Номер по Госреестру СИ: 88928-23
88928-23 Акселерометры
(1V)
Назначение средства измерений:
Акселерометры 1V (далее по тексту - акселерометры) предназначены для измерений вибрационного и ударного ускорения.
Внешний вид.
Акселерометры
Рисунок № 1
Внешний вид.
Акселерометры
Рисунок № 2
Внешний вид.
Акселерометры

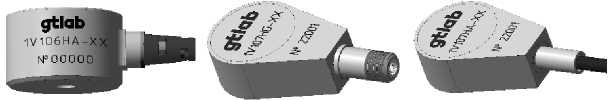

Рисунок № 3
Внешний вид.
Акселерометры
Рисунок № 4
Внешний вид.
Акселерометры
Рисунок № 5
Внешний вид.
Акселерометры

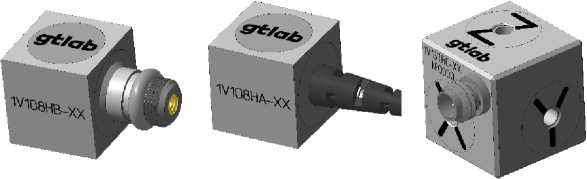

Рисунок № 6
Внешний вид.
Акселерометры
Рисунок № 7
Внешний вид.
Акселерометры
Рисунок № 8
Внешний вид.
Акселерометры
Рисунок № 9
Внешний вид.
Акселерометры
Рисунок № 10
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.402159.ХХХ-ХХПС и руководства по эксплуатации ГТБВ.400201.003РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в ГТБВ.400201.003РЭ, раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;
ГТБВ.400201.003ТУ. Акселерометры 1V. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)
ИНН: 5254494306
Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б
Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Изготовитель
Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб») ИНН: 5254494306Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188, Нижегородская обл., г. Саров, пр. Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)ИНН: 5254494306
Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б
Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Принцип действия акселерометров основан на преобразовании воздействующего переменного (вибрационного или ударного) ускорения в пропорциональные низкоомные сигналы электрического напряжения.
Конструктивно акселерометры представляют собой пьезокерамический или пьезокристаллический чувствительный элемент, инерционную массу, согласующий усилитель, сигнальные выводы и разъём, заключённые в металлический корпус. Акселерометры условно делятся на: общего назначения - 1V1; промышленные - 1V2; ударные - 1V3; высокочувствительные - 1V4, подводные 1V7.
Акселерометры имеют модификации 1V105HA-1, 1V105HA-10, 1V105HA-100,
1V106HA-10, 1V106HA-100, 1V106HA-500, 1V106HB-10, 1V106HB-100, 1V106HB-500,
1V107HA-10, 1V107HA-30, 1V107HG-10, 1V107HG-30, 1V108TA-10, 1V108TA-100,
1V108TA-500, 1V108TB-10, 1V108TB-100, 1V108TB-500, 1V108HA-10, 1V108HA-100,
1V108HA-500, 1V108HB-10, 1V108HB-100, 1V108HB-500, 1V157HC-10, 1V157HC-30, 1V157HC-100, 1V157HC-500, 1V157HC-1000, 1V158HA-1, 1V158HA-10, 1V158HA-30, 1V158HA-50, 1V158HA-1000, 1V211TT-100, 1V212TH-10, 1V213HH-10, 1V213HH-100, 1V223HP-10, 1V224HP-10, 1V242TA-100, 1V242TA-200, 1V242TA-500, 1V242TH-100, 1V242TH-200, 1V242TH-500, 1V242TM-100, 1V242TM-200, 1V242TM-500, 1V251HA-100, 1V251HM-100, 1V252HA-100, 1V252HM-100, 1V253HA-20, 1V253HM-20, 1V265HN-10, 1V265HN-30, 1V265HN-100, 1V266HN-10, 1V266HN-30, 1V290HA-10, 1V290HA-10-01, 1V290HA-10-02, 1V290HA-100, 1V290HA-100-01, 1V290HA-100-02, 1V295HT-10, 1V295HT-30, 1V295HT-100, 1V296HT-10, 1V296HT-30, 1V296HT-100, 1V304HA-0,5, 1V305TB-1, 1V421TA, 1V752HA-10, 1V752HA-30, 1V752HA-50, 1V752HA-100.
Модификации акселерометров различаются амплитудным и частотным диапазонами измерений, коэффициентом преобразования, количеством измерительных осей, способом закрепления на объекте, типом выхода, материалом корпуса. Конструктивные особенности акселерометров приведены в таблице 1.
Общий вид акселерометров приведён на рисунках 1 и 2. Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус акселерометра.
Пломбирование акселерометров не предусмотрено.
Структура обозначений акселерометров (символы «Х» могут отсутствовать):
1 V Х ХХ Х Х -ХХ
(Т)
обозначение, определяющее наличие выхода по температуре________
значение коэффициента преобразования, мВ/g (до 4-х символов)__________
буквенное обозначение, определяющее тип кабельной заделки и соединителя: А - кабельный вывод; М - кабельный вывод в металлорукаве;
В - соединитель одно контактный (10-32 UNF);
C - соединитель четырёх контактный (1/4-28 UNF);
Н - соединитель двух контактный (5/8-24 UNEF);
N - соединитель четырёх контактный (М12* 1);
Т - соединитель трёх контактный (5/8-24 UNEF);
Р - соединитель 2РМГ14Б4Ш; S - соединитель SMA;
G - соединитель одно контактный (М2,5*0,35)____________________________
буквенное обозначение, определяющее направление сигнальных выводов:
Т - вертикальное расположение; Н - горизонтальное расположение____________
порядковый номер разработки_______________________________________________
порядковый номер в соответствии с назначением: 1 - акселерометры общего назначения; 2 - промышленные акселерометры; 3 - ударные акселерометры;
4 - высокочувствительные акселерометры; 7 - подводные акселерометры______________
буквенное обозначение, соответствующее выходному сигналу: V - напряжение___________
индекс измеряемой физической величины: 1 - ускорение
Таблица 1 - Конструктивные особенности акселерометров
Модификация |
Конструктивные особенности | |||
Кол-во изм. осей |
Способ крепления |
Тип выхода |
Материал корпуса | |
1 |
2 |
3 |
4 |
5 |
1V105HA-XX |
резьбовой хвостовик 10-32 UNF |
горизонтальный встроенный кабель |
титановый сплав | |
1V106HA-XX | ||||
1V106HB-XX |
шпилька M3 |
горизонтальный разъём (10-32 UNF) | ||
1V107HA-XX |
горизонтальный встроенный кабель |
нержавею- | ||
1V107HG-XX |
1 |
горизонтальный разъём (M2,5) |
щая сталь | |
1V108TB-XX |
клеевой |
вертикальный разъём (10-32 UNF) | ||
1V108TA-XX |
вертикальный встроенный кабель |
титановый сплав | ||
1V108HB-XX |
горизонтальный разъём (10-32 UNF) | |||
1V108HA-XX |
горизонтальный встроенный кабель | |||
1V157HC-XX |
3 |
винт M3; шпилька M5; клеевой |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
нержавеющая сталь |
1V158HA-XX |
шпилька M5; клеевой |
горизонтальный встроенный кабель |
титановый сплав | |
1V421TA |
1 |
резьбовой хвостовик M14 |
вертикальный встроенный кабель |
нержавеющая сталь |
таблицы 1
1 |
2 |
3 |
4 |
5 |
1V752HA-XX |
3 |
шпилька M5 |
горизонтальный встроенный кабель |
нержавеющая сталь |
1V211TT-100 |
вертикальный разъём (3-конт. 5/8-24 UNEF) | |||
1V212TH-10 |
вертикальный разъём | |||
1V242TH-XX |
шпилька M6 |
(2-конт. 5/8-24 UNEF) | ||
1V242TA-XX |
вертикальный встроенный кабель |
нержавеющая сталь | ||
1V242TM-XX |
1 |
вертикальный встроенный кабель с металлорукавом | ||
1V213HH-XX |
винт M6 |
горизонтальный разъём (2-конт. 5/8-24 UNEF) | ||
1V223HP-10 |
3 винта М4 |
разъём 2РМГ14Б4Ш | ||
1V224HP-10 |
4 винта M4 | |||
1V251HA-100 |
горизонтальный встроенный кабель | |||
1V252HA-100 | ||||
1V253HA-20 |
4 винта M3 | |||
1V251HM-100 |
горизонтальный встроенный кабель с металлорукавом | |||
1V252HM-100 |
3 | |||
1V253HM-20 |
нержавеющая сталь | |||
1V265HN-XX |
винт M6 (невыпадающий) |
горизонтальный разъём (4-конт. М12*1) | ||
1V266HN-XX |
винт M6 | |||
1V290HA-XX-XX |
2 |
клеевое |
горизонтальный встроенный кабель | |
1V295HT-XX |
винт M6 |
горизонтальный разъём | ||
1V296HT-XX |
(3-конт. 5/8-24 UNEF) | |||
1V304HA-0,5 |
1 |
клеевой |
горизонтальный встроенный кабель |
титановый |
1V305TB-1 |
резьбовой хвостовик M6 |
вертикальный разъём (10-32 UNF) |
сплав |
а) 1V105HA-XX
б) 1V106HB-XX
в) 1V106HA-XX
е) 1V108TA-XX
г) 1V107HG-XX д) 1V107HA-XX
з) 1V108HB-XX
и) 1V108HA-XX к) 1V157HC-XX
Рисунок 1 - Общий вид акселерометров
ж) 1V108TB-XX
a)1V158HA-XX
б) 1V211TT-100
в) 1V212TH-10
г) 1V213HH-XX

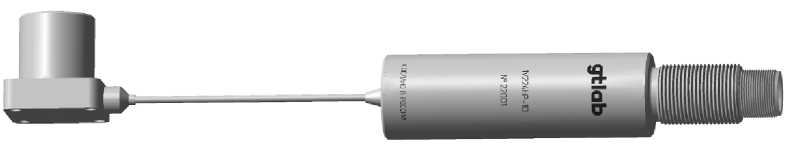

д) 1V223HP-10

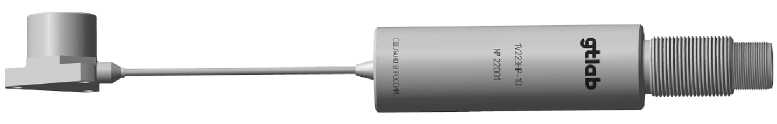

е) 1V224HP-10

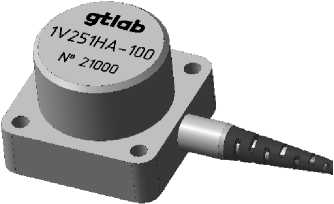

к) 1V251HA-100, 1V252HA-100, 1V253HA-20
з) 1V242TA-XX
ж) 1V242TH-XX
л) 1V251HM-100, 1V252HM-100,
1V253HM-20
и) 1V242TM-XX
м) 1V265HN-XX
н) 1V266HN-XX
о) 1V290HA
-хх-хх
п) 1V295HT-XX
р) 1V296HT-XX
с) 1V304HA-0,5

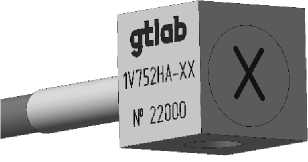

ф) 1V752HA-XX
т) 1V305TB-
Рисунок 2 -
1 у) 1V421TA
Общий вид акселерометров
Таблица 4 - Комплектность акселерометра
Наименование |
Обозначение |
Количество |
Акселерометр |
1VXXXXX-XX* |
1 шт. |
Акселерометр 1VXXXXX-XX. Паспорт |
ГТБВ.402159.ХХХ-ХХПС |
1 шт. |
Дополнительные принадлежности |
по требованию | |
Акселерометры 1V. Руководство по эксплуатации |
ГТБВ.400201.003РЭ |
1 экз. на партию |
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации) |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2): | |
- для 1V157HC-1000 |
100 |
- для 1VXXXXX-500 |
50 |
- для 1V242XX-200 |
20 |
- для 1VXXXXX-100, 1V290HA-100-XX |
10 |
- для 1VXXXXX-50 |
5 |
- для 1VXXXXX-30 |
3 |
- для 1V253XX-20 |
2 |
- для 1VXXXXX-10, 1V290HA-10-XX |
1 |
- для 1VXXXXX-1 |
0,1 |
- для 1 V304HA-0,5 |
0,05 |
- для 1V421TA на базовой частоте 1000 Гц: | |
- канал 1 |
1000 |
- канал 2 |
25 |
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для всех модификаций (кроме 1V105HA-1, 1V107HX-XX, 1V158HA-1, 1V208XX-100, 1V211TT-100, 1V223HP-10, 1V224HP-10, 1V265HN-XX, 1V266HN-XX, 1V290HA-XX-XX, 1V295HT-XX, 1V296HN-XX, | |
1V304HA-0,5, 1V305TB-1, 1V421TA) |
±10 |
- для 1V208XX-100, 1V211TT-100, 1V223HP-10, 1V224HP-10 |
±5 |
- для 1V105HA-1, 1V107HX-XX, 1V158HA-1, 1V265HN-XX, 1V266HN- | |
XX, 1V295HT-XX, 1V296HT-XX |
±15 |
- для 1V290HA-XX-XX, 1V304HA-0,5, 1V305TB-1, 1V421TA |
±20 |
Диапазон измерений амплитуды ускорения, м/с2: - для 1V421TA: | |
- канал 1 |
от 0,05 до 1,8 |
- канал 2 |
от 0,1 до 70 |
- для 1V157HC-1000 |
от 0,05 до 50 |
- для 1VXXXXX-500 |
от 0,1 до 100 |
- для 1V252XX-100 |
от 0,1 до 190 |
- для 1V242TX-200 |
от 0,1 до 250 |
- для 1V253HA-20, 1V253HM-20 |
от 0,1 до 390 |
- для 1VXXXXX-100 (кроме 1V252XX-100), 1V290HA-100-XX |
от 0,5 до 500 |
- для 1V158HA-50, 1V752HA-50 |
от 1 до 1000 |
- для 1VXXXXX-30 |
от 1 до 1600 |
- для 1VXXXXX-10, 1V290HA-10-XX |
от 5 до 5000 |
- для 1VXXXXX-1 |
от 50 до 50000 |
- для 1V304HA-0,5 |
от 100 до 100000 |
Нелинейность амплитудной характеристики, %, в пределах: | |
- от минимального измеряемого ускорения до 300 м/с2 включительно |
±1 |
- от 300 м/с2 до максимального измеряемого ускорения |
±4 |
Частота установочного резонанса в осевом направлении, кГц, не менее: | |
- для 1V290HA-XX, 1V290HA-XX-XX |
2 |
- для 1V251XX-100, 1V252XX-100, 1V253XX-20 |
5 |
- для 1V242XX-500 |
8 |
- для 1V242XX-100, 1V242XX-200 |
12 |
Продолжение таблицы 2 | |
Наименование характеристики |
Значение |
Частота установочного резонанса в осевом направлении, кГц, не менее: - для 1V213HH-100, 1V223HP-10, 1V224HP-10, 1V265HN-XX, | |
1V266HN-100, 1V295HT-XX, 1V296HT-100 |
15 |
- для 1V421TA |
16 |
- для 1V157HC-500, 1V157HC-1000 |
20 |
- для 1У106ХХ-500, 1V157HC-10, 1V157HC-30, 1V157HC-100, 1V158HA-XX, 1V211TT-100, 1V212TH-10, 1V752HA-XX, 1V266HN-30, | |
1V296HT-30 |
30 |
- для т06ХХ-10, т06ХХ-100 |
40 |
- для 1V108XX-XX |
45 |
- для 1V105HA-10, 1V105HA-100, т07НХ-ХХ, 1V213HH-10, | |
1V266HN-10, 1V296HT-10 |
50 |
- для 1V105HA-1 |
60 |
- для 1V304HA-0,5, 1V305TB-1 |
90 |
Диапазон рабочих частот (неравномерность частотной характеристики в пределах ±12,5 %), Гц: | |
- для 1V105HA-1 |
от 4 до 18000 |
- для 1V105HA-10, 1V105HA-100 |
от 4 до 15000 |
- для т0бХХ-10, т0бХХ-100 |
от 0,5 до 12000 |
- для 1V106ХХ-500, 1V157HC-10, 1V157HC-30, 1V157HC-100 |
от 0,5 до 10000 |
- для 1\'107НХ-ХХ, 1V108XX-XX |
от 0,5 до 15000 |
- для 1V157HC-500, 1V157HC-1000 |
от 0,5 до 6000 |
- для 1V158HA-XX, 1V752HA-XX |
от 1 до 10000 |
- для 1V211TT-100 |
от 30 до 10000 |
- для 1V212TH-10 |
от 0,5 до 9000 |
- для 1V213HH-10, 1V266HN-10, 1V296HT-10 |
от 1 до 20000 |
- для 1V213HH-100, 1V266HN-100, 1V296HT-100 |
от 1 до 12000 |
- для 1V223HP-10, 1V224HP-10 |
от 20 до 5000 |
- для 1\'242ХХ-100, ^242ХХ-200 |
от 0,1 до 4000 |
- для 1\'242ХХ-500 |
от 0,1 до 2500 |
- для 1V251 ХХ-100 |
от 1 до 800 |
- для 1\'252ХХ-100, ^253ХХ-20 |
от 0,1 до 800 |
- для 1V265HN-XX, 1V295HT-XX |
от 1 до 5000 |
- для 1V266HN-30, 1V296HT-30 |
от 1 до 15000 |
- для 1V290HA-XX, 1V290HA-XX-XX |
от 5 до 500 |
- для 1V304HA-0,5 |
от 20 до 20000 |
- для 1V305TB-1 |
от 5 до 10000 |
- для 1V421TA |
от 800 до 4000 |
Относительный коэффициент поперечного преобразования, %, не более: | |
- для всех модификаций (кроме 1 \'252ХХ-100, 1\'253ХХ-20) |
5 |
- для ^252ХХ-100, ^253ХХ-20 |
3 |
Основная относительная погрешность измерений ускорения в рабочих | |
диапазонах амплитуд и частот, %, в пределах |
±15 |
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах |
±0,2 |
Нормальные условия измерений | |
- температура окружающей среды, °С |
от +18 до +25 |
- относительная влажность воздуха, %, не более |
80 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон частот (неравномерность частотной характеристики в пределах ±45 %)*, Гц: | |
- для 1V105HA-1 |
от 1 до 30000 |
- для 1V105HA-10, 1V105HA-100 |
от 1 до 24000 |
- для т06ХХ-10, т06ХХ-100 |
от 0,3 до 20000 |
- для 1У106ХХ-500, 1V212TH-10 |
от 0,3 до 15000 |
- для 1\'107НХ-ХХ, 1V108XX-XX |
от 0,3 до 22500 |
- для 1V157HC-10, 1V157HC-30, 1V157HC-100 |
от 0,2 до 15000 |
- для 1V157HC-500, 1V157HC-1000 |
от 0,2 до 10000 |
- для 1V158HA-XX, 1V752HA-XX |
от 0,5 до 15000 |
- для 1V211TT-100 |
от 10 до 15000 |
- для 1V266HN-30, 1V296HT-30 |
от 0,8 до 20000 |
- для 1V213HH-10, 1V266HN-10, 1V296HT-10 |
от 0,8 до 25000 |
- для 1V213HH-100, 1V266HN-100, 1V296HT-100 |
от 0,8 до 15000 |
- для 1V223HP-10, 1V224HP-10 |
от 10 до 8000 |
- для 1\'242ХХ-100, т42ХХ-200 |
от 0,1 до 6000 |
- для 1\'242ХХ-500 |
от 0,1 до 4000 |
- для 1V251 ХХ-100 |
от 0,5 до 2400 |
- для 1\'252ХХ-100, ^253ХХ-20 |
от 0,1 до 2400 |
- для 1V265HN-XX, 1V295HT-XX |
от 0,5 до 7000 |
- для 1V290HA-XX, 1V290HA-XX-XX |
от 1 до 1000 |
- для 1V304HA-0,5 |
от 10 до 45000 |
- для 1V305TB-1 |
от 1 до 25000 |
- для 1V421TA |
от 500 до 6000 |
* - не нормируемый диапазон, определяется при заказе и указывается в паспорте (не выходя- | |
щий за указанные границы) | |
Параметры питания: а) для всех модификаций (кроме 1V223HP-10, 1V224HP-10, 1\'252ХХ-100, ^253ХХ-20, 1V421TA): | |
- напряжение постоянного тока, В |
от +18 до +30 |
- ток питания, мА |
от 2 до 20 |
б) для 1V223HP-10, 1V224HP-10: | |
- напряжение постоянного тока, В |
от -18 до -30 |
- ток питания, мА |
от 2 до 20 |
в) для 1\'252ХХ-100: | |
- напряжение постоянного тока, В |
от +4,5 до +25 |
- ток потребления, мА, не более г) для 1 V253ХХ-20: |
10 |
- напряжение постоянного тока, В |
от +3 до +5,5 |
- ток потребления, мА, не более д) для 1V421TA |
3 |
- двухполярное напряжение постоянного тока, В |
±(3,3±0,1) |
- ток потребления, мА, не более |
±10 |
Масса (без кабеля), г, не более: | |
- для 1 V304HA-0,5 |
0,13 |
- для 1V10711Х-ХХ |
1,7 |
- для 1V105HA-XX |
2,6 |
- для 1V108XX-XX, 1V305TB-1 |
5,0 |
- для 1V158HA-1 |
6,5 |
- для 1V158HA-10, 1V158HA-30, 1V158HA-50, 1V158HA-100 |
7,5 |
таблицы 3
Наименование характеристики |
Значение |
Масса (без кабеля), г, не более: | |
- для т06ХХ-ХХ |
8,5 |
- для 1V290HA-XX, 1V290HA-XX-XX |
9,0 |
- для 1V752HA-XX |
11 |
- для 1V212TH-10 |
52 |
- для 1V157HC-XX |
65 |
- для 1V211TT-100, 1V213HH-10 |
70 |
- для 1V213HH-100 |
80 |
- для 1V265HN-XX, 1V295HT-XX |
88 |
- для 1V251 ХХ-100, 1У252ХХ-100, ^253ХХ-20 |
90 |
- для 1V223HP-10 |
95 |
- для 1V266HN-10, 1V296HT-10 |
100 |
- для 1 V242ХХ-XX, 1V266HN-30, 1V296HT-30 |
110 |
- для 1V266HN-100, 1V296HT-100 |
115 |
- для 1V224HP-10 |
125 |
- для 1V421TA |
900 |
Габаритные размеры, мм, не более: а) диаметрвысота: | |
- для 1V105HA-XX |
10,0Х8,0 |
- для тОбХХ-XX |
16,0x10,0 |
- для 1V211TT-100 |
24,0x52,0 |
- для 1V212TH-10 |
18,0x46,0 |
- для 1V223HP-10 |
30,2x23,5 |
- для 1V224HP-10 |
24,7x33,0 |
- для 1V242TA-XX, 1V242TM-XX |
24,0x37,0 |
- для 1V242TH-XX |
24,0x57,0 |
- для 1V251 ХХ-100, 1У252ХХ-100, ^253ХХ-20 |
26,0x23,0 |
- для IV29011Л-ХХ |
7,3x38,0 |
- для 1V29011А-ХХ-01 |
7,8x38,0 |
- для IV29011Л-ХХ-02 |
8,8x38,0 |
- для 1V304HA-0,5 |
3,0x2,6 |
- для 1V305TB-1 |
9,0x16,5 |
- для 1V421TA |
117,0x54,0 |
б) длинахширинахвысота: | |
- для 1V107ffi-XX |
12,4x7,8x3,8 |
- для 1V108TA-XX, 1V108TB-XX |
10,0x10,0x10,0 |
- для 1V157HC-XX |
19,5x19,5x19,5 |
- для 1V158HA-XX, 1V752HA-XX |
12,0x12,0x12,0 |
- для 1V213HH-XX |
51,0x18,0x26,5 |
- для 1V265HN-XX, 1V295HT-XX |
52,0x35,0x25,0 |
- для 1V266HN-XX, 1V296HT-XX |
59,0x40,0x26,5 |
Рабочие условия эксплуатации: а) температура окружающего воздуха, °С: | |
- для всех модификаций (кроме 1V211TT-100, 1V212TH-10, | |
1V213HH-XX, 1V223HP-10, 1V224HP-10, ^251ХХ-100, ^252ХХ-100, | |
^253ХХ-20, 1V421TA) |
от -55 до +125 |
- для 1V211TT-100 |
от -50 до +125 |
- для 1V212TH-10, 1V213HH-XX, 1V266HN-XX, 1V296HT-XX |
от -55 до +150 |
- для 1У251ХХ-100, 1У252ХХ-100 |
от -40 до +125 |
- для ^253ХХ-20 |
от -40 до +85 |
- для 1V421TA |
от -40 до +50 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Рабочие условия эксплуатации: а) температура окружающего воздуха, °С:
б) относительная влажность воздуха при температуре +35 °С, %, не более:
|
от -60 до +400 от -40 до +125 95 100 |
