Номер по Госреестру СИ: 85723-22
85723-22 Датчики динамического давления
(5C)
Назначение средства измерений:
Датчики динамического давления 5 С (далее - датчики) предназначены для измерений переменного, в том числе импульсного, давления жидких и газообразных сред.
Внешний вид.
Датчики динамического давления
Рисунок № 1
Общие сведения
Дата публикации - 06.06.2022
Срок свидетельства - 02.06.2027
Номер записи - 187710
ID в реестре СИ - 1399974
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
5C102TB-250-20, 5C102TA-250-7, 5C102TA-250-20, 5C101TB-250-60, 5C101ND-250-20,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 41
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1340 от 2022.06.02 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2381 от 2024.10.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Датчики динамического давления (5C)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80225-20 23.12.2025 |
Модули сбора данных , D00X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
80641-20 31.12.2025 |
Акселерометры , 1С Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81334-21 18.03.2026 |
Акселерометры серии 1V, серии 1V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81919-21 02.06.2026 |
Калибраторы S01, S01 Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
82429-21 04.08.2026 |
Датчики избыточного давления-разрежения, 6V201TP Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
82696-21 26.08.2026 |
Датчики динамического давления, 5V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
85723-22 02.06.2027 |
Датчики динамического давления, 5C Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
87445-22 24.11.2027 |
Датчики давления измерительные, 6V202TP Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88054-23 27.01.2028 |
Акселерометры , 1CХ Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88928-23 02.05.2028 |
Акселерометры , 1V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
89443-23 26.06.2028 |
Преобразователи акустической эмиссии, 7X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
89642-23 31.07.2028 |
Контроллеры , A6XX Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
89965-23 11.09.2028 |
Молотки ударные для модальных испытаний, 4V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
90508-23 17.11.2028 |
Акселерометры , 1C290HA Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
91356-24 20.02.2029 |
Датчики динамической силы, 4X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
91908-24 18.04.2029 |
Модули сбора данных , DX Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
93101-24 02.09.2029 |
Акселерометры , 1C104HB Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
93774-24 15.11.2029 |
Датчики вихретоковые, D2 Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
94344-25 17.01.2030 |
Датчики динамического давления, 5V12 Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
95698-25 16.06.2030 |
Калибраторы, S0X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Датчики динамического давления (5C)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 41 | 14 | 41 | 0 | 0 | 41 | 41 | 0 |
Стоимость поверки Датчики динамического давления (5C)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на датчики не предусмотрено. Знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ разделе «Использование по назначению» руководства по эксплуатации ГТБВ.406231.100 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам динамического давления 5СГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1402 до 2,5407 Па для частот от 540-1 до 1104 Гц и длительностей от 140-5 до 10 с при постоянном давлении до 5406 Па
МИ 1710-87 ГСИ. Государственная поверочная схема для средств измерений избыточного импульсного давления в диапазоне 1406 2408 Па при длительности фронта
импульса от 240-4 до 540-3 с
ПравообладательОбщество с Ограниченной Ответственностью «ГТЛаб» (ООО «ГТЛаб»)
ИНН5254494306
Адрес: 607188, г. Саров, Нижегородской обл., ул. Шверника, д. 17Б
Телефон: (83130) 49-444
Факс: (83130) 49-888
E-mail: info@gtlab.pro
Изготовитель
Общество с Ограниченной Ответственностью «ГТЛаб» (ООО «ГТЛаб»)ИНН5254494306
Адрес: 607188, г. Саров, Нижегородской обл., ул. Шверника, д. 17Б
Телефон: (83130) 49-444
Факс: (83130) 49-888
E-mail: info@gtlab.pro
Испытательный центр
Федеральное государственное унитарное предприятие «Российский Федеральный Ядерный Центр - Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188, г. Саров, Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 222-24, 219-46
Факс: (83130) 222-32
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с Ограниченной Ответственностью «ГТЛаб» (ООО «ГТЛаб»)ИНН5254494306
Адрес: 607188, г. Саров, Нижегородской обл., ул. Шверника, д. 17Б
Телефон: (83130) 49-444
Факс: (83130) 49-888
E-mail: info@gtlab.pro
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на пьезокристаллический чувствительный элемент, генерирующий электрический заряд, пропорциональный воздействующему давлению.
Датчики представляют собой неразъемную сварную герметичную конструкцию с мембраной на торце, в которой реализована компрессионная схема работы с пьезокристаллическим чувствительным элементом.
Модификации датчиков отличаются метрологическими характеристиками (верхним пределом измерений, коэффициентом преобразования), материалом чувствительного элемента (кварц, ниобат лития или ГТЛ), исполнением резьбового штуцера для присоединения к источнику давления (М14*1,25; М10*1 или М12*1), типом выхода (разъём C02B (10-32 UNF) или встроенный кабель).
Структура обозначения датчиков:
|
5 |
С |
1 |
XX |
X |
X |
-XX -XX номинальное значение коэффициента преобразования, пКл/бар |
|
верхний предел измерений, бар | ||||||
|
буквенное обозначение, определяющее тип кабельной заделки и соединителя: А - кабельный вывод; В - соединитель одноконтактный (10-32 UNF) | ||||||
|
буквенное обозначение, определяющее направление сигнальных выводов: Т - вертикальное расположение | ||||||
|
порядковый номер разработки: 01 (М14*1,25); 02 (М10*1); 03 (М12*1) | ||||||
|
порядковый номер в соответствии с назначением: 1 - датчики общего назначения | ||||||
|
буквенное обозначение, соответствующее выходному сигналу: С - заряд | ||||||
|
индекс измеряемой физической величины: 5 - динамическое давление | ||||||
Заводской номер, состоящий из пяти цифр арабского алфавита, однозначно идентифицирующий каждый экземпляр конкретной модификации, выполнен методом лазерной гравировки.

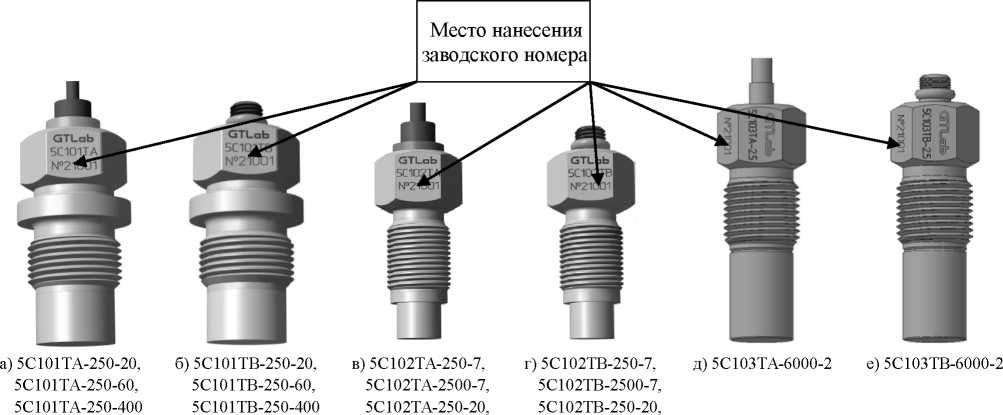

Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1.
Нанесение знака поверки и пломбирование датчиков не предусмотрено.
5C102TA-2500-20,
5C102TA-250-140,
5C102TA-2500-140
5С102ТВ-2500-20,
5С102ТВ-250-140,
5С102ТВ-2500-140
Рисунок 1 - Общий вид датчиков с указанием места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Датчик динамического давления 5 С |
ГТБВ.406231.100 |
1 шт. |
|
Датчик динамического давления 5С. Паспорт |
ГТБВ.406231.100 ПС |
1 экз. |
|
Датчик динамического давления 5С. Руководство по эксплуатации |
ГТБВ.406231.100 РЭ |
1 экз. в один адрес или на партию более 10 шт. |
|
ГСИ. Датчики динамического давления 5С. Методика поверки |
5С100 МП | |
|
Соединительный кабель 03B1D1 |
ГТБВ.685691.001 |
по требованию |
|
Уплотнительное кольцо R01 (для модификаций 5С101...) | ||
|
Уплотнительное кольцо R02 (для модификаций 5С102.) | ||
|
Уплотнительное кольцо R03 (для модификаций 5С103.) |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений, МПа - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА-250-400, 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400, 5С102ТА-250-7, 5С102ТА-250-20, 5С102ТА-250-140, 5С102ТВ-250-7, 5С102ТВ-250-20, 5С102ТВ-250-140 |
25 |
|
- для модификаций 5С102ТА-2500-7, 5С102ТА-2500-20, 5С102ТА- 2500-140, 5С102ТВ-2500-7, 5С102ТВ-2500-20, 5С102ТВ-2500-140 |
250 |
|
- для модификаций 5С103ТА-6000-2, 5С103ТВ-6000-2 |
600 |
|
Пределы допускаемой основной погрешности у, приведенной к верхнему пределу измерений, % |
±2,5 |
|
Номинальное значение коэффициента преобразования с отклонением, пКл/МПа - для модификаций 5С103ТА-6000-2, 5С103ТВ-6000-2 |
20 ± 5 |
|
- для модификаций 5С102ТА-250-7, 5С102ТВ-250-7, 5С102ТА-2500-7, 5С102ТВ-2500-7 |
75 ± 20 |
|
- для модификаций 5С101ТА-250-20, 5С101ТВ-250-20, 5С102ТА-250- 20, 5С102ТВ-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20 |
200 ± 50 |
|
- для модификаций 5С101ТА-250-60, 5С101ТВ-250-60 |
550 ± 140 |
|
- для модификаций 5С102ТА-250-140, 5С102ТВ-250-140, 5С102ТА- 2500-140, 5С102ТВ-2500-140 |
1400 ± 350 |
|
- для модификаций 5С101ТА-250-400, 5С101ТВ-250-400 |
4000±1000 |
|
Отклонение действительного значения коэффициента преобразования от паспортного значения в течение межповерочного интервала, %, не более |
м |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % на каждые 10 °С, не более |
±0,5 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Частота собственного резонанса в закрепленном состоянии, кГц, не менее - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА-250- 400, 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400 |
30 |
|
- для модификаций 5С102ТА-250-7, 5С102ТВ-250-7, 5С102ТА-2500-7, 5С102ТВ-2500-7, 5С102ТА-250-20, 5С102ТВ-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20, 5С102ТА-250-140, 5С102ТВ-250-140, 5С102ТА-2500-140, 5С102ТВ-2500-140 |
100 |
|
- для модификаций 5С103ТА-6000-2, 5С103ТВ-6000-2 |
150 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическая ёмкость (без учета емкости кабеля)*, пФ - для модификаций 5C101TA-250-20, 5C101TB-250-20, 5C102TA-250-7, 5С102ТА-2500-7, 5C102TB-250-7, 5C102TB-2500-7, 5C103TA-6000-2, 5С103ТВ-6000-2 |
от 4 до 12 |
|
- для модификаций 5C101TA-250-60, 5C101TB-250-60, 5С102ТА-250- 20, 5C102TB-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20 |
от 10 до 30 |
|
- для модификаций 5C102TA-250-140, 5C102TA-2500-140, 5С102ТВ-250-140, 5С102ТВ-2500-140 |
от 30 до 50 |
|
- для модификаций 5C101TA-250-400, 5C101TB-250-400 |
от 50 до 80 |
|
Электрическое сопротивление изоляции между контактом и корпусом соединителя при напряжении 100 В, МОм, не менее: - в нормальных условиях измерений |
10 000 |
|
- в диапазоне рабочих температур |
100 |
|
Габаритные размеры: а) диаметр, мм, не более - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА- 250-400, 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400 |
17 |
|
- для модификаций 5С102ТА-250-7, 5С102ТВ-250-7, 5С102ТА-2500-7, 5С102ТВ-2500-7, 5С102ТА-250-20, 5С102ТВ-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20, 5С102ТА-250-140, 5С102ТВ-250-140, 5С102ТА-2500-140, 5С102ТВ-2500-140, 5С103ТА-6000-2, 5С103ТВ-6000-2 |
12 |
|
б) длина (без кабеля), мм, не более - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА- 250-400, 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400 |
36 |
|
- для модификаций 5С102ТА-250-7, 5С102ТВ-250-7, 5С102ТА-2500-7, 5С102ТВ-2500-7, 5С102ТА-250-20, 5С102ТВ-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20, 5С102ТА-250-140, 5С102ТВ-250-140, 5С102ТА-2500-140, 5С102ТВ-2500-140 |
34 |
|
- для модификаций 5С103ТА-6000-2, 5С103ТВ-6000-2 |
37 |
|
в) длина кабеля для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА-250-400, 5С102ТА-250-7, 5С102ТА-2500-7, 5С102ТА-250-20, 5С102ТА-2500-20, 5С102ТА-250-140, 5С102ТА-2500-140, 5С103ТА-6000-2, м |
(2 ± 0,1)** |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Масса (без кабеля), г, не более - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА- 250-400, 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400 |
40 |
|
- для модификаций 5С102ТА-250-7, 5С102ТВ-250-7, 5С102ТА-2500-7, 5С102ТВ-2500-7, 5С102ТА-250-20, 5С102ТВ-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20, 5С102ТА-250-140, 5С102ТВ-250-140, 5С102ТА-2500-140, 5С102ТВ-2500-140 |
15 |
|
- для модификаций 5С103ТА-6000-2, 5С103ТВ-6000-2 |
25 |
|
Диапазон рабочих температур, °С: - для модификаций 5С101ТА-250-20, 5С101ТА-250-400, 5С101ТВ-250-20, 5С101ТВ-250-400, 5С102ТА-2500-7, 5С102ТА-250-7, 5С102ТА-2500-140, 5С102ТА-250-140, 5С102ТВ-2500-7, 5С102ТВ-250-7, 5С102ТВ-2500-140, 5С102ТВ-250-140, 5С103ТА-6000-2, 5С103ТВ-6000-2 |
от -60 до +200 |
|
- для модификаций 5С101ТА-250-60, 5С101ТВ-250-60, 5С102ТА- 2500-20, 5С102ТА-250-20, 5С102ТВ-2500-20, 5С102ТВ-250-20 |
от -60 до +400 |
|
Степень защиты от внешних воздействий: - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА-250-400, 5С102ТА-250-7, 5С102ТА-2500-7, 5С102ТА-250-20, 5С102ТА-2500-20, 5С102ТА-250-140, 5С102ТА-2500-140, 5С103ТА-6000-2 |
IP68 |
|
- для модификаций 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400, 5С102ТВ-250-7, 5С102ТВ-2500-7, 5С102ТВ-250-20, 5С102ТВ-2500-20, 5С102ТВ-250-140, 5С102ТВ-2500-140, 5С103ТВ-6000-2 |
IP65 |
|
* Каждый погонный метр кабеля увеличивает емкость датчика от 80 до 120 пФ. | |
|
** Длина кабеля определяется заказчиком. Датчик с длиной кабеля (2 ± 0,1) |
м поставляется |
|
по умолчанию | |
