Номер по Госреестру СИ: 87445-22
87445-22 Датчики давления измерительные
(6V202TP)
Назначение средства измерений:
Датчики давления измерительные 6V202TP (далее - датчики) предназначены для измерений и непрерывных преобразований избыточного давления (разрежения) жидких и газообразных сред в нормированный аналоговый выходной сигнал.

Внешний вид.
Датчики давления измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на датчики не предусмотрено. Знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ разделе «Использование по назначению» руководства по эксплуатации ГТБВ.433643.002 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам давления измерительным 6V202TPГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339.
ПравообладательОбщество с Ограниченной Ответственностью «ГТЛаб» (ООО «ГТЛаб») ИНН5254494306
Юридический адрес: 607189, г. Саров, ул. Шверника, д. 17Б, офис 205 Телефон: (83130) 49-444 Факс: (83130) 49-888
Е-mail: info@gtlab.pro
Изготовитель
Общество с Ограниченной Ответственностью «ГТЛаб» (ООО «ГТЛаб») ИНН5254494306Юридический адрес: 607189, г. Саров, ул. Шверника, д. 17Б, офис 205 Место осуществления деятельности: 607189, г. Саров, ул. Шверника, д. 17Б Телефон: (83130) 49-444 Факс: (83130) 49-888
Е-mail: info@gtlab.pro
Испытательный центр
Федеральное государственное унитарное предприятие «Российский ФедеральныйЯдерный Центр - Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП «РФЯЦ-ВНИИЭФ»)
ИНН 5254001230
Адрес: 607188, г. Саров, пр. Мира, д. 37
Телефон: (83130) 222-24, 219-46 Факс: (83130) 222-32
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с Ограниченной Ответственностью «ГТЛаб» (ООО «ГТЛаб») ИНН5254494306Юридический адрес: 607189, г. Саров, ул. Шверника, д. 17Б, офис 205 Телефон: (83130) 49-444 Факс: (83130) 49-888
Е-mail: info@gtlab.pro
Принцип действия датчиков основан на изменении электрической емкости от изменения зазора между мембраной, являющейся подвижным электродом, и вторым неподвижным электродом. Измеряемое избыточное давление (разрежение) воздействует на мембрану. Деформация мембраны приводит к изменению зазора и, соответственно, электрической емкости. Изменение электрической емкости приводит к изменению выходного напряжения, пропорционального воздействующему давлению (разрежению).
Датчики представляют собой конструкцию, состоящую из корпуса и мембраны, выполненными из высокопрочной коррозионностойкой стали с прецизионными упругими свойствами, позволяющими обеспечить долговременную стабильность и широкий температурный диапазон. Наличие контура охлаждения обеспечивает работоспособность датчиков при температуре измеряемой среды до 1000 °C.
Модификации датчиков отличаются диапазоном измеряемого давления, пределами допускаемой основной погрешности и выходным напряжением. Заводской номер, состоящий из пяти цифр арабского алфавита, однозначно идентифицирующий каждый экземпляр, выполнен методом лазерной гравировки.

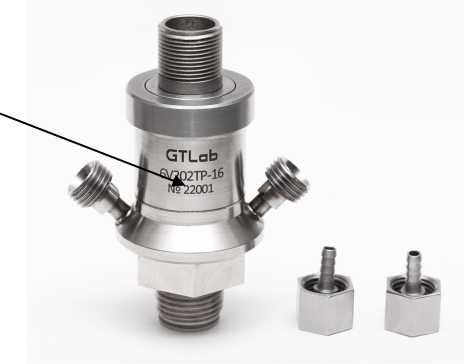

Общий вид датчика с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки и пломбирование датчиков не предусмотрено.
Место нанесения заводского номера

Рисунок 1 - Общий вид датчика
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Датчик давления измерительный 6V202TP |
ГТБВ.433643.002 |
1 шт. |
Датчик давления измерительный 6V202TP. Паспорт |
ГТБВ.433643.002 ПС |
1 экз. |
Датчик давления измерительный 6V202TP. Руководство по эксплуатации |
ГТБВ.433643.002 РЭ |
1 экз. в один адрес или на партию более 10 шт. |
Датчики давления измерительные 6V202TP. Методика поверки | ||
Ниппель |
ГТЛ-040.207 |
по требованию |
Гайка |
ГТЛ-040.208 | |
Кабель |
ГТЛ-005.020 |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон показаний избыточного давления (разрежения), МПа | |
- для модификаций 6V202TP-16, 6V202TP-16-5 |
от -0,1 до 1,6 |
- для модификаций 6V202TP-25, 6V202TP-25-5 |
от -0,1 до 2,5 |
- для остальных модификаций |
соответствует диапазону измерений |
Диапазон измерений избыточного давления, МПа | |
- для модификаций 6V202TP-16, 6V202TP-16-5 |
от 0 до 1,6 |
- для модификаций 6V202TP-25, 6V202TP-25-5 |
от 0 до 2,5 |
- для модификаций 6V202TP-40, 6V202TP-40-5 |
от 0 до 4,0 |
- для модификаций 6V202TP-60, 6V202TP-60-5 |
от 0 до 6,0 |
- для модификаций 6V202TP-100, 6V202TP-100-5 |
от 0 до 10 |
- для модификаций 6V202TP-160, 6V202TP-160-5 |
от 0 до 16 |
- для модификаций 6V202TP-250, 6V202TP-250-5 |
от 0 до 25 |
- для модификаций 6V202TP-400, 6V202TP-400-5 |
от 0 до 40 |
- для модификаций 6V202TP-600, 6V202TP-600-5 |
от 0 до 60 |
- для модификаций 6V202TP-1000, 6V202TP-1000-5 |
от 0 до 100 |
Пределы допускаемой основной погрешности у, приведенной к диапазону |
± 0,6; ±1,0; |
измерений, % |
±1,5; ±2,5 |
Номинальное значение коэффициента преобразования с отклонением, В/МПа | |
- для модификации 6V202TP-16-5 |
2,50 ± 0,60 |
- для модификации 6V202TP-25-5 |
1,50 ± 0,30 |
- для модификации 6V202TP-40-5 |
1,00 ± 0,20 |
- для модификации 6V202TP-60-5 |
0,60 ± 0,15 |
- для модификации 6V202TP-100-5 |
0,40 ± 0,10 |
- для модификации 6V202TP-160-5 |
0,25 ± 0,06 |
- для модификации 6V202TP-250-5 |
0,15 ± 0,03 |
- для модификации 6V202TP-400-5 |
0,10 ± 0,02 |
- для модификации 6V202TP-600-5 |
0,06 ± 0,02 |
- для модификации 6V202TP-1000-5 |
0,04 ± 0,01 |
- для модификации 6V202TP-16 |
5,00 ± 1,00 |
- для модификации 6V202TP-25 |
3,30 ± 0,50 |
- для модификации 6V202TP-40 |
2,10 ± 0,40 |
- для модификации 6V202TP-60 |
1,40 ± 0,20 |
- для модификации 6V202TP-100 |
0,80 ± 0,15 |
- для модификации 6V202TP-160 |
0,50 ± 0,10 |
- для модификации 6V202TP-250 |
0,33 ± 0,05 |
- для модификации 6V202TP-400 |
0,21 ± 0,04 |
- для модификации 6V202TP-600 |
0,14 ± 0,02 |
- для модификации 6V202TP-1000 |
0,08 ± 0,02 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Выходной сигнал, В | |
- для модификаций 6V202TP-16-5, 6V202TP-25-5, 6V202TP-40-5, | |
6V202TP-60-5, 6V202TP-100-5, 6V202TP-160-5, 6V202TP-250-5, 6V202TP-400-5, 6V202TP-600-5, 6V202TP-1000-5 |
от 0 до 5 |
- для модификаций 6V202TP-16, 6V202TP-25, 6V202TP-40, 6V202TP-60, | |
6V202TP-100, 6V202TP-160, 6V202TP-250, 6V202TP-400, 6V202TP-600, 6V202TP-1000 |
от 0 до 10 |
Вариация выходного сигнала, %, не более | |
- для y = ± 0,6 %; ±1,0 % |
М |
- для y = ± 1,5 %; ±2,5 % |
0,75|у| |
Отклонение действительного значения коэффициента преобразования от значения предыдущей поверки в течение межповерочного интервала, %, не более |
IyI |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % на каждые 10 °С | |
- для y = ± 0,6 % |
± 0,50 |
- для y = ± 1,0 % |
± 0,60 |
- для y = ± 1,5 % |
± 0,75 |
- для y = ±2,5 % |
± 1,00 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры измеряемой среды (при наличии водяного охлаждения), % на каждые 10 °С | |
- для y = ± 0,6 % |
± 0,25 |
- для y = ± 1,0 % |
± 0,40 |
- для y = ± 1,5 % |
± 0,50 |
- для y = ±2,5 % |
± 0,75 |
Рабочий диапазон частот (± 3 дБ), кГ ц |
от 0 до 9 |
Частота собственного резонанса, кГц, не менее | |
- для модификаций 6V202TP-16, 6V202TP-16-5 |
18 |
- для модификаций 6V202TP-25, 6V202TP-25-5 |
22 |
- для модификаций 6V202TP-40, 6V202TP-40-5 |
28 |
- для модификаций 6V202TP-60, 6V202TP-60-5 |
32 |
- для модификаций 6V202TP-100, 6V202TP-100-5 |
45 |
- для модификаций 6V202TP-160, 6V202TP-160-5 |
55 |
- для модификаций 6V202TP-250, 6V202TP-250-5 |
70 |
- для модификаций 6V202TP-400, 6V202TP-400-5 |
90 |
- для модификаций 6V202TP-600, 6V202TP-600-5 |
100 |
- для модификаций 6V202TP-1000, 6V202TP-1000-5 |
140 |
Нормальные условия измерений: | |
- температура окружающего воздуха, °С |
от +21 до +25 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Ток потребления, мА, не более |
30 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Напряжение питания от внешнего источника постоянного тока, В |
от 11 до 14 |
Уровень постоянного напряжения на выходе (при атмосферном давлении), В |
от 0,5 до 2,0 |
Габаритные размеры, мм, не более | |
- диаметр |
38 |
- длина |
78 |
- ширина |
63 |
Масса, кг, не более |
0,2 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от -50 до +85 |
- температура измеряемой среды, °С, не более |
+1000 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Степень защиты от внешних воздействий |
IP67 |
