Модификация

Конструктивные особенности

Кол-во изм. осей

Способ крепления

Тип выхода

Материал корпуса

Акселеромет

ры общего назначения 1C1

1C103HB-XX

1

шпилька M5

горизонтальный разъёмный вывод с одно контактным соединителем (10-32 UNF)

нержавеющая сталь/ титановый сплав

1C103TB-XX

1

шпилька M5

вертикальный разъёмный вывод с одно контактным соединителем (10-32 UNF)

1C103TA-XX

1

шпилька M5

вертикальный встроенный кабель

1C103HA-XX

1

шпилька M5

горизонтальный встроенный кабель

1C155HA

3

винт M5

нержавеющая сталь

1C155HM

3

винт M5

горизонтальный встроенный кабель с металлорукавом

Промышленные акселерометры 1C2

1С201НА-ХХ

1

3 винта M4

горизонтальный встроенный кабель

нержавеющая сталь

1С202НА-ХХ

1

4 винта M3

1С203НМ-ХХ

1

3 винта M4

1С290НА-ХХ

2

клеевой

1С204НМ-ХХ

1

4 винта M3

горизонтальный встроенный кабель с металлорукавом

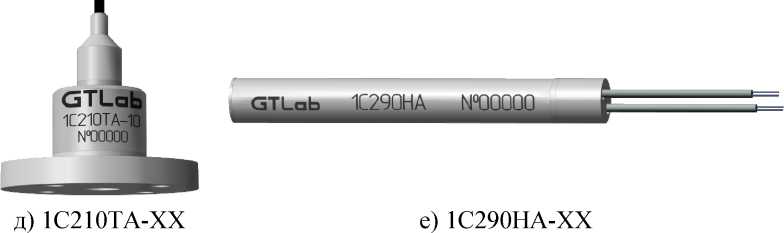

1С210ТА-ХХ

1

4 винта M5

вертикальный встроенный кабель

Подводные акселерометры 1C7

1C702TA

1

шпилька M5

вертикальный встроенный кабель

нержавеющая сталь

Наименование

Обозначение

Количество

Акселерометр 1('ХХХХХ-ХХ

ГТБВ.402152.ХХХ-ХХ

1 шт.

Акселерометр 1('ХХХХХ-ХХ. Паспорт

ГТБВ.402152.ХХХ-ХХПС

1 шт.

Акселерометры ЮХ. Руководство по эксплуатации

ГТБВ.400210.001РЭ

1 экз.

на партию

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, пКл/(м^с^-2):

- для 1C155XX

0,1

- для 1C210TA-2

0,2

- для 1C290HA-02

0,3

• - для 1C210TA-5, 1C290HA-XX

• - для 1C103XX-XX, 1C201HA-10, 1C202HA-10, 1С203НМ-10,

0,5

1C204HM-10, 1C210TA-10

1

- для 1C204HM-50, 1С203НМ-50

5

- для 1C702TA

10

- для 1C204HM-250, 1С203НМ-250

25

- для 1C204HM-500, 1С203НМ-500

50

Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах

±20

Максимальное значение амплитуды измеряемого ускорения, м/с², не менее:

- для 1C103XX-XX

100000

- для 1C210TA-2

50000

- для 1C210TA-5

30000

- для 1С203НМ-10, 1C204HM-10

20000

- для 1C702TA

15000

- для 1С203НМ-50, 1C204HM-50

12000

- для 1C155XX, 1C201HA-10, 1C202HA-10, 1C210TA-10

10000

- для 1С203НМ-250, 1C204HM-250

8000

- для 1С203НМ-500, 1C204HM-500

5000

- для 1C290HA-XX

50

Нелинейность амплитудной характеристики, %, в пределах

±4

Наименование характеристики

Значение

Диапазон рабочих частот F1 (неравномерность частотной характеристики в пределах ±12,5 %), Гц:

- для 1C103XX-XX

от 0,5 до 16000

- для 1С203НМ-10, 1C204HM-10, 1C210TA-2

от 2 до 12000

- для 1C155XX, 1С203НМ-50, 1C204HM-50, 1C210TA-5

от 2 до 10000

- для 1C201HA-10, 1C202HA-10, 1C210TA-10

от 2 до 8000

- для 1С203НМ-250, 1C204HM-250

от 2 до 6000

- для 1С203НМ-500, 1C204HM-500

от 2 до 5000

- для 1С290НА-ХХ

от 5 до 500

- для 1C702TA

от 1 до 6000

Диапазон рабочих частот F2 (неравномерность частотной характеристики в пределах ±45 %), Гц:

- для 1C103XX-XX

от 0,2 до 20000

- для 1C203HM-10, 1C204HM-10, 1C210TA-2

от 1 до 20000

- для 1C155XX, 1С203НМ-50, 1C204HM-50, 1C210TA-5

от 1 до 16000

- для 1C201HA-10, 1C202HA-10, 1C210TA-10

от 1 до 14000

- для 1С203НМ-250, 1C204HM-250

от 1 до 10000

- для 1С203НМ-500, 1C204HM-500

от 1 до 8500

- для 1С290НА-ХХ

от 2 до 850

- для 1C702TA

от 0,5 до 8500

Диапазон рабочих частот F3*, Гц

от ,/ до . fe

Частота установочного резонанса в осевом направлении, кГц, не менее:

- для 1C103XX-XX

50

- для 1C203HM-10, 1C204HM-10, 1С210ТА-2

36

- для 1C155XX, 1С203НМ-50, 1C204HM-50, 1C210TA-5

30

- для 1C201HA-10, 1C202HA-10, 1C210TA-10

24

- для 1С203НМ-250, 1C204HM-250

18

- для 1C203HM-500, 1C204HM-500, 1C702TA

15

- для 1С290НА-ХХ

1,5

Относительный коэффициент поперечного преобразования, %, не более

5

Пределы допускаемой основной относительной погрешности измерений ускорения в рабочих диапазонах амплитуд и частот (диапазон F1), %, в пределах

±15

Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах:

• - для 1С702ТА

• - для 1C103XX-XX, 1C155XX, 1C203HМ-ХХ, 1C204HM-XX

±0,2

- в диапазоне температур от -60 °С до +20 °С

-0,15

- в диапазоне температур от +20 °С до +250 °С

+0,09

- для 1C201HA-XX, 1C202HA-XX, 1C210TA-XX:

- в диапазоне температур от -60 °С до +20 °С

-0,15

- в диапазоне температур от +20 °С до +400 °С

+0,05

- для акселерометров 1C290HA-XX:

- в диапазоне температур от -60 °С до +20 °С

-0,15

- в диапазоне температур от +20 °С до +600 °С

+0,05

Нормальные условия измерений:

от 18 до 25

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

80

* - настраиваемый диапазон частот, не выходящий за границы F2, определяется при заказе и указывается в паспорте, где / и /в нижнее и верхнее значение частоты соответственно

Наименование характеристики

Значение

Полярность выходного сигнала

положительная

Электрическая ёмкость, пФ, не менее

200

Электрическое сопротивление изоляции, МОм, не менее:

- для 1C103XX-XX, 1C155XX, 1C203HМ-ХХ, 1C204HM-XX, 1С702ТА

1000

- для 1С201НА-ХХ, 1С202НА-ХХ, 1C210TA-XX:

- в нормальных условиях

20

- при относительной влажности 95 % и температуре 35 °С

1,0

- в диапазоне температур от минус 60 до плюс 400 °С

0,5

- для 1C290HA-XX:

- в нормальных условиях

20

- при относительной влажности 95 % и температуре 35 °С

1,0

- в диапазоне температур от минус 60 до плюс 600 °С

0,5

Рабочие условия эксплуатации:

а) температура окружающей среды, °С: - для 1C702TA

от -60 до +100

- для 1C103XX-XX, 1C155XX, 1C203HМ-ХХ, 1C204НM-ХХ

от -60 до +250

- для 1C201HA-XX, 1C202HA-XX, 1C210TA-XX

от -60 до +400

- для 1C290HA-XX

от -60 до +600

б) относительная влажность воздуха при температуре 35 °С, %, не более:

- для всех акселерометров (кроме 1C702TA)

95

- для 1C702TA

100

Масса (без кабеля), г, не более:

- для акселерометров общего назначения 1С1

86

- для промышленных акселерометров 1С2

160

- для подводных акселерометров 1C7

40

Габаритные размеры, мм, не более:

а) диаметр высота:

- для 1C103HB-XX, 1C103HA-XX

11,0x13,5

- для 1C103TB-XX

11,0x21,0

- для 1C103TA-XX

11,0x16,0

- для 1C201HA-XX, 1С203НМ-ХХ

38,0x35,0

- для 1C210TA-XX

48,0x33,0

- для 1C290HA

8,2x70,0

- для 1C290HA-01

9,0x70,0

- для 1C290HA-02

7,0x70,0

- для 1C702TA

18,0x26,0

б) длина^хширина^хвысота:

- для 1C155XX

28,0x28,0x14,0

- для 1С202НА-ХХ

32,0x32,0x33,0

- для 1C204HM-XX

32,0x32,0x35,0
