Номер по Госреестру СИ: 82696-21
82696-21 Датчики динамического давления
(5V)
Назначение средства измерений:
Датчики динамического давления 5V (далее - датчики) предназначены для измерений переменного, в том числе импульсного, давления жидких и газообразных сред.
Внешний вид.
Датчики динамического давления
Рисунок № 1
Внешний вид.
Датчики динамического давления
Рисунок № 2
Общие сведения
Дата публикации - 10.09.2021
Срок свидетельства - 26.08.2026
Номер записи - 184199
ID в реестре СИ - 1392717
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
5V110TB-20, 5V110TB-1600, 5V110TB-1000, 5V110TA-600, 5V101ТВ-60, 5V101ТВ-6, 5V101ТВ-250, 5V101ТВ-0,6, 5V101ТА-6, 5V101TА-60, 5V101TА-6, 5V101TА-250, 5V101TА-0,6, 5V101TB-60, 5V101TB-6, 5V101TB-250, 5V101TB-0,6, 5V101TA-60, 5V101TA-6, 5V101TA-0,6,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок - 787
Выдано извещений - 12
Кол-во периодических поверок - 48
Кол-во средств измерений - 67
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2381 от 2024.10.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Датчики динамического давления (5V)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80225-20 23.12.2025 |
Модули сбора данных , D00X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
80641-20 31.12.2025 |
Акселерометры , 1С Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81334-21 18.03.2026 |
Акселерометры серии 1V, серии 1V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81919-21 02.06.2026 |
Калибраторы S01, S01 Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
82429-21 04.08.2026 |
Датчики избыточного давления-разрежения, 6V201TP Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
82696-21 26.08.2026 |
Датчики динамического давления, 5V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
85723-22 02.06.2027 |
Датчики динамического давления, 5C Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
87445-22 24.11.2027 |
Датчики давления измерительные, 6V202TP Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88054-23 27.01.2028 |
Акселерометры , 1CХ Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88928-23 02.05.2028 |
Акселерометры , 1V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
89443-23 26.06.2028 |
Преобразователи акустической эмиссии, 7X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
89642-23 31.07.2028 |
Контроллеры , A6XX Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
89965-23 11.09.2028 |
Молотки ударные для модальных испытаний, 4V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
90508-23 17.11.2028 |
Акселерометры , 1C290HA Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
91356-24 20.02.2029 |
Датчики динамической силы, 4X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
91908-24 18.04.2029 |
Модули сбора данных , DX Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
93101-24 02.09.2029 |
Акселерометры , 1C104HB Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
93774-24 15.11.2029 |
Датчики вихретоковые, D2 Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
94344-25 17.01.2030 |
Датчики динамического давления, 5V12 Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
95698-25 16.06.2030 |
Калибраторы, S0X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Датчики динамического давления (5V)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 740 | 1 | 716 | 24 | 0 | 738 | 714 | 24 | ||
| ООО "ГЛОБАЛТЕСТ" (RA.RU.312398) | 12 | 11 | 0 | 12 | 12 | 12 | 0 | 12 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 35 | 23 | 12 | 0 | 35 | 23 | 12 |
Стоимость поверки Датчики динамического давления (5V)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на датчики не предусмотрено. Знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ разделе «Использование по назначению» руководства по эксплуатации ГТБВ.406231.200 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам динамического давления 5VГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1402 до 2,5407 Па для частот от 540-1 до 1404 Гц и длительностей от 140-5 до 10 с при постоянном давлении до 5406 Па
МИ 1710-87 ГСИ. Государственная поверочная схема для средств измерений избыточного импульсного давления в диапазоне 1406 2408 Па при длительности фронта
импульса от 240-4 до 540-3 с
Изготовитель
Общество с Ограниченной Ответственностью «ГТЛаб» (ООО «ГТЛаб»)ИНН5254494306
Адрес: 607188, г. Саров, Нижегородской обл., ул. Шверника, д. 17Б
Телефон: (83130) 49-444
Факс: (83130) 49-888
Е-mail: info@gtlab.pro
Испытательный центр
Федеральное государственное унитарное предприятие «Российский ФедеральныйЯдерный Центр - Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, г. Саров, Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 222-24, 219-46
Факс: (83130) 222-32
E-mail: nio30@olit.vniief.ru
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на пьезокристаллический чувствительный элемент, генерирующий электрический заряд, пропорциональный воздействующему давлению. Встроенный усилитель датчика преобразует заряд в выходное напряжение.
Датчики представляют собой неразъемную сварную герметичную конструкцию с мембраной на торце, в которой размещены пьезокристаллический чувствительный элемент и электронный блок.
Модификации датчиков отличаются метрологическими характеристиками (диапазоном измеряемого давления и коэффициентом преобразования), исполнением резьбового штуцера для присоединения к источнику давления (М14*1,25 для модификации 5V101 и М10х1 для модификации 5V110), типом выхода (разъём C02B (10-32 UNF) для модификаций 5V101TB и 5V110TB, встроенный кабель для модификаций 5V101TA и 5V110TA).
Заводской номер, состоящий из пяти цифр арабского алфавита, однозначно идентифицирующий каждый экземпляр, выполнен методом лазерной гравировки.

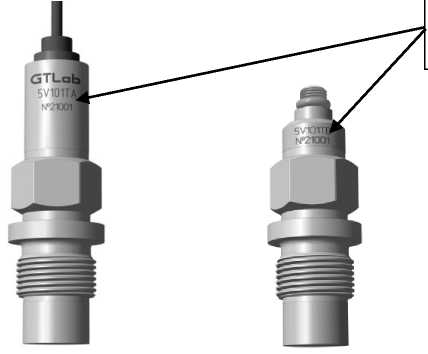

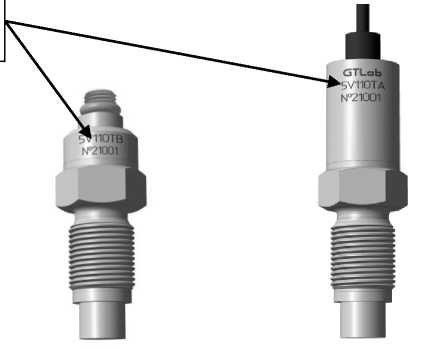

Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки и пломбирование датчиков не предусмотрено.
Место нанесения заводского номера
а) 5V101TA
б) 5V101TB
в) 5V110TB
г) 5V110TA
Рисунок 1 - Общий вид датчиков
с указанием места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Датчики динамического давления 5V |
ГТБВ.406231.200 |
1 шт. |
|
Датчики динамического давления 5V. Паспорт |
ГТБВ.406231.200 ПС |
1 экз. |
|
Датчики динамического давления 5V. Руководство по эксплуатации |
ГТБВ.406231.200 РЭ |
1 экз. в один адрес или на партию более 10 шт. |
|
ГСИ. Датчики динамического давления 5V. Методика поверки |
5V200 МП |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений, МПа | |
|
0,06 |
|
5V110TB-6 |
0,6 |
|
- для модификаций 5V101TA-60, 5V101TB-60 |
6 |
|
- для модификаций 5V101TA-250, 5V101TB-250 |
25 |
|
- для модификаций 5V110TA-600, 5V110TB-600 |
60 |
|
- для модификаций 5V110TA-1000, 5V110TB-1000 |
100 |
|
- для модификаций 5V110TA-1600, 5V110TB-1600 |
160 |
|
- для модификаций 5V110TA-2500, 5V110TB-2500 |
250 |
|
Пределы допускаемой основной погрешности у, приведенной к верхнему пределу измерений, % |
±2,5 |
|
Номинальное значение коэффициента преобразования с отклонением, В/МПа | |
|
80 ± 20 |
|
5V110TB-6 |
8 ± 2 |
|
- для модификаций 5V101TA-60, 5V101TB-60 |
0,8 ± 0,2 |
|
- для модификаций 5V101TA-250, 5V101TB-250 |
0,20 ± 0,05 |
|
- для модификаций 5V110TA-600, 5V110TB-600 |
0,08 ± 0,02 |
|
- для модификаций 5V110TA-1000, 5V110TB-1000 |
0,050 ± 0,012 |
|
- для модификаций 5V110TA-1600, 5V110TB-1600 |
0,030 ± 0,008 |
|
- для модификаций 5V110TA-2500, 5V110TB-2500 |
0,020 ± 0,005 |
|
Отклонение действительного значения коэффициента преобразования от паспортного значения в течение межповерочного интервала, %, не более |
м |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % на каждые 10 °С, не более |
м |
|
Частота собственного резонанса в закрепленном состоянии, кГц, не менее | |
|
- для модификаций 5V101TA, 5V101TB |
30 |
|
- для модификаций 5V110TA, 5V110TB |
100 |
|
Полярность выходного сигнала |
положительная |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, °С |
от +18 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от внешнего источника постоянного тока, В |
от 15 до 30 |
|
Постоянный ток питания датчика, мА |
от 2 до 20 |
|
Габаритные размеры: |
|
- диаметр, мм, не более а) для модификаций 5V101TA, 5V101TB б) для модификаций 5V110TA, 5V110TB |
17 12 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- длина (без кабеля), мм, не более а) для модификаций 5V101TA, 5V101TB |
50 |
|
б) для модификаций 5V110TA, 5V110TB |
43 |
|
- длина кабеля для модификаций 5V101TA, 5V110TA, м |
(2 ± 0,1)* |
|
Масса (без кабеля), г, не более | |
|
- для модификаций 5V101TA, 5V101TB |
40 |
|
- для модификаций 5V110TA, 5V110TB |
25 |
|
Диапазон рабочих температур, °С |
от -60 до +125 |
|
Степень защиты от внешних воздействий: | |
|
- для модификаций 5V101TA, 5V110TA |
IP68 |
|
- для модификаций 5V101TB, 5V110TB |
IP65 |
|
* Длина кабеля определяется заказчиком. Датчик с длиной кабеля (2 ± 0,1) м поставляется по | |
|
умолчанию | |
