Номер по Госреестру СИ: 80225-20
80225-20 Модули сбора данных
(D00X)
Назначение средства измерений:
Модули сбора данных серии D00X (далее по тексту - модуль) предназначены для измерений сигналов напряжения постоянного и переменного токов.

Внешний вид.
Модули сбора данных
Рисунок № 1
Программное обеспечение
ПО предназначено для управления работой модуля, для отображения, обработки, анализа, записи и воспроизведения полученных от модуля данных.
Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия. Целостность ПО пров еряется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использован и-ем алгоритма MD5. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
GTL |
Номер версии (идентификационный номер) ПО, не ниже |
1.1.0 |
Цифровой идентификатор ПО (с использованием алгоритма MD5) |
* |
* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте ГТБВ.411618ПС |
Знак утверждения типа
Знак утверждения типананосится на заглавный лист паспорта ГТБВ.411618ПС и руководства по эксплуатации ГТБВ.411618РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям сбора данных серии D00XПриказ Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 100 В в диапазоне частот от 1 •IO-1 до 2409 Гц».
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГТБВ.411618ТУ Модули сбора данных серии D00X. Технические условия.
Поверка
Поверкаосуществляется по документу А3009.0351.МП-2020 «ГСИ. Модули сбора данных серии D00X. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 11.08.2020 г.
Основные средства поверки:
- генератор сигналов сложной формы AFG3022B рег. № 41694-09;
- мультиметр цифровой 34410A рег. № 47717-11.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)ИНН: 5254494306
Адрес: 607190, г. Саров Нижегородской обл., ул. Гоголя, д. 24, помещение 3
Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188 г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Принцип действия модуля основан на одновременной дискретизации до 4-х входных аналоговых сигналов с помощью встроенного аналого-цифрового преобразователя (АЦП), накоплении полученных цифровых значений во внутренней памяти и их последующей передаче в персональный компьютер (ПК) для обработки и анализа с помощью специального программного обеспечения (ПО).
Конструктивно модуль представляет электронную схему, реализованную на печатной плате и установленную в пластиковом корпусе. Каждый модуль имеет четыре аналоговых измерительных канала и один разъём mini-USB, через который осуществляется питание и обмен данными с ПК. Модуль может быть установлен на горизонтальную или вертикальную поверхность, а также на DIN-рейку.
Модуль позволяет:
-
- обрабатывать сигналы с помощью различных алгоритмов (суммирование, умножение, цифровая фильтрация и т.д.);
-
- анализировать сигналы с помощью специальных программных средств - виртуальных измерительных приборов и подпрограмм;
-
- непрерывно записывать сигналы в память ПК;
-
- воспроизводить, обрабатывать и анализировать записанные сигналы.
Модуль включает следующие программные средства для анализа сигналов: «Акустическая эмиссия», «Амплитудная и фазовая частотные характеристики», «Взаимный спектр», «Частотомер», «Модальный анализ», «Октавный анализ», «Осциллограф», «Спектроанализатор», «Спектр огибающей», «Вольтметр переменного тока», «Вольтметр постоянного тока».
Модуль имеет модификации, специфические особенности которых приведены в таблице 1.
Таблица 1 - Модификации модуля
Модификация |
Максимальная частота дискретизации, кГц |
Разрядность АЦП, бит |
Тип разъёма аналоговых входов |
Наличие режима AC |
Наличие режима IEPE |
D001 |
128 |
24 |
BNC |
Да |
Да |
D002 |
2000 |
16 |
Винтовой зажим |
Нет |
Нет |

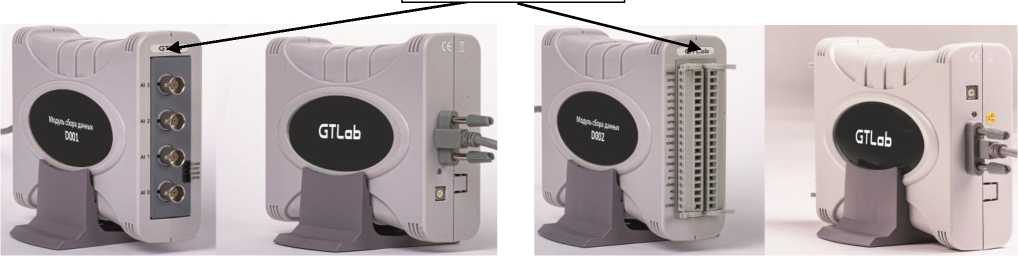

Внешний вид модуля и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения пломбы этикетки

а) модификация D001 б) модификация D002
Рисунок 1 - Внешний вид модуля D00X
Таблица 4 - Комплектность поставки модуля
Наименование |
Обозначение |
Количество |
Модуль сбора данных серии D00X |
ГТБВ.411618 |
1 шт. |
Модуль сбора данных серии D00X. Паспорт |
ГТБВ.411618ПС |
1 шт. |
Модуль сбора данных серии D00X. Руководство по эксплуатации |
ГТБВ.411618РЭ |
1 экз. на партию |
Программное обеспечение «GTL» |
ГТБВ.00001-01 | |
Программное обеспечение «GTL». Руководство оператора |
ГТБВ.00001-01 34 | |
Модуль сбора данных серии D00X. Методика поверки |
А3009.0351.МП-2020 | |
Съёмная 20-клеммная колодка с винтовыми зажимами (только для модификации D001) |
2 шт. | |
Кабель интерфейсный USB Type A - USB Mini-B 2 м |
1 шт. | |
Подставка |
1 шт. | |
Комплект для крепления модуля на DIN-рейку |
1 шт. | |
Переходник BNC - винтовой зажим |
по требованию |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измеряемого напряжения постоянного и переменного тока (амплитудные значения), В |
±10 |
Пределы допускаемой абсолютной погрешности измерений напряжения в диапазоне частот от 0 до 1 кГц включительно, мВ |
±(0,003^+1), где ивх - измеренное значение напряжения, мВ |
Полоса пропускания по уровню минус 3 дБ при максимальной частоте дискретизации, кГц:
|
от 0 до 60 от 0,0004 до 60 от 0 до 600 |
Продолжение таблицы 2
Неравномерность частотной характеристики относительно частоты | |
1 кГц при максимальной частоте дискретизации, %, в пределах: | |
- для D001: | |
- от 1 до 10 кГц включительно |
±2 |
- св. 10 кГц до 20 кГц включительно |
±2,5 |
- св. 20 кГц до 45 кГц включительно |
±5 |
- для D002: | |
- от 1 до 100 кГц включительно |
±1 |
- св. 100 кГц до 200 кГц включительно |
±2 |
- св. 200 кГц до 250 кГц включительно |
±3 |
- св. 250 кГц до 350 кГц включительно |
±7 |
- св. 350 кГц до 450 кГц включительно |
±15 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
5,0±0,1 |
Входное сопротивление, МОм, не менее: - для D001 |
0,2 |
- для D002 |
900 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до +55 |
- относительная влажность воздуха при температуре 20 °С, % |
до 80 |
Масса модуля, кг, не более |
0,5 |
Габаритные размеры (длинахширинахвысота), мм, не более |
170х45х115 |
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
