№2042 от 28.08.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 595154
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2042 от 28.08.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
28 августа 2024 г.
№ 2042
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания
прилагаемые к настоящему приказу.
3. Распространить действие методик установленных согласно приложению
на средства измерений, находящиеся в эксплуатации.
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
5. Контроль за исполнением настоящего приказа оставляю за собой.
типов средств
поверки средств к настоящему
измерений,
измерений,
приказу,
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «28 » __2О24 г. № ____
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испыта ний |
Заявитель |
Юридическо е лицо, проводивше е испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Устройства универсальные |
серии PW400 |
№ 190100501 (модификация L336i), № RU456220701 (модификация L336i-E), № RU146110602 (модификация PW336i), № RU598220502 (модификация PW636i-F) |
51399-12 |
МП 51399-12 |
МП-НИЦЭ- 029-24 |
14.06. 2024 |
Закрытое акционерное общество «ЭнЛАБ» (ЗАО «ЭнЛАБ»), г. Чебоксары |
ООО «НИЦ «ЭНЕРГО», г. Москва | |||
|
2. |

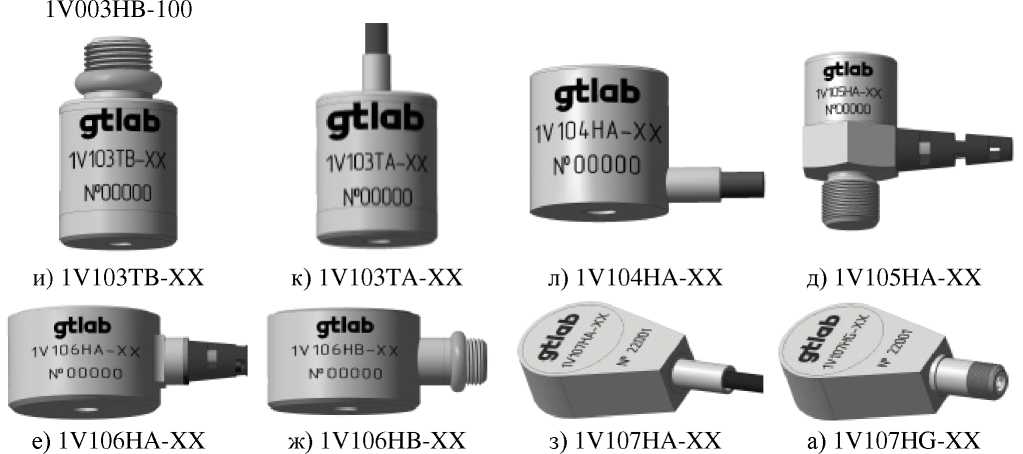

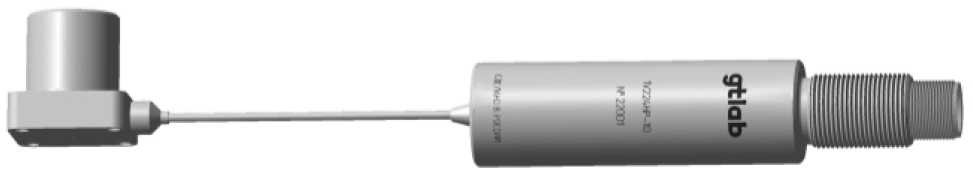

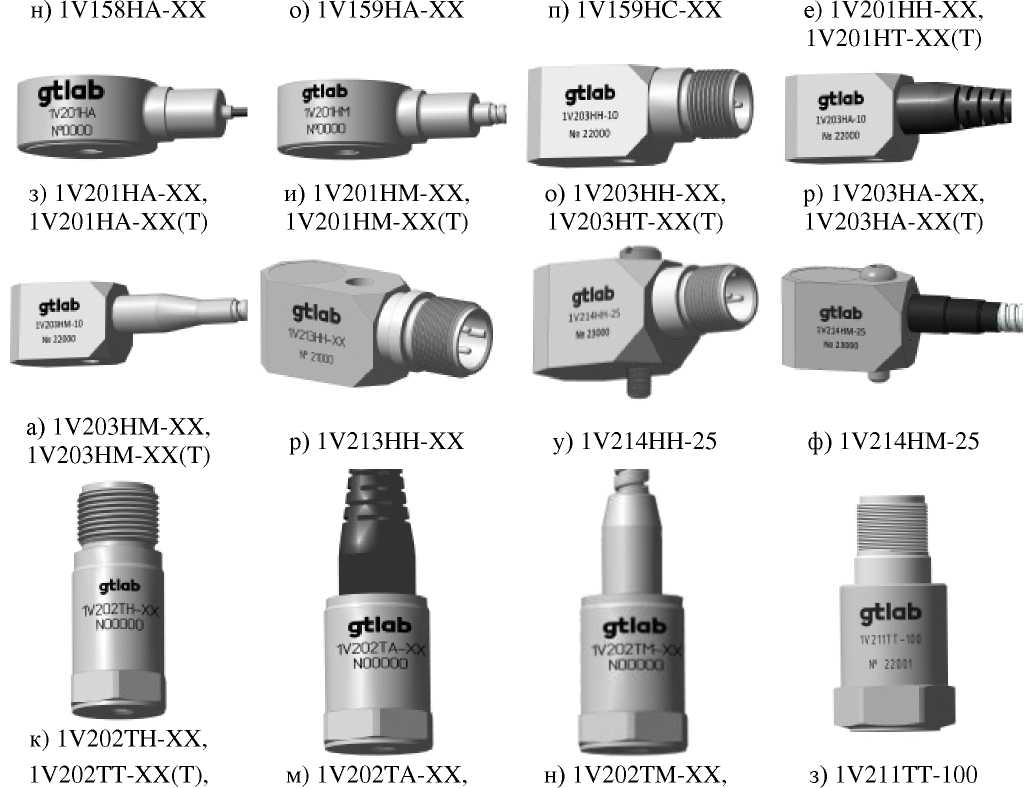

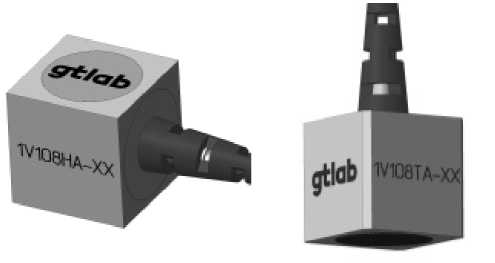

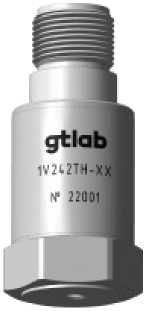

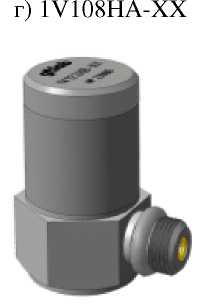

Акселерометры |
IV |
1V1O5HA-10 № 23023, 1V105HA-100 № 23053, 1V1O8TА-10 № 23078, 1V108TВ-500 № 23172, 1V157HC-10 № 23028, 1V157HC- |
88928-23 |
Общество с ограниченной ответственность ю «ГТЛАБ» (ООО «ГТЛАБ»), Нижегородская обл., г. Саров |
МП А3009.0462-2022 |
МП 88928-23 |
15.05. 2024 |
Общество с ограниченной ответственнос тью «ГТЛАБ» (ООО «ГТЛАБ»), Нижегородска я обл., г. Саров |
ФГУП «РФЯЦ-ВНИИЭФ», Нижегород ская обл., г. Саров |
30 № 23014, 1V158HA-1 № 23057, 1V158HA-
1 № 23077, 1V158HA-50 № 23017, 1V158HA-100 № 23211, 1V213HH-10 № 23030, 1V213HH-100 № 23018, 1V223HP-10 № 23020, 1V223HP-10 № 23111, 1V224HP-10 № 23010, 1V224HP-10 № 23012, 1V242TH-200 № 23001, 1V242TH-200 № 23225, 1V251HA-100 № 23200, 1V251HA-100 № 23203, 1V252HM-100 № 23019, 1V252HM-100 № 23005, 1V253HA-20 №
231О2, 1V253HA-20 № 23015, 1V265HN-10 № 23О98, 1V265HN-100 № 23099, 1V266HN-10 № 23О58, 1V266HN-30 № 23116, 1V295HT-10 № 23288, 1V295HT-30 № 23261, 1V296HT-10 № 231О6, 1V296HT-30 № 23068, 1V296HT-100 №
23025, 1V001HB-100 № 23021, 1V002HB-1000 № 23223, 1V003HB-100 № 23070,
1V102HA-1-01 № 23119, 1V102HB-
30 № 23259, 1V102TB-5OO-O1
№ 23299, 1V103TB-2 № 23311, 1V1O3TA-
50 № 23291, 1V104HA-5 № 23268, 1V104HA-
50 № 23302, 1V105HA-2 № 23278, 1V106HB-
30 № 23281, 1V107HG-1 № 23212, 1V108TA-1 № 23279, 1V108HB-30 №
23304, 1V109HG-1 № 23120, 1V109HG-10 № 23011, 1V122HB-1 № 23038, 1V122HA-500 № 23258, 1V122TB-10-01 № 23292, 1V151HC-1 №
23282, 1V151HC-30 № 23301, 1V152HE-5 №
23310, 1V152HE-50 № 23305, 1V155HA-10 №
23283, 1V157HC-50 № 23295, 1V158HA-5 №
23263, 1V159HA-
0,1 № 23262, 1V159HC-30 №
23189, 1V201HA-50(T) № 23265, 1V202TH-50 №
23296, 1V203HM-
50 № 23280, 1V209HA-50 № 23045, 1V213HH-
50 № 23051, 1V214HM-25 № 23284, 1V215HM-
30 № 23260, 1V295HT-50 № 23009, 1V401HB-1000 № 23289, 1V451HC-500 № 23300
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» августа 2024 г. № 2042
Регистрационный №
Лист № 1
Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства универсальные серии PW400
Назначение средства измеренийУстройства универсальные серии PW400 (далее по тексту - устройства) предназначены для воспроизведения независимых и регулируемых по амплитуде, частоте, фазе и мощности одновременных сигналов напряжения и силы переменного и постоянного тока, фазовых углов между напряжением и током, а также для измерения временных интервалов входящих дискретных сигналов при проведении проверки и настройки электромеханических, полупроводниковых и микропроцессорных устройств релейной защиты и автоматики (РЗА).
Описание средства измеренийПринцип действия устройств в режиме воспроизведения основан на передаче заданных пользователем параметров воспроизводимых выходных сигналов с персонального компьютера (ПК) на внутренний контроллер устройства, где с выхода интерфейсного модуля цифровой сигнал заданных параметров поступает на цифро-аналоговый преобразователь (далее - ЦАП), а сформированный аналоговый сигнал поступает на соответствующие усилители, масштабируя их значение и обеспечивая необходимую мощность.
Устройства выпускаются в следующих модификациях: L336i, L336i-E, PW336i, PW636i-F, различающихся количеством каналов тока и дискретных каналов, диапазонами измеряемых величин, погрешностями измерений и конструктивным исполнением.
Воспроизведение электрических сигналов обеспечивается одновременно по трем или шести каналам тока в зависимости от модификации и по четырём каналам напряжения с заданными параметрами, такими как: род тока (переменный или постоянный), форма сигнала, амплитуда, частота и угол фазового сдвига. Модификации L336i, PW336i и PW636i-F могут быть сконфигурированы управляющей программой для работы в режиме объединенных каналов.
Под объединенными каналами понимается попарная работа шести каналов тока, для воспроизведения силы постоянного/переменного тока по 3 независимым каналам. Режим работы с объединенными каналами задается через управляющую программу при этом каждая пара единичных каналов управляется как единый канал и обеспечивает удвоение выходной мощности и силы тока.
Устройства позволяют осуществлять коммутацию внешних дискретных сигналов и измерять временные интервалы входящих сигналов по дискретным входам.
Устройства имеют возможность подключения к различным цифровым устройствам РЗА по протоколу МЭК 61850-8-1 (GOOSE), а устройство модификации PW636i-F может еще подключаться по протоколу МЭК 61850-9-2 (SV).
Устройства модификаций L336i и L336i-E имеют возможность управления с мобильного устройства с подключением по беспроводной технологии WiFi.
Устройства имеют встроенную температурную защиту от перегрева, от перегрузки по току и от возникновения короткого замыкания. При срабатывании любого вида защиты срабатывает световая и звуковая сигнализация.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1-5. Способ ограничения доступа к местам настройки (регулировки) -заводская пломба. Нанесение знака поверки на устройства не предусмотрено.
Место нанесения знака утверждения типа
Место пломбирования

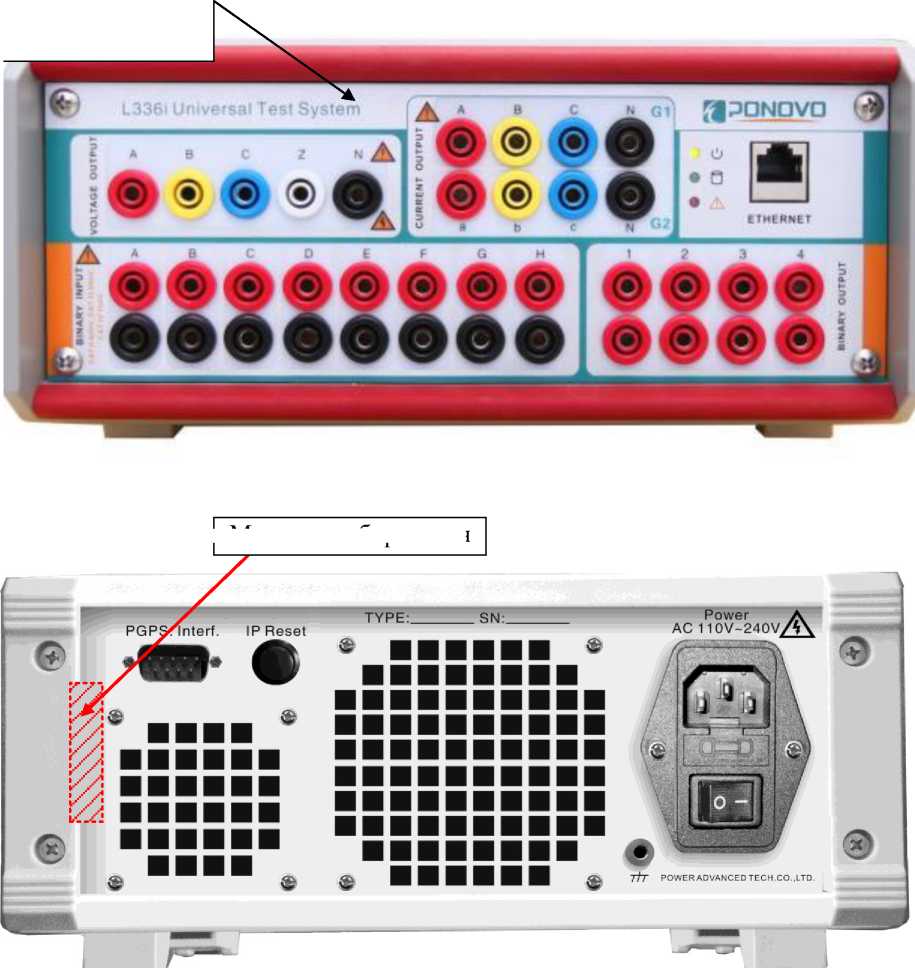

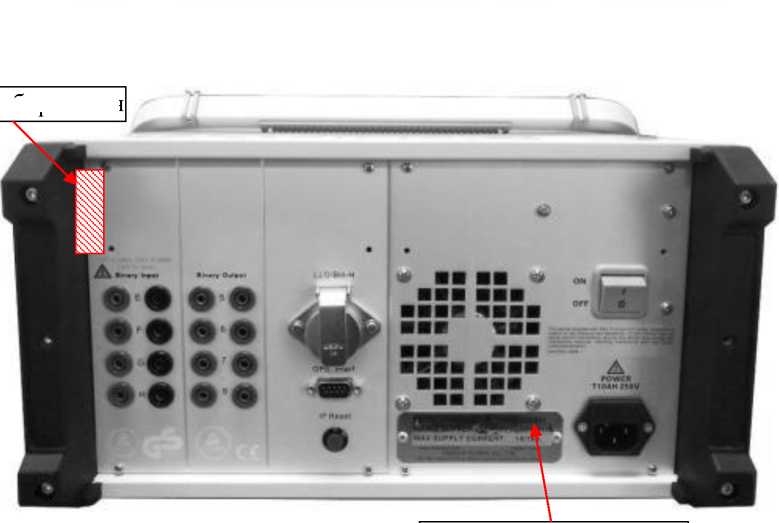

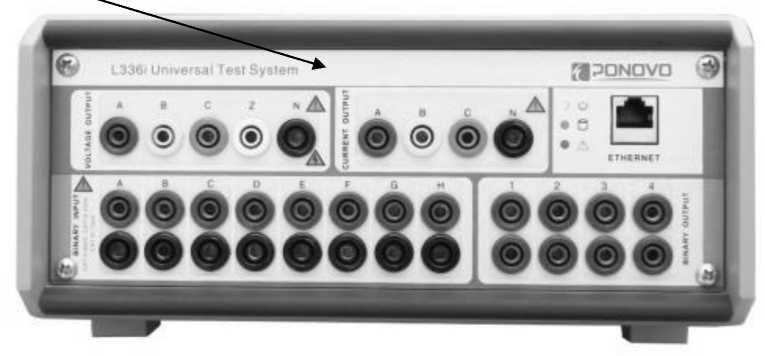

Рисунок 1 - Общий вид устройств модификации L336i с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа
Место нанесения знака
утверждения типа
Место пломбирования
Рисунок 2 - Общий вид устройств модификации L336i-E с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа
Лист № 4

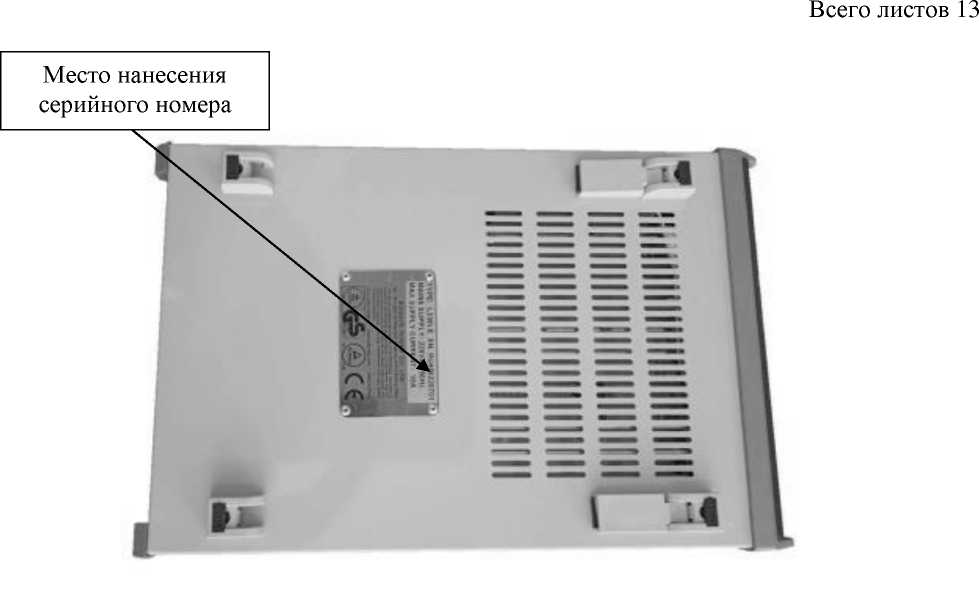

Рисунок 3 - Вид снизу устройств модификации L336i и L336i-E с указанием места нанесения серийного номера
Место нанесения знака утверждения типа
#■
Место пломбирования
VelUaa
Место нанесения серийного номера

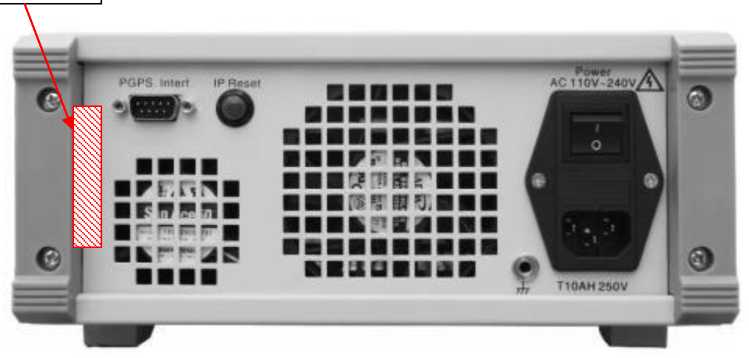

Рисунок 4 - Общий вид устройств модификации PW336i с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения серийного номера
Место пломбирования

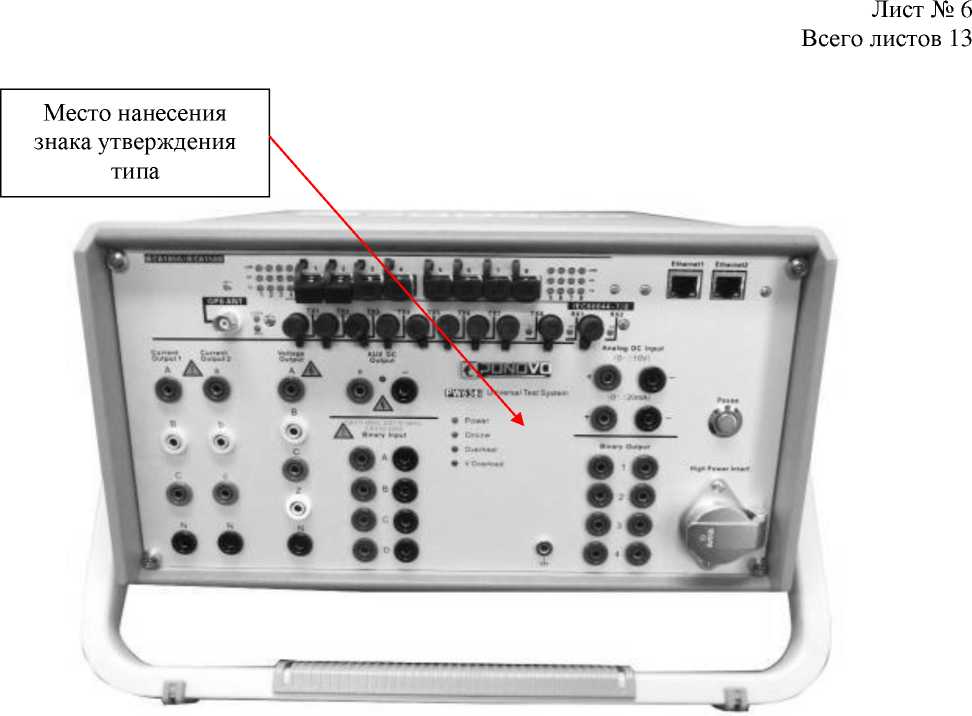

Рисунок 5 - Общий вид устройств модификации PW636i-F с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечениеВстроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность устройства незначителен, так как определяется погрешностью дискретизации (погрешностью ЦАП), являющейся ничтожно малой по сравнению с погрешностью измерителя. Метрологические характеристики нормированы с учетом влияния встроенного ПО. Встроенное ПО может быть проверено, установлено или переустановлено только на предприятии-изготовителе программно-технических средств.
с использованием
специальных
на персональный
компьютер, предусматривает различные экранные формы отображения информации, управляет настройками интерфейса устройства и изменяет внешние электрические и временные параметры сигналов.
Внешнее ПО не является метрологически значимым, поскольку только передает команды, позволяющие выбирать требуемые характеристики и их значения.
Идентификационные данные метрологически значимого встроенного ПО и метрологически не значимого внешнего ПО устройств приведены в таблице 1.
Внешнее ПО (PowerTest), устанавливаемое
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение | |
|
Встроенное |
Внешнее | |
|
Идентификационное наименование ПО |
микропрограмма |
PowerTest |
|
Номер версии (идентификационный номер ПО) |
- |
не ниже 2.4 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 -
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
Диапазон воспроизведений напряжения переменного тока, В |
от 0,05 до 300,00 |
от 0,05 до 300,00 |
от 0,05 до 150,00 |
от 0,05 до 300,00 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0,05 до 300,00 |
от 0,05 до 300,00 |
от 0,05 до 150,00 |
от 0,05 до 300,00 |
|
Диапазон воспроизведений силы переменного тока, А:
каналах |
от 0,05 до 15,00 от 0,05 до 30,00 |
от 0,05 до 20 |
от 0,05 до 15,00 от 0,05 до 30,00 |
от 0,05 до 32 от 0,05 до 64 |
|
Диапазон воспроизведений силы постоянного тока, А |
в единичном канале: от 0,05 до 10,00 |
в единичном канале: от 0,05 до 10,00 |
в объединенных каналах: от 0,05 до 20,00 |
в единичном канале: от 0,05 до 32,00 |
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
Диапазон воспроизведений частоты выходных синусоидальных сигналов напряжения и тока, Гц |
от 1 до 1000 |
от 1 до 1000 |
от 1 до 1000 |
от 1 до 1000 |
|
Диапазон измерений временных интервалов входящих дискретных сигналов, с |
от 0,005 до 100000 |
от 0,005 до 100000 |
от 0,005 до 100000 |
от 0,005 до 100000 |
|
Диапазон воспроизведений фазовых углов между каналами тока и напряжения, ° |
от -360 до +360 |
от -360 до +360 |
от -360 до +360 |
от -360 до +360 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения переменного тока, В |
±(0,0008 •Хизм + 0,0002 •Хд) |
±(0,0008 •Хизм + 0,0002 •Хд) |
в диапазоне от 0,05 до 15,00 В включ.: ±(0,0008 •Хизм + 0,003); в диапазоне св. 15 до 150 В включ.: ±(0,0008 •Хизм + 0,03) |
±(0,0008^Хизм + 0,0002 •Хд) |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения постоянного тока, В |
в диапазоне от 0,05 до 10 В включ.: ±0,05 в диапазоне св. 10 до 300 В включ.: ±(0,005^Хизм) |
в диапазоне от 0,05 до 10 В включ.: ±0,05 в диапазоне св. 10 до 300 В включ.: ±(0,005 •Хизм) |
в диапазоне от 0,05 до 2,00 В включ.: (0,0014^Хизм + 0,011) в диапазоне св. 2 до 100 В не включ.: ±(0,0008 •Хизм + 0,0042); в диапазоне от 100 В до 150 В включ.: ±(0,0008 •Хизм + 0,03); |
в диапазоне от 0,05 до 10 В включ.: ±0,05 в диапазоне св. 10 до 300 В: ±(0,0008^Хизм + 0,0002 •Хд) |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений силы переменного тока, А: - в единичном канале |
в диапазоне от 0,05 до 0,50 А не включ.: ±0,001; в диапазоне от 0,5 |
в диапазоне от 0,05 до 0,50 А не включ.: ±0,001; в диапазоне от |
в диапазоне от 0,05 до 0,20 А не включ.: ±0,002 в диапазоне от 0,2 |
в диапазоне от 0,05 до 0,50 А не включ.: ±0,001; в диапазоне от 0,5 до 32,0 А |
Наименование
характеристики
Значение
L336i
до 15,0 А включ:
±(0,001-Хизм);
L336i-E
0,5 до 20,0 А включ: ±(0,0008 •Хизм 0,0002 •Хд)
PW336i
до 5,0 А не включ.: ±(0,0015 • Хизм + 0,00075);
в диапазоне от 5 до 15 А включ.: ±(0,0015 • Хизм + 0,0075);
PW636i-F включ.: ±(0,0015^Хизм + 0,0005 •Хд)
- в объединенных каналах
в диапазоне от 0,05 до 0,50 А не включ.: ±0,001 в диапазоне от 0,5 до 20,0 А не включ.: ±(0,001-Хизм);
в диапазоне от 20 до 30 А включ.: ±(0,002^Хизм)
в диапазоне от 0,05 до 0,50 А не включ.: ±0,002 в диапазоне от 0,5 до 5,0 А не включ.: ±(0,0015 •Хизм + 0,0015)
в диапазоне от 5 до 30 А включ.: ±(0,0015 • Хизм + 0,015)
в диапазоне от 0,05 до 0,50 А не включ.: ±0,001;
в диапазоне от 0,5 до 64,0 А включ.:
±(0,0015^Хизм + 0,0005 •Хд)
Пределы допускаемой абсолютной основной погрешности воспроизведений силы постоянного тока, А
в единичном канале: в диапазоне от 0,05 до 0,50 А не включ.: ±0,005 в диапазоне от 0,5 до 10,0 А включ.:
±(0,005^Хизм) в единичном канале: в диапазоне от 0,05 до 1,00 А включ. : ±0,005 в диапазоне св.1 до 10 А включ.:
±(0,005 •Хизм)
в объединенных каналах: в диапазоне от 0,05 до 0,50 А не включ.: ±0,002 в диапазоне от 0,5 до 5,0 А не включ.: ±(0,0008 • Хизм + 0,0006) в диапазоне от 5 до 20 А включ.: ±(0,0008 • Хизм + 0,004)
в единичном канале: ±(0,0015^Хизм + 0,0005 •Хд)
Пределы допускаемой абсолютной погрешности воспроизведений частоты выходных синусоидальных сигналов напряжения и тока, Гц
в диапазоне от 1 до 65 Гц включ.: ±0,001;
в диапазоне св.
65 до 450 Гц включ.: ±0,010; в диапазоне св. 450 до 1000 Гц включ.: ±0,200
в диапазоне от
-
1 до 65 Гц включ.: ±0,001;
в диапазоне св.
65 до 450 Гц включ.: ±0,010; в диапазоне св. 450 до 1000 Гц включ.: ±0,200
0,001
в диапазоне
от 1 до 65 Гц включ.: ±0,001;
в диапазоне
св. 65 до 450 Гц включ.: ±0,010;
в диапазоне св.
450 до 1000 Гц включ.: ±0,200
Пределы допускаемой абсолютной
погрешности
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
воспроизведений фазовых углов между напряжением и током измерительного канала при частоте 50 Гц (имин= 5 В, 1мин=0,5 А), ° | ||||
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов входящих дискретных сигналов, с |
±(0,001 •Хизм + 0,001) |
±(0,001 •Хизм + 0,001) |
±(0,001 •Хизм + 0,001) |
±(0,001^Хизм + 0,001) |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 | |||
Примечания
-
1 Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют основной погрешности на каждые 10 °С изменения температуры окружающего воздуха.
-
2 Хизм - воспроизведенное значение.
-
3 Хд - диапазон воспроизведений.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
Количество каналов тока |
6 |
3 |
6 |
6 |
|
Режим работы с объединенными каналами тока |
Возможен |
Отсутствует |
Возможен |
Возможен |
|
Дискретность устанавливаемых значений частоты выходных синусоидальных сигналов, Гц |
0,001 |
0,001 |
0,001 |
0,001 |
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
Дискретность устанавливаемых значений напряжения постоянного и переменного тока, В |
в диапазоне от 0 до 30 В не включ.: 0,001; в диапазоне от 30 до 300 В включ : 0,01 |
в диапазоне от 0 до 30 В не включ.: 0,001; в диапазоне от 30 до 300 В включ: 0,01 |
в диапазоне от 0,05 до 14,50 В не включ: 0,0005; в диапазоне от 14,5 В до 150,0 В включ: 0,005 |
в диапазоне от 0 до 30 В не включ.: 0,001; в диапазоне от 30 до 300 В включ: 0,01 |
|
Дискретность устанавливаемых значений фазовых углов, ° |
0,001 |
0,01 |
0,001 |
0,01 |
|
Дискретность устанавливаемых значений силы переменного тока, А |
0,001 |
0,001 |
0,001 |
0,001 |
|
Дискретность устанавливаемых значений силы постоянного тока, А |
0,001 |
0,001 |
0,001 |
0,001 |
|
Напряжение питающей сети, В |
от 198 до 242 |
от 198 до 242 |
от 198 до 242 |
от 198 до 242 |
|
Частота питающей сети, Гц |
50 |
50 |
50 |
50 |
|
Рабочие условия измерений:
|
от 0 до +45 от 5 до 80 от 84,0 до 106,7 | |||
|
Масса, кг, не более |
8,8 |
8,8 |
20 |
23 |
|
Габаритные размеры с ручкой (ширина X высота х глубина), мм, не более |
256х120х395 |
256х120х395 |
420х167х495 |
360х208х467 |
|
Средний срок службы, лет |
10 |
10 |
10 |
10 |
|
Средняя наработка на отказ, ч |
10000 |
10000 |
10000 |
10000 |
наносится на титульные листы руководства по эксплуатации, паспорта и руководства оператора типографским способом, на лицевую панель устройства - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Количество | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
Устройство универсальное серии PW400 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект кабелей с наконечниками 4 мм для каналов тока тип 1 (2,5 мм2 х 3 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект кабелей с наконечниками 4 мм для каналов напряжения (2,5 мм2 х 3 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект кабелей с наконечниками 4 мм для каналов тока тип 2 (2,5 мм2 х 0,5 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект сигнальных кабелей с наконечником 4 мм для дискретных входов и выходов тип 1 (1 мм2 х 3 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект сигнальныз кабелей с наконечником 4 мм для дискретных входов и выходов тип 2 (1 мм2 х 0,5 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект наконечников на кабель - гибкий адаптер под винтовой зажим (2,5 мм2 х 0,1 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект перемычек для параллельного соединения каналов тока (2,5 мм2 х 0,1 м) |
1 шт. |
- |
1 шт. |
1 шт. |
|
Комплект наконечников на кабель - зажим типа «крокодил» со створом 20 мм |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект наконечников на кабель - U-образная клемма тип 1 (под винт М4) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект наконечников на кабель - U-образная клемма тип 2 (под винт М5-М7) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект наконечников на кабель -штыревой наконечник |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Шнур питания (250 В, 10 А, 2 м) с переходным адаптером |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Провод для заземления (2,5 мм2 х 4 м) с наконечниками в виде штекеров диаметром 4 мм |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель для подключения к ПК (LAN) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Транспортировочный чемодан |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Сумка для хранения кабелей |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Носитель с программным обеспечением PowerTest |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект эксплуатационной документации:
|
1 экз. 1 экз. 1 экз. 1 экз. |
1 экз. 1 экз. 1 экз. 1 экз. |
1 экз. 1 экз. 1 экз. 1 экз. |
1 экз. 1 экз. 1 экз. 1 экз. |
приведены в разделе 6.2 «Принцип работы» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
«Устройства универсальные серии PW400. Стандарт предприятия» компании PONOVO POWER CO. LTD»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2-109 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
ИзготовительКомпания «PONOVO POWER CO. LTD», КНР
Адрес места осуществления деятельности: No. B2-6 Kecheng Road, Erlang, Hi-tech District, Chongqing, China
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66
E-mail: office@vniims.ru.
Уникальный номер записи в реестре аккредитованных лиц № 30004-08.
в части вносимых изменений
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
центр
округ
д. 60,
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» августа 2024 г. № 2042
Лист № 1
Всего листов 18
Регистрационный № 88928-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры 1V
Назначение средства измеренийАкселерометры 1V (далее по тексту - акселерометры) предназначены для измерений вибрационного и ударного ускорения.
Принцип действия акселерометров основан на переменного (вибрационного или ударного) ускорения сигналы электрического напряжения.
Конструктивно акселерометры представляют
преобразовании воздействующего в пропорциональные низкоомные
собой пьезокерамический или пьезокристаллический чувствительный элемент, инерционную массу, согласующий усилитель, сигнальные выводы и разъём, заключённые в металлический корпус.
Акселерометры имеют модификации:
-
- 1V001HB-100;
-
- 1V002HB-100, 1V002HB-200, 1V002HB-500, 1V002HB-1000;
-
- 1V003HB-100;
-
- 1V102HB-30, 1V102HB-50,
1V102HB-2-01,
1V102HB-100-01,
1V102TB-10-01,
1V102HA-1-01,
1V102HB-1-01,
1V102HB-50-01,
1V102TB-5-01,
1V102TB-500-01,
1V102TB-30, 1V102TB-50, 1V102HA-30, 1V102HA-50, 1V102HB-5-01,
1V102HB-500-01, 1V102TB-30-01,
1V102HA-2-01,
1V102HB-10-01,
1V102TB-1-01,
1V102TB-50-01,
1V102HA-5-01,
1V102HB-30-01,
1V102TB-2-01, 1V102TB-100-01, 1V102HA-10-01,
1V102HA-30-01, 1V102HA-50-01, 1V102HA-100-01, 1V102HA-500-01,
-
- 1V103TB-2, 1V103TB-5, 1V103TB-30, 1V103TB-50, 1V103TA-2, 1V103TA-30, 1V103TA-50;
-
- 1V104HA-2, 1V104HA-5, 1V104HA-30, 1V104HA-50;
-
- 1V105HA-1, 1V105HA-2, 1V105HA-5, 1V105HA-10, 1V105HA-100;
-
- 1V106HA-1, 1V106HA-2, 1V106HA-5, 1V106HA-10,
1V105HA-30,
1V106HA-30,
1V103TA-5,
1V105HA-50,
1V106HA-50, 1V106HA-100, 1V106HA-500, 1V106HB-1, 1V106HB-2, 1V106HB-5, 1V106HB-10, 1V106HB-30, 1V106HB-50, 1V106HB-100, 1V106HB-500;
-
- 1V107HA-1, 1V107HA-2, 1V107HA-5, 1V107HA-10, 1V107HA-30, 1V107HA-50, 1V107HA-100, 1V107HG-1, 1V107HG-2, 1V107HG-5, 1V107HG-10, 1V107HG-30, 1V107HG-50, 1V107HG-100;
-
- 1V108TA-1, 1V108TA-2, 1V108TA-5, 1V108TA-10, 1V108TA-30, 1V108TA-50, 1V108TA-100, 1V108TA-500, 1V108TB-1, 1V108TB-2, 1V108TB-5, 1V108TB-10, 1V108TB-30, 1V108TB-50, 1V108TB-100, 1V108TB-500, 1V108HA-1, 1V108HA-2, 1V108HA-5, 1V108HA-10, 1V108HA-30, 1V108HA-50, 1V108HA-100, 1V108HA-500, 1V108HB-1, 1V108HB-2, 1V108HB-5, 1V108HB-10, 1V108HB-30, 1V108HB-50, 1V108HB-100, 1V108HB-500;
-
- 1V109HA-1, 1V109HA-2, 1V109HA-5, 1V109HA-10, 1V109HG-1, 1V109HG-5, 1V109HG-10;
-
- 1V122HB-1, 1V122HB-2, 1V122HB-5, 1V122HB-10, 1V122HB-30, 1V122HB-100, 1V122HB-500, 1V122TB-1, 1V122TB-2, 1V122TB-5, 1V122TB-10,
1V109HG-2,
1V122HB-50,
1V122TB-30,
1V122TB-50, 1V122TB-100, 1V122TB-500, 1V122HA-1, 1V122HA-2, 1V122HA-5, 1V122HA-10, 1V122HA-30, 1V122HA-50, 1V122HA-100, 1V122HA-500, 1V122HB-5-01, 1V122HB-500-01, 1V122TB-30-01, 1V122HA-2-01,
1V122HB-10-01,
1V122TB-1-01, 1V122TB-50-01, 1V122HA-5-01,
1V122HB-30-01,
1V122TB-2-01, 1V122TB-100-01, 1V122HA-10-01,
1V122HB-1-01,
1V122HB-50-01, 1V122TB-5-01, 1V122TB-500-01, 1V122HA-30-01,
1V122HB-2-01,
1V122HB-100-01, 1V122TB-10-01,
1V122HA-1-01, 1V122HA-50-01,
1V122HA-100-01, 1V122HA-500-01;
-
- 1V151HA-1, 1V151HA-2,
1V151HA-5,
1V151HC-2, 1V151HC-5, 1V151HC-30, 1V151HC-50;
-
- 1V152HE-2, 1V152HE-5, 1V152HE-50, 1V152HA-2, 1V152HA-5, 1V152HA-50;
-
- 1V155HA-10, 1V155HA-30;
-
- 1V157HC-1, 1V157HC-2, 1V157HC-5, 1V157HC-100, 1V157HC-500, 1V157HC-1000;
-
- 1V158HA-1, 1V158HA-2, 1V158HA-5, 1V158HA-100;
-
- 1V159HA-0,1, 1V159HA-1, 1V159HA-2,
1V151HA-30,
1V151HA-50,
1V151HC-1,
1V152HC-2,
1V152HC-5,
1V152HC-50,
1V157HC-10,
1V157HC-30,
1V157HC-50,
1V158HA-10,
1V158HA-30,
1V158HA-50,
1V159HA-5,
1V159HA-10, 1V159HC-0,1, 1V159HC-1, 1V159HC-2, 1V159HC-5, 1V159HC-10; 1V159HC-30; 1V201HA-50(T),
1V159HA-30,
-
- 1V201HH-50, 1V201HT-50(T);
-
- 1V202TH-50,
1V202TT-50(T);
-
- 1V203HH-50, 1V203HT-50(T);
1V201HA-50,
1V201HM-50,
1V201HM-50(T),
1V202TA-50,
1V203HA-50,
1V202TM-50,
1V203HM-50,
1V202TA-50(T),
1V203HA-50(T),
1V202TM-50(T),
1V203HM-50(T),
-
-
- 1V209HA-50, 1V209HM-50;
-
- 1V211TT-100; 1V212TH-10;
-
- 1V213HH-10, 1V213HH-30, 1V213HH-50, 1V213HH-100;
-
- 1V214HH-25, 1V214HM-25;
-
- 1V215HH-30, 1V215HM-30;
-
- 1V223HP-10;
-
- 1V224HP-10;
1V242TH-200,
-
- 1V242TA-100, 1V242TA-200, 1V242TA-500, 1V242TH-100,
1V242TH-500, 1V242TM-100, 1V242TM-200, 1V242TM-500;
-
- 1V251HA-100, 1V251HM-100;
-
- 1V252HA-100, 1V252HM-100;
-
- 1V253HA-20, 1V253HM-20;
-
- 1V265HN-10, 1V265HN-30, 1V265HN-100;
-
- 1V266HN-10, 1V266HN-30;
-1V290HA-10, 1V290HA-10-01, 1V290HA-10-02, 1V290HA-100, 1V290HA-100-01, 1V290HA-100-02;
-1V295HT-10, 1V295HT-30, 1V295HT-50, 1V295HT-100;
-
- 1V296HT-10, 1V296HT-30, 1V296HT-100;
-
- 1V304HA-0,5, 1V305TB-1;
-
- 1V401HB-500, 1V401HB-1000, 1V401HV-500, 1V401HV-1000;
-
- 1V421TA;
-
- 1V451HC-500, 1V451HC-1000;
-
- 1V752HA-10, 1V752HA-30, 1V752HA-50, 1V752HA-100.
Модификации акселерометров различаются амплитудным, частотным диапазонами измерений, коэффициентом преобразования, количеством измерительных осей, способом закрепления на объекте, типом выхода, материалом корпуса. Конструктивные особенности акселерометров приведены в таблице 1.

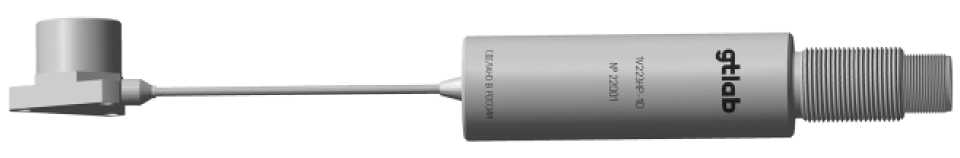

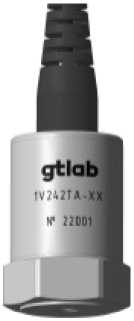

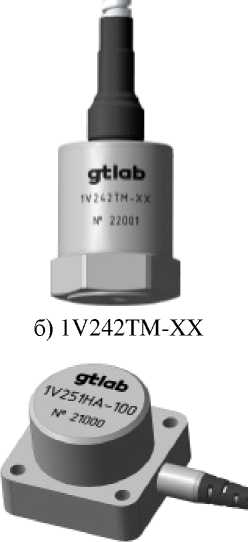

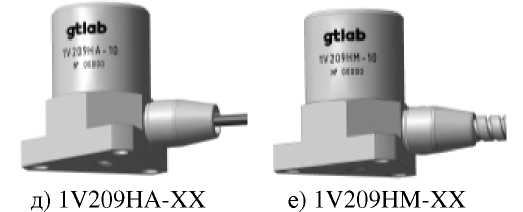

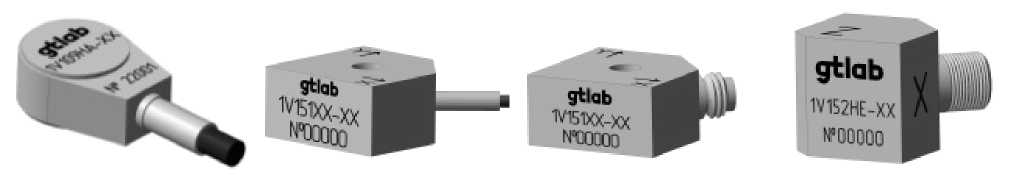

Общий вид акселерометров приведён на рисунках 1 - 4. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус акселерометра. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование акселерометров не предусмотрено.
Структура обозначений акселерометров (символы «Х», «(Т)» могут отсутствовать):
-ХХ
Х ХХ Х
-ХХ (Т)
обозначение, определяющее наличие выхода по температуре дополнительные конструктивные особенности
(материал корпуса, размер резьбы, габариты корпуса)____________
значение коэффициента преобразования, мВ/g (до 4-х символов)
буквенное обозначение, определяющее тип кабельной заделки и соединителя:
А - кабельный вывод; М - кабельный вывод в металлорукаве;
В - соединитель одно контактный (10-32 UNF);
C - соединитель четырёх контактный (1/4-28 UNF);
Е - соединитель трёх контактный (М6х0,5);
Н - соединитель двух контактный (5/8-24 UNEF);
N - соединитель четырёх контактный (М12х 1);
Т - соединитель трёх контактный (5/8-24 UNEF);
Р - соединитель 2РМГ14Б4Ш; G - соединитель одно контактный (М2,5х0,35);
S - соединитель SMA; V - соединитель одно контактный (12-32 UNEF)
буквенное обозначение, определяющее направление сигнальных выводов:
Т - вертикальное расположение; Н - горизонтальное расположение______
порядковый номер разработки
порядковый номер в соответствии с назначением:
0 - эталонные акселерометры, 1 - акселерометры общего назначения; 2, 6 - акселерометры промышленные; 3 - ударные акселерометры;
4 - высокочувствительные акселерометры; 7 - подводные акселерометры
буквенное обозначение, соответствующее выходному сигналу: V - напряжение индекс измеряемой физической величины: 1 - ускорение
Примечание - далее по тексту запись, например: 1V122 обозначает все акселерометры 1V122ХХ-ХХ-ХХ; 1V201 обозначает все акселерометры I У201ХХ-ХХ(Т).
Таблица 1 - Конструктивные особенности акселерометров
|
Модификация |
Кол-во изм. осей |
Способ крепления |
Тип выхода |
Материал корпуса |
|
1 |
2 |
3 |
4 |
5 |
|
1V001HB-100 1V002HB-ХХ 1V003HB-100 |
1 |
шпилька M5 |
горизонтальный разъём (10-32 UNF) |
нержавеющая сталь |
|
1V102HB-XX |
1 |
шпилька M5 |
горизонтальный разъём (10-32 UNF) |
нержавеющая сталь |
|
1V102HА-XX |
горизонтальный встроенный кабель | |||
|
1V102TB-XX |
вертикальный разъём (10-32 UNF) | |||
|
1V102HB-ХХ-01 |
1 |
шпилька M5 |
горизонтальный разъём (10-32 UNF) |
титановый сплав |
|
1V102HА-ХХ-01 |
горизонтальный встроенный кабель | |||
|
1V102ТB-ХХ-01 |
вертикальный разъём (10-32 UNF) | |||
|
1V103TB-XX |
1 |
клеевой |
вертикальный разъём (10-32 UNF) |
титановый сплав |
|
1V103TA-XX |
вертикальный встроенный кабель | |||
|
1V104HA-XX |
горизонтальный встроенный кабель | |||
|
1V105HA-ХХ |
1 |
резьбовой хвостовик (10-32 UNF) |
горизонтальный встроенный кабель |
титановый сплав |
|
1V106HA-XX |
1 |
шпилька M3 |
горизонтальный встроенный кабель горизонтальный разъём (10-32 UNF) |
титановый сплав |
|
1V106HB-XX | ||||
|
1V107HA-XX |
1 |
клеевой |
горизонтальный встроенный кабель |
нержавеющая сталь |
|
1V107HG-XX |
горизонтальный разъём (M2,5) | |||
|
1V108TB-XX |
1 |
клеевой |
вертикальный разъём (10-32 UNF) |
титановый сплав |
|
1V108TA-XX |
вертикальный встроенный кабель | |||
|
1V108HB-XX |
горизонтальный разъём (10-32 UNF) | |||
|
1V108HA-XX |
горизонтальный встроенный кабель | |||
|
1V109HA-XX |
1 |
клеевой |
горизонтальный встроенный кабель |
нержавеющая сталь |
|
1V109HG-XX |
горизонтальный разъём (M2,5) | |||
|
1V122HB-XX |
1 |
шпилька M5 |
горизонтальный разъём (10-32 UNF) |
нержавеющая сталь |
|
1V122HА-XX |
горизонтальный встроенный кабель | |||
|
1V122TB-XX |
вертикальный разъём (10-32 UNF) | |||
|
1V122HB-XX-01 |
горизонтальный разъём (10-32 UNF) |
титановый сплав | ||
|
1V122HА-XX-01 |
горизонтальный встроенный кабель | |||
|
1V122TB-XX-01 |
вертикальный разъём (10-32 UNF) | |||
|
1V151HA-XX |
3 |
винт M5 |
горизонтальный встроенный кабель |
титановый сплав |
|
1V151HC-XX |
горизонтальный разъём (4-конт. 1/4-28 UNF) | |||
|
1V152HС-XX |
3 |
шпилька M5 |
титановый сплав | |
|
1V152HE-XX |
горизонтальный разъём (3-конт. М6х0,5) | |||
|
1V152HA-XX |
горизонтальный встроенный кабель | |||
|
1V155HA-XX |
3 |
винт M5 |
горизонтальный встроенный кабель | |
|
1V157HC-XX |
3 |
винт M3; шпилька M5; клеевой |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
нержавеющая сталь |
|
1V158HA-XX |
3 |
шпилька M5; клеевой |
горизонтальный встроенный кабель |
титановый сплав |
|
1V159HA-XX |
3 | |||
|
1V159HC-XX |
шпилька M5; клеевой |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
титановый сплав |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
1V201HH-XX |
горизонтальный разъём (2-х конт. 5/8-24 UNЕF) | |||
|
1V201HA-XX |
горизонтальный встроенный кабель | |||
|
1V201HA-XX(T) |
1 |
винт М6 |
нержавеющая | |
|
1V201HM-XX |
горизонтальный встроенный кабель |
сталь | ||
|
1V201HM-XX(T) |
с металлорукавом | |||
|
1V201HT-XX(T) |
горизонтальный разъём (3-х конт. 5/8-24 UNЕF) | |||
|
1V203HH-XX |
горизонтальный разъём (2-х конт. 5/8-24 UNЕF) | |||
|
1V203HA-XX |
горизонтальный встроенный кабель | |||
|
1V203HA-XX(T) |
1 |
винт М6 |
нержавеющая | |
|
1V203HM-XX |
горизонтальный встроенный кабель |
сталь | ||
|
1V203HM-XX(T) |
с металлорукавом | |||
|
1V203HT-XX(T) |
горизонтальный разъём (3-х конт. 5/8-24 UNЕF) | |||
|
1V202TH-XX |
1 |
шпилька М6 |
вертикальный разъём (2-х конт. 5/8-24 UNЕF) |
нержавеющая |
|
1V202TA-XX |
вертикальный встроенный кабель |
сталь | ||
|
1V202TA-XX(T) |
вертикальный встроенный кабель | |||
|
1V202TM-XX |
вертикальный встроенный кабель | |||
|
1V202TM-XX(T) |
1 |
шпилька М6 |
с металлорукавом |
нержавеющая |
|
1V202TT-XX(T) |
вертикальный разъём (3-х конт. 5/8-24 UNЕF) |
сталь | ||
|
1V209HA-XX |
3 винта М4; |
горизонтальный встроенный кабель |
нержавеющая | |
|
1V209HM-XX |
1 |
шпилька M5 |
горизонтальный встроенный кабель с металлорукавом |
сталь |
|
1V211TT-100 |
1 |
шпилька M6 |
вертикальный разъём (3-конт. 5/8-24 UNEF) |
нержавеющая сталь |
|
1V212TH-10 |
1 |
шпилька M6 |
вертикальный разъём (2-конт. 5/8-24 UNEF) |
нержавеющая сталь |
|
1V213HH-XX |
1 |
винт M6 |
горизонтальный разъём | |
|
1V214HH-25 |
винт M6 |
(2-конт. 5/8-24 UNEF) | ||
|
1V214HM-25 |
1 |
(невыпадающий ) |
горизонтальный встроенный кабель |
нержавеющая |
|
1V215HM-30 |
с металлорукавом |
сталь | ||
|
1V215HN-30 |
1 |
3 винта М4 |
горизонтальный разъём (4-конт. М12х1) | |
|
1V223HP-10 |
1 |
3 винта М4 |
разъём 2РМГ14Б4Ш |
нержавеющая |
|
1V224HP-10 |
1 |
4 винта M4 |
сталь | |
|
1V242TH-XX |
вертикальный разъём (2-конт. 5/8-24 UNEF) |
нержавеющая | ||
|
1V242TA-XX |
1 |
шпилька M6 |
вертикальный встроенный кабель |
сталь |
|
1V242TM-XX |
вертикальный встроенный кабель с металлорукавом |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
1V251HA-100 |
3 |
4 винта M3 |
горизонтальный встроенный кабель |
нержавеющая сталь |
|
1V252HA-100 | ||||
|
1V253HA-20 | ||||
|
1V251HM-100 |
горизонтальный встроенный кабель с металлорукавом | |||
|
1V252HM-100 | ||||
|
1V253HM-20 | ||||
|
1V265HN-XX |
3 |
винт M6 (невыпадающий ) |
горизонтальный разъём (4-конт. М12х1) |
нержавеющая сталь |
|
1V266HN-XX |
3 |
винт M6 | ||
|
1V290HA-XX-XX |
2 |
клеевое |
горизонтальный встроенный кабель | |
|
1V295HT-XX |
2 |
винт M6 |
горизонтальный разъём (3-конт. 5/8-24 UNEF) | |
|
1V296HT-XX |
2 | |||
|
1V304HA-0,5 |
1 |
клеевой |
горизонтальный встроенный кабель |
титановый сплав |
|
1V305TB-1 |
1 |
резьбовой хвостовик М6 |
вертикальный разъём (10-32 UNF) | |
|
1V401HB-XX |
1 |
шпилька М5 |
горизонтальный разъём (12-32 UNEF) |
нержавеющая сталь |
|
1V401HV-XX | ||||
|
1V421TA |
1 |
резьбовой хвостовик M14 |
вертикальный встроенный кабель |
нержавеющая сталь |
|
1V451HC-XX |
3 |
винт M5 |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
нержавеющая сталь |
|
1V752HA-XX |
3 |
шпилька M5 |
горизонтальный встроенный кабель |
а) 1V001HB-100, 1V002HB-XX,
б) 1V102HB-XX,
1V102HB-XX-01
в) 1V102HA-XX,
1V102HA-XX-01
171021
ГРООООП
г) 1V102TB-XX,
1V102ТВ-XX-01
в) 1V108HB-XX
д) 1V108TA-XX
б) 1V108TB-XX
е) 1V122HA-XX,
1V122HA-XX-01
Рисунок 1 - Общий вид акселерометров
ж) 1V122TB-XX,
1V122TB-XX-01
з) 1V122HB-XX,
1V122HB-XX-01
и) 1V109HG-XX
л) 1V152HE-XX
к) 1V109HA-XX
и) 1V151HA-XX
к) 1V151HC-XX
м) 1V157HC-XX
м) 1V152HC-XX
н) 1V152HA-XX
л) 1V155HA-XX
gtlab
1V20fHH ■
MTIDCOO-
1V212TH-10
1V202TM-XX(T)
1V202TA-XX(T)
Рисунок 2 - Общий вид акселерометров
с) 1V215HM-30
а) 1V215HN-30
д) 1V223HP-10
е) 1V224HP-10
в. t’- _L L , JV2W:XXJ(^ ( I
г) 1V290HA-XX-ХХ
■-Ч
з) 1V251HA-100, 1V252HA-100, 1V253HA-20
в) 1V242TH-XX
г) 1V242TA-XX
1V421TA
ismDQOQ^
д) 1V421TA
и) 1V251HM-100,
1V252HM-100, 1V253HM-20
gtla
1V2b5HN
'^’Хихз
•Чей
к) 1V265HN-XX
л) 1V266HN-XX
Рисунок 3 - Общий вид акселерометров
м) 1V295HT-XX
н) 1V296HT-XX
о) 1V304HA-0,5
а) 1V401HX-XX
б) 1V451HC-XX
Рисунок 4 - Общий вид акселерометров
е) 1V752HA-XX
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2): | |
|
- для 1VXXXXX-1000 |
100 |
|
- для 1VXXXXX-500 |
50 |
|
- для 1VXXXXX-200 |
20 |
|
- для 1VXXXXX-100 |
10 |
|
- для 1VXXXXX-50 |
5 |
|
- для 1VXXXXX-30 |
3 |
|
- для 1VXXXXX-25 |
2,5 |
|
- для 1VXXXXX-20 |
2 |
|
- для 1VXXXXX-10 |
1 |
|
- для 1VXXXXX-5 |
0,5 |
|
- для 1VXXXXX-2 |
0,2 |
|
- для 1VXXXXX-1 |
0,1 |
|
- для IVXXXXX-0,5 |
0,05 |
|
0,01 |
|
- канал 1 |
1000 |
|
- канал 2 |
25 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для всех модификаций (кроме 1V001, 1V002, 1V003, 1V105, 1V107, 1V108, 1V109, 1V158, 1V159, 1V211TT-100, 1V223HP-10, 1V224HP-10, 1V265, 1V266, 1V290, 1V295, 1V296, 1V304HA-0,5, 1V305TB-1, 1V421TA) |
±10 |
|
±5 |
|
1V296 |
±15 |
|
- для 1V290, 1V304HA-0,5, 1V305TB-1, 1V421TA |
±20 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитуды ускорения, м/с2: | |
|
- для 1V421TA, канал 1 |
от 0,05 до 1,8 |
|
- для 1V421TA, канал 2 |
от 0,1 до 70 |
|
- для 1VXXXXX-1000 |
от 0,05 до 50 |
|
- для 1VХХХХХ-500 |
от 0,1 до 100 |
|
- для 1V252HХ-100 |
от 0,1 до 190 |
|
- для 1VXXXXX-200 |
от 0,1 до 250 |
|
- для 1V253HX-20 |
от 0,1 до 390 |
|
- для 1VХХХХХ-100, (кроме 1У252НХ-100) |
от 0,5 до 500 |
|
- для 1VХХХХХ-50 |
от 1 до 1000 |
|
- для 1VXХХХХ-30 |
от 1 до 1600 |
|
- для 1VХХХXX-25 |
от 2 до 2000 |
|
- для 1VХХХХХ-10 |
от 5 до 5000 |
|
- для 1VХХХХХ-5 |
от 10 до 10000 |
|
- для 1VХХХХХ-2 |
от 25 до 25000 |
|
- для 1VХХХХХ-1 |
от 50 до 50000 |
|
- для 1VХХХХХ-0,5, 1УХХХХХ-0,1 |
от 100 до 100000 |
|
Нелинейность амплитудной характеристики, %, в пределах: | |
|
- от минимального измеряемого ускорения до 300 м/с2 включительно |
±1 |
|
- от 300 м/с2 до максимального измеряемого ускорения |
±4 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее: | |
|
- для 1V290 |
2 |
|
- для 1V451HC-1000 |
4 |
|
- для 1V251HХ-100, 1V252HХ-100, 1V253HХ-20 |
5 |
|
- для 1V401HX-1000, 1V451HC-500 |
6 |
|
- для 1V242ХХ-500 |
8 |
|
- для 1V401HX-500 |
9 |
|
- для 1V213HH-100, 1V296HT-100 |
10 |
|
- для 1V002, 1V213HH-50, 1V242ХХ-100, 1V242ХХ-200 |
12 |
|
- для 1V213HH-30, 1V215HX-30, 1V223HP-10, 1V224HP-10, 1V265, | |
|
1V266HN-30, 1V295, 1V296HT-30 |
15 |
|
- для 1V421TA |
16 |
|
- для 1V109HX-10, 1V157HC-500, 1V157HC-1000, 1V214HX-25 |
20 |
|
- для 1V109HX-10, 1V209 |
25 |
|
- для 1V106HХ-500, 1V107НХ-100, 1V155, 1V157HC-10, 1V157HC-30, | |
|
1V157HC-50, 1V157HC-100, 1V158 (кроме 1V158HA-1, 1V158HA-2, | |
|
1V158HA-5), 1V159НX-10, 1V159НX-30, 1V201, 1V202, 1V203, 1V211TT-100, | |
|
1V212TH-10, 1V213HH-10, 1V266HN-10, 1V296HT-10, 1V752 |
30 |
|
- для 1V001, 1V003, 1V109 (кроме 1V109HX-10) |
35 |
|
- для 1V106 (кроме 1V106HХ-500), 1V158HA-1, 1V158HA-2, 1V158HA-5 |
40 |
|
- для 1V103XX-30, 1V103XX-50, 1V104HA-30, 1V104HA-50, 1V108 | |
|
(кроме 1V108XX-1, 1V108XX-2, 1V108XX-5), 1V151HX-30, 1V151HX-50, | |
|
1V152HX-50, 1V157HC-1, 1V157HC-2, 1V157HC-5, 1V159НX-5 |
45 |
|
- для 1V102 (кроме 1V102XX-1-01, 1V102XX-2-01), 1V122 (кроме | |
|
1V122XX-1, 1V122XX-2), 1V105 (кроме 1V105HA-1, 1V105HA-2, | |
|
1V105HA-5), 1V107 (кроме 1V107НХ-1OO) |
50 |
|
- для 1V103XX-2, 1V103XX-5, 1V104HA-2, 1V104HA-5 |
55 |
|
Наименование характеристики |
Значение |
|
Частота установочного резонанса в осевом направлении, кГц, не менее: | |
|
- для 1V105HA-1, 1V105HA-2, 1V105HA-5, 1V108XX-1, 1V108XX-2, | |
|
1V108XX-5, 1V151 (кроме 1V151HX-30, 1V151HX-50), 1V152 (кроме | |
|
1V152HX-50), 1V159НX-0,1, 1V159НX-1, 1V159НX-2 |
60 |
|
- для 1V102XX-1-01, 1V102XX-2-01, 1V122XX-1, 1V122XX-2 |
70 |
|
- для 1V304HA-0,5, 1V305TB-1 |
90 |
|
Диапазон рабочих частот (неравномерность частотной характеристики | |
|
в пределах ±12,5 %), Гц: | |
|
- для 1V290 |
от 5 до 500 |
|
- для 1V451HC-1000 |
от 0,1 до 600 |
|
- для 1V252HХ-100, 1У253НХ-20 |
от 0,1 до 800 |
|
- для 1V251HХ-100 |
от 1 до 800 |
|
- для 1V451HC-500 |
от 0,1 до 1000 |
|
- для 1V214HX-25, 1V215HX-30 |
от 7 до 1000 |
|
- для 1V401HX-1000 |
от 0,1 до 1600 |
|
- для 1V401HX-500 |
от 0,1 до 3000 |
|
- для 1V213HH-100, 1V296HТ-100 |
от 1 до 3000 |
|
- для 1V002 (кроме 1V002HB-1000), 1V242ХХ-100, 1V242ХХ-200 |
от 0,1 до 4000 |
|
- для 1V002HB-1000 |
от 0,25 до 4000 |
|
- для 1V213HH-50 |
от 1 до 4000 |
|
- для 1V421TA |
от 800 до 4000 |
|
- для 1V242ХХ-500 |
от 0,1 до 2500 |
|
- для 1V213HH-30, 1V265, 1V266HN-30, 1V295, 1V296HТ-30 |
от 1 до 5000 |
|
- для 1V223HP-10, 1V224HP-10 |
от 20 до 5000 |
|
- для 1V157HC-500, 1V157HC-1000 |
от 0,5 до 6000 |
|
- для 1V209 |
от 0,5 до 8000 |
|
- для 1V212TH-10 |
от 0,5 до 9000 |
|
- для 1V106ХХ-5OO, 1V107HX-100, 1V157HC-10, 1V157HC-30, 1V157HC- | |
|
50, 1V157HC-100, 1V305TB-1 |
от 0,5 до 10000 |
|
- для 1V155, 1V158 (кроме 1V158HA-1, 1V158HA-2, 1V158HA-5), | |
|
1V159HX-10, 1V159HX-30, 1V201, 1V202, 1V203, 1V213HH-10, 1V266HN- | |
|
10, 1V296HT-10, 1V752 |
от 1 до 10000 |
|
- для 1V211TT-100 |
от 30 до 10000 |
|
- для 1V001, 1V003, 1V106 (кроме 1V106ХХ-5OO) |
от 0,5 до 12000 |
|
- для 1V109 (кроме 1V109HX-10) |
от 1 до 12000 |
|
- для 1V109HX-10 |
от 1 до 8000 |
|
- для 1V158HA-1, 1V158HA-2, 1V158HA-5 |
от 1 до 13000 |
|
- для 1V107 (кроме 1У107НХ-100), 1V108 (кроме 1V108XX-1, 1V108XX-2, | |
|
1V108XX-5), 1V151HX-30, 1V151HX-50, 1V152HX-50 |
от 0,5 до 15000 |
|
- для 1V157HC-1, 1V157HC-2, 1V157HC-5, 1V159HX-5 |
от 1 до 15000 |
|
- для 1V105 (кроме 1V105HA-1, 1V105HA-2, 1V105HA-5) |
от 4 до 15000 |
|
- для 1V105HA-1, 1V105HA-2, 1V105HA-5 |
от 4 до 18000 |
|
- для 1V103TX-30, 1V103TX-50, 1V104HA-30, 1V104HA-50 |
от 5 до 15000 |
|
- для 1V102 (кроме 1V102XX-1-01, 1V102XX-2-01), 1V122 (кроме | |
|
1V122XX-1, 1V122XX-2) |
от 0,5 до 16000 |
|
- для 1V102XX-1-01, 1V102XX-2-01, 1V122XX-1, 1V122XX-2 |
от 5 до 20000 |
|
- для 1V103TX-2, 1V103TX-5, 1V104HA-2, 1V104HA-5 |
от 5 до 18000 |
|
- для 1V159HX-0,1, 1V159HX-1, 1V159HX-2 |
от 1 до 20000 |
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот (неравномерность частотной характеристики в пределах ±12,5 %), Гц: - для 1V108XX-1, 1V108XX-2, 1V108XX-5, 1V151 (кроме 1V151HX-30, 1V151HX-50), 1V152HX-ХХ (кроме 1V152HX-50) |
от 5 до 20000 |
|
- для 1V304HA-0,5 |
от 20 до 20000 |
|
Относительный коэффициент поперечного преобразования, %, не более: - для всех модификаций (кроме 1V001, 1V003, 1V252ХХ-100, 1У253ХХ-20) |
5 |
|
- для 1V001, 1V003, 1V252ХХ-100, 1V253ХХ-20 |
3 |
|
Основная относительная погрешность измерений ускорения в рабочих диапазонах амплитуд и частот, %, в пределах |
±15 |
|
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах |
±0,2 |
|
Нормальные условия измерений - температура окружающей среды, °С |
от +18 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот (неравномерность частотной характеристики в пределах ±45 %)*, Гц: - для 1V451HC-1000 |
от 0,04 до 900 |
|
- для 1V290 |
от 1 до 1000 |
|
- для 1V451HC-500 |
от 0,04 до 1500 |
|
- для 1V214HX-25, 1V215HX-30 |
от 4 до 1500 |
|
- для 1V252HХ-100, 1У253НХ-20 |
от 0,1 до 2400 |
|
- для 1V251HХ-100 |
от 0,5 до 2400 |
|
- для 1V401HX-1000 |
от 0,04 до 3000 |
|
- для 1V401HX-500 |
от 0,04 до 4500 |
|
- для 1V242ХХ-500 |
от 0,1 до 4000 |
|
- для 1V213HH-100, 1V296HТ-100 |
от 0,5 до 5000 |
|
- для 1V002 (кроме 1V002HB-1000) |
от 0,05 до 6000 |
|
- для 1V002HB-1000, 1V242ХХ-100, 1V242ХХ-200 |
от 0,1 до 6000 |
|
- для 1V213HH-50 |
от 0,5 до 6000 |
|
- для 1V421TA |
от 500 до 6000 |
|
- для 1V213HH-30, 1V265, 1V266HN-30, 1V295, 1V296HТ-30 |
от 0,5 до 7000 |
|
- для 1V223HP-10, 1V224HP-10 |
от 10 до 8000 |
|
- для 1V157HC-500, 1V157HC-1000 |
от 0,2 до 10000 |
|
- для 1V209 |
от 0,3 до 12000 |
|
- для 1V157HC-10, 1V157HC-30, 1V157HC-50, 1V157HC-100 |
от 0,2 до 15000 |
|
- для 1V106ХХ-500, 1V107HX-100, 1V212TH-10 |
от 0,3 до 15000 |
|
- для 1V155, 1V158 (кроме 1V158HA-1, 1V158HA-2, 1V158HA-5), 1V159HX-10, 1V159HX-30, 1V201, 1V202, 1V203, 1V752, 1V213HH-10, |
от 0,5 до 15000 |
|
1V266HN-10, 1V296HT-10 - для 1V211TT-100 |
от 10 до 15000 |
|
- для 1V001, 1V003 |
от 0,3 до 18000 |
|
- для 1V109 (кроме 1V109HX-10) |
от 0,5 до 18000 |
|
- для 1V109HX-10 |
от 0,5 до 12000 |
|
- для 1V106 (кроме 1V106ХХ-500), 1V107 (кроме1¥107НХ-100), 1V151HX-30, 1V151HX-50, 1V152HX-50 |
от 0,3 до 22500 |
|
Наименование характеристики |
Значение |
|
Диапазон частот (неравномерность частотной характеристики в пределах ±45 %)*, Гц | |
|
- для 1V158HA-1, 1V158HA-2, 1V158HA-5 |
от 0,5 до 20000 |
|
- для 1V103TX-30, 1V103TX-50 |
от 3 до 22000 |
|
от 5 до 20000 |
|
1V151HX-50), 1V152 (кроме 1V152HX-50) |
от 3 до 30000 |
|
- для 1V157HC-1, 1V157HC-2, 1V157HC-5, 1V159HX-5 |
от 0,5 до 22500 |
|
от 3 до 22500 |
|
1V122XX-1, 1V122XX-2) |
от 0,3 до 24000 |
|
- для 1V102XX-1-ХХ, 1V102XX-2-ХХ, 1V122XX-1, 1V122XX-2 |
от 3 до 30000 |
|
- для 1V105 (кроме 1V105HA-1, 1V105HA-2, 1V105HA-5) |
от 1 до 24000 |
|
- для 1V105HA-1, 1V105HA-2, 1V105HA-5 |
от 1 до 30000 |
|
- для 1V305TB-1 |
от 1 до 25000 |
|
- для 1V103TX-2, 1V103TX-5 |
от 3 до 27000 |
|
- для 1V159HX-0,1, 1V159HX-1, 1V159HX-2 |
от 0,5 до 30000 |
|
- для 1V104HA-2, 1V104HA-5 |
от 3 до 30000 |
|
- для 1V304HA-0,5 |
от 10 до 45000 |
|
* - не нормируемый диапазон, определяется при заказе и указывается |
в паспорте |
|
(не выходящий за указанные границы) | |
|
Параметры питания: а) для всех модификаций (кроме 1V211TT-100, 1V223HP-10, 1V224HP-10, 1V252XX-100, 1V253XX-20, 1V421TA): | |
|
- напряжение постоянного тока, В |
от +18 до +30 |
|
- ток питания, мА |
от 2 до 20 |
|
б) для 1V211TT-100, 1V223HP-10, 1V224HP-10: | |
|
- напряжение постоянного тока, В |
от -18 до -30 |
|
- ток питания, мА |
от 2 до 20 |
|
в) для 1V252XX-100: | |
|
- напряжение постоянного тока, В |
от +4,5 до +25 |
|
- ток потребления, мА, не более |
10 |
|
г) для 1V253XX-20: | |
|
- напряжение постоянного тока, В |
от +3 до +5,5 |
|
- ток потребления, мА, не более |
3 |
|
д) для 1V421TA | |
|
- двухполярное напряжение постоянного тока, В |
±(3,3±0,1) |
|
- ток потребления, мА, не более |
±10 |
|
Масса (без кабеля), г, не более: | |
|
- для 1V304HA-0,5 |
0,13 |
|
- для 1V109 (кроме 1V109HX-10) |
1,0 |
|
- для 1V109HX-10 |
1,2 |
|
- для 1V107 (кроме 1V107HX-100) |
1,7 |
|
- для 1V107HX-100 |
1,9 |
|
- для 1V103TX-2, 1V103TX-5, 1V104 |
2,0 |
|
- для 1V103TX-30, 1V103TX-50 |
2,5 |
|
- для 1V105 |
2,6 |
|
- для 1V108, 1V305TB-1 |
5,0 |
|
- для 1V158 (кроме 1V158HA-1, 1V158HA-2, 1V158HA-5) |
7,5 |
|
Наименование характеристики |
Значение |
|
Масса (без кабеля), г, не более: - для 1V158HA-1, 1V158HA-2, 1V158HA-5 |
6,5 |
|
- для 1V102 (кроме 1V102ХX-XX-01) |
10,5 |
|
- для 1V102ХX-XX-01 |
7,5 |
|
- для 1V159XX-XX |
7,1 |
|
- для 1V106 (кроме 1V106ХХ-500) |
7,4 |
|
- для 1V106ХХ-500 |
8,5 |
|
- для 1V122XX-XX-01, 1V152, 1V290 |
9,0 |
|
- для 1V752 |
11 |
|
- для 1V122X (кроме 1V122XX-XX-01) |
12 |
|
- для 1V151 |
21 |
|
- для 1V202 |
48 |
|
- для 1V155 |
50 |
|
- для 1V212TH-10 |
52 |
|
- для 1V157 (кроме 1V157HC-500, 1V157HC-1000) |
60 |
|
- для 1V157HC-500, 1V157HC-1000 |
65 |
|
- для 1V001 |
66 |
|
- для 1V203, 1V211TT-100, 1V213HH-ХХ (кроме 1V213HH-100) |
70 |
|
- для 1V213HH-100 |
80 |
|
- для 1V201 |
86 |
|
- для 1V265, 1V295 |
100 |
|
- для 1V209, 1V251, 1V252, 1V253 |
90 |
|
- для 1V242ХХ-100, 1V242XX-200, 1V223HP-10 |
95 |
|
- для 1V401HX-500 |
105 |
|
- для 1V242ХХ-500 |
110 |
|
- для 1V215HX-30 |
120 |
|
- для 1V224HP-10 |
125 |
|
- для 1V401HX-1000, 1V265, 1V295 |
140 |
|
- для 1V002, 1V003 |
150 |
|
- для 1V266, 1V296 |
160 |
|
- для 1V214 |
180 |
|
- для 1V451HC-500 |
495 |
|
- для 1V451HC-1000 |
600 |
|
- для 1V421TA |
900 |
|
Габаритные размеры, мм, не более: а) диаметрхвысота: - для 1V001 |
22,0x28,5 |
|
- для 1V002 |
22,0x39,0 |
|
- для 1V102HX-XX, 1V102HX-XX-01 |
11,0x16,0 |
|
- для 1V102TB-XX, 1V102TB-XX-01 |
11,0x23,5 |
|
- для 1V103 |
8,5x9,4 |
|
- для 1V104 |
8,2x8,0 |
|
- для 1V105 |
8,0x10,0 |
|
- для 1V106 |
16,0x10,0 |
|
- для 1V122HX-XX, 1V122HX-XX-01 |
11,0x19,5 |
|
- для 1V122TB-XX, 1V122TB-XX-01 |
11,0x26,0 |
|
- для 1V201XX-XX, 1V201XX-XX(T) |
40,0x20,0 |
|
- для 1V202TH-XX, 1V202TT-XX(T) |
18,0x44,0 |
|
- для 1V202TA-XX, 1V202TA-XX(T), 1V202TM-XX, 1V202TM-XX(T) |
18,0x20,5 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: а) диаметрхвысота: | |
|
- для 1V209 |
37,5x37,0 |
|
- для 1V211TT-100 |
24,0x52,0 |
|
- для 1V212TH-10 |
18,0x46,0 |
|
- для 1V215HX-30 |
22,8x38,0 |
|
- для 1V223HP-10 |
37,5x33,5 |
|
- для 1V242TA-XX, 1V242TM-XX |
24,0x37,0 |
|
- для 1V242TH-XX |
24,0x57,0 |
|
- для 1V265, 1V295 |
35,0x25,0 |
|
- для 1V266, 1V296 |
40,0x26,5 |
|
- для 1V290HA-XX |
7,3x38,0 |
|
- для 1V290HA-XX-01 |
7,8x38,0 |
|
- для 1V290HA-XX-02 |
8,8x38,0 |
|
- для 1V304HA-0,5 |
3,0x2,6 |
|
- для 1V305TB-1 |
9,0x16,5 |
|
- для 1V401 |
32,0x26,2 |
|
- для 1V003 |
30,0x30,0 |
|
- для 1V421TA |
54,0x117,0 |
|
б) длина^ширина^высота: | |
|
- для 1V107 |
12,4x7,8x3,8 |
|
- для 1V108TX-XX |
10,0x10,0x17,0 |
|
- для 1V108HX-XX |
10,0x10,0x10,0 |
|
- для 1V109 |
9,0x6,6x3,5 |
|
- для 1V151 |
22,0x22,0x11,0 |
|
- для 1V152 |
13,5x13,5x12,5 |
|
- для 1V155 |
28,0x28,0x14,0 |
|
- для 1V157 |
19,5x19,5x19,5 |
|
- для 1V158, 1V752 |
12,0x12,0x12,0 |
|
- для 1V159 |
10,5x10,5x10,5 |
|
- для 1V203HH-XX, 1V203HT-XX(T) |
51,0x18,0x20,0 |
|
- для 1V203HA-XX, 1V203HA-XX(T), 1V203HM-XX, 1V203HM-XX(T) |
31,0x18,0x20,0 |
|
- для 1V213 |
51,0x18,0x26,5 |
|
- для 1V214 |
56,0x23,0x25,0 |
|
- для 1V224HP-10 |
32,0x32,0x33,5 |
|
- для 1V251, 1V252, 1V253 |
26,0x26,0x23,0 |
|
- для 1V451 |
56,0x56,0x32,0 |
|
Условия эксплуатации: а) температура окружающего воздуха, °С: - для всех модификаций (кроме 1V211TT-100, 1V212TH-10, 1V213HH- XX, 1V214HX-25, 1V215HX-30, 1V223HP-10, 1V224HP-10, 1V251HX-100, | |
|
1V252HX-100, 1V253HX-20, 1V421TA и исполнений (Т)) |
от -55 до +125 |
|
- для 1V211TT-100 |
от -50 до +125 |
|
- для 1V212TH-10, 1V213HH-XX, 1V266HN-XX, 1V296HT-XX |
от -55 до +150 |
|
- для 1V214HX-25, 1V215HX-30 |
от -196 до +125 |
|
- для 1V223HP-10, 1V224HP-10: | |
|
- для датчика |
от -60 до +400 |
|
- для электронного блока |
от -40 до +125 |
|
- для 1V251HX-100, 1V252HX-100 и исполнений (T) |
от -40 до +125 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
а) температура окружающего воздуха, °С: | |
|
- для 1V253HX-20 |
от -40 до +85 |
|
- для 1V421TA |
от -40 до +50 |
|
б) относительная влажность воздуха при температуре +35°С, %, не более: | |
|
- для всех модификаций (кроме 1V7XXXX-XX) |
95 |
|
- для 1V7XXXX-XX |
100 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.402159.ХХХ-ХХ ПС и руководства по эксплуатации ГТБВ.400201.003 РЭ типографским способом в левом верхнем углу.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Акселерометр |
1VXXXXX-XX* |
1 шт. |
|
Акселерометр 1VXXXXX-XX. Паспорт |
ГТБВ.402159.ХХХ-ХХПС |
1 шт. |
|
Дополнительные принадлежности |
по требованию | |
|
Акселерометры 1V. Руководство по эксплуатации |
ГТБВ.400201.003РЭ |
1 экз. на партию |
|
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации) | ||
приведены в ГТБВ.400201.003 РЭ, раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;
ГТБВ.400201.003ТУ «Акселерометры 1V. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)
ИНН: 5254494306
Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
ИзготовительОбщество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ») ИНН: 5254494306
Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Испытательный центрФедеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт
экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 23375
E-mail: nio30@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.
