Номер по Госреестру СИ: 87360-22
87360-22 Трансформаторы тока
(ТОЛ-35 III-II УХЛ1)
Назначение средства измерений:
Трансформаторы тока ТОЛ-35 III-II УХЛ1 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц на класс напряжения до 35 кВ.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 21.11.2022
Срок свидетельства -
Номер записи - 189395
ID в реестре СИ - 1403910
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№2917 от 2022.11.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТОЛ-35 III-II УХЛ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67814-17 19.06.2027 |
Трансформаторы напряжения трехфазные антирезонансные, серии НТМИА Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
16 лет |
|
79489-20 02.11.2025 |
Трансформаторы тока, ТЛ-10-М-3-I-2 УХЛ2 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
80232-20 |
Трансформаторы тока, ТВ Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
81641-21 |
Трансформаторы тока, ТВ-110-I Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
81840-21 |
Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
85925-22 20.06.2027 |
Трансформаторы тока измерительные лабораторные , ТЛЛ Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
87309-22 |
Трансформаторы тока, ТПОЛ Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
87328-22 |
Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
87360-22 |
Трансформаторы тока, ТОЛ-35 III-II УХЛ1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
87378-22 |
Трансформаторы тока, ТОЛ-35 III-II-1 УХЛ1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
87435-22 |
Трансформаторы тока, ТВ-35-II-4 У2 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
88226-23 |
Трансформаторы тока, ТОЛ 10 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
88247-23 |
Трансформаторы тока, ТОЛ 35 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
91044-24 |
Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
91205-24 |
Трансформаторы тока, ТОЛ 10 УТ2.1 Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
91526-24 05.03.2029 |
Трансформаторы тока опорные , Обозначение отсутствует Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
91527-24 05.03.2029 |
Трансформаторы тока проходные, Обозначение отсутствует Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
91538-24 07.03.2029 |
Трансформаторы тока шинные, Обозначение отсутствует Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Кто поверяет Трансформаторы тока (ТОЛ-35 III-II УХЛ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 14 | 14 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТОЛ-35 III-II УХЛ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес филиала: 630004, г. Новосибирск, проспект Димитрова, д. 4
Телефон (факс): +7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Опорные трансформаторы тока ТОЛ-35 III-II УХЛ1 используются для наружной установки на токораспределительном электрооборудовании открытого типа.
Трансформатор тока наружной установки ТОЛ-35 III-II УХЛ1 по своей конструкции представляет опорное устройство с сердечником (магнитопроводом) тороидального вида с тремя вторичными обмотками. Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Блок обмоток, залитый эпоксидным компаундом, образует монолит, что позволяет надежно изолировать вторичные обмотки в цепи, а также предохраняет от внешних механических воздействий. Клеммник для выводов вторичной обмотки располагается внизу конструкции и снабжается прозрачной полимерной крышкой для ограничения доступа. Крышки могут пломбироваться.
К трансформаторам данного типа относятся трансформаторы тока ТОЛ-35 III-II УХЛ1 с заводскими номерами: 180, 181, 209,105,116, 154, 113, 125, 115, 166, 232, 103, 187, 170. Заводские номера в виде цифрового обозначения нанесены на шильдик трансформатора тока методом холодной штамповки.
Нанесение знака поверки на средство измерений не предусмотрено.

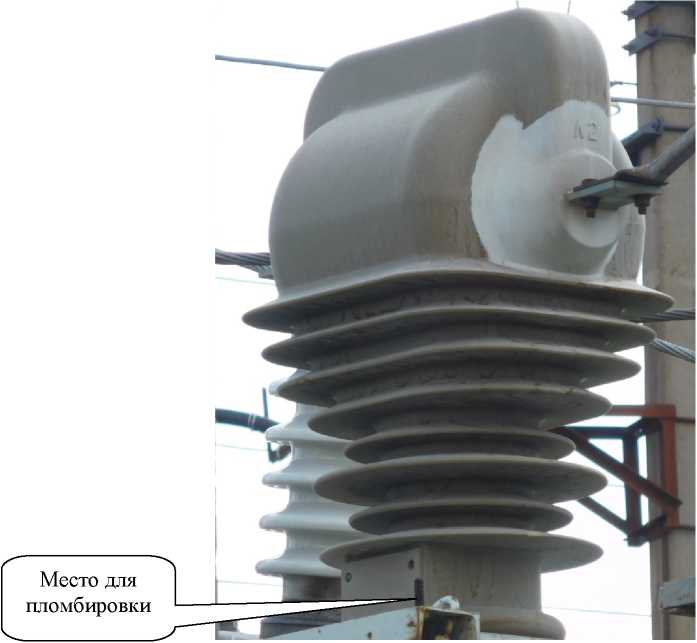

Общий вид трансформаторов тока ТОЛ-35 III-II УХЛ1 и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа трансформаторов тока ТОЛ-35 III-II УХЛ1
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
35 |
|
Номинальная сила первичного тока, А - для трансформаторов тока с зав. номерами 180, 181, 209, 166, 103, 232 |
50 |
|
- для трансформаторов тока с зав. номерами 187, 170 |
150 |
|
- для трансформаторов тока с зав. номерами 105, 116, 154, 113, 125, 115 |
200 |
|
Номинальная сила вторичного тока, А |
5 |
|
Класс точности вторичной обмотки (измерение) по ГОСТ 7746 |
0,5S |
|
Класс точности вторичной обмотки (защита) по ГОСТ 7746 |
10Р |
|
Номинальная вторичная нагрузка вторичной обмотки (измерение), В^А |
30 |
|
Номинальная вторичная нагрузка вторичной обмотки (защита), В^А |
30 |
|
Номинальная частота, Г ц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69: |
УХЛ1 |
|
- температура окружающего воздуха, °С |
от -60 до +50 |
