Номер по Госреестру СИ: 87378-22
87378-22 Трансформаторы тока
(ТОЛ-35 III-II-1 УХЛ1)
Назначение средства измерений:
Трансформаторы тока ТОЛ-35 III-II-1 УХЛ1 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц на класс напряжения до 35 кВ.

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора тока.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес филиала: 630004, г. Новосибирск, проспект Димитрова, д. 4
Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Опорные трансформаторы тока ТОЛ-35 III-II-1 УХЛ1 используются для наружной установки на токораспределительном электрооборудовании открытого типа.
Трансформатор тока наружной установки ТОЛ-35 III-II-1 УХЛ1 по своей конструкции представляет опорное устройство с сердечником (магнитопроводом) тороидального вида с тремя вторичными обмотками. Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Блок обмоток, залитый эпоксидным компаундом, образует монолит, что позволяет надежно изолировать вторичные обмотки в цепи, а также предохраняет от внешних механических воздействий. Клеммник для выводов вторичной обмотки располагается внизу конструкции и снабжается прозрачной полимерной крышкой для ограничения доступа. Крышки могут пломбироваться.
К трансформаторам данного типа относятся трансформаторы тока ТОЛ-35 III-II-1 УХЛ1 с заводскими номерами: 356, 372, 370, 369, 377, 365. Заводские номера в виде цифрового обозначения нанесены на шильдик трансформатора тока методом холодной штамповки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид трансформаторов тока ТОЛ-35 III-II-1 УХЛ1 и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

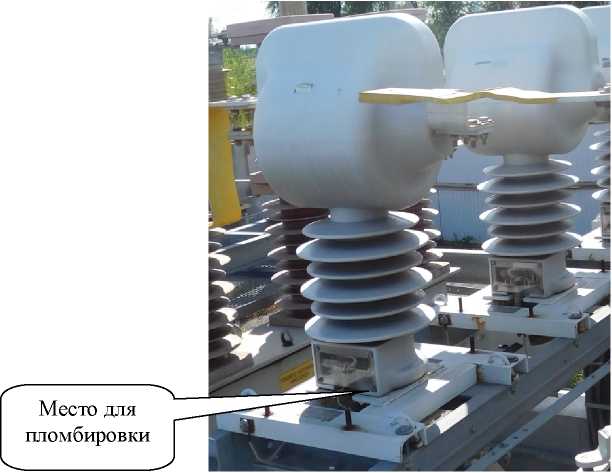

Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа трансформаторов тока ТОЛ-35 Ш-П-1 УХЛ1
приведена в таблице 3.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформаторы тока (заводские номера: 356, 372, 370, 369, 377, 365) |
ТОЛ-35 Ш-П-1 УХЛ1 |
6 шт. |
Паспорт |
- |
6 шт. |
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
35 |
Номинальная сила первичного тока, А |
200 |
Номинальная сила вторичного тока, А |
5 |
Класс точности вторичной обмотки (измерение) по ГОСТ 7746 |
0,5S |
Класс точности вторичной обмотки (защита) по ГОСТ 7746 |
10Р |
Номинальная вторичная нагрузка вторичной обмотки (измерение), В^А |
30 |
Номинальная вторичная нагрузка вторичной обмотки (защита), В^А |
30 |
Номинальная частота, Г ц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации по ГОСТ 15150-69: |
УХЛ1 |
- температура окружающего воздуха, °С |
от -60 до +50 |
