Номер по Госреестру СИ: 88247-23
88247-23 Трансформаторы тока
(ТОЛ 35)
Назначение средства измерений:
Трансформаторы тока ТОЛ 35 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Свердловский завод трансформаторов тока»
(ОАО «СЗТТ»)
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Изготовитель
Открытое акционерное общество «Свердловский завод трансформаторов тока»(ОАО «СЗТТ»)
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Открытое акционерное общество «Свердловский завод трансформаторов тока»(ОАО «СЗТТ»)
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Трансформаторы тока выполнены в виде опорной конструкции с одной первичной и тремя вторичными обмотками. Вторичные обмотки намотаны на тороидальные магнитопроводы. Первичная и вторичная обмотки залиты изоляционным компаундом, создающим монолитный блок. Выводы вторичных обмоток и вывод заземления расположены внизу трансформатора и закрыты защитной крышкой. Литой блок прикреплен к металлической раме, которая имеет четыре отверстия для крепления трансформатора на месте установки.
Табличка с паспортными данными трансформатора расположена на плите трансформаторов тока. На плите трансформатора имеется контактная площадка для присоединения заземляющего проводника и болт заземления.
Маркировка выводов первичной и вторичных обмоток, а также нумерация вторичных обмоток рельефная, выполнена компаундом при заливке трансформаторов тока в формы.
Трансформаторы тока снабжены маркировочной табличкой с указанием основных технических данных.
Рабочее положение трансформаторов тока в пространстве - вертикальное.
Трансформаторы тока ремонту не подлежат.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
-
- ТОЛ 35 III-II УХЛ1 зав. № 209, 188, 202, 197, 201, 159, 199, 196, 173, 200, 303, 198, 556;
-
- ТОЛ 35Б-П У1 зав. № 167, 201, 216, 250, 197, 222, 176, 208, 207, 221.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

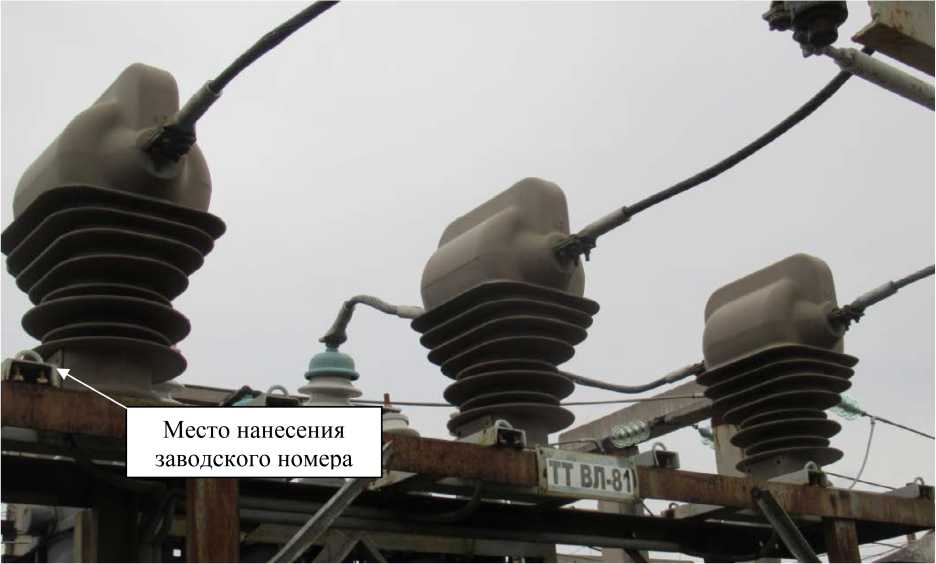

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием
места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТОЛ 35 III-II УХЛ1
Наименование характеристики |
Значение для заводских номеров |
209, 188, 202, 197, 201, 159, 199, 196, 173, 200, 303, 198, 556 | |
Номинальное напряжение, кВ |
35 |
Номинальный первичный ток Ьном, А |
600 |
Номинальный вторичный ток Ином, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА. |
30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТОЛ 35Б-11 У1
Наименование характеристики |
Значение для заводских номеров |
167, 201, 216, 250, 197, 222, 176, 208, 207, 221 | |
Номинальное напряжение, кВ |
35 |
Номинальный первичный ток 11ном, А |
600 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА |
30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С для модификации ТОЛ 35Б-П У1 для модификации ТОЛ 35 III-II УХЛ1 |
от -45 до +40 от -60 до +40 |
