Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы выполнены в виде проходной или опорно-проходной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений. Трансформаторы с переключением коэффициента трансформации имеют перемычки на выводах первичной обмотки, либо ответвления вторичных обмоток. Трансформаторы могут быть выполнены с несколькими вторичными обмотками, предназначенными для защиты и/или измерения. Вторичные обмотки, если их больше одной, могут иметь различные коэффициенты трансформации и различные значения номинального вторичного тока. Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.

Трансформаторы имеют ряд модификаций - ТЛ, ТПОЛ, ТПЛ, ТПЛК, отличающихся значениями номинальных напряжений, первичным током, габаритными размерами, массой, вариантами крепления. В модификации ТЛ один из выводов первичной обмотки представляет собой неподвижный контакт разъединителя.

В конструкции трансформаторов должны быть предусмотрены детали для пломбирования, предназначенные для механической защиты от несанкционированного доступа к вторичным измерительным обмоткам.

На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.

Маркировка выводов первичной и вторичных обмоток: рельефная, выполненная компаундом при заливке трансформатора в форму.

Структура обозначения трансформаторов приведена в таблице 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки или методом термотрансферной печати на табличку трансформаторов.

Знак поверки на средство измерений наносится в виде оттиска поверительного клейма, так же знак поверки наносится в паспорт.

Общий вид трансформаторов, таблички, места нанесения заводского номера, места нанесения знака утверждения типа, места пломбировки и места нанесения знака поверки представлены на рисунке 1.

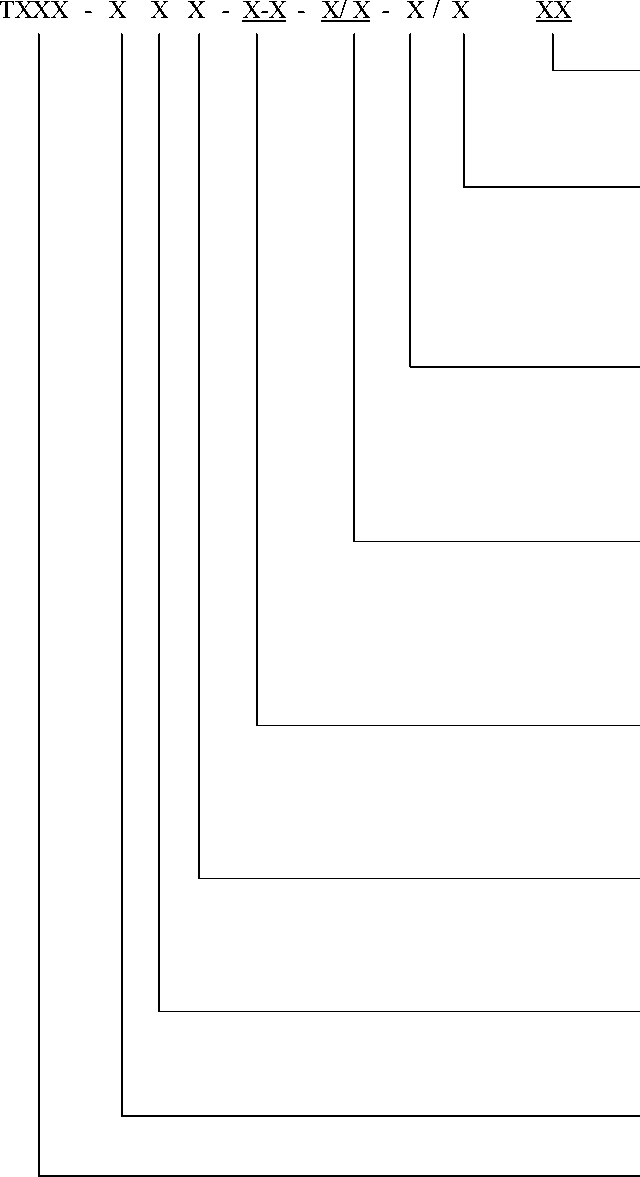

Таблица 1 - Структура обозначения в описании типа трансформаторов тока ТЛ, ТПОЛ, ТПЛ, ТПЛК

ТХХХ

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальный вторичный ток (при наличии у трансформатора нескольких вторичных токов указывают все значения через тире или дробь)

Номинальный первичный ток (при наличии у трансформатора нескольких первичных токов указывают все значения через тире или дробь)

Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них через дробь)

Конструктивный вариант исполнения модификации обозначается арабскими или римскими цифрами или буквами через точку или тире

М (только для модернизированных трансформаторов)

Категория в зависимости от длины пути утечки внешней изоляции

Номинальное напряжение, кВ

Наименование модификации

Место нанесения заводского номера

Место нанесения знака утверждения тип а

Место нанесения знака поверки

Место нанесения знака поверки

Место нанесения

заводского номера

Г)

Место нанесения знака утверждения типа

Место нанесения знака поверки

Место нанесения заводского номера

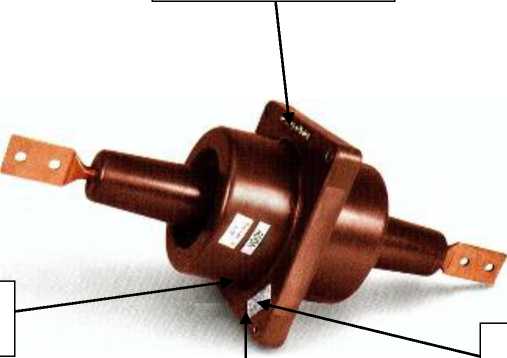

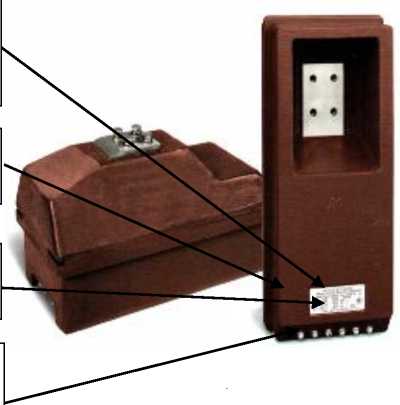

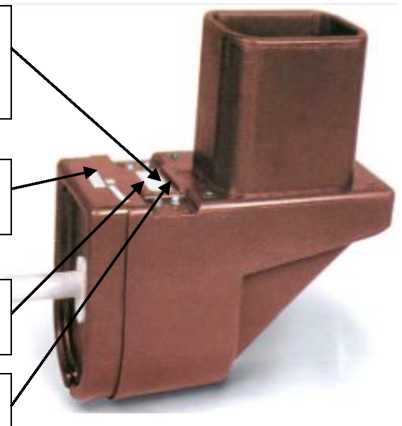

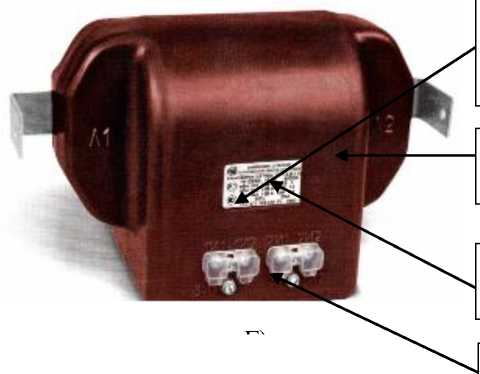

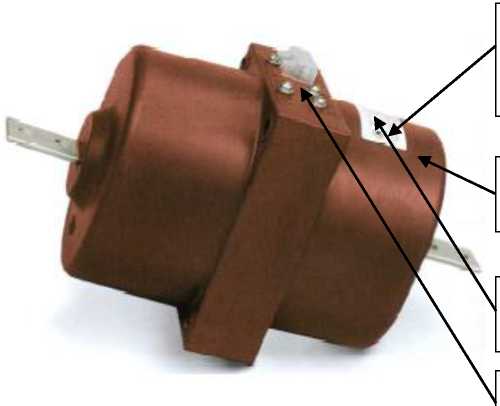

Рисунок 1 - Общий вид трансформаторов тока проходных:

А) ТПОЛ-10; Б) ТЛ-10; В) ТПЛ-35; Г) ТПЛ-10-М; Д) ТПЛК-10

Место п ломбировки

Таблица 4 - Комплектность средств измерений

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
