Сведения о средстве измерений: 91205-24 Трансформаторы тока

Номер по Госреестру СИ: 91205-24
91205-24 Трансформаторы тока
(ТОЛ 10 УТ2.1)

Назначение средства измерений:
Трансформаторы тока ТОЛ 10 УТ2.1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 01.02.2024
Срок свидетельства -
Номер записи - 193099
ID в реестре СИ - 1414156
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - SO_3 Регистрация типов СО в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Бесплатный

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№256 от 2024.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТОЛ 10 УТ2.1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67814-17
19.06.2027
 Трансформаторы напряжения трехфазные антирезонансные, серии НТМИА
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		16 лет
79489-20
02.11.2025
 Трансформаторы тока, ТЛ-10-М-3-I-2 УХЛ2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
80232-20

 Трансформаторы тока, ТВ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
81641-21

 Трансформаторы тока, ТВ-110-I
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
81840-21

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
85925-22
20.06.2027
 Трансформаторы тока измерительные лабораторные , ТЛЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87309-22

 Трансформаторы тока, ТПОЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87328-22

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87360-22

 Трансформаторы тока, ТОЛ-35 III-II УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
87378-22

 Трансформаторы тока, ТОЛ-35 III-II-1 УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
87435-22

 Трансформаторы тока, ТВ-35-II-4 У2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
88226-23

 Трансформаторы тока, ТОЛ 10
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
88247-23

 Трансформаторы тока, ТОЛ 35
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91044-24

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91205-24

 Трансформаторы тока, ТОЛ 10 УТ2.1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91526-24
05.03.2029
 Трансформаторы тока опорные , Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
91527-24
05.03.2029
 Трансформаторы тока проходные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
91538-24
07.03.2029
 Трансформаторы тока шинные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
92817-24

 Трансформаторы напряжения, ЗНОЛ.06.4-10 У3
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
93249-24

 Трансформаторы тока, ТОЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
93584-24
23.10.2029
 Трансформаторы тока, ТОМ-110 III
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
94807-25

 Трансформаторы тока, ТОЛ-10 УХЛ2.1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
Отчет - P_2 Дерево связей производителей СИ и поверителей по годам

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТОЛ 10 УТ2.1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
(RA.RU.311406)		 РСТ
  • Нет модификации
    		•  16 16 0 16 0 16 0 16

    Стоимость поверки Трансформаторы тока (ТОЛ 10 УТ2.1)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках измерений

    приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор тока ТОЛ 10 УТ2.1. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)

    ИНН 6658017928

    Юридический адрес: 620043, Свердловская обл., г. Екатеринбург, ул. Черкасская, д. 25 Телефон: +7 (343) 234-31-02

    Факс: +7 (343) 212-52-55

    E-mail: cztt@cztt.ru

    Web-сайт: https://www.cztt.ru

    Изготовитель

    Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
    ИНН 6658017928
    Адрес: 620043, Свердловская обл., г. Екатеринбург, ул. Черкасская, д. 25 Телефон: +7 (343) 234-31-02
    Факс: +7 (343) 212-52-55
    E-mail: cztt@cztt.ru
    Web-сайт: https://www.cztt.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени А.М.Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М.Муратшина в Республике Башкортостан») Юридический адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59
    Телефон/факс: 8 (347) 276-78-74
    E-mail: info@bashtest.ru
    Web-сайт: http://www.bashtest.ru

    Правообладатель

    Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
    ИНН 6658017928
    Юридический адрес: 620043, Свердловская обл., г. Екатеринбург, ул. Черкасская, д. 25 Телефон: +7 (343) 234-31-02
    Факс: +7 (343) 212-52-55
    E-mail: cztt@cztt.ru
    Web-сайт: https://www.cztt.ru

    Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы выполнены в виде опорной конструкции. Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.

    Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.

    Выводы вторичных обмоток расположены в нижней части трансформаторов.

    К трансформаторам данного типа относятся трансформаторы тока ТОЛ 10 УТ2.1 с серийными №№ 317, 591, 9444, 14809, 18040, 21864, 25324, 28579, 29731, 29939, 30094, 31516, 31527, 31563, 31567, 32212, 32752, 32754, 33250, 33896, 33958, 34212, 34159, 34235, 34261, 34398, 34547, 34901, 35121, 35199, 37681, 38043, 38205, 52575.

    Трансформаторы тока расположены на территории подстанций ООО «Башкирэнерго».

    Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.

    Нанесение знака поверки на трансформатор не предусмотрено.

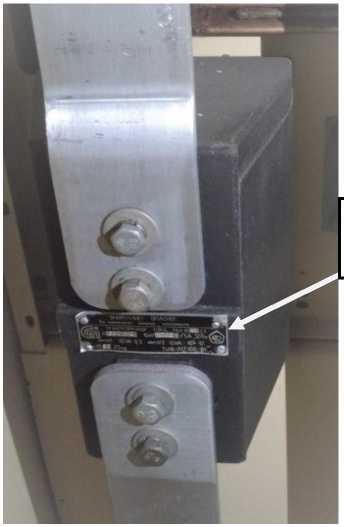

    Общий вид трансформаторов тока ТОЛ 10 УТ2.1 представлен на рисунке 1.

    Пломбирование трансформаторов не предусмотрено.

    Внешний вид. Трансформаторы тока (ТОЛ 10 УТ2.1), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 1 - Общий вид трансформаторов тока ТОЛ 10 УТ2.1 с указанием места нанесения заводского номера

    Программное обеспечение отсутствует

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТОЛ 10 УТ2.1

    34 шт.

    Паспорт

    -

    34 экз.

    Формуляр

    -

    34 экз.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование

    Значение

    характеристики

    317,

    29731,

    9444, 21864,

    591,

    14809,

    34261,

    25324,

    33958,

    28579, 29939,

    34901,

    18040

    37681,

    33250,

    34398,

    30094, 31516,

    52575

    38205

    34159,

    35121

    31527,31563,

    34235,

    31567,32212,

    34547

    32752, 32754,

    33896, 34212,

    35199, 38043

    Номинальное напряжение, кВ

    10

    Номинальный ток первичной обмотки, А

    100

    150

    200

    300

    400

    1500

    Номинальный ток вторичной обмотки, А

    5

    Номинальная частота, Гц

    50

    Класс точности вторичной обмотки для измерений и учета по ГОСТ 7746

    0,5

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В'А

    15

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от -45 до +40
