Сведения о средстве измерений: 93249-24 Трансформаторы тока

Номер по Госреестру СИ: 93249-24
93249-24 Трансформаторы тока
(ТОЛ)

Назначение средства измерений:
Трансформаторы тока ТОЛ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 20.09.2024
Срок свидетельства -
Номер записи - 195067
ID в реестре СИ - 1419994
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТОЛ-10-I-8 У2, мод. ТОЛ-10-I-II У2,

Производитель

Изготовитель - Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_5 Счетчики электрической энергии (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2006
МПИ по поверкам - 1314 дн.

Приказы РСТ, где упоминается данный тип СИ

№2244 от 2024.09.18 ПРИКАЗ_Об утверждении типов средств измерений (22)

№3000 от 2024.12.17 ПРИКАЗ_Об утверждении типов средств измерений (27)

Наличие аналогов СИ: Трансформаторы тока (ТОЛ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67814-17
19.06.2027
 Трансформаторы напряжения трехфазные антирезонансные, серии НТМИА
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		16 лет
79489-20
02.11.2025
 Трансформаторы тока, ТЛ-10-М-3-I-2 УХЛ2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
80232-20

 Трансформаторы тока, ТВ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
81641-21

 Трансформаторы тока, ТВ-110-I
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
81840-21

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
85925-22
20.06.2027
 Трансформаторы тока измерительные лабораторные , ТЛЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87309-22

 Трансформаторы тока, ТПОЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87328-22

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87360-22

 Трансформаторы тока, ТОЛ-35 III-II УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
87378-22

 Трансформаторы тока, ТОЛ-35 III-II-1 УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
87435-22

 Трансформаторы тока, ТВ-35-II-4 У2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
88226-23

 Трансформаторы тока, ТОЛ 10
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
88247-23

 Трансформаторы тока, ТОЛ 35
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91044-24

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91205-24

 Трансформаторы тока, ТОЛ 10 УТ2.1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91526-24
05.03.2029
 Трансформаторы тока опорные , Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
91527-24
05.03.2029
 Трансформаторы тока проходные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
91538-24
07.03.2029
 Трансформаторы тока шинные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
92817-24

 Трансформаторы напряжения, ЗНОЛ.06.4-10 У3
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
93249-24

 Трансформаторы тока, ТОЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
93584-24
23.10.2029
 Трансформаторы тока, ТОМ-110 III
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
94807-25

 Трансформаторы тока, ТОЛ-10 УХЛ2.1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
Отчет - V_25 Количество поверок СИ в ФГИС АРШИН по группам СИ

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.

На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.

Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТОЛ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)		 РСТ
  • ТОЛ-10-I-8 У2
    		•  2 0 2 0 2 0 2
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)    		 РСТ
  • мод. ТОЛ-10-I-II У2
    		•  3 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы тока (ТОЛ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной силы

    поверочной схемы для средств измерений коэффициентов преобразования электрического тока».

    Правообладатель

    тока»

    Открытое акционерное общество «Свердловский завод трансформаторов (ОАО «СЗТТ»)

    ИНН 6658017928

    Юридический адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25

    Телефон: +7 (343) 234-31-02

    Факс: +7 (343) 212-52-55

    Web-сайт: www.cztt.ru

    E-mail: cztt@cztt.ru

    Изготовитель

    Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
    ИНН 6658017928
    Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
    Телефон: +7 (343) 234-31-02
    Факс: +7 (343) 212-52-55
    Web-сайт: www.cztt.ru
    E-mail: cztt@cztt.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    тока»
    Открытое акционерное общество «Свердловский завод трансформаторов (ОАО «СЗТТ»)
    ИНН 6658017928
    Юридический адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
    Телефон: +7 (343) 234-31-02
    Факс: +7 (343) 212-52-55
    Web-сайт: www.cztt.ru
    E-mail: cztt@cztt.ru

    Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.

    Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.

    Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.

    Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:

    • - ТОЛ 10-I-II У2 зав. № 2862, 2850, 1387;

    • - ТОЛ10-1-1 У2 зав. № 5034, 5030, 5023;

    • - ТОЛ-10-1-8 У2 зав. № 10140, 10138.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

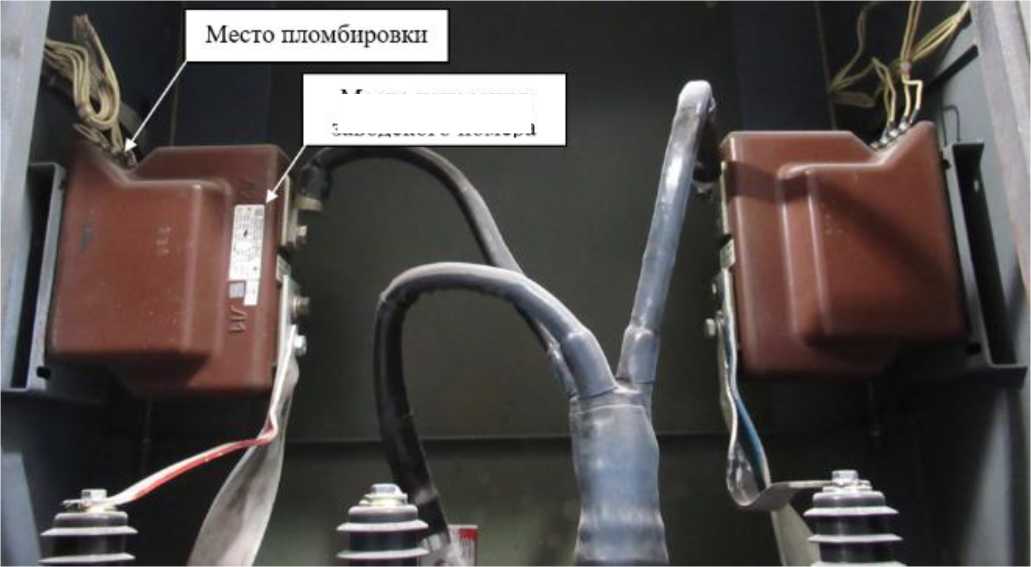

    Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы тока (ТОЛ), http://oei-analitika.ru

    Рисунок 1 - Общий

    Место нанесения заводского номера

    вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количеств

    о

    Трансформатор тока

    ТОЛ 10-1-11 У2;

    ТОЛ10-1-1 У2;

    ТОЛ-10-1-8 У2

    1 шт.

    Паспорт

    ТОЛ 10-1-11 У2;

    ТОЛ10-1-1 У2;

    ТОЛ-10-1-8 У2

    1 экз.


    Таблица 1.1 - Метрологические характеристики трансформаторов тока ТОЛ 10-1-11 У2

    Наименование характеристики

    Значение для заводских номеров

    2862, 2850

    1387

    Номинальное напряжение, кВ

    10

    10

    Номинальный первичный ток I1ном, А

    50

    100

    Номинальный вторичный ток I2ном, А

    5

    5

    Номинальная частота Гном, Гц

    50

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5

    0,5

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    10

    10

    Таблица 1.2 -

    тока ТОЛ10-1-1 У2

    Наименование характеристики

    Значение для заводских номеров

    5034, 5030, 5023

    Номинальное напряжение, кВ

    10

    Номинальный первичный ток 11ном, А

    400

    Номинальный вторичный ток 12ном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    10

    Таблица 1.3 -

    тока ТОЛ-10-1-8 У2

    Наименование характеристики

    Значение для заводских номеров

    10140, 10138

    Номинальное напряжение, кВ

    10

    Номинальный первичный ток 11ном, А

    800

    Номинальный вторичный ток 12ном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,2S

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    10

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
