Сведения о средстве измерений: 81641-21 Трансформаторы тока

Номер по Госреестру СИ: 81641-21
81641-21 Трансформаторы тока
(ТВ-110-I)

Назначение средства измерений:
Трансформаторы тока ТВ-110-I (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

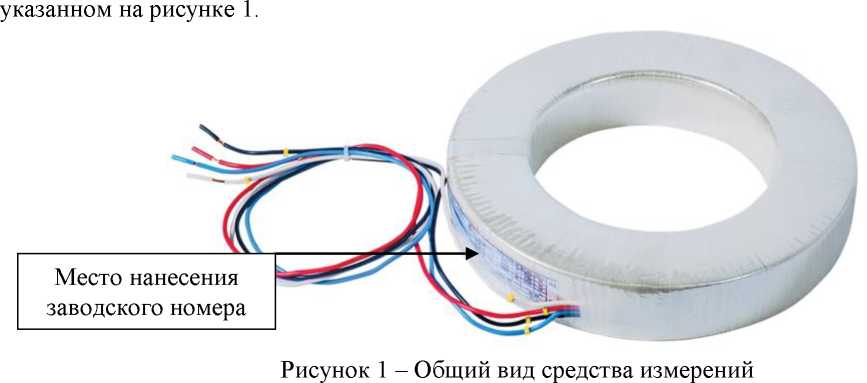

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 16.05.2021
Срок свидетельства -
Номер записи - 180836
ID в реестре СИ - 1387884
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТВ-110-I-5 ХЛ2, ТВ-110-I-3 У2, ТВ-110-1-3 У2, нет, Без модификации,

Производитель

Изготовитель - Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RT_10 Анализ рынка поверки Дальневосточного федерального округа

Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 49
Выдано извещений - 0
Кол-во периодических поверок - 34
Кол-во средств измерений - 24
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 1129 дн.

Приказы РСТ, где упоминается данный тип СИ

№2251 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)

Наличие аналогов СИ: Трансформаторы тока (ТВ-110-I)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67814-17
19.06.2027
 Трансформаторы напряжения трехфазные антирезонансные, серии НТМИА
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		16 лет
79489-20
02.11.2025
 Трансформаторы тока, ТЛ-10-М-3-I-2 УХЛ2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
80232-20

 Трансформаторы тока, ТВ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
81641-21

 Трансформаторы тока, ТВ-110-I
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
81840-21

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
85925-22
20.06.2027
 Трансформаторы тока измерительные лабораторные , ТЛЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87309-22

 Трансформаторы тока, ТПОЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87328-22

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
87360-22

 Трансформаторы тока, ТОЛ-35 III-II УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
87378-22

 Трансформаторы тока, ТОЛ-35 III-II-1 УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
87435-22

 Трансформаторы тока, ТВ-35-II-4 У2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
88226-23

 Трансформаторы тока, ТОЛ 10
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
88247-23

 Трансформаторы тока, ТОЛ 35
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91044-24

 Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91205-24

 Трансформаторы тока, ТОЛ 10 УТ2.1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
91526-24
05.03.2029
 Трансформаторы тока опорные , Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
91527-24
05.03.2029
 Трансформаторы тока проходные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
91538-24
07.03.2029
 Трансформаторы тока шинные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
92817-24

 Трансформаторы напряжения, ЗНОЛ.06.4-10 У3
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
93249-24

 Трансформаторы тока, ТОЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
93584-24
23.10.2029
 Трансформаторы тока, ТОМ-110 III
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		8 лет
94807-25

 Трансформаторы тока, ТОЛ-10 УХЛ2.1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		4 года
Отчет - OW_2 Дерево связей: владельцы СИ и поверители (за последние пол года)

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТВ-110-I)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "УДМУРТСКИЙ ЦСМ"
(RA.RU.311312)		 РСТ
  • ТВ-110-I-5 ХЛ2
    		•  6 0 6 0 6 0 6
    ООО "УК СТС"
    (RA.RU.312198)
  • нет
    		•  27 15 12 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • Без модификации
    		•  4 0 4 0 4 0 4
    ООО "МЕТРОСЕРВИС"
    (RA.RU.311269)
  • ТВ-110-I-3 У2
  • ТВ-110-1-3 У2
    		•  12 0 12 0 12 0 12

    Стоимость поверки Трансформаторы тока (ТВ-110-I)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    В разделе «Общие сведения» паспорта трансформатора тока

    требования


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие к трансформаторам тока ТВ-110-I

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.

    Трансформаторы тока выпущены в следующих модификациях ТВ-110-1-3 У2, ТВ-110-1-5 ХЛ2, которые отличаются друг от друга значениями номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузкой.

    К трансформаторам тока данного типа относятся трансформаторы тока модификации ТВ-110-1-3 У2 зав. № 4641, 4675, 4661, 4663, 4666, 4659, 4652, 4650, 4649, 4680, 4678, 4679, 4681, 4682, 4683 и модификации ТВ-110-1-5 ХЛ2 зав. № 5251, 5169, 5168, 5427, 5448.

    Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

    Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте,

    Внешний вид. Трансформаторы тока (ТВ-110-I), http://oei-analitika.ru

    с указанием места нанесения заводского номера

    Пломбирование трансформаторов тока не предусмотрено.

    Программное обеспечение отсутствует.


    аблица 4 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТВ-110-1-3 У2

    ТВ-110-1-5 ХЛ2

    1 шт.

    Паспорт

    ТВ-110-1-3 У2

    ТВ-110-1-5 ХЛ2

    1 экз.


    Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-110-1-3 У2

    Наименование характеристики

    Значение для заводских номеров

    4641, 4675, 4661, 4663, 4666, 4659, 4652, 4650, 4649, 4680, 4678, 4679, 4681, 4682, 4683

    Номинальное напряжение, кВ

    110

    Номинальный первичный ток 11ном, А

    750

    Номинальный вторичный ток 12ном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5S

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    40

    Таблица 2 - Метрологические характеристики трансформаторов тока ТВ-110-1-5 ХЛ2

    Наименование характеристики

    Значение для заводских номеров

    5251, 5169, 5168, 5427, 5448

    Номинальное напряжение, кВ

    110

    Номинальный первичный ток 11ном, А

    600

    Номинальный вторичный ток 12ном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    20

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Модификация трансформатора тока

    ТВ-110-1-3 У2

    ТВ-110-1-5 ХЛ2

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40

    от -60 до +40
