Номер по Госреестру СИ: 80232-20
80232-20 Трансформаторы тока
(ТВ)
Назначение средства измерений:
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

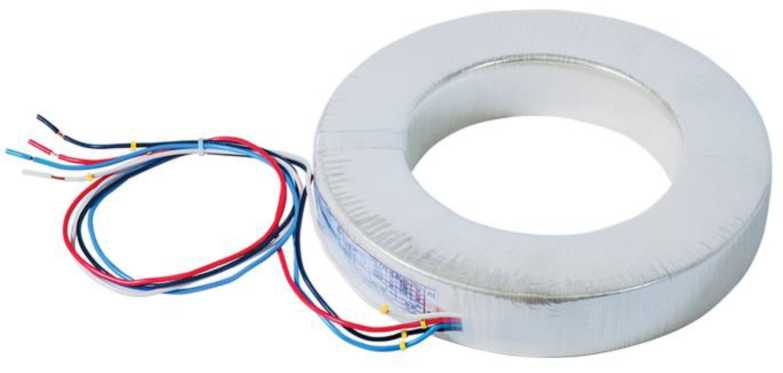

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Открытое акционерное общество «Свердловский завод трансформаторов тока»(ОАО «СЗТТ»)
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока выпущены в следующих модификациях ТВ-35-П-4 У2, ТВ-110-1-5 ХЛ2, ТВ-110-1-6 ХЛ2, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузки.
Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-35-11-4 У2
Наименование характеристики |
Значение для заводских номеров | |||||
5144, 5148 |
6382, 6384 |
5147, 5141, 5146, 5152 | ||||
Номинальное напряжение, кВ |
35 |
35 |
35 |
35 |
35 |
35 |
Номинальный первичный ток 11ном, А |
150 |
300 |
100 |
150 |
200 |
300 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5S |
0,5 |
0,5 |
0,5S |
0,5S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
50 |
10 |
20 |
30 |
40 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТВ-110-1-5 ХЛ2
Наименование характеристики |
Значение для заводских номеров | |
5260, 5248, 5446 |
5263, 5264, 5246, 5769, 5773, 5774, 5465 | |
Номинальное напряжение, кВ |
110 |
110 |
Номинальный первичный ток 11ном, А |
400 |
600 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
20 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТВ-110-1-6 ХЛ2
Наименование характеристики |
Значение для заводских номеров |
5714, 5715, 5716, 5717, 5722, 5725, 5721, 5710, 5729, 5724, 5730, 5711, 5709, 5731, 5732, 5712, 5713, 5723 | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
600 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модификация трансформатора тока |
ТВ-35-П-4 У2 |
ТВ-110-1-5 ХЛ2, ТВ-110-1-6 ХЛ2 |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
от -60 до +40 |
