Сведения о средстве измерений: 87309-22 Трансформаторы тока

Номер по Госреестру СИ: 87309-22
87309-22 Трансформаторы тока
(ТПОЛ)

Назначение средства измерений:
Трансформаторы тока ТПОЛ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

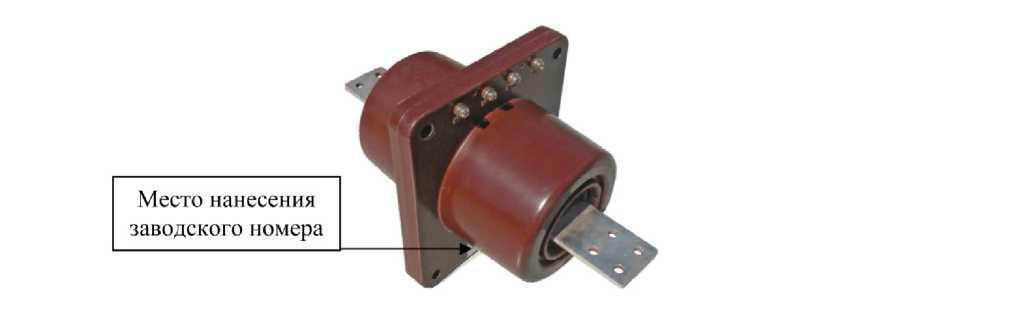

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 11.11.2022
Срок свидетельства -
Номер записи - 189324
ID в реестре СИ - 1403703
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации,

Производитель

Изготовитель - Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2007
МПИ по поверкам - 1227 дн.

Приказы РСТ, где упоминается данный тип СИ

№2814 от 2022.11.09 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Трансформаторы тока (ТПОЛ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67814-17
19.06.2027
Трансформаторы напряжения трехфазные антирезонансные, серии НТМИА
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
16 лет
79489-20
02.11.2025
Трансформаторы тока, ТЛ-10-М-3-I-2 УХЛ2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
80232-20

Трансформаторы тока, ТВ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
81641-21

Трансформаторы тока, ТВ-110-I
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
81840-21

Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
85925-22
20.06.2027
Трансформаторы тока измерительные лабораторные , ТЛЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
87309-22

Трансформаторы тока, ТПОЛ
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
87328-22

Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
87360-22

Трансформаторы тока, ТОЛ-35 III-II УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет
87378-22

Трансформаторы тока, ТОЛ-35 III-II-1 УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет
87435-22

Трансформаторы тока, ТВ-35-II-4 У2
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
88226-23

Трансформаторы тока, ТОЛ 10
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
88247-23

Трансформаторы тока, ТОЛ 35
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
91044-24

Трансформаторы напряжения, ЗНОЛ-35 III УХЛ1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
91205-24

Трансформаторы тока, ТОЛ 10 УТ2.1
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
91526-24
05.03.2029
Трансформаторы тока опорные , Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет
91527-24
05.03.2029
Трансформаторы тока проходные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет
91538-24
07.03.2029
Трансформаторы тока шинные, Обозначение отсутствует
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет

Кто поверяет Трансформаторы тока (ТПОЛ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • Без модификации
  • 6 0 6 0 0 0 0

    Стоимость поверки Трансформаторы тока (ТПОЛ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

    Лист № 3 Всего листов 4

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Открытое акционерное общество «Свердловский завод трансформаторов тока»

    (ОАО «СЗТТ»)

    ИНН 6658017928

    Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25

    Телефон: +7 (343) 234-31-02 Факс: +7 (343) 212-52-55

    Web-сайт: www.cztt.ru

    E-mail: cztt@cztt.ru

    Изготовитель

    Открытое акционерное общество «Свердловский завод трансформаторов тока»
    (ОАО «СЗТТ»)
    ИНН 6658017928
    Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
    Телефон: +7 (343) 234-31-02
    Факс: +7 (343) 212-52-55
    Web-сайт: www.cztt.ru
    E-mail: cztt@cztt.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    ИНН 7727061249
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Открытое акционерное общество «Свердловский завод трансформаторов тока»
    (ОАО «СЗТТ»)
    ИНН 6658017928
    Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25
    Телефон: +7 (343) 234-31-02 Факс: +7 (343) 212-52-55
    Web-сайт: www.cztt.ru
    E-mail: cztt@cztt.ru

    Трансформаторы тока выполнены в виде проходной конструкции. Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки.

    Каждая вторичная обмотка находится на своем магнитопроводе. Обмотки трансформатора залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиты обмоток от проникновения влаги и механических повреждений.

    В трансформаторах тока первичная обмотка представляет собой стержень с прямоугольными выводами для подсоединения шины первичной обмотки.

    Крепление трансформатора осуществляется с помощью литого фланца, в котором имеются четыре установочные втулки. На фланце размещена табличка технических данных.

    Маркировка выводов обмоток, а также вторичных обмоток рельефная, выполнена эпоксидным компаундом при заливке трансформаторов тока в форму.

    Выводы первичной обмотки обозначены Л1 и Л2. Выводы вторичной обмотки для измерений обозначены 1И1 и 1И2.

    На трансформаторе имеется табличка технических данных с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.

    Рабочее положение трансформаторов в пространстве - любое.

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К трансформаторам тока данного типа относятся трансформаторы тока модификации

    ТПОЛ-СТ-10 зав. № 201348, 201367 и модификации ТПОЛ 10 У3 зав. № 4421, 6734, 6733, 6735.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

    Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы тока (ТПОЛ), http://oei-analitika.ru

    Рисунок 1. Общий вид средства измерений с указанием места нанесения заводского номера

    Пломбирование трансформаторов тока не предусмотрено.


    аблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТПОЛ-СТ-10;

    ТПОЛ 10 У3

    1 шт.

    Паспорт

    ТПОЛ-СТ-10;

    ТПОЛ 10 У3

    1 экз.


    Таблица 1.1 - Метрологические характеристики трансформаторов тока ТПОЛ-СТ-10

    Наименование характеристики

    Значение для заводских номеров

    201348, 201367

    Номинальное напряжение, кВ

    10

    Номинальный первичный ток 11ном, А

    600

    Номинальный вторичный ток Ьном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5S

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), 1АА

    10

    Таблица 1.2 - Метрологические характеристики трансформаторов тока ТПОЛ 10 У3

    Наименование характеристики

    Значение для заводских номеров

    4421, 6734, 6733, 6735

    Номинальное напряжение, кВ

    10

    Номинальный первичный ток 11ном, А

    300

    Номинальный вторичный ток Ьном, А

    5

    Номинальная частота Гном, Г ц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5S

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), 1АА

    30

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
