Номер по Госреестру СИ: 85481-22
85481-22 Твердомеры Роквелла
(Обозначение отсутствует)
Назначение средства измерений:
Твердомеры Роквелла (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Внешний вид.
Твердомеры Роквелла
Рисунок № 2
Внешний вид.
Твердомеры Роквелла
Рисунок № 3
Внешний вид.
Твердомеры Роквелла
Рисунок № 4
Внешний вид.
Твердомеры Роквелла
Рисунок № 5
Внешний вид.
Твердомеры Роквелла
Рисунок № 6
Внешний вид.
Твердомеры Роквелла
Рисунок № 7
Внешний вид.
Твердомеры Роквелла
Рисунок № 8
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Значение для модификаций | ||
FENIX 200ACL, FENIX 300 RS, FENIX 300XL, NEXUS 605RS, NEMESIS 6100RS |
NEMESIS 6200RSB, NEMESIS 6200RSB LAB, NEMESIS 9103RSB, VERZUS 710RS, VERZUS 720RS, VERZUS 720RSB, | |
Идентификационное наименование ПО |
I-TOUCH |
IMPRESSIONS |
Номер версии (идентификационный номер) ПО |
не ниже v 1.00 |
не ниже v 2.00 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документах:
-
- FENIX 200 - 01 РЭ «Твердомеры Роквелла FENIX 200. Руководство по эксплуатации», п. 5.4;
-
- FENIX 300 - 01 РЭ «Твердомеры Роквелла FENIX 300. Руководство по эксплуатации», п. 5.4;
-
- NEXUS 605 - 01 РЭ «Твердомеры Роквелла NEXUS 605. Руководство по эксплуатации», п. 5.4;
-
- NEMESIS 6100 - 01 РЭ «Твердомеры Роквелла NEMESIS 6100. Руководство по эксплуатации», п. 5.4;
-
- NEMESIS 6200 - 01 РЭ «Твердомеры Роквелла NEMESIS 6200. Руководство по эксплуатации», п. 5.4;
-
- NEMESIS 9100 - 01 РЭ «Твердомеры Роквелла NEMESIS 9100. Руководство по эксплуатации», п. 5.4;
-
- VERZUS 700 - 01 РЭ «Твердомеры Роквелла VERZUS 700. Руководство по эксплуатации», глава п. 5.4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам РоквеллаГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»
ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»
Приказ Росстандарта № 3462 от 30.12.2019 «Об утверждении государственной поверочной схемы для средств измерения твердости по шкалам Роквелла и Супер-Роквелла»
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «INNOVATEST Europe BV», НидерландыАдрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Телефон: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан:
- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
- для шкал Бринелля: на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в следующих модификациях: FENIX 200ACL, FENIX 300RS, FENIX 300XL, NEXUS 605RS, NEMESIS 6100RS, NEMESIS 6200RSB, NEMESIS 6200RSB LAB, NEMESIS 9103RSB, VERZUS 710RS, VERZUS 720RS, VERZUS 720RSB. Модификации твердомеров отличаются конструкцией, диапазоном прикладываемых нагрузок, габаритными размерами и массой, а также степенью автоматизации процесса измерений.
Твердомеры FENIX 200ACL предназначены для измерения твердости по шкалам Роквелла и Бринелля, FENIX 300RS, FENIX 300XL - для измерения твердости по шкалам Роквелла, Супер-Роквелла и Бринелля. Комплектуются измерительным микроскопом для определения диаметров отпечатков. Модификация-FENIX 300XL отличается от FENIX 300RS увеличенными размерами рабочего пространства.
Твердомеры NEXUS 605RS, NEMESIS 6100RS, VERZUS 710RS, VERZUS 720RS предназначены для измерения твердости по шкалам Роквелла и Супер-Роквелла. Модификация VERZUS 720RS в отличие от VERZUS 710RS оснащена дополнительными кнопками управления, находящимися справа от сенсорного экрана.
Твердомеры VERZUS 720RSB, NEMESIS 6200RSВ, NEMESIS 6200RSВ LAB, NEMESIS 9103RSB применяются для измерения твердости по шкалам Роквелла, Супер-Роквелла и Бринелля. Оборудованы выносным цифровым микроскопом для автоматического измерения отпечатка. Микроскоп соединен с твердомером, программное обеспечение которого используется для определения значения твердости. Модификация NEMESIS 6200RSВ LAB отличается от NEMESIS 6200RSВ конструкцией устройства приложения нагрузки.
Общий вид твердомеров с указанием мест нанесения знака утверждения типа и маркировочной таблички приведён на рисунках 1-8.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 8.
Место нанесения маркировочной таблички
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид твердомеров
Роквелла FENIX 300RS, FENIX 300XL
Рисунок 1 -Общий вид твердомеров Роквелла

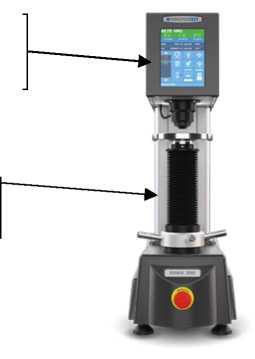

FENIX 200ACL
Рисунок 3 - Общий вид твердомеров Роквелла

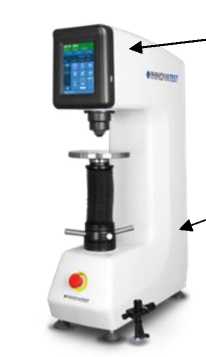

NEXUS 605RS
утверждения типа
Место нанесения знака
Место нанесения маркировочной таблички

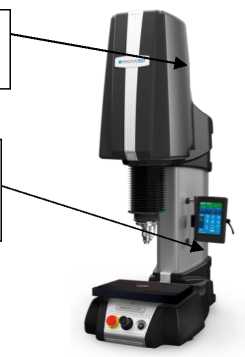

Рисунок 4 - Общий вид твердомеров
Роквелла NEMESIS 6100RS
Место нанесения маркировочной таблички
Место нанесения знака утверждения типа

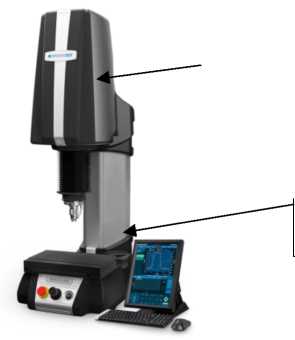

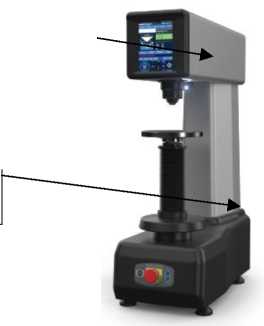

Рисунок 5 - Общий вид твердомеров Роквелла Рисунок 6 - Общий вид твердомеров
NEMESIS 6200RSB, NEMESIS 6200RSВ LAB Роквелла NEMESIS 9103RSB

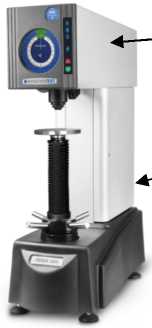

Рисунок 7 - Общий вид твердомеров Роквелла
VERZUS 720RS, VERZUS 720RSB
Место нанесения знака утверждения типа
Место нанесения маркировочной таблички

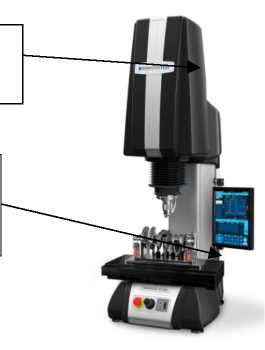

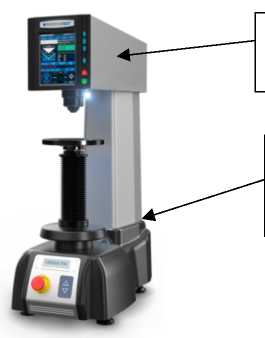

Рисунок 8 - Общий вид твердомеров
Роквелла VERZUS 710RS
Таблица 10 - Комплектность твердомеров
Наименование |
Обозначение |
Количество |
Твердомер Роквелла |
Модификация FENIX 200ACL или FENIX 300 RS, или FENIX 300XL, или NEXUS 605RS, или NEMESIS 6100RS, или NEMESIS 6200RSВ, или NEMESIS 6200RSB LAB, или NEMESIS 9103RSB, или VERZUS 710RS, или VERZUS 720RS, или VERZUS 720RSB* |
1 шт. |
Микроскоп ** |
UN-BPACK01 |
1 шт. |
Цифровой микроскоп *** |
BIOS |
1 шт. |
Принадлежности |
- |
1 шт. |
Руководство по эксплуатации |
FENIX 200 - 01 РЭ; FENIX 300 - 01 РЭ; NEXUS 600 - 01 РЭ; NEMESIS 6100 - 01 РЭ; NEMESIS 6200 - 01 РЭ; NEMESIS 9100 - 01 РЭ; VERZUS 700 - 01 РЭ |
1 экз. |
* В соответствии с заказом ** Для твердомеров FENIX 200ACL, FENIX 300RS, FENIX 300XL *** Для твердомеров NEMESIS 6200RSВ, NEMESIS 6200RSВ LAB, NEMESIS 9103RSB, VERZUS 720RSB |
Таблица 2 - Метрологические характеристики твердомеров по шкалам Роквелла | |||
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
HRA |
от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. |
±2,0 I IIR/\ ±1,2 I IIR/\ |
0,8 |
HRB(W) |
от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ. |
±3,0 HRB(W) ±2,0 HRB(W) |
1,2 |
HRC |
от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
HRD |
от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. |
±2,0 HRD ±1,5 HRD |
0,8 |
HRE(W) |
от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ. |
±2,5 HRE(W) ±2,0 HRE(W) |
1,2 |
HRF(W) |
от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ. |
±3,0 hrf(w) ±2,0 HRF(W) |
1,2 |
HRG(W) |
от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRG(W) до 94 HRG(W) включ. |
±6,0 HRG(W) ±4,5 HRG(W) ±3,0 hrg(w) |
1,2 |
HRH(W) |
от 80 HRH(W) до 100 HRH(W) включ. |
±2,0 HRH(W) |
1,2 |
HRK(W) |
от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ. |
±4,0 HRK(W) ±3,0 HRK(W) ±2,0 HRK(W) |
1,2 |
П р и м е ч а н и я:
|
Таблица 3 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла
Шкала Супер-Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
HR15N |
от 70 HR15N до 90 HR15N * |
±2,0 HR15N |
1,2 |
от 90 HR15N до 94 HR15N включ. |
±1,0 HR15N |
1,0 | |
HR30N |
от 40 HR30N до 76 HR30N * |
±2,0 HR30N |
1,2 |
от 76 HR30N до 86 HR30N включ. |
±1,0 HR30N |
1,0 | |
HR45N |
от 20 HR45N до 78 HR45N включ. |
±2,0 HR45N |
1,2 |
HR15T(W) |
от 62 HR15T(W) до 93 HR15T(W) включ. |
±3,0 HR15T(W) |
2,4 |
таблицы 3
Шкала Супер-Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
HR30T(W) |
от 15 HR30T(W) до 70 HR30T(W) включ. |
±3,0 HR30T(W) |
2,4 |
св 70 HR30T(W) до 82 HR30T(W) включ. |
±2,0 HR30t(w) |
2,0 | |
HR45T(W) |
от 10 HR45T(W) до 72 HR45T(W) включ. |
±3,0 HR45T(W) |
2,4 |
П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон | |||
2 Метрологические характеристики действительны для 5 измерений |
Таблица 4 - Шкалы Бринелля для различных моделей твердомеров
Модели твердомеров |
Шкалы Бринелля |
FENIX 200ACL, FENIX 300RS, FENIX 300XL |
HB(HBW) 1/30; HB(HBW) 2,5/62,5; HB(HBW) 2,5/187,5 |
NEMESIS 6200RSВ, NEMESIS 6200RSВ LAB, VERZUS 720RSB |
HB(HBW) 2,5/62,5; HB(HBW) 2,5/187,5 HB(HBW) 5/250 |
NEMESIS 9103RSB, |
HB(HBW) 2,5/187,5; HB(HBW) 5/750; НВ (HBW) 10/3000 |
Таблица 5 - Диапазоны измерений твёрдости по шкалам Бринелля
Шкала Бринелля |
Диапазон измерений твердости, 11В(111Ж) |
HB 1/30 |
от 95 до 450 |
HBW 1/30 |
от 95 до 650 |
HB(HBW) 2,5/62,5 |
от 32 до 218 |
HB 2,5/187,5 |
от 95 до 450 |
HBW 2,5/187,5 |
от 95 до 650 |
HB(HBW) 5/250 |
от 32 до 218 |
HB 5/750 |
от 95 до 450 |
HBW 5/750 |
от 95 до 650 |
HB 10/3000 |
от 95 до 450 |
HBW 10/3000 |
от 95 до 650 |
Таблица 6 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | ||||
от 32 до 54 включ. |
св. 54 до 108 включ. |
св. 108 до 163 включ. |
св. 163 до 218 включ.. |
св. 218 до 272 включ | |
Пределы допускаемой абсолю' твердомеров, HB (HB |
тной погрешности BW), (±) | ||||
HB(HBW) 2,5/62,5; HB(HBW) 5/250 |
1,6 |
3,2 |
- |
- |
- |
HB(HBW) 1/30; HB(HBW) 2,5/187,5; HB(HBW) 5/750; HB(HBW)10/3000 |
3,2 |
4,9 |
6,5 |
8,2 |
таблицы 6
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | ||||
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
Пределы допускаемой абсолютной погрешности твердомеров, HB (HBW), (±) | |||||
HB 1/30; HB 2,5/187,5; HB 5/750; HB 10/3000 |
9,8 |
11,4 |
13,5 |
- |
- |
HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
Примечание - Метрологические характеристики действительны для 5 измерений |
Таблица 7 - Технические характеристики твердомеров по испытательным нагрузкам для шкал
Роквелла и Супер-Роквелла___________________________________________________________
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
предварительная |
основная |
предварительная |
основная | |
Шкала Роквелла | ||||
HRA, HRF(W), HRH(W) |
98,07 |
588,4 |
±2,0 |
±0,5 |
HRB(W), HRE(W), HRD |
980,7 | |||
HRC, HRG(W), HRK(W) |
1471 | |||
Шкала Супер-Роквелла | ||||
HR15N, HR15T(W) |
29,42 |
147,1 |
±2,0 |
±0,66 |
HR30N, HR30t(w) |
294,2 | |||
HR45N, HR45t(w) |
441,3 |
Таблица 8 - Технические характеристики твердомеров по испытательным нагрузкам для шкал Бринелля_____________________________________________________________________
Шкала Бринелля |
Нагрузка, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
I luaiBW) 1/30 |
294 |
±1 |
HB(HBW) 2,5/62,5 |
613 | |
HB (HBW) 2,5/187,5 |
1839 | |
HB(HBW) 5/250 |
2452 | |
HB (HBW) 5/750 |
7355 | |
HB (HBW) 10/3000 |
29420 |
Таблица 9 -Технические характеристики твердомеров
Наименование характеристики |
Значение |
Рабочие условия эксплуатации | |
температура окружающего воздуха, °С |
от +15 до +35 |
относительная влажность окружающего воздуха, %, не более |
80 |
Параметры электрического питания напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
Габаритные размеры твердомеров, мм, не более - FENIX 200ACL | |
длина |
270 |
ширина |
555 |
высота |
765 |
- FENIX 300RS | |
длина |
270 |
ширина |
580 |
высота |
770 |
- FENIX 300XL | |
длина |
440 |
ширина |
580 |
высота |
1000 |
- NEXUS 605RS | |
длина |
250 |
ширина |
505 |
высота |
745 |
- NEMESIS 6100RS, NEMESIS 6200RSВ, NEMESIS 6200RSВ LAB | |
длина |
450 |
ширина |
740 |
высота |
1300 |
- NEMESIS 9103RSB | |
длина |
506 |
ширина |
705 |
высота |
1490 |
- VERZUS 710RS | |
длина |
290 |
ширина |
590 |
высота |
845 |
- VERZUS 720RS, VERZUS 720RSB | |
длина |
320 |
ширина |
610 |
высота |
860 |
Масса, кг, не более - FENIX 200ACL |
105 |
- FENIX 300 RS |
115 |
- FENIX 300 XL |
140 |
- NEXUS 605RS |
85 |
- NEMESIS 6100RS, NEMESIS 6200RSВ, NEMESIS 6200RSВ LAB |
150 |
- NEMESIS 9103RSB |
280 |
- VERZUS 710RS, VERZUS 720RS, VERZUS 720RSB |
91 |
