Номер по Госреестру СИ: 80761-20
80761-20 Твердомеры Бринелля
(NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB)
Назначение средства измерений:
Твердомеры Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM,
NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Внешний вид.
Твердомеры Бринелля
Рисунок № 1
Внешний вид.
Твердомеры Бринелля
Рисунок № 2
Внешний вид.
Твердомеры Бринелля
Рисунок № 3
Внешний вид.
Твердомеры Бринелля
Рисунок № 4
Внешний вид.
Твердомеры Бринелля
Рисунок № 5
Внешний вид.
Твердомеры Бринелля
Рисунок № 6
Программное обеспечение
Программное обеспечение (ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM |
NEXUS 3200 |
NEXUS 3001XLM-IMP, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB | |
Идентификационное наименование ПО |
i-Touch |
IMPRESSIONS LT |
IMPRESSIONS |
Номер версии (идентифика -ционный номер) ПО |
не ниже v 1.00 |
не ниже v 2.00 |
не ниже v 1.20 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Знак утверждения типа
Знак утверждения типананосится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу NEXUS 3000/ NEMESIS 9103B LAB - 01 МП «ГСИ. Твердомеры Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 18.09.2020.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «INNOVATEST Europe BV», НидерландыАдрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Заявитель
Общество с ограниченной ответственностью «Термо Техно Инжиниринг» (ООО «Термо Техно Инжиниринг»)Юридический адрес: 129626, г. Москва, ул. Новоалексеевская, д. 20 А, стр. 1
ИНН: 7704307626
Тел./факс (495) 540-47-62
E-mail: ttinzhiniring@gmail.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Модификации твердомеров отличаются конструкцией, диапазоном прикладываемых нагрузок, габаритными размерами и массой, а также степенью автоматизации процесса измерений.
Твердомеры NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM комплектуются измерительным микроскопом для определения диаметров отпечатков. Значение твердости рассчитывается на основе измеренных значений диаметров и отображается на ЖК-дисплее твердомера.
Твердомеры NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3400, NEXUS 3400M оборудованы выносным цифровым микроскопом для автоматического измерения отпечатка. Микроскоп соединен с твердомером, программное обеспечение которого используется для определения значения твердости.
Твердомеры NEXUS 3001XLM-IMP, NEXUS 3300FA, NEXUS 3400FA, NEMESIS 9103B LAB полностью автоматизированные модели с функцией автоматической смены инденторов и объективов. Кроме того, они могут быть оснащены моторизованным столом для перемещения в плоскости XY.
Твердомеры NEXUS 3300FA, NEXUS 3400FA, NEMESIS 9103B LAB могут комплектоваться дополнительной обзорной камерой, а также лазерным указателем места нанесения отпечатка.
Твердомеры NEMESIS 9103B LAB отличаются от твердомеров серии NEXUS возможностью перемещения измерительной устройства по вертикальной оси относительно неподвижного рабочего стола.
Символ «М» в наименовании моделей означает моторизованный подъем шпинделя, символ «XL» - увеличенное рабочее пространство.
Общий вид твердомеров с указанием мест нанесения знака утверждения типа-приведён на рисунках 1-8.
Пломбирование твердомеров не предусмотрено.
Место нанесения знака утверждения типа

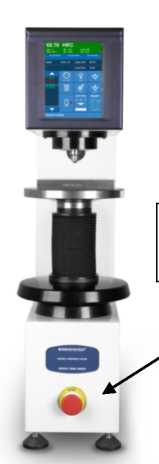

Рисунок 1 - Общий вид твердомеров
Бринелля NEXUS 3100,
NEXUS 3100XL, NEXUS 3100XLM

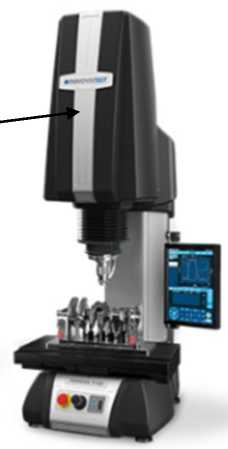

Рисунок 2 - Общий вид твердомеров
Бринелля NEXUS 3001XLM-IMP
Место нанесения знака утверждения типа

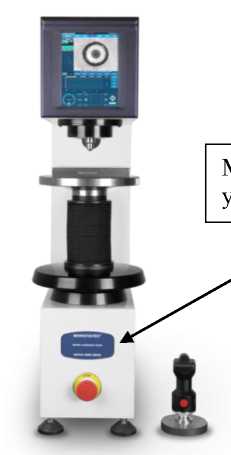

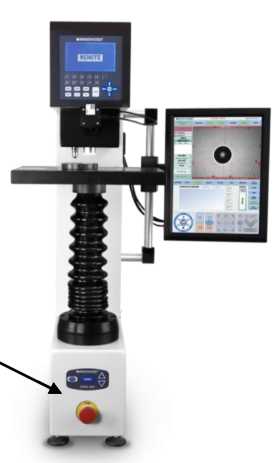

Рисунок 3 - Общий вид твердомеров
Бринелля NEXUS 3200
Рисунок 4 - Общий вид твердомеров
Бринелля NEMESIS 9103B LAB
Место нанесения знака утверждения типа
Рисунок 5 - Общий вид твердомеров
Бринелля NEXUS 3300, NEXUS 3300M
Рисунок 6 - Общий вид твердомеров
Бринелля NEXUS 3300FA

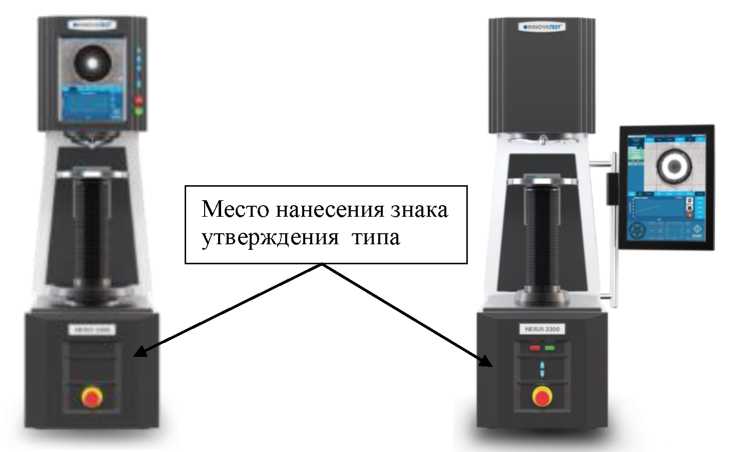

Место нанесения знака
Рисунок 8 - Общий вид твердомеров
Бринелля 3400FA
Рисунок 7 - Общий вид твердомеров
Бринелля NEXUS 3400, NEXUS 3400M
Таблица 5 - Комплектность твердомеров
Наименование |
Обозначение |
Количество |
Твердомер Бринелля |
NEXUS 3100 или NEXUS 3100XL, или NEXUS 3100XLM, или NEXUS 3001XLM-IMP, или NEXUS 3200, или NEXUS 3300, или NEXUS 3300M, или NEXUS 3300FA, или NEXUS 3400, или NEXUS 3400M, или NEXUS 3400FA, или NEMESIS 9103B LAB * |
1 шт. |
Аналоговый микроскоп ** |
ASS3001-MICRO |
1 шт. |
Цифровой микроскоп *** |
BIOS |
1 шт. |
Принадлежности |
- |
1 шт. |
Руководство по эксплуатации |
NEXUS 3000/ NEMESIS 9103B LAB - 01 РЭ |
1 экз. |
Методика поверки |
NEXUS 3000/ NEMESIS 9103B LAB - 01 МП |
1 экз. |
* В соответствии с заказом ** Для твердомеров NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM *** Для твердомеров NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3400, NEXUS 3400M |
Испытательные нагрузки по шкалам Бринелля, пределы допускаемого относительного отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
Модель твердомера |
Шкала Бринелля |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
Диапазон измерений твердости, HBW |
NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB |
HB 1/30 HBW 1/30 |
294 |
±1 |
от 95 до 450 от 95 до 650 |
HB(HBW) 2,5/31,2 |
306,5 |
от 16 до 108 | ||
Все модели |
HB(HBW) 2,5/62,5 |
613 |
от 32 до 218 | |
HB 2,5/187,5 HBW 2,5/187,5 |
1839 |
от 95 до 450 от 95 до 650 | ||
HB(HBW) 5/62,5 |
613 |
от 8 до 54 | ||
HB(HBW) 5/125 |
1226 |
от 16 до 108 | ||
HB(HBw) 5/250 |
2452 |
от 32 до 218 | ||
HB(HBW) 10/250 |
2452 |
от 8 до 54 | ||
HB 5/750 HBW 5/750 |
7355 |
от 95 до 450 от 95 до 650 | ||
HB(HBW) 10/500 |
4903 |
от 16 до 108 | ||
HB(HBW) 10/1000 |
9807 |
от 32 до 218. | ||
HB(HBW) 10/1500 |
14710 |
от 48 до 326 | ||
HB 10/3000 HBW 10/3000 |
29420 |
от 95 до 450 от 95 до 650 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | ||||
от 8 до 20 включ. |
от 20 до 54 включ. |
св. 54 до 108 включ. |
св. 108 до 163 включ. |
св. 163 до 218 включ.. | |
Пределы |
опускаемо твердомере |
й абсолю )Б, HB (H |
тной погреш 3W), (±) |
лности | |
HB(HBW) 5/62,5; HB(HBW) 10/250 |
0,6 |
1,6 |
- |
- |
- |
HB(HBW) 2,5/31,2; HB(HBW) 5/125; Hb(hBw) 10/500 |
0,6 |
1,6 |
3,2 | ||
Hb(hBw) 2,5/62,5; HB(HBW) 5/250; Hb(hBw) 10/1000 |
1,6 |
3,2 |
4,9 |
6,5 | |
Hb(hBw) 10/1500 |
- |
1,6 |
3,2 |
4,9 |
6,5 |
HB (HBW) 1/30; HB(HBW) 2,5/187,5; HB(HBW) 5/750; HB(HBW)10/3000 |
3,2 |
4,9 |
6,5 |
Продолжение таблицы 3
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | |||||
св. 218 до 272 включ |
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
Пределы доп тве |
ускаемой а рдомеров, H |
эсолютной погрешности IB (HBW), (±) | ||||
HB(HBW) 10/1500 |
8,2 |
9,8 | ||||
HB 1/30; HB 2,5/187,5; HB 5/750; HB 10/3000 |
8,2 |
9,8 |
11,4 |
13,5 | ||
HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
Примечание - Метрологические характеристики действительны для 5 измерений |
Таблица 4 - Основные технические характеристики твердомеров
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации
|
от +15 до +35 80 |
Параметры электропитания
|
от 207 до 253 от 49,8 до 50,2 |
Габаритные размеры, мм, не более | |
- NEXUS 3100, NEXUS 3200 | |
длина |
620 |
ширина |
190 |
высота |
790 |
- NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM -IMP | |
длина |
620 |
ширина |
190 |
высота |
990 |
- NEXUS 3300, NEXUS 3300М, NEXUS 3300FA | |
длина |
710 |
ширина |
360 |
высота |
1110 |
- NEXUS 3400, NEXUS 3400M, NEXUS 3400FA | |
длина |
780 |
ширина |
360 |
высота |
1300 |
- NEMESIS 9103B LAB | |
длина |
710 |
ширина |
510 |
высота |
1500 |
Масса, кг, не более | |
- NEXUS 3100, NEXUS 3200 |
130 |
- NEXUS 3100XL |
145 |
- NEXUS 3100XLM |
150 |
- NEXUS 3001XLM -IMP |
160 |
- NEXUS 3300, NEXUS 3300М |
276 |
- NEXUS 3300FA |
301 |
- NEXUS 3400, NEXUS 3400M |
345 |
- NEXUS 3400FA |
380 |
- NEMESIS 9103B LAB |
280 |
