Номер по Госреестру СИ: 58407-14
58407-14 Твердомеры Виккерса
(NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP)
Назначение средства измерений:
Твердомеры Виккерса NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
INNOVATEST (для твердомеров NEXUS 4303, NEXUS 4504) |
v 2.01 и выше |
- |
- |
IMPRESSIONS ХТ (для твердомеров NEXUS 4303-IMP, NEXUS 4504-IMp) |
v 1.07 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Твердомеры Виккерса NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP. Руководство по эксплуатации. NEXUS 4000 - 01 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам Виккерса NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP
-
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
-
2 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
-
3 ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
-
4 ГОСТ 8.063-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
-
5 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV.
Изготовитель
Фирма «INNOVATEST Europe BV», Нидерланды
Адрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail::info@innovatest-europe.com
Заявитель
Общество с ограниченной ответственностью «Термо Техно» (ООО «Термо Техно») Юридический адрес: 101000, г. Москва, Колпачный пер., д. 9а, офис 218 Тел.: (495) 783-82-11
Факс: (495) 783-82-12
E-mail: info@thermotechno.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail: office@vniiftri.ru.
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
К твердомерам NEXUS 4303-IMP, NEXUS 4504-IMP подключается персональный компьютер. Основываясь на изображении отпечатка на испытуемой поверхности, полученном CCD камерой, выполняется автоматическое измерение длины диагонали отпечатка и вычисляется твердость по Виккерсу. Твердомеры NEXUS 4303-IMP, NEXUS 4504-IMP могут быть оборудованы предметными столиками различных конфигураций, с электроприводом или без него, а также автофокусом.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

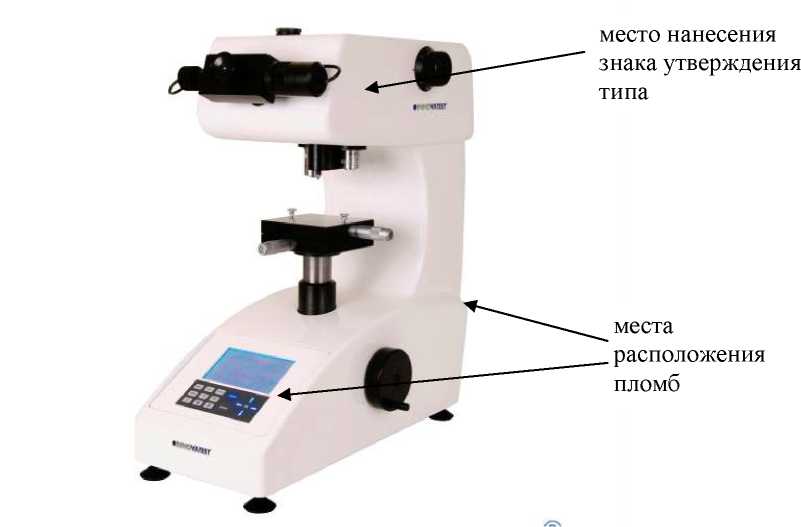

Рисунок 1 - Внешний вид твердомеров
В комплект поставки входят:
твердомер NEXUS 4303, или NEXUS 4303-IMP, или NEXUS 4504,
или NEXUS 4504-IMP (по заказу)......................................................................................1 шт.;
вспомогательное оборудование.................................................................................1 комплект;
руководство по эксплуатации NEXUS 4000 - 01 РЭ...........................................................1 шт.
Испытательные нагрузки по шкалам Виккерса
-
- для твердомеров NEXUS 4303, NEXUS 4303-IMP, Н:...................0,245; 0,490; 0,981; 1,96;
2,94; 4,90; 9,81, 19,61; 29,42; 49,03; 98,07; 196,1; 294,2;
-
- для твердомеров NEXUS 4504, NEXUS 4504-IMP, Н:........................0,981; 1,96; 2,94; 4,90;
9,81, 19,61; 29,42; 49,03;.98,07; 196,1; 294,2; 490,3. Пределы допускаемой относительной погрешности нагрузки для нагрузок 0,245 Н; 0,490 Н; 0,981 Н, %...............................................................................................................± 1,5.
Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,025........................... от 50 до
Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,05............................. от 50 до
Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,2; HV 0,3;
HV 0,5......................................................................................................................................от 50 до 1250.
Диапазон измерений твердости по шкалам Виккерса (HV), HV 1; HV 2; HV 3; HV 5;
HV 10; HV 20; HV 30; HV 50...................................................................................................от 50 до 1500.
Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.
Таблица 2
Обозначение шкалы |
Интервалы измерений твёрдости HV | ||||||||||
твёрдости |
100± |
200± |
300± |
400± |
500± |
600± |
700± |
800± |
900± |
1225± | |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
275 | ||
Пределы допускаемых абсолютных погрешностей твердомеров, HV (±) | |||||||||||
HV 0,025 |
15 |
25 |
- |
- |
- |
- |
- |
- |
- |
- | |
HV 0,05 |
13,5 |
25 |
35 |
49,5 |
60,5 |
- |
- |
- |
- |
- | |
HV 0,1 |
10,5 |
20 |
35 |
49,5 |
60,5 |
71,5 |
82,5 |
102 |
- |
- | |
HV 0,2 |
6 |
15 |
28 |
40,5 |
55 |
71,5 |
82,5 |
102 |
114 |
180 | |
HV 0,3 |
6 |
12,5 |
21 |
31,5 |
44 |
58,5 |
75 |
85 |
104,5 |
165 | |
HV 0,5 |
4,5 |
12,5 |
12,5 |
27 |
33 |
45,5 |
52,5 |
68 |
76 |
165 | |
HV 1 |
4,5 |
10 |
14 |
18 |
27,5 |
32,5 |
37,5 |
51 |
57 |
120 | |
HV 2 |
4,5 |
7,5 |
10,5 |
18 |
22 |
26 |
30 |
34 |
47,5 |
90 | |
HV 3 |
4,5 |
7,5 |
10,5 |
13,5 |
22 |
26 |
30 |
34 |
40 |
60 | |
HV 5 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
38 |
60 | |
HV 10 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
45 | |
HV 20 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
30 | |
HV 30 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
HV 50 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 |
Примечание: в твердомерах NEXUS 4303, NEXUS 4303-IMP используются шкалы HV 0,025 - HV 30; в твердомерах NEXUS 4504, NEXUS 4504-IMP используются шкалы HV 0,1 - HV 50.
Рабочие условия применения:
-
- температура окружающего воздуха ,оС........................................................от 10 до 35;
-
- относительная влажность окружающего воздуха, не более, %
Напряжение питания от сети переменного тока частотой (50±1) Гц, В...............220±22.
Габаритные размеры, мм, не более:
Габаритные размеры рабочего пространства, мм, не более:
