Номер по Госреестру СИ: 86675-22
86675-22 Твердомеры универсальные
(Обозначение отсутствует)
Назначение средства измерений:
Твердомеры универсальные (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Внешний вид.
Твердомеры универсальные
Рисунок № 2
Внешний вид.
Твердомеры универсальные
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Значение для модификаций | ||
FENIX 300U, NEXUS 605U |
VERZUS 750U | |
Идентификационное наименование ПО |
I-TOUCH |
IMPRESSIONS |
Номер версии (идентификационный номер) ПО |
не ниже v 1.00 |
не ниже v 2.00 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Лист № 3
Всего листов 8
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документах:
- FENIX 300 - 01 РЭ «Твердомеры универсальные FENIX 300. Руководство по эксплуатации», п. 5.4 «Выполнение базового испытания на твердость»;
- VERZUS 750U - 01 РЭ «Твердомеры универсальные FENIX 750U. Руководство по эксплуатации», п. 5.4 «Выполнение испытания на твердость»;
- NEXUS 605 - 01 РЭ «Твердомеры универсальные NEXUS 605. Руководство по эксплуатации», п. 5.4 «Выполнение испытания на твердость».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам РоквеллаГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»;
ГОСТ 9013-59 «Металлы. Метод измерения твёрдости по Роквеллу»;
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»;
Приказ Росстандарта от 30 декабря 2019 г. № 3462 «Об утверждении государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»;
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения;
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля;
Твердомеры универсальные. Модели FENIX 300U, VERZUS 750U, NEXUS 605U. Стандарт предприятия.
ПравообладательФирма «INNOVATEST Europe BV», Нидерланды
Адрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands Телефон: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Изготовитель
Фирма «INNOVATEST Europe BV», НидерландыАдрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands Телефон: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Правообладатель
Фирма «INNOVATEST Europe BV», НидерландыАдрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands Телефон: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Принцип действия твердомеров основан:
- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
- для шкал Бринелля: на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в следующих модификациях: FENIX 300U, VERZUS 750U, NEXUS 605U. Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, программным обеспечением, габаритными размерами и массой.
Твердомеры FENIX 300U, NEXUS 605U оборудованы цифровым окуляром для измерения размеров отпечатка по шкалам Виккерса и Бринелля. Значение твёрдости рассчитывается на основе измеренных значений и отображается на ЖК-дисплее твердомера.
Твердомеры VERZUS 750U оборудованы цифровой камерой для автоматического измерения отпечатка.
Общий вид твердомеров с указанием мест нанесения знака утверждения типа и маркировочной таблички приведён на рисунках 1-3.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.
Заводской номер в виде буквенно цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 3.
Место нанесения маркировочной таблички
Место нанесения знака утверждения типа

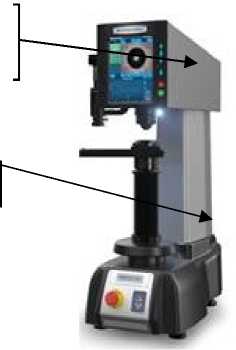

Рисунок 2 - Общий вид твердомеров
универсальных VERZUS 750U

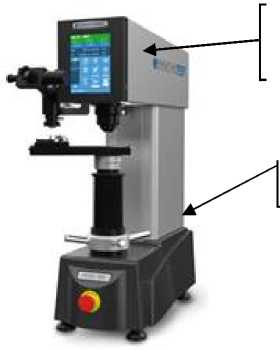

Рисунок 1 -Общий вид твердомеров
универсальных FENIX 300U
Рисунок 3 - Общий вид твердомеров
универсальных NEXUS 605U
Таблица 10 - Комплектность твердомеров | ||
Наименование |
Обозначение |
Количество |
Твердомер универсальный |
Модификация FENIX 300U или VERZUS 750U, или NEXUS 605U.* |
1 шт. |
Принадлежности |
- |
1 шт. |
Руководство по эксплуатации |
FENIX 300 - 01 РЭ; VERZUS 750U - 01 РЭ; NEXUS 605 - 01 РЭ |
1 экз. |
* В соответствии с заказом |
Таблица 2 - Метрологические характеристики твердомеров по шкалам Роквелла
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
HRA |
от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. |
±2,0 HRA ±1,2 HRA |
0,8 |
HRB(W) |
от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ. |
±3,0 HRB(W) ±2,0 HRB(W) |
1,2 |
HRC |
от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
HRD |
от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. |
±2,0 HRD ±1,5 HRD |
0,8 |
HRE(W) |
от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ. |
±2,5 HRE(W) ±2,0 HRE(W) |
1,2 |
HRF(W) |
от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ. |
±3,0 hrf(w) ±2,0 HRF(W) |
1,2 |
HRG(W) |
от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRg(w) до 94 HRg(w) включ. |
±6,0 HRG(W) ±4,5 HRG(W) ±3,0 HRG(W) |
1,2 |
HRH(W) |
от 80 HRH(W) до 100 HRH(W) включ. |
±2,0 HRH(W) |
1,2 |
HRK(W) |
от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ. |
±4,0 HRK(W) ±3,0 HRK(W) ±2,0 HRK(W) |
1,2 |
П р и м е ч а н и я:
|
Таблица 3 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла
Шкала Супер-Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
HR15N |
от 70 HR15N до 90 HR15N * |
±2,0 HR15N |
1,2 |
от 90 HR15N до 94 HR15N включ. |
±1,0 HR15N |
1,0 | |
HR30N |
от 40 HR30N до 76 HR30N * |
±2,0 HR30N |
1,2 |
от 76 HR30N до 86 HR30N включ. |
±1,0 HR30N |
1,0 | |
HR45N |
от 20 HR45N до 78 HR45N включ. |
±2,0 HR45N |
1,2 |
HR15T(W) |
от 62 HR15T(W) до 93 HR15T(W) включ. |
±3,0 HR15T(W) |
2,4 |
HR30T(W) |
от 15 HR30T(W) до 70 HR30T(W) включ. |
±3,0 HR30T(W) |
2,4 |
св 70 HR30T(W) до 82 HR30T(W) включ. |
±2,0 HR30t(w) |
2,0 | |
HR45T(W) |
от 10 HR45T(W) до 72 HR45T(W) включ. |
±3,0 HR45T(W) |
2,4 |
П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон | |||
2 Метрологические характеристики действительны для 5 измерений |
Таблица 4 - Метрологические характеристики твердомеров по шкалам Виккерса
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | ||||||||
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
Пределы допускаемой абсолютной погрешности твердомеров, HV, (±) | |||||||||
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
HV10; HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
HV30, HV50; HV100 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
таблицы 4
Обозначение |
И |
нтервалы измерений твёрдости HV | ||||||||
шкалы |
св. 525 |
св. 575 |
св. 625 |
св. 675 |
св. 725 |
св. 775 |
св. 825 |
св. 875 |
св. 925 |
св. 1075 |
твёрдости |
до 575 |
до 625 |
до 675 |
до 725 |
до 775 |
до 825 |
до 875 |
до 925 |
до 1075 |
до 1500 |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. | |
Пределы допускаемой абсолютной погрешности твердомеров, | ||||||||||
HV, (±) | ||||||||||
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
HV30, HV50 HV100 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
20 |
26 |
П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений
Таблица 5 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | ||||
от 8 до 20 включ. |
от 20 до 54 включ. |
св. 54 до 108 включ. |
св. 108 до 163 включ. |
св. 163 до 218 включ.. | |
Пределы |
допускаемо твердомере |
й абсолю эв, HB (H |
тной погре BW), (±) |
шности | |
HB (HBW) 2,5/15,6; HB(HBW) 5/62,5 |
0,6 |
1,6 |
- |
- |
- |
HB (HBW) 2,5/31,25; HB(HBW) 5/125 |
0,6 |
1,6 |
3,2 |
- |
- |
HB (HBW) 1/10; HB(HBW) 2,5/62,5; HB(HBW) 5/250 |
1,6 |
3,2 |
4,9 |
6,5 | |
HB (HBW) 1/30; HB(HBW) 2,5/187,5; |
- |
- |
3,2 |
4,9 |
6,5 |
таблицы 5
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | |||||
св. 218 до 272 включ |
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
Пределы доп тве |
ускаемой а рдомеров, |
эсолютной погрешности HB (HBW), (±) | ||||
HB 1/30; HB 2,5/187,5 |
8,2 |
9,8 |
11,4 |
13,5 |
- |
- |
HBW 1/30; HBW 2,5/187,5 |
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений |
Таблица 6 - Технические характеристики твердомеров по испытательным нагрузкам для шкал Роквелла и Супер-Роквелла___________________________________________________________
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % * | ||
предварительная |
основная |
предварительная |
основная | |
Шкала Роквелла | ||||
HRA, HRF(W), HRH(W) |
98,07 |
588,4 |
±2,0 |
±0,5 |
HRB(W), HRE(W), HRD |
980,7 | |||
HRC, HRG(W), HRK(W) |
1471 | |||
Шкала Супер-Роквелла | ||||
HR15N, HR15T(W) |
29,42 |
147,1 |
±2,0 |
±0,66 |
HR30N, HR30t(w) |
294,2 | |||
HR45N, HR45t(w) |
441,3 | |||
* Действительно для трех измерений |
Таблица 7 - Технические характеристики твердомеров по испытательным нагрузкам для шкал Виккерса
Модель твердомера |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % * |
FENIX 300U, VERZUS 750U |
9,807, 19,61; 49,03; 98,07; 196,1; 294,2; 490,3; 980,7 |
±1,0 |
NEXUS 605U |
49,03; 98,07; 196,1; 294,2; 490,3; 980,7 | |
* Действительно для трех измерений |
Таблица 8 - Технические характеристики твердомеров по испытательным нагрузкам для шкал Бринелля______________________________________________________________________
Модели твердомера |
Шкала Бринелля |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % * |
Диапазон измерений твердости, HBW |
FENIX 300U, VERZUS 750U NEXUS 605U |
HB (HBW) 1/10 |
98,07 |
±1 |
от 32 до 218 |
HB 1/30 HBW 1/30 |
294 |
от 95 до 450 от 95 до 650 | ||
HB (HBW) 2,5/15,6 |
153,2 |
от 8 до 50 | ||
HB (HBW) 2,5/31,25 |
306,5 |
от 16 до 100 | ||
HB(HBW) 2,5/62,5 |
613 |
от 32 до 218 | ||
HB 2,5/187,5 HBW 2,5/187,5 |
1839 |
от 95 до 450 от 95 до 650 | ||
HB(HBW) 5/62,5 |
613 |
от 8 до 54 | ||
HB(HBW) 5/125 |
1226 |
от 16 до 108 | ||
FENIX 300U, VERZUS 750U |
HB(HBW) 5/250 |
2452 |
от 32 до 218 | |
* Действительно для трех измерений |
Таблица 9 -Технические характеристики твердомеров
Наименование характеристики |
Значение |
Рабочие условия эксплуатации | |
температура окружающего воздуха, °С |
от +15 до +35 |
относительная влажность окружающего воздуха, %, не более |
80 |
Параметры электрического питания напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
Габаритные размеры твердомеров, мм, не более - FENIX 300U | |
длина |
270 |
ширина |
580 |
высота |
770 |
- VERZUS 750U | |
длина |
325 |
ширина |
590 |
высота |
900 |
- NEXUS 605U | |
длина |
220 |
ширина |
540 |
высота |
855 |
Масса, кг, не более - FENIX 300U |
116 |
- VERZUS 750U |
109 |
- NEXUS 605U |
100 |
