Номер по Госреестру СИ: 58404-14
58404-14 Твердомеры Роквелла
(NEMESIS 9000RS)
Назначение средства измерений:
Твердомеры Роквелла NEMESIS 9000RS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.09.2019
Номер записи - 149032
ID в реестре СИ - 371432
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "INNOVATEST Europe BV"
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1325 от 2014.09.08 Об утверждении типов СИ (ГР 58402-14 - 58418-14)
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
Наличие аналогов СИ: Твердомеры Роквелла (NEMESIS 9000RS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "INNOVATEST Europe BV"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
57704-14 25.06.2019 |
Твердомеры универсальные , NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803 Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58206-14 20.08.2019 |
Микротвердомеры, 423D, 423A Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58404-14 09.09.2019 |
Твердомеры Роквелла, NEMESIS 9000RS Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58405-14 09.09.2019 |
Твердомеры Роквелла, VERZUS 700RS, VERZUS 710RS, VERZUS 710RSB Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58407-14 09.09.2019 |
Твердомеры Виккерса, NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58488-14 25.09.2019 |
Твердомеры Бринелля , NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58846-14 24.10.2019 |
Твердомеры универсальные , VERZUS 700AS, VERZUS 750CCD Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58847-14 24.10.2019 |
Твердомеры Роквелла, NEXUS 610RS, NEXUS 610RSB Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
64866-16 31.08.2021 |
Твердомеры Виккерса, FALCON 503, FALCON 508, FALCON 511 Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
79694-20 18.11.2025 |
Твердомеры универсальные , NEMESIS 5101, NEMESIS 5102, NEMESIS 5103, NEMESIS 9101, NEMESIS 9102, NEMESIS 9103, NEMESIS 9104, NEXUS 8101, NEXUS 8102, NEXUS 8103, NEXUS 8104, NEXUS 8101 XLM, NEXUS 8102 XLM, NEXUS 8103 XLM, NEXUS 8104 XLM, NEMESIS 9601, NEMESIS 9602, NEMESIS 9603, NEMESIS 9604, NEMESIS 9803 Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
80761-20 31.12.2025 |
Твердомеры Бринелля , NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
83543-21 26.10.2026 |
Твердомеры Виккерса, FALCON Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
85481-22 04.05.2027 |
Твердомеры Роквелла, Обозначение отсутствует Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
86675-22 05.09.2027 |
Твердомеры универсальные , Обозначение отсутствует Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
В разработке
Кто поверяет Твердомеры Роквелла (NEMESIS 9000RS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Твердомеры Роквелла (NEMESIS 9000RS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
4014 | 4014 |
Программное обеспечение
Встроенное программное обеспечение (ПО) «IMPRESSIONS» используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
IMPRESSIONS |
v 1.13 и выше |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:
-
- (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRB; (83±3) HIU;
-
- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) HR30T; (76±6) HR30T.
Изготовитель
Фирма «INNOVATEST Europe BV», Нидерланды
Адрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Заявитель
Общество с ограниченной ответственностью «Термо Техно» (ООО «Термо Техно»)
Юридический адрес: 101000, г. Москва, Колпачный пер., д. 9а, офис 218
Тел.: (495) 783-82-11
Факс: (495) 783-82-12
E-mail: info@thermotechno.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail: office@vniiftri.ru.
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.
Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

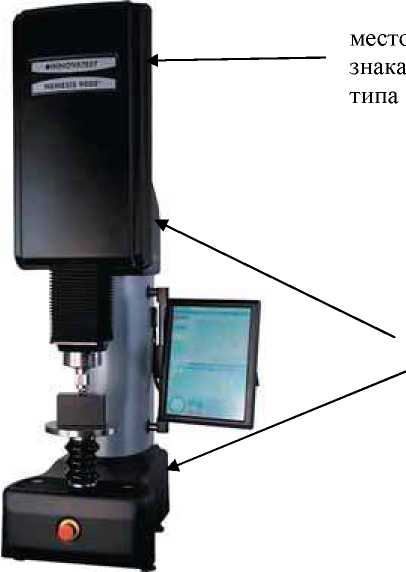

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
места
расположения
пломб
Рисунок 1 - Внешний вид твердомеров
место нанесения знака утверждения типа
В комплект поставки входят: твердомер NEMESIS 9000RS........................................................................................1 шт.;
вспомогательные оборудование.........................................................................1 комплект;
руководство по эксплуатации NEMESIS 9000RS - 01 РЭ..........................................1 шт.
Испытательные нагрузки, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2
|
Шкалы |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
|
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
|
Шкалы Роквелла | ||||
|
HRA |
588,4 |
98,07 |
± 2,0 |
± 0,5 |
|
HRB |
980,7 | |||
|
HRC |
1471 | |||
|
Шкалы Супер-Роквелла | ||||
|
HR15N, HR15T |
147,1 |
29,42 |
± 2,0 |
± 0,66 |
|
HR30N, HR30T |
294,2 | |||
|
HR45N, HR45T |
441,3 | |||
Диапазоны измерений твердости и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.
Таблица 3
|
Шкала Роквелла |
Диапазон измерений твёрдости |
Пределы допускаемых абсолютных погрешностей твердомеров |
|
HRA |
от 70 HRA до 93 HRA |
± 1,2 HRA |
|
HRB |
от 50 HRB до 100 HRB |
± 2,0 HRB |
|
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
± 2,0 HRC ± 1,5 HRC ± 1,0 HRC |
|
Шкала Супер-Роквелла | ||
|
HR15N |
от 70 HR15N до 94 HR15N |
± 1,0 HR15N |
|
HR30N |
от 40 HR30N до 76 HR30N |
± 2,0 HR30N |
|
от 76 HR30N до 86 HR30N |
± 1,0 HR30N | |
|
HR45N |
от 40 HR45N до 78 HR45N |
± 2,0 HR45N |
|
HR15T |
от 62 HR15T до 93 HR15T |
± 3,0 HR15T |
|
HR30T |
от 45 HR30T до 70 HR30T |
± 3,0 HR30T |
|
от 70 HR30T до 82 HR30T |
± 2,0 HR30T | |
|
HR45T |
от 10 HR45T до 72 HR45T |
± 3,0 HR45T |
Рабочие условия применения:
-
- температура окружающего воздуха ,оС .......................................................... от 10 до 35;
Напряжение питания от сети переменного тока частотой (50±1) Гц ................. 220±22 В.
Габаритные размеры, мм, не более:
Габаритные размеры рабочего пространства, мм, не более:
