Номер по Госреестру СИ: 58847-14
58847-14 Твердомеры Роквелла
(NEXUS 610RS, NEXUS 610RSB)
Назначение средства измерений:
Твердомеры Роквелла NEXUS 610RS, NEXUS 610RSB (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (ПО) «IMPRESSIONS LТ» используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
IMPRESSIONS LT |
v 1.07 и выше |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:
-
- (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRB; (83±3) HIU;
-
- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) Ж30Т;
(76±6) HR30^
Изготовитель
Фирма «INNOVATEST Europe BV», Нидерланды
Адрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Заявитель
Общество с ограниченной ответственностью «Термо Техно» (ООО «Термо Техно»)
Юридический адрес: 101000, г. Москва, Колпачный пер., д. 9а, офис 218
Тел.: (495) 783-82-11
Факс: (495) 783-82-12
E-mail: info@thermotechno.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»), аттестат аккредитации в области обеспечения единства измерений № 30002-13 г., действителен до 07.10.2018 г.
Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

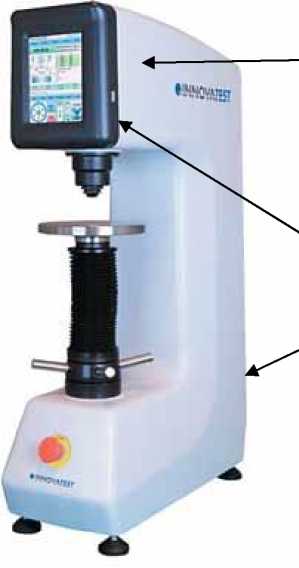

Твердомеры NEXUS 610RSB могут справочно измерять твердость по Бринеллю. Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения знака утверждения типа
Рисунок 1 - Внешний вид твердомеров
места расположения
пломб
В комплект поставки входят: твердомер NEXUS 610RS или NEXUS 610RSB (по заказу)......................................1 шт.;
микроскоп (для NEXUS 610RSB).................................................................................1 шт.;
вспомогательные оборудование.........................................................................1 комплект;
руководство по эксплуатации NEXUS 610RS, NEXUS 610RSB - 01 РЭ..................1 шт.
Испытательные нагрузки, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2
Шкалы твердости |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
Шкала Роквелла | ||||
HRA |
588,4 |
98,07 |
± 2,0 |
± 0,5 |
HRB |
980,7 | |||
HRC |
1471 | |||
Шкала Супер-Роквелла | ||||
HR15N, HR15T |
147,1 |
29,42 |
± 2,0 |
± 0,66 |
HR30N, HR30T |
294,2 | |||
HR45N, HR45T |
441,3 |
Диапазоны измерений твердости и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.
Таблица 3
Шкалы твердости |
Диапазон измерений твёрдости |
Пределы допускаемых абсолютных погрешностей твердомеров |
Шкала Роквелла | ||
HRA |
от 70 HRA до 93 HRA |
± 1,2 HRA |
HRB |
от 50 HRB до 100 HRB |
± 2,0 HRB |
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
± 2,0 HRC ± 1,5 HRC ± 1,0 HRC |
Шкалы твердости |
Диапазон измерений твёрдости |
Пределы допускаемых абсолютных погрешностей твердомеров |
Шкала Супер-Роквелла | ||
HR15N |
от 70 HR15N до 94 HR15N |
± 1,0 HR15N |
HR30N |
от 40 HR30N до 76 HR30N |
± 2,0 HR30N |
от 76 HR30N до 86 HR30N |
± 1,0 HR30N | |
HR45N |
от 40 HR45N до 78 HR45N |
± 2,0 HR45N |
HR15T |
от 62 HR15T до 93 HR15T |
± 3,0 HR15T |
HR30T |
от 45 HR30T до 70 HR30T |
± 3,0 HR30T |
от 70 HR30T до 82 HR30T |
± 2,0 HR30T | |
HR45T |
от 10 HR45T до 72 HR45T |
± 3,0 HR45T |
Рабочие условия применения:
-
- температура окружающего воздуха ,оС .......................................................... от 10 до 35;
Напряжение питания от сети переменного тока частотой (50±1) Гц, В ................ 220±22.
Габаритные размеры, мм, не более:
Габаритные размеры рабочего пространства, мм, не более:
