Номер по Госреестру СИ: 58846-14
58846-14 Твердомеры универсальные
(VERZUS 700AS, VERZUS 750CCD)
Назначение средства измерений:
Твердомеры универсальные VERZUS 700AS, VERZUS 750CCD (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1:2007, ГОСТ 9012-59.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.10.2019
Номер записи - 149550
ID в реестре СИ - 371950
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Твердомеры универсальные VERZUS 750CCD, Твердомеры универсальные, Модификация: VERZUS 750CCD, модель VERZUS 750CCD, Без модификации, VERZUS 750CCD, VERZUS 700AS, VERZUS 750CCD, VERZUS 700AS, 750CCD,
Производитель
Изготовитель - Фирма "INNOVATEST Europe BV"
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 6
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1898 от 2016.12.16 О переоформлении свидетельства об утверждении типа средства измерений № 58846 "Дальномеры лазерные GLM 30, GLM 40"
№1683 от 2014.10.23 Об утверждении типов средств измерений (ГР 58814-14 - 58865-14)
№682 от 2020.04.01 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений 50 шт
Наличие аналогов СИ: Твердомеры универсальные (VERZUS 700AS, VERZUS 750CCD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "INNOVATEST Europe BV"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
57704-14 25.06.2019 |
Твердомеры универсальные , NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803 Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58206-14 20.08.2019 |
Микротвердомеры, 423D, 423A Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58404-14 09.09.2019 |
Твердомеры Роквелла, NEMESIS 9000RS Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58405-14 09.09.2019 |
Твердомеры Роквелла, VERZUS 700RS, VERZUS 710RS, VERZUS 710RSB Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58407-14 09.09.2019 |
Твердомеры Виккерса, NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58488-14 25.09.2019 |
Твердомеры Бринелля , NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58846-14 24.10.2019 |
Твердомеры универсальные , VERZUS 700AS, VERZUS 750CCD Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58847-14 24.10.2019 |
Твердомеры Роквелла, NEXUS 610RS, NEXUS 610RSB Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
64866-16 31.08.2021 |
Твердомеры Виккерса, FALCON 503, FALCON 508, FALCON 511 Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
79694-20 18.11.2025 |
Твердомеры универсальные , NEMESIS 5101, NEMESIS 5102, NEMESIS 5103, NEMESIS 9101, NEMESIS 9102, NEMESIS 9103, NEMESIS 9104, NEXUS 8101, NEXUS 8102, NEXUS 8103, NEXUS 8104, NEXUS 8101 XLM, NEXUS 8102 XLM, NEXUS 8103 XLM, NEXUS 8104 XLM, NEMESIS 9601, NEMESIS 9602, NEMESIS 9603, NEMESIS 9604, NEMESIS 9803 Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
80761-20 31.12.2025 |
Твердомеры Бринелля , NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
83543-21 26.10.2026 |
Твердомеры Виккерса, FALCON Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
85481-22 04.05.2027 |
Твердомеры Роквелла, Обозначение отсутствует Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
86675-22 05.09.2027 |
Твердомеры универсальные , Обозначение отсутствует Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Твердомеры универсальные (VERZUS 700AS, VERZUS 750CCD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ОАО "МСЗ" (1831) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МСЗ" (RA.RU.311829) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Твердомеры универсальные (VERZUS 700AS, VERZUS 750CCD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
1196 | 3491 |
|
ФБУ Липецкий ЦСМ Липецкая область |
1593 | 3491 |
|
ФБУ Пензенский ЦСМ Пензенская область |
7159 | 3491 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
4014 | 3491 |
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
INNOVATEST (для твердомеров VERZUS 700AS) |
v 1.01 и выше | ||
|
IMPRESSIONS (для твердомеров VERZUS 750CCD) |
v 1.13 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТвердомеры универсальные VERZUS 700AS, VERZUS 750CCD. Руководство по эксплуатации. VERZUS 700AS, VERZUS 750CCD - 01 РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам универсальным VERZUS 700AS, VERZUS 750CCD
-
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
-
2 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
-
3 ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
-
4 ГОСТ 8.063-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
-
5 ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
-
6 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
-
7 ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»
-
8 ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках. (по Супер-Роквеллу).
-
9 ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».
-
10 Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:
-
- (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRB; (83±3) HRA;
-
- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) Ж30Т; (76±6) HR30^
-
- (450±75) HV; (800±50) HV;
-
- (100±25) HBW; (200±50) HBW; (400±50) HBW.
Изготовитель
Фирма «INNOVATEST Europe BV», Нидерланды
Адрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Заявитель
Общество с ограниченной ответственностью «Термо Техно» (ООО «Термо Техно»)
Юридический адрес: 101000, г. Москва, Колпачный пер., д. 9а, офис 218
Тел.: (495) 783-82-11
Факс: (495) 783-82-12
E-mail: info@thermotechno.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»), аттестат аккредитации в области обеспечения единства измерений № 30002-13 г., действителен до 07.10.2018 г.
Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан:
-
- для шкал Роквелла и Супер-Роквелла - на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
-
- для шкал Виккерса - на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
-
- для шкал Бринелля - на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры VERZUS 750CCD оснащены сенсорным экраном графического пользовательского интерфейса, CCD камерой и встроенным персональным компьютером.
Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

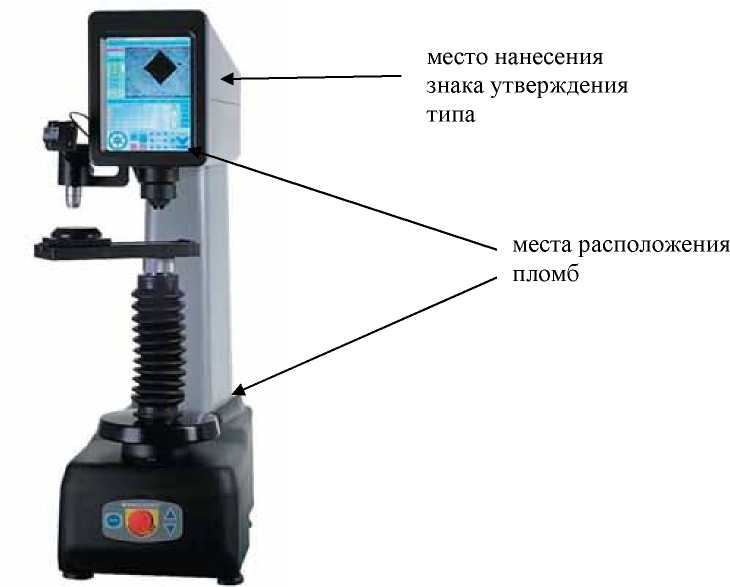

Рисунок 1 - Внешний вид твердомеров
В комплект поставки входят: твердомер VERZUS 700AS или VERZUS 750CCD (по заказу)................................1 шт.;
вспомогательные принадлежности ....................................................................1 комплект;
руководство по эксплуатации VERZUS 700AS, VERZUS 750CCD - 01 РЭ.............1 шт.
Испытательные нагрузки для шкал Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузки приведены в таблице 2.
Таблица 2
|
Шкалы твердости |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
|
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
|
Шкала Роквелла | ||||
|
HRA |
588,4 |
98,07 |
± 2,0 |
± 0,5 |
|
HRB |
980,7 | |||
|
HRC |
1471 | |||
|
Шкала Супер-Роквелла | ||||
|
HR15N, HR15T |
147,1 |
29,42 |
± 2,0 |
± 0,66 |
|
HR30N, HR30T |
294,2 | |||
|
HR45N, HR45T |
441,3 | |||
Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.
Таблица 3
|
Шкалы твердости |
Диапазоны измерений твёрдости |
Пределы допускаемой абсолютной погрешности твердомеров |
|
Шкала Роквелла | ||
|
HRA |
от 70 HRA до 93 HRA |
± 1,2 HRA |
|
HRB |
от 50 HRB до 100 HRB |
± 2,0 HRB |
|
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
± 2,0 HRC ± 1,5 HRC ± 1,0 HRC |
|
Шкалы твердости |
Диапазоны измерений твёрдости |
Пределы допускаемой абсолютной погрешности твердомеров |
|
Шкала Супер-Роквелла | ||
|
HR15N |
от 70 HR15N до 94 HR15N |
± 1,0 HR15N |
|
HR30N |
от 40 HR30N до 76 HR30N |
± 2,0 HR30N |
|
от 76 HR30N до 86 HR30N |
± 1,0 HR30N | |
|
HR45N |
от 40 HR45N до 78 HR45N |
± 2,0 HR45N |
|
HR15T |
от 62 HR15T до 93 HR15T |
± 3,0 HR15T |
|
HR30T |
от 45 HR30T до 70 HR30T |
± 3,0 HR30T |
|
от 70 HR30T до 82 HR30T |
± 2,0 HR30T | |
|
HR45T |
от 10 HR45T до 72 HR45T |
± 3,0 HR45T |
Испытательные нагрузки по шкалам Виккерса, Н............9,81, 19,61; 29,42; 49,03; 98,07;
............. 196,1; 294,2; 490,3; 980,7.
Пределы допускаемой относительной погрешности нагрузки, %................................± 1,0.
Диапазоны измерений твердости по шкалам Виккерса и соответствующие им пределы
допускаемых абсолютных погрешностей твердомеров приведены в таблице 4. Таблица 4
|
Шкалы твёрдости |
Интервалы измерений твёрдости HV | ||||||||||
|
100± |
200± |
300± |
400± |
500± |
600± |
700± |
800± |
900± |
1225± | ||
|
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
275 | ||
|
Пределы допускаемой абсолютной погрешности твердомеров, HV, | |||||||||||
|
(±) | |||||||||||
|
HV 1 |
4,5 |
10 |
14 |
18 |
27,5 |
32,5 |
37,5 |
51 |
57 |
120 | |
|
HV 2 |
4,5 |
7,5 |
10,5 |
18 |
22 |
26 |
30 |
34 |
47,5 |
90 | |
|
HV 3 |
4,5 |
7,5 |
10,5 |
13,5 |
22 |
26 |
30 |
34 |
40 |
60 | |
|
HV 5 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
38 |
60 | |
|
HV 10 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
45 | |
|
HV 20 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
30 | |
|
HV 30 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
|
HV 50 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
|
HV 100 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:
-
- HBW 2,5/62,5 (нагрузка 613 Н);......................................................................................от 32 до 218;
-
- HBW 2,5/187,5 (нагрузка 1839 Н)...................................................................................от 95 до 650;
-
- HBW 5/250 (нагрузка 2452 Н);........................................................................................от 32 до 218.
Пределы допускаемой относительной погрешности нагрузки, %.................................± 1,0.
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля
приведены в таблице 5. Таблица 5
|
Шкалы твёрдости |
Интервалы изме |
рения твёрдости, HBW | |||||
|
30 |
75 |
125 |
200 |
300 |
400 |
550 | |
|
±20 |
±25 |
±25 |
±50 |
±50 |
±50 |
±100 | |
|
Пределы допускаемой абсолютной погрешности твердомеров, | |||||||
|
H |
BW, (±) | ||||||
|
HBW 2,5/62,5; HBW 5/250 |
1,5 |
3,0 |
4,5 |
7,5 |
- |
- |
- |
|
HBW 2,5/187,5 |
- |
3,0 |
4,5 |
7,5 |
10,5 |
13,5 |
18 |
Рабочие условия применения:
-
- температура окружающего воздуха ,оС .............................................................. от 10 до 35;
-
- относительная влажность окружающего воздуха, не более, %.......................................70.
Напряжение питания от сети переменного тока частотой (50±1) Гц, В ..................... 220±22.
Габаритные размеры, масса, габариты рабочего пространства приведены в таблице 6. Таблица 6
|
VERZUS 700AS |
VERZUS 750CCD | |
|
Длина, мм, не более |
290 |
290 |
|
Ширина, мм, не более |
592 |
592 |
|
Высота, мм, не более |
845 |
895 |
|
Масса, кг, не более |
175 |
180 |
|
Рабочее пространство (длина), мм |
200 |
200 |
|
Рабочее пространство (высота), мм |
300 |
300 |
