Номер по Госреестру СИ: 64866-16
64866-16 Твердомеры Виккерса
(FALCON 503, FALCON 508, FALCON 511)
Назначение средства измерений:
Твердомеры Виккерса FALCON 503, FALCON 508, FALCON 511 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ 9450-76, ГОСТ Р ИСО 6507-1-2007.

Внешний вид.
Твердомеры Виккерса
Рисунок № 1

Внешний вид.
Твердомеры Виккерса
Рисунок № 2

Внешний вид.
Твердомеры Виккерса
Рисунок № 3
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
IMPRESSIONS |
Номер версии (идентификационный номер) ПО |
не ниже v. 2.24 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса FALCON 503, FALCON 508, FALCON 511ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ 9450-76 «Измерение микротвердости вдавливанием алмазных наконечников»
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу FALCON 503, FALCON 508, FALCON 511 - 01 МП «Инструкция. Твердомеры Виккерса FALCON 503, FALCON 508, FALCON 511. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 03.06.2016 г.
Основные средства поверки:
-
- эталонные меры микротвёрдости с метрологическими характеристиками по
ГОСТ 8.063-2012 со значениями: (100±25) HV; (200±50) HV; (450±75) HV; (800±50) HV;
-
- эталонные меры твёрдости Виккерса с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «INNOVATEST Europe BV», НидерландыАдрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Заявитель
Общество с ограниченной ответственностью «Термо Техно Инжиниринг» (ООО «Термо Техно Инжиниринг»)
Юридический адрес: 129626, г. Москва, ул. Новоалексеевская, д. 20 А, стр. 1
Почтовый адрес: 101000, г. Москва, Колпачный переулок, д. 9а, стр. 1
ИНН: 7704307626
Тел./факс +7(495) 540-47-62
E-mail: ttinzhiniring@gmail.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево.
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Модификации твердомеров отличаются друг от друга диапазоном прикладываемых нагрузок. Возможно оснащение твердомера моторизованным столиком, дополнительными объективами и дополнительной обзорной камерой.

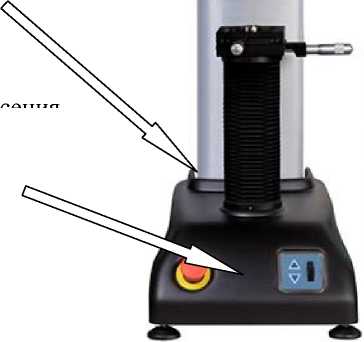

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место расположения пломбы изготовителя

место нанесения
типа
знака утверждения


Рисунок 1 - Внешний вид твердомеров
Комплектность твердомеров приведена в таблице 6. Таблица 6 - Комплектность твердомеров
Наименование |
Количество, шт. |
Примечание |
Твердомер FALCON 503, или FALCON 508, или FALCON 511 |
1 |
В соответствии с моделью |
Блок принадлежностей |
1 | |
Руководство по эксплуатации FALCON 503, FALCON 508, FALCON 511 - 01 РЭ |
1 | |
Методика поверки FALCON 503, FALCON 508, FALCON 511 - 01 МП |
1 |
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
0,00981; 0,049 |
±2,0 |
0,098; 0,245; 0,490; 0,981 |
±1,5 |
1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3. Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
Модификация твердомера |
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
FALCON 508, FALCON 511 |
HV 0,001 |
от 30 до 100 |
HV 0,005 |
от 30 до 200 | |
FALCON 503, FALCON 508, FALCON 511 |
HV 0,01; HV 0,025 |
от 50 до 350 |
HV 0,05 |
от 50 до 450 | |
HV 0,1 |
от 50 до 850 | |
HV 0,2; HV 0,3 |
от 50 до 1000 | |
HV 0,5; HV 1; HV 2; HV 5; HV 10 |
от 50 до 1500 | |
FALCON 508, FALCON 511 |
HV 20; HV 30; |
от 50 до 1500 |
FALCON 511 |
HV 50 |
от 50 до 1500 |
Пределы допускаемых абсолютных погрешностей измерений твёрдости твердомерами приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров
Обозначение ________________Интервалы измерений твёрдости HV
шкалы |
от 30 |
от |
от |
от |
от |
от |
от |
от |
от |
от |
твёрдости |
до 75 |
75 |
125 |
175 |
225 |
275 |
325 |
375 |
425 |
475 |
до |
до |
до |
до |
до |
до |
до |
до |
до | ||
125 |
175 |
225 |
275 |
325 |
375 |
425 |
475 |
525 | ||
Пределы допускаемой абсолютной погрешности измерений твердости, | ||||||||||
HV, (±) | ||||||||||
HV0,001 |
9 |
12 |
- |
- |
- |
- |
- |
- |
- | |
HV0,005 |
9 |
12 |
16 |
20 |
- |
- |
- |
- |
- | |
HV0,01 |
5 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- | |
HV0,025 |
4 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- | |
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 | ||
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 | |
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 | |
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 | |
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 | |
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 | |
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 | |
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
HV10, HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
HV30, HV50 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 4
Обозначение |
Интервалы измерений твёрдости HV | ||||||||||
шкалы |
от |
от |
от |
от |
от |
от |
от |
от |
от |
от | |
твёрдости |
525 |
575 |
625 |
675 |
725 |
775 |
825 |
875 |
925 |
1075 | |
до |
до |
до |
до |
до |
до |
до |
до |
до |
до | ||
575 |
625 |
675 |
725 |
775 |
825 |
875 |
925 |
1075 |
1500 | ||
Пределы допускаемой абсолютной погрешности измерений твердости, HV, (±) | |||||||||||
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- | |
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- | |
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- | |
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 | |
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 | |
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 | |
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 | |
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 | |
HV30, HV50 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
Технические характеристики твердомеров приведены в таблице 5.
Таблица 5 - Технические характеристики твердомеров
Наименование характеристики |
Значение характеристики |
Условия эксплуатации: | |
-температура окружающего воздуха, °С |
от +10 до +35 |
- относительная влажность при температуре 25 °С, % |
от 10 до 90 |
Электропитание: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±0,5 |
Наименование характеристики |
Значение характеристики |
Габаритные размеры (длинахширинахвысота), мм, не более |
525х323х773 |
Габаритные размеры рабочего пространства (ширинахвысота), мм, не менее |
200х170 |
Масса, кг, не более |
75 |
