Наименование

Обозначение

Количество

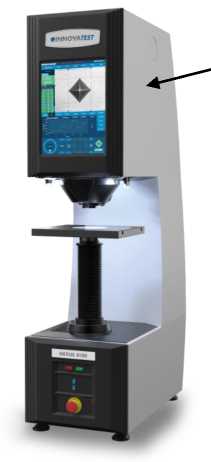

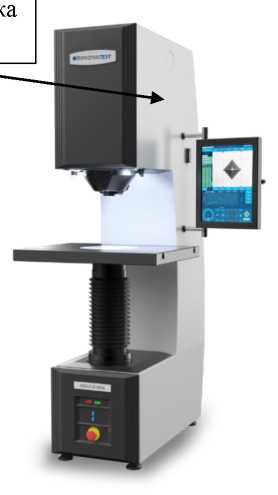

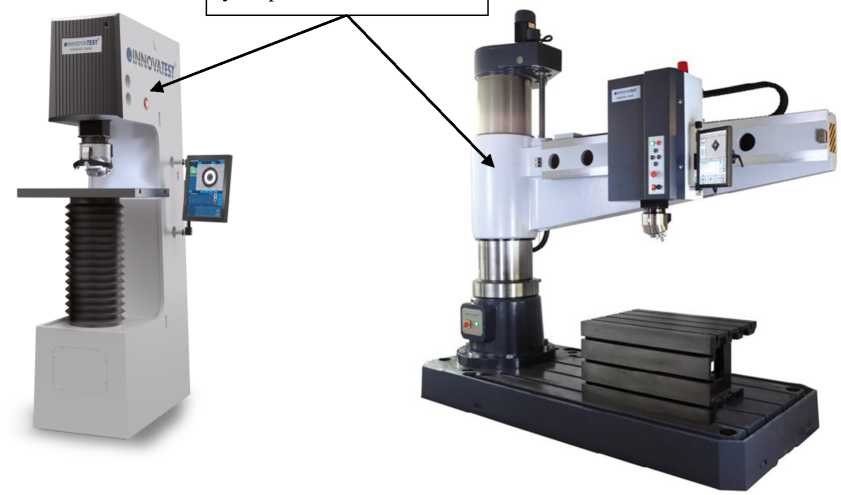

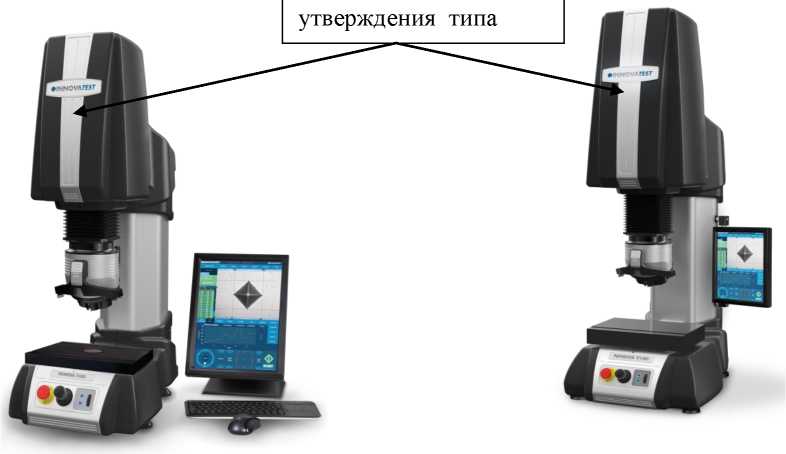

Твердомер универсальный

NEMESIS 5101или NEMESIS 5102, или NEMESIS 5103, или NEMESIS 9101, или NEMESIS 9102, или NEMESIS 9103, или NEMESIS 9104, или NEXUS 8101, или NEXUS 8102, или NEXUS 8103, или NEXUS 8104, или 8101 XLM, или NEXUS 8102 XLM, или NEXUS 8103 XLM, или NEXUS 8104 XLM, или NEMESIS 9601, или NEMESIS 9602, или NEMESIS 9603, или NEMESIS 9604, или NEMESIS 9803*

1 шт.

Принадлежности

_-

1 шт.

Руководство по эксплуатации

NEMESIS/NEXUS - 01 РЭ

1 экз.

Методика поверки

NEMESIS/NEXUS - 01 МП

1 экз.

* В соответствии с заказом

Шкала твердости

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

предварительная

основная

предварительная

основная

Шкала Роквелла

HRA, HRF(W), HRH(W)

98,07

588,4

±2,0

±0,5

HRB(W), HRE(W), HRD

980,7

HRC, HRG(W), HRK(W)

1471

Шкала Супер-Роквелла

HR15N, HR15T(W)

29,42

147,1

±2,0

±0,66

HR30N, HR30t(w)

294,2

HR45N, HR45t(w)

441,3

Примечание - твердомеры NEMESIS 9103, NEXUS 8103, NEXUS 8103 XLM; NEMESIS 9603, NEMESIS 9803 не реализуют шкалы Супер-Роквелла

Шкала Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

HRA

от 20 HRA до 75 HRA включ. св. 75 HRA до 93 HRA включ.

±2 IIR.-\

±1,2 IIR.-\

HRB(W)

от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ.

±3,0 HRB(W)

±2,0 HRB(w)

HRC

от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.

±2,0 HRC

±1,5 HRC

±1,0 HRC

HRD

от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ.

±2,0 HRD

±1,5 HRD

HRE(W)

от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ.

±2,5 HRE(W)

±2,0 HRe(w)

HRF(W)

от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ.

±3,0 hrf(w)

±2,0 HRf(w)

HRG(W)

от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRg(w) до 94 HRg(w) включ.

±6,0 HRG(W)

±4,5 HRG(W)

±3,0 hrg(w)

HRH(W)

от 80 HRH(W) до 100 HRH(W) включ.

±2,0 HRH(W)

HRK(W)

от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ.

±4,0 HRK(W)

±3,0 HRK(W)

±2,0 HRK(W)

Примечания:

• - параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

• - метрологические характеристики действительны для 5 измерений

Шкала

Супер-Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

HR15N

от 70 HR15N до 94 HR15N включ.

±1,0 HR15N

HR30N

от 40 HR30N до 76 HR30N *

±2,0 HR30N

от 76 HR30N до 86 HR30N включ.

±1,0 HR30N

HR45N

от 20 HR45N до 78 HR45N включ.

±2,0 HR45N

HR15T(W)

от 62 HR15T(W) до 93 HR15T(W) включ.

±3,0 HR15T(W)

HR30T(W)

от 15 HR30T(W) до 70 HR30T(W) включ.

±3,0 HR30T(W)

св 70 HR30t(w) до 82 HR30T(W) включ.

±2,0 HR30t(w)

HR45T(W)

от 10 HR45T(W) до 72 HR45T(W) включ.

±3,0 HR45T(W)

Примечания:

• - параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

• - метрологические характеристики действительны для 5 измерений

• - твердомеры NEMESIS 9103, NEXUS 8103, NEXUS 8103 XLM; NEMESIS 9603,

NEMESIS 9803 не реализуют шкалы Супер-Роквелла

Модификация твердомера

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

NEMESIS 5102, NEMESIS 5103

0,4903*; 0,9807

±1,5

1,961

9,807

98,07

490,3

2,942; 4,903;

19,61; 49,03;

196,1; 294,2;

980,7

±1,0

NEMESIS 9102, NEMESIS 9104,

NEXUS 8102, NEXUS 8104,

NEXUS 8102 XLM, NEXUS 8104 XLM,

NEMESIS 9602, NEMESIS 9604

1,961

9,807

98,07

490,3

2,942; 4,903;

19,61; 49,03;

196,1; 294,2;

980,7

±1,0

NEMESIS 5101, NEXUS 8101,

NEMESIS 9101,

NEXUS 8101 XLM, NEMESIS 9601

4,903

49,03

294,2

9,807; 19,61;

98,07; 196,1;

490,3; 980,7

±1,0

NEMESIS 9103, NEXUS 8103, NEXUS 8103 XLM, NEMESIS 9603

49,03; 98,07; 196,1;

294,2; 490,3; 980,7

±1,0

NEMESIS 9803

98,07; 196,1; 294,2;

490,3; 980,7

±1,0

Примечание - параметр, отмеченный *, является технической характеристикой

Обозначение шкалы твёрдости

Интервалы изме

рений твёрдости HV

от 50 до 125 включ.

св. 125 до 175 включ.

св. 175 до 225 включ.

св. 225 до 275 включ.

св. 275 до 325 включ.

св. 325 до 375 включ.

св. 375 до 425 включ.

св. 425 до 475 включ.

св. 475 до 525 включ.

Пределы допускаемой абсолютной погрешности твердомеров, HV, (±)

HV 0,05

8

14

20

20

27

35

40

50

-

HV 0,1

6

11

16

20

27

35

40

50

50

HV 0,2

4

8

12

18

24

30

36

43

50

HV0,3

4

7

10

14

18

23

28

34

40

HV0,5

3

7

10

13

15

19

24

27

30

HV1

3

6

8

10

12

14

16

20

25

HV2

3

5

6

8

9

12

16

18

20

HV5

3

5

6

8

9

11

12

14

15

HV10; HV20

3

5

6

8

9

11

12

14

15

HV30, HV50;

HV100

3

5

6

6

6

7

8

9

10

Обозначение

И

нтервалы измерений твёрдости HV

шкалы

св. 525

св. 575

св. 625

св. 675

св. 725

св. 775

св. 825

св. 875

св. 925

св. 1075

твёрдости

до 575

до 625

до 675

до 725

до 775

до 825

до 875

до 925

до 1075

до 1500

включ.

включ.

включ.

включ.

включ.

включ.

включ.

включ.

включ.

включ.

Пределы допускаемой абсолютной погрешности твердомеров,

HV, (±)

HV 0,1

58

66

72

77

86

96

102

-

-

-

HV 0,2

58

66

72

77

86

96

102

108

110

-

HV0,3

47

54

62

70

75

80

89

99

110

-

HV0,5

36

42

46

49

56

64

68

72

90

142

HV1

28

30

32

35

42

48

51

54

60

77

HV2

22

24

26

28

30

32

38

45

50

77

HV5

17

18

20

21

23

24

26

27

40

52

HV10; HV20

17

18

20

21

23

24

26

27

30

39

HV30, HV50

HV100

11

12

13

14

15

16

17

18

20

26

Шкала Бринелля

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

Диапазон измерений твердости, HBW

HB (HBW) 1/10

98,07

±1

от 32 до 218

HB 1/30

HBW 1/30

294

от 95 до 450

от 95 до 650

HB(HBW) 2,5/15,6

153,2

от 8 до 54

HB(HBW) 2,5/31,2

306,5

от 16 до 108

HB(HBW) 2,5/62,5

613

от 32 до 218

HB 2,5/187,5

HBW 2,5/187,5

1839

от 95 до 450

от 95 до 650

Шкала Бринелля

Нагрузка,

Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

Диапазон измерений твердости, HBW

HB(HBW) 5/62,5

613

±1

от 8 до 54

HB(HBW) 5/125

1226

от 16 до 108

HB(HBW) 5/250

2452

от 32 до 218

HB(HBW) 10/250

2452

от 8 до 54

HB 5/750

HBW 5/750

7355

от 95 до 450

от 95 до 650

HB(HBW) 10/500

4903

от 16 до 108

HB(HBW) 10/1000

9807

от 32 до 218.

HB(HBW) 10/1500

14710

от 48 до 326

HB 10/3000

HBW 10/3000

29420

от 95 до 450

от 95 до 650

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости, HB (HBW)

от 8 до 20 включ.

от 20 до 54 включ.

св. 54 до 108 включ.

св. 108 до 163 включ.

св. 163 до 218 включ..

Пределы

опускаемо твердомере

й абсолю )Б, HB (HI

тной погреш

3W), (±)

ности

HB(HBW) 2,5/15,6; HB(HBW) 5/62,5;

Hb(hBw) 10/250

0,6

1,6

Hb(hBw) 2,5/31,2; HB(HBW) 5/125;

Hb(hBw) 10/500

0,6

1,6

3,2

HB (HBW) 1/10; HB(HBW) 2,5/62,5;

HB(HBW) 5/250; HB(HBW) 10/1000

1,6

3,2

4,9

6,5

Hb(hBw) 10/1500

-

1,6

3,2

4,9

6,5

HB (HBW) 1/30; HB(HBW) 2,5/187,5;

HB(HBW) 5/750; HB(HBW)10/3000

3,2

4,9

6,5

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости, HB (HBW)

св. 218 до 272 включ

св. 272 до 326 включ.

св. 326 до 380 включ.

св. 380 до 450 включ.

св. 450 до 550 включ.

св. 550 до 650 включ.

Пределы допускаемой а твердомеров, H

бсолютной погрешности IB (HBW), (±)

HB(HBW) 10/1500

8,2

9,8

HB 1/30; HB 2,5/187,5;

HB 5/750; HB 10/3000

8,2

9,8

11,4

13,5

HBW 1/30; HBW 2,5/187,5;

HBW 5/750; HBW 10/3000

8,2

9,8

11,4

13,5

16,5

19,5

Примечание - Метрологические характеристики действительны для 5 измерений

Наименование характеристики

Значение

NEMESIS 5101,

NEMESIS 5102,

NEMESIS 5103

NEMESIS 9101,

NEMESIS 9102,

NEMESIS 9103,

NEMESIS 9104

NEXUS 8101,

NEXUS 8102,

NEXUS 8103,

NEXUS 8104

Рабочие условия эксплуатации:

- температура окружающего

воздуха, °С

от +15 до +35

- относительная влажность

окружающего воздуха, %, не более

80

Параметры электропитания:

- напряжение переменного тока, В

от 207 до 253

- частота переменного тока, Гц

от 49,8 до 50,2

Габаритные размеры, мм, не более:

- длина

720

710

750

- ширина

430

530

390

- высота

1150

1500

1430

Масса, кг, не более

210

280

440

Наименование характеристики

Значение

NEXUS 8101 XLM,

NEXUS 8102 XLM,

NEXUS 8103 XLM,

NEXUS 8104 XLM

NEMESIS 9601,

NEMESIS 9602,

NEMESIS 9603,

NEMESIS 9604

NEMESIS 9803

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +35

- относительная влажность

окружающего воздуха, %, не более

80

Параметры электропитания:

- напряжение переменного тока, В

от 207 до 253

от 360 до 440

- частота переменного тока, Гц

от 49,8 до 50,2

от 49,8 до 50,2

Габаритные размеры, мм, не более:

- длина

840

1010

3300

- ширина

390

570

1600

- высота

1720

2150

3300

Масса, кг, не более

600

1100

7000

Пределы допускаемого относи -

NEMESIS 5102, NEMESIS 5103

тельного отклонения испытатель -

1,5

ной нагрузки 0,4903 Н; %
