Сведения о средстве измерений: 81369-21 Трансформаторы тока

Номер по Госреестру СИ: 81369-21
81369-21 Трансформаторы тока
(ТШЛ20)

Назначение средства измерений:
Трансформаторы тока ТШЛ20 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 20 кВ с номинальной частотой 50 Гц.

сертификация программного обеспечения

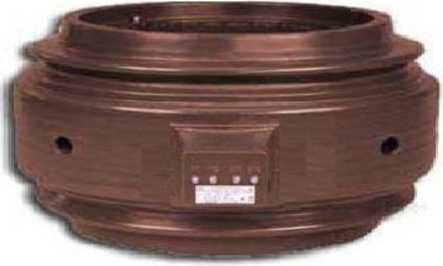

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2021
Срок свидетельства -
Номер записи - 180562
ID в реестре СИ - 1387285
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТШЛ20,

Производитель

Изготовитель - Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_37 Информация из поверок по выбранным типам СИ по годам

Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№274 от 2024.02.01 ПРИКАЗ_Об утверждении типов средств измерений (12)

№388 от 2014.03.27 О реорганизации технического комитета по стандартизации ТК 296 "Оптика и оптические приборы"

№406 от 2012.05.31 О реорганизации технического комитета по стандартизации "Защита информации"

№1422 от 2017.06.27 Об организации деятельности технического комитета по стандартизации "Защита информации"

№1916 от 2017.09.12 Об организации деятельности технического комитета по стандартизации "Оптика и фотоника"

№2697 от 2017.12.05 Об организации деятельности технического комитета по стандартизации "Техническая диагностика. Расчеты и испытания на прочность"

№1062 от 2019.05.06 О внесении изменения в состав технического комитета по стандартизации "Оптика и фотоника", утвержденный приказом Федерального агентства по техническому регулированию и метрологии от 12 сентября 2017г. № 1916

№1167 от 2020.07.06 о внесении изменений в состав ТК 296

№1860 от 2020.11.25 № 1860

№604 от 2020.03.24 Об обновленном составе ТК 465

№1796 от 2020.11.05 Приказ о внесении изменений в приказ по ТК 465

Наличие аналогов СИ: Трансформаторы тока (ТШЛ20)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
69459-17
23.11.2027
 Трансформаторы тока, ТВ-220*
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		15 лет
69460-17
23.11.2027
 Трансформаторы тока, ТВ-35
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		15 лет
79915-20

 Трансформаторы тока, ТГФ-330
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		8 лет
79914-20

 Трансформаторы тока, ТГФМ-110
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		8 лет
81369-21

 Трансформаторы тока, ТШЛ20
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
81847-21

 Трансформатор тока, ТФНД-110М
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
81374-21

 Трансформаторы тока, ТШЛ20Б-II
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
86278-22
27.07.2027
 Трансформаторы тока, ТГФ-500
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		8 лет
86279-22
27.07.2027
 Трансформаторы тока, ТВ-330
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		16 лет
92198-24

 Трансформаторы тока, ТШВ 15Б
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
93870-24

 Трансформаторы тока, ТПШФА
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
93926-24
27.11.2029
 Трансформаторы тока, ТГП-750
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		8 лет
94799-25
04.03.2030
 Трансформаторы тока, ТШВ-24
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		16 лет
Отчет - MV_3 Количество средств поверки организаций

Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТШЛ20)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НПК"
(RA.RU.313336)
  • ТШЛ20
    		•  12 12 0 0 12 12 0

    Стоимость поверки Трансформаторы тока (ТШЛ20)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе «Методы измерений» паспорта.


    Нормативные и технические документы

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

    Трансформаторы являются шинными, с литой изоляцией на основе эпоксидной смолы. Первичной обмоткой трансформаторов служит шина токопровода.

    Трансформаторы состоят из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом проливе которого расположены зажимы вторичных обмоток.

    В изоляционный блок трансформаторов залито экранирующее металлическое кольцо, соединяемое электрически при помощи потенциалосъемника с шиной.

    К трансформаторам данного типа относятся трансформаторы тока ТШЛ20 зав.№ 493; 565; 587; 765; 773; 1015; 7754; 7764; 7856; 8746; 8765; 8766.

    Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы не предусмотрено.

    Внешний вид. Трансформаторы тока (ТШЛ20), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов тока ТШЛ20

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТШЛ20

    1 шт.

    Паспорт. Трансформатор тока ТШЛ20

    зав.№ 493; 565; 587; 765; 773; 1015;

    7754; 7764; 7856; 8746;8765; 8766

    1 экз.


    трансформаторов приведены в таблицах 1 и 2.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение ином., кВ

    20

    Наибольшее рабочее напряжение ин.р, кВ

    24

    Номинальный первичный ток 11ном., А

    12000

    Номинальный вторичный ток 12ном., А

    5

    Классы точности вторичных обмоток ГОСТ 7746:

    - для измерений и учета

    0,5

    - для защиты

    10Р

    Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, ВА

    30

    Номинальная предельная кратность (для вторичной обмотки, предназначенной для защиты)

    12

    Номинальная частота переменного тока, Гц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (длина х ширина х высота), мм, не более

    790 х 740 х 300

    Масса, кг, не более

    145

    Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)

    У3 (от -45 до +40)
