Номер по Госреестру СИ: 92198-24
92198-24 Трансформаторы тока
(ТШВ 15Б)
Назначение средства измерений:
Трансформаторы тока ТШВ 15Б (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях тока на номинальное напряжение 15 кВ с номинальной частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 28.05.2024
Срок свидетельства -
Номер записи - 194053
ID в реестре СИ - 1416570
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТШВ 15Б,
Производитель
Изготовитель - Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2024.05.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока (ТШВ 15Б)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69459-17 23.11.2027 |
Трансформаторы тока, ТВ-220* Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
15 лет |
|
69460-17 23.11.2027 |
Трансформаторы тока, ТВ-35 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
15 лет |
|
79915-20 |
Трансформаторы тока, ТГФ-330 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
79914-20 |
Трансформаторы тока, ТГФМ-110 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
81369-21 |
Трансформаторы тока, ТШЛ20 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
81847-21 |
Трансформатор тока, ТФНД-110М Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
81374-21 |
Трансформаторы тока, ТШЛ20Б-II Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
86278-22 27.07.2027 |
Трансформаторы тока, ТГФ-500 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
86279-22 27.07.2027 |
Трансформаторы тока, ТВ-330 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
16 лет |
|
92198-24 |
Трансформаторы тока, ТШВ 15Б Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93870-24 |
Трансформаторы тока, ТПШФА Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93926-24 27.11.2029 |
Трансформаторы тока, ТГП-750 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
94799-25 04.03.2030 |
Трансформаторы тока, ТШВ-24 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
16 лет |
Кто поверяет Трансформаторы тока (ТШВ 15Б)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Трансформаторы тока (ТШВ 15Б)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Методика (методы) измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательАкционерное общество высоковольтного оборудования «Электроаппарат»
(АО ВО «Электроаппарат»)
ИНН 7801032688
Юридический адрес: 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, лит. И, оф. 1
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Юридический адрес: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток, залитых в изоляционном блоке. Литой блок обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Трансформаторы относятся к шинным с воздушной изоляцией, с двумя вторичными обмотками. Первичной обмоткой служит шина токопровода. Вторичные обмотки скреплены в единый блок при помощи четырех обмоткодержателей и кольца. На каждой вторичной обмотке имеется колодка вторичных выводов.
К трансформаторам данного типа относятся трансформаторы тока ТШВ 15Б с зав. №№ 65, 81, 84.
Заводской номер нанесен на маркировочные таблички, методом гравировки в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

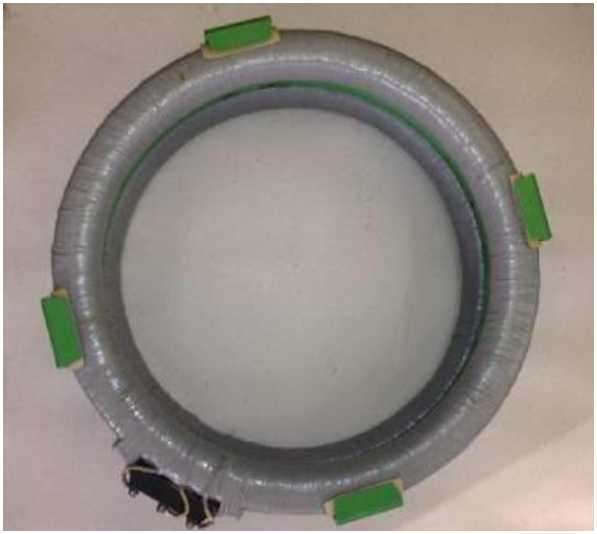

Рисунок 1 - Общий вид трансформатора
Место нанесения
Место нанесения
заводского номера
знака утверждения типа

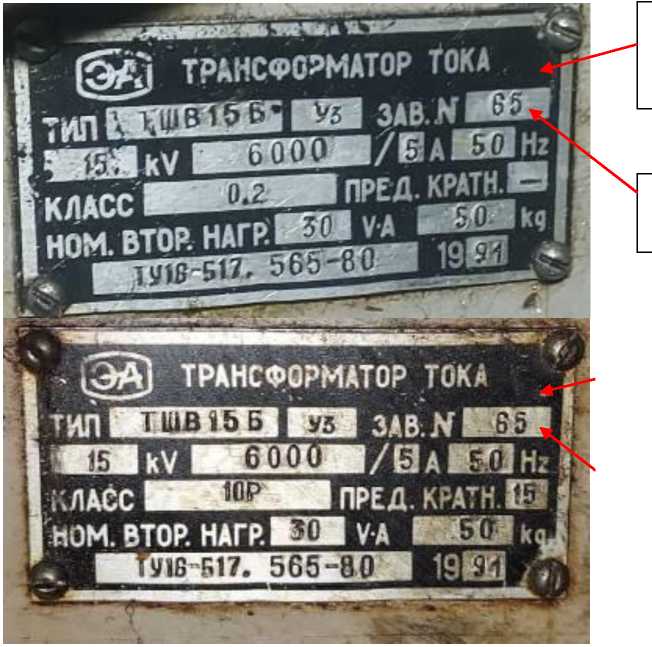

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
|
Место нанесения знака утверждения типа | |
|
Место нанесения заводского номера | |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
15 |
|
Номинальная частота, Гц |
50 |
|
Номинальный первичный ток /1ном, А |
6000 |
|
Номинальный вторичный ток /гном, А |
5 |
|
Количество вторичных обмоток: - для измерений |
1 |
|
- для защиты |
1 |
|
Класс точности вторичных обмоток по ГОСТ 7746: - для измерений |
0,2 |
|
- для защиты |
10P |
|
Номинальная придельная кратность вторичных обмоток для защиты |
15 |
|
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) |
30 |
|
активно-индуктивной нагрузки 0,8, В^А |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметрхвысота), мм, не более |
685x198 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У3 (от -45 до +45) |
