Номер по Госреестру СИ: 93870-24
93870-24 Трансформаторы тока
(ТПШФА)
Назначение средства измерений:
Трансформаторы тока ТПШФА (далее - трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Общие сведения
Дата публикации - 22.11.2024
Срок свидетельства -
Номер записи - 195693
ID в реестре СИ - 1421373
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТПШФА,
Производитель
Изготовитель - Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2743 от 2024.11.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (ТПШФА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69459-17 23.11.2027 |
Трансформаторы тока, ТВ-220* Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
15 лет |
|
69460-17 23.11.2027 |
Трансформаторы тока, ТВ-35 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
15 лет |
|
79915-20 |
Трансформаторы тока, ТГФ-330 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
79914-20 |
Трансформаторы тока, ТГФМ-110 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
81369-21 |
Трансформаторы тока, ТШЛ20 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
81847-21 |
Трансформатор тока, ТФНД-110М Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
81374-21 |
Трансформаторы тока, ТШЛ20Б-II Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
86278-22 27.07.2027 |
Трансформаторы тока, ТГФ-500 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
86279-22 27.07.2027 |
Трансформаторы тока, ТВ-330 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
16 лет |
|
92198-24 |
Трансформаторы тока, ТШВ 15Б Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93870-24 |
Трансформаторы тока, ТПШФА Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93926-24 27.11.2029 |
Трансформаторы тока, ТГП-750 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
94799-25 04.03.2030 |
Трансформаторы тока, ТШВ-24 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
16 лет |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Трансформаторы тока (ТПШФА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОКОМПЛЕКС" (RA.RU.311677) | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Трансформаторы тока (ТПШФА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку методом штамповки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте в разделе 3 «Методы измерений».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательАкционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
Адрес юридического лица: 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, лит. И, оф. 1
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструктивно трансформаторы тока состоят из магнитопровода, собранного из кольцеобразно намотанных лент электротехнической стали, расположенных на фарфоровом изоляторе, который закреплен в металлической панели. Постоянная первичная обмотка отсутствует и создается шиной распределительного устройства, пропускаемой сквозь изолятор на месте установки.
Вторичная обмотка намотана в виде трех секций на сердечниках магнитопровода.
К трансформаторам тока данного типа относятся трансформаторы тока ТПШФА с зав. №№ 13535, 13958, 14054, 12766, 13950, 13655, 13954, 13393.
Заводской номер нанесён на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид трансформаторов тока представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 2. Нанесение знака поверки на трансформаторы тока в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов тока не предусмотрено

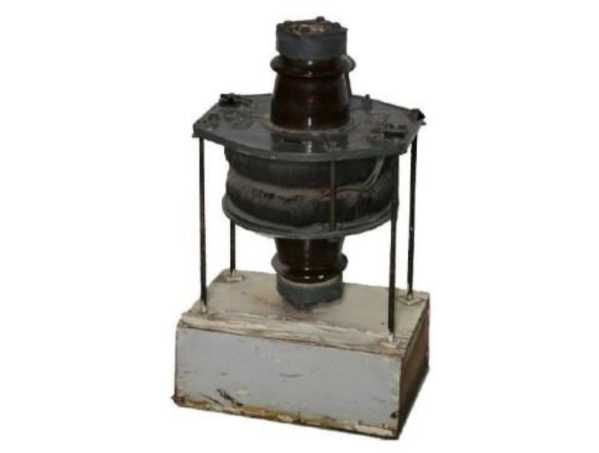

Рисунок 1 - Общий вид трансформаторов тока
Место нанесения знака утверждения типа
Место нанесения заводского номера
, > РСТСР-ЗИЕКТРОЯППЯИП л Ctt" I ЛКНИНГРЯ& '; '
ТРЯНСФОРМЯТОР Ti TwnMaaiiiasMMi эяв.н* кшнкбвкпгаянн кляссШнягвПВом 10>^кр(П ОДНОСЕК^НДНЯЯ ТЕРМИН. НСТ. ■оияянич. »ст.1НВ1нсп.Ий ■J.....Г0СТ774е 55

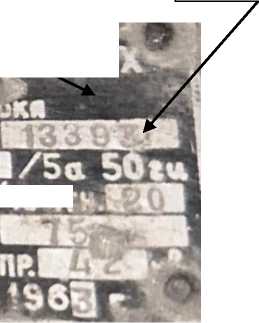

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Трансформаторы тока |
ТПШФА |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
10 |
|
Номинальный первичный ток /1ном, А |
2000 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф2 = 0,8), В^А |
30 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
400x400x700 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
