Номер по Госреестру СИ: 81374-21
81374-21 Трансформаторы тока
(ТШЛ20Б-II)
Назначение средства измерений:
Трансформаторы тока ТШЛ20 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 20 кВ с номинальной частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Методы измерений» паспорта.Нормативные и технические документы
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы являются шинными, с литой изоляцией на основе эпоксидной смолы. Первичной обмоткой трансформаторов служит шина токопровода.
Трансформаторы состоят из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом проливе которого расположены зажимы вторичных обмоток.
В изоляционный блок трансформаторов залито экранирующее металлическое кольцо, соединяемое электрически при помощи потенциалосъемника с шиной.
К трансформаторам данного типа относятся трансформаторы тока ТШЛ20 зав.№ 493; 565; 587; 765; 773; 1015; 7754; 7764; 7856; 8746; 8765; 8766.
Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы не предусмотрено.

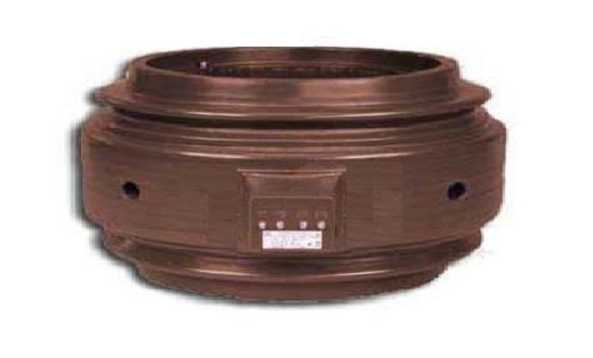

Рисунок 1 - Общий вид трансформаторов тока ТШЛ20
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор тока |
ТШЛ20 |
1 шт. |
Паспорт. Трансформатор тока ТШЛ20 |
зав.№ 493; 565; 587; 765; 773; 1015; 7754; 7764; 7856; 8746;8765; 8766 |
1 экз. |
трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение ином., кВ |
20 |
Наибольшее рабочее напряжение ин.р, кВ |
24 |
Номинальный первичный ток 11ном., А |
12000 |
Номинальный вторичный ток Ъном., А |
5 |
Классы точности вторичных обмоток ГОСТ 7746: | |
- для измерений и учета |
0,5 |
- для защиты |
10Р |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, ВА |
30 |
Номинальная предельная кратность (для вторичной обмотки, предназначенной для защиты) |
12 |
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (длина х ширина х высота), мм, не более |
790 х 740 х 300 |
Масса, кг, не более |
145 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У3 (от -45 до +40) |
