УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 254

Регистрационный № 81374-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТШЛ20Б-11

Трансформаторы тока ТШЛ20Б-11 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 20 кВ с номинальной частотой 50 Гц.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы являются шинными, с литой изоляцией на основе эпоксидной смолы. Первичной обмоткой трансформаторов служит шина токопровода.

Трансформаторы состоят из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом проливе которого расположены зажимы вторичных обмоток.

В изоляционный блок трансформаторов залито экранирующее металлическое кольцо, соединяемое электрически при помощи потенциалосъемника с шиной.

К трансформаторам данного типа относятся трансформаторы тока ТШЛ20Б-11 зав.№ 2116; 2532; 2740; 3183; 4256; 5712.

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы не предусмотрено.

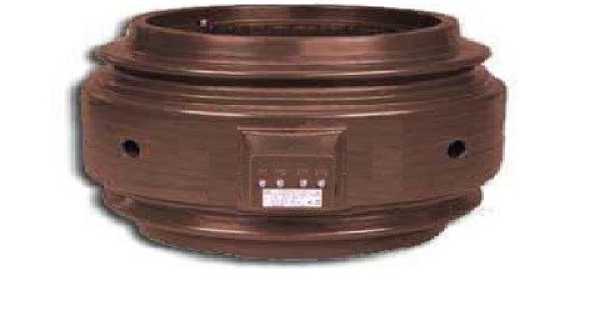

Рисунок 1 - Общий вид трансформаторов тока ТШЛ20Б-11

Программное обеспечение отсутствует.

Метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

приведены в разделе «Методы измерений» паспорта.

Нормативные документы, устанавливающие требования к трансформаторам тока

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Акционерное общество высоковольтного оборудования «Электроаппарат»

(АО ВО «Электроаппарат»)

ИНН 6673197337

Адрес: 199106, г. Санкт-Петербург, 24-я линия Васильевского острова, 3-7, лит. И, оф. 1 Телефон: (812) 677-83-83

Web-сайт: www.elektroapparat.ru

E-mail: box@ea.spb.ru

Общество с ограниченной ответственностью «НПК»

(ООО «НПК»)

Адрес: 119361, г. Москва, ул. Марии Поливановой, д. 9, оф. 4

Телефон: +7 (3519) 49-74-47

E-mail: npk-mag@mail.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
