Сведения о средстве измерений: 86279-22 Трансформаторы тока

Номер по Госреестру СИ: 86279-22
86279-22 Трансформаторы тока
(ТВ-330)

Назначение средства измерений:
Трансформаторы тока ТВ-330 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 330 кВ, частоты 50 Гц или 60 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 04.08.2022
Срок свидетельства - 27.07.2027
Номер записи - 188278
ID в реестре СИ - 1401254
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - SO_14 Каталог ГСО УНИИМа по видам и областям применений

Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1820 от 2022.07.27 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТВ-330)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
69459-17
23.11.2027
 Трансформаторы тока, ТВ-220*
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		15 лет
69460-17
23.11.2027
 Трансформаторы тока, ТВ-35
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		15 лет
79915-20

 Трансформаторы тока, ТГФ-330
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		8 лет
79914-20

 Трансформаторы тока, ТГФМ-110
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		8 лет
81369-21

 Трансформаторы тока, ТШЛ20
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
81847-21

 Трансформатор тока, ТФНД-110М
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
81374-21

 Трансформаторы тока, ТШЛ20Б-II
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
86278-22
27.07.2027
 Трансформаторы тока, ТГФ-500
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		8 лет
86279-22
27.07.2027
 Трансформаторы тока, ТВ-330
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		16 лет
92198-24

 Трансформаторы тока, ТШВ 15Б
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
Отчет - MI_4 Области и разделы областей измерений

Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.

Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТВ-330)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (ТВ-330)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика (методы) измерений приведены в пункте 8 руководства по эксплуатации «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Руководство по эксплуатации. 0ЭА.140.006».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ 3414-013-04682485-2000 «Трансформаторы тока типов ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Технические условия».

Правообладатель

Акционерное общество высоковольтного оборудования «Электроаппарат»

(АО ВО «Электроаппарат»)

ИНН 7801032688

Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3-7, литер И, офис 1

Телефон: (812) 677-83-83

E-mail: box@ea.spb.ru www.elektroapparat.ru

Изготовитель

Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3-7, литер И, офис 1 Телефон: (812) 677-83-83
E-mail: box@ea.spb.ru
www.elektroapparat.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

Акционерное общество высоковольтного оборудования «Электроаппарат»
(АО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3-7, литер И, офис 1
Телефон: (812) 677-83-83
E-mail: box@ea.spb.ru www.elektroapparat.ru

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Трансформаторы встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформатора заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов служит токопровод ввода выключателя или комплектного распределительного устройства, изолированный на номинальное напряжение 330 кВ относительно трансформаторов тока.

Трансформаторы устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.

Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

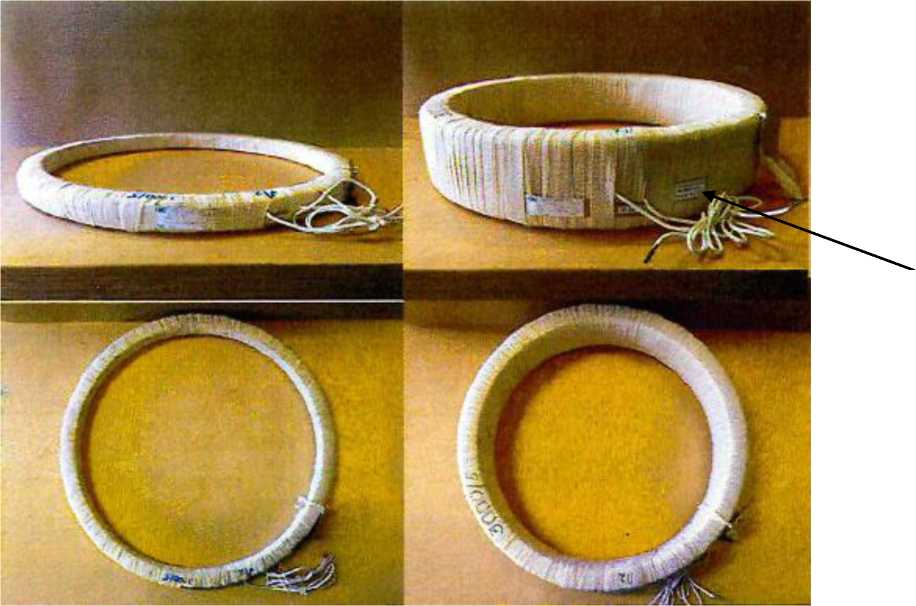

Общий вид трансформаторов и схема пломбирования представлены на рисунке 1.

Внешний вид. Трансформаторы тока (ТВ-330), http://oei-analitika.ru

Место нанесения заводского номера

Место пломбирования предусмотрено в аппарате, для встраивания в который изготовлен трансформатор тока. Возможность нанесения знака поверки на трансформатор отсутствует.

Рисунок 1 - Внешний вид трансформатора с указанием места пломбирования

Пример записи обозначения трансформатора тока типа ТВ-330: трансформатора тока (Т), по типу конструкции - встроенного (В), номинального напряжения 330 кВ, классов точности 0,5 и 0,2 вторичных обмоток, номинальным коэффициентом трансформации 1000-2000/1 А, климатического исполнения УХЛ4, номинальной частоты 50 Гц:

  • —   для внутрироссийских поставок:

Трансформатор             тока            ТВ-330-0,5/0,2-1000-2000/1 УХЛ4 50 Гц,

ТУ3414-013-04682485-2000;

  • —   для поставок на экспорт:

Трансформатор тока ТВ-330-0,5/0,2-1000-2000/1 УХЛ4 50 Гц, Экспорт. ТУ3414-013-04682485-2000;

  • —   то же, класса точности 10Р:

Трансформатор тока ТВ-330-10Р-2000/1 УХЛ4 50 Гц, ТУ3414-013-04682485-2000.


Таблица 4 -

Наименование

Обозначение

Кол-во

Трансформатор тока

ТВ-330

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

(на партию трансформаторов, поставляемых в один адрес)

0ЭА.140.006

1 экз.


Основные метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Характеристика

Значение

Номинальное напряжение ином, кВ

330

Номинальный первичный ток 11ном, А1)

от 50 до 30001)

Первичный ток, % 11ном2)

от 0,1 до 200

Наибольший рабочий первичный ток, А

по ГОСТ 7746-2015

Номинальный вторичный ток Ъном, А

1; 5

Номинальный класс точности:

  • - для учета или измерений

  • - для защиты

0,2S3); 0,5S3); 0,2; 0,5

5Р; 10Р; 5PR; 10PR

Номинальная вторичная нагрузка вторичных обмоток, В-А

  • - с COSф2=0,8

  • - с COSф2=1,0

от 3 до 100

от 0,5 до 5

Номинальная предельная кратность вторичных обмоток для защиты

от 5 до 60

Номинальный коэффициент безопасности приборов вторичной обмотки для учета и измерений

от 5 до 30

Номинальная частота, Гц

50 или 60

Примечания:

  • 1) Возможны любые значения номинального первичного тока в соответствии с ГОСТ 77462015 в указанном диапазоне. Вторичные обмотки могут иметь ответвление на требуемое значение номинального первичного тока.

  • 2) Устанавливается по требованию заказчика для обмоток классов точности 0,2S; 0,5S; 0,2; 0,5: в сторону уменьшения до 0,1 % или в сторону увеличения до 150 % или до 200 % либо совмещенный от 0,1 % до 150 %, 200 %. Пределы допускаемых погрешностей вторичных обмоток для измерений при первичных токах, равных 0,1-1ном, 1,5-1ном и 2-1ном, приведены в таблице 2.

  • 3) Классы точности 0,2S и 0,5 S сохраняется от нулевой до номинальной вторичной нагрузки.

Таблица 2 - Пределы допускаемых погрешностей вторичных обмоток для измерений

Класс точности

Первичный ток, % от номинального значения

Пределы допускаемой погрешности

Диапазон вторичной нагрузки, % от номинального значения

токовой

угловой

%

мин

срад

0,2

0,1

±3,0

±120

±3,6

25-100

150-200

±0,2

±10

±0,3

25-100

0,2S

0,1

±1,5

±60

±1,8

25-100

150-200

±0,2

±10

±0,3

25-100

0,5

0,1

±6

±360

±10,8

25-100

150-200

±0,5

±30

±0,9

25-100

0,5S

0,1

±3

±180

±5,4

25-100

150-200

±0,5

±30

±30

25-100

Таблица 3 - Технические характеристики

Характеристика

Значение

Ток термической стойкости, кА

до 63

Время протекания тока термической стойкости, с

3

Средняя наработка до отказа, ч, не менее

4,0405

Срок службы до списания, лет

30

Климатическое исполнение и категория размещения по

УХЛ4, УХЛ3.1, УХЛ2

ГОСТ 15150-69

Габаритные размеры, мм:

- внутренний диаметр, не менее

140

- наружный диаметр, не более

650

- высота, не более

300

Масса, кг, не более

100
