Номер по Госреестру СИ: 81847-21
81847-21 Трансформатор тока
(ТФНД-110М)
Назначение средства измерений:
Трансформатор тока ТФНД-110М (далее - трансформатор) предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока промышленной частоты 50 Гц.

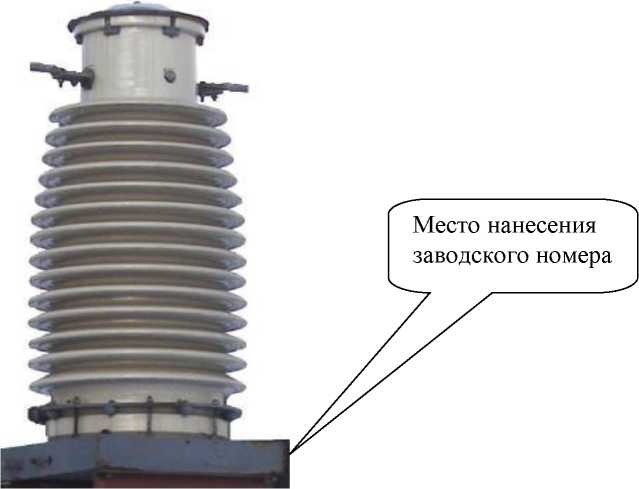

Внешний вид.
Трансформатор тока
Рисунок № 1
Программное обеспечение
отсутствует.
Принцип действия трансформатора основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
По конструкции трансформатор представляет собой опорное одноступенчатое устройство. Трансформатор состоит из первичной и вторичных обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга. Выводы первичной обмотки расположены в верхней части фарфоровой покрышки. Крепление фарфоровой покрышки к основанию механическое. Основание трансформатора представляет собой сварную коробку, в которой расположен клеммник с выводами вторичных обмоток, закрываемый металлической крышкой с целью ограничения доступа к измерительной цепи.
К данному типу относится трансформатор тока ТФНД-110М зав.№ 5882.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку трансформатора.
Общий вид трансформатора с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид трансформатора с указанием места нанесения заводского номера Пломбирование трансформатора не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток, А |
300, 600 |
Номинальный вторичный ток, А |
5 |
Номинальная частота, Гц |
50 |
Класс точности вторичных обмоток измерения и учета по ГОСТ 7746-2015 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф= 0,8), В^А |
30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более:
|
1530 640 |
Масса, кг, не более |
480 |
Средний срок службы, лет, не менее |
25 |
Условия эксплуатации: - температура окружающей среды, оС |
от -40 до +40 |
