Сведения о средстве измерений: 93926-24 Трансформаторы тока

Номер по Госреестру СИ: 93926-24
93926-24 Трансформаторы тока
(ТГП-750)

Назначение средства измерений:
Трансформаторы тока ТГП-750 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50/60 Гц.

сертификация программного обеспечения

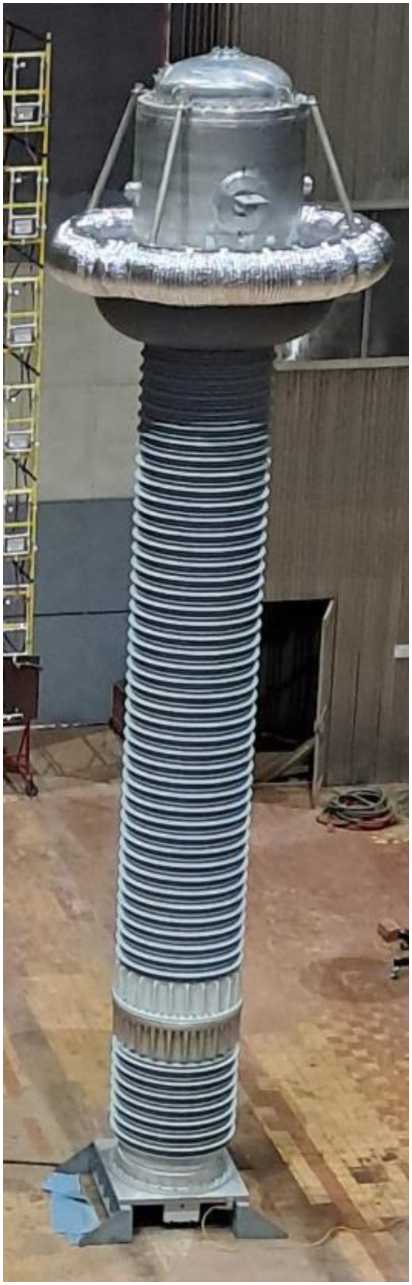

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2

Общие сведения

Дата публикации - 29.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195729
ID в реестре СИ - 1421472
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТГП-750,

Производитель

Изготовитель - Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Трансформаторы тока (ТГП-750)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
69459-17
23.11.2027
Трансформаторы тока, ТВ-220*
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
15 лет
69460-17
23.11.2027
Трансформаторы тока, ТВ-35
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
15 лет
79915-20

Трансформаторы тока, ТГФ-330
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
8 лет
79914-20

Трансформаторы тока, ТГФМ-110
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
8 лет
81369-21

Трансформаторы тока, ТШЛ20
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
81847-21

Трансформатор тока, ТФНД-110М
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
81374-21

Трансформаторы тока, ТШЛ20Б-II
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
86278-22
27.07.2027
Трансформаторы тока, ТГФ-500
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
8 лет
86279-22
27.07.2027
Трансформаторы тока, ТВ-330
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
16 лет
92198-24

Трансформаторы тока, ТШВ 15Б
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
93870-24

Трансформаторы тока, ТПШФА
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
93926-24
27.11.2029
Трансформаторы тока, ТГП-750
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
8 лет
94799-25
04.03.2030
Трансформаторы тока, ТШВ-24
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
16 лет

Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.

Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.

В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТГП-750)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
(RA.RU.311501)
  • ТГП-750
  • 51 46 5 0 51 46 5

    Стоимость поверки Трансформаторы тока (ТГП-750)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 руководства по эксплуатации ДУБК.671215.001 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Часть 2.

    ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные.

    Дополнительные требования к трансформаторам тока»;

    ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

    метрологии

    Приказ Федерального агентства по техническому регулированию и от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

    Технические условия 27.11.42-037-00213606-2023 «Трансформаторы тока ТГП-750. Технические условия».

    Правообладатель

    Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)

    ИНН 7801032688

    Юридический адрес: 199106, г. Санкт-Петербург, В.О., 24 линия, д. 3-7

    Изготовитель

    «Электроаппарат»
    Акционерное общество высоковольтного оборудования (АО ВО «Электроаппарат»)
    ИНН 7801032688
    Адрес: 199106, г. Санкт-Петербург, В.О., 24 линия, д. 3-7

    Испытательный центр

    «Всероссийский
    Федеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66 E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
    ИНН 7801032688
    Юридический адрес: 199106, г. Санкт-Петербург, В.О., 24 линия, д. 3-7

    Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный чего во вторичной обмотке создается ток,

    поток в магнитопроводе, вследствие пропорциональный первичному току.

    Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от 1 до 10 вторичных измерительных и/или защитных обмоток. Выводы вторичных обмоток пропущены через опорную трубку и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки может быть опломбирована потребителем на месте монтажа для предотвращения доступа к клеммам. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава. Высоковольтная изоляция внутри обеспечивается за счет чистого элегаза или элегаза и азота.

    Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на табличку технических данных, расположенную на основании трансформатора, методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

    Нанесение знака поверки на трансформаторы не предусмотрено.

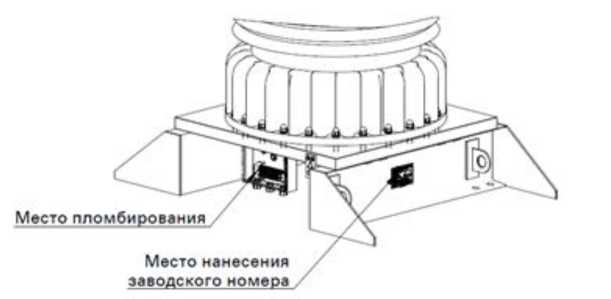

    Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

    Внешний вид. Трансформаторы тока (ТГП-750), http://oei-analitika.ru Внешний вид. Трансформаторы тока (ТГП-750), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования



    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значения

    Номинальное напряжение ином, кВ

    750

    Наибольшее рабочее напряжение ин.р., кВ

    787

    Номинальная частота, Гц

    50 или 60

    Номинальный первичный ток 11ном, А

    от 500 до 4000

    Наибольший рабочий первичный ток, А

    по ГОСТ 7746-2015

    Расширенный диапазон первичных токов, % от 11ном1)

    от 0,1 до 200

    Номинальный вторичный ток 12ном, А

    1; 5

    Количество вторичных обмоток

    от 1 до 10

    Класс точности вторичных обмоток для измерений и защиты по ГОСТ 7746-2015

    0,2; 0,2S; 0,5; 0,5S;

    5P;10P

    Класс точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015

    5PR; 10PR

    Номинальная вторичная нагрузка с коэффициентом мощности cosф2=0,8, В^А

    COSф2=1,0, В-А

    от 3 до 100

    от 0,5 до 5

    Номинальная предельная кратность вторичных обмоток для защиты

    от 5 до 60

    Номинальный коэффициент безопасности приборов вторичных обмоток для измерений

    от 5 до 30

    Примечание:

    1) Устанавливается по требованию заказчика для обмоток классов точности 0,2S; 0,5S; 0,2; 0,5: в сторону уменьшения до 0,1 % или в сторону увеличения до 150 % или до 200 % либо совмещенный от 0,1 % до 150 %, 200 %

    Таблица 2 - Технические

    Характеристика

    Значение

    Габаритные размеры, мм, не более:

    - диаметр

    3000

    - высота

    10300

    - ширина

    3000

    Масса, кг, не более

    5300

    Средняя наработка до отказа, ч, не менее

    400 000

    Срок службы до списания, лет, не менее

    40

    Условия эксплуатации:

    - значение температуры окружающего воздуха, оС

    от +40 до - 45

    - высота над уровнем моря, м, не более

    1000

    - рабочее положение в пространстве

    На горизонтальной

    плоскости
