Сведения о средстве измерений: 69460-17 Трансформаторы тока

Номер по Госреестру СИ: 69460-17
69460-17 Трансформаторы тока
(ТВ-35)

Назначение средства измерений:
Трансформаторы тока ТВ-35 (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 35 кВ, частоты 50 Гц или 60 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 04.08.2022
Срок свидетельства - 23.11.2027
Номер записи - 161211
ID в реестре СИ - 383611
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 15 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТВ-35-II ХЛ2, ТВ-35 II-21 У2, ТВ-35,

Производитель

Изготовитель - Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Статистика

Кол-во поверок - 435
Выдано извещений - 0
Кол-во периодических поверок - 189
Кол-во средств измерений - 279
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 4840 дн.

Наличие аналогов СИ: Трансформаторы тока (ТВ-35)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
69459-17
23.11.2027
Трансформаторы тока, ТВ-220*
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
15 лет
69460-17
23.11.2027
Трансформаторы тока, ТВ-35
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
15 лет
79915-20

Трансформаторы тока, ТГФ-330
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
8 лет
79914-20

Трансформаторы тока, ТГФМ-110
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
8 лет
81369-21

Трансформаторы тока, ТШЛ20
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
81847-21

Трансформатор тока, ТФНД-110М
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
81374-21

Трансформаторы тока, ТШЛ20Б-II
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
86278-22
27.07.2027
Трансформаторы тока, ТГФ-500
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
8 лет
86279-22
27.07.2027
Трансформаторы тока, ТВ-330
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
16 лет
92198-24

Трансформаторы тока, ТШВ 15Б
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
93870-24

Трансформаторы тока, ТПШФА
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
93926-24
27.11.2029
Трансформаторы тока, ТГП-750
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
8 лет
94799-25
04.03.2030
Трансформаторы тока, ТШВ-24
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
16 лет

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТВ-35)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ЮВОСТ ДЦМ
(RA.RU.312723)
  • ТВ-35
  • 66 0 66 0 66 0 66
    ГОРЬК ДЦМ
    (RA.RU.312749)
  • ТВ-35
  • 11 0 11 0 11 0 11
    ДЦМ КБШ
    (RA.RU.312831)
  • ТВ-35
  • 11 0 11 0 2 0 2
    Юго-Восточная железная дорога - филиал ОАО "РЖД"
    (RA.RU.312723)
  • ТВ-35
  • 2 0 0 0 2 0 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • ТВ-35
  • 244 162 0 0 244 162 0
    ДЦМ ГОРЬК ЖД ОАО «РЖД»
    (RA.RU.310555)
  • ТВ-35
  • 26 20 0 26 0 26 0 26
    ГУП ПЭО "БАЙКОНУРЭНЕРГО" Г. БАЙКОНУР
    (RA.RU.312570)
  • ТВ-35
  • 12 12 0 12 0 12 0 12
    ДЦМ КБШ ЖД ОАО «РЖД»
    (RA.RU.310555)
  • ТВ-35
  • 12 6 0 12 0 12 0 12
    ДЦМ Ю-ВОСТ ЖД ОАО «РЖД»
    (RA.RU.310555)
  • ТВ-35
  • ТВ-35 II-21 У2
  • 41 16 0 41 0 41 0 41
    ДЦМ В-СИБ ЖД ОАО «РЖД»
    (RA.RU.310555)
  • ТВ-35-II ХЛ2
  • 4 4 0 4 0 4 0 4
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311311)
  • ТВ-35
  • 6 0 6 0 6 0 6

    Стоимость поверки Трансформаторы тока (ТВ-35)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Курский ЦСМ
    Курская область
    4865 4447
    Горьковский центр метрологии - структурное подразделение Горьковской железной дороги - филиала ОАО РЖД
    Нижегородская область
    8095 4447
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    380 4447

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика (метод) измерений приведены в пункте 8 руководства по эксплуатации «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Руководство по эксплуатации. 0ЭА.140.006».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.859-2013 «ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока»;

    ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

    ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

    ТУ 3414-013-04682485-2000 «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Технические условия».

    Изготовитель

    Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
    ИНН 7801032688
    Адрес: 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7
    Телефон: +7 (812) 677-83-83
    Факс: +7 (812) 677-83-84
    E-mail: box@ea.spb.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
    Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
    Телефон: +7 (343) 350-26-18
    Факс: +7 (343) 350-20-39
    Web-сайт: www.uniim.ru
    E-mail: uniim@uniim.ru

    Принцип действия трансформаторов тока ТВ-35 основан на явлении электромагнитной индукции. Трансформаторы тока ТВ-35 встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформатора тока заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов тока служит токопровод ввода выключателя, изолированный на номинальное напряжение 35 кВ относительно трансформатора тока.

    Трансформаторы тока устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.

    Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

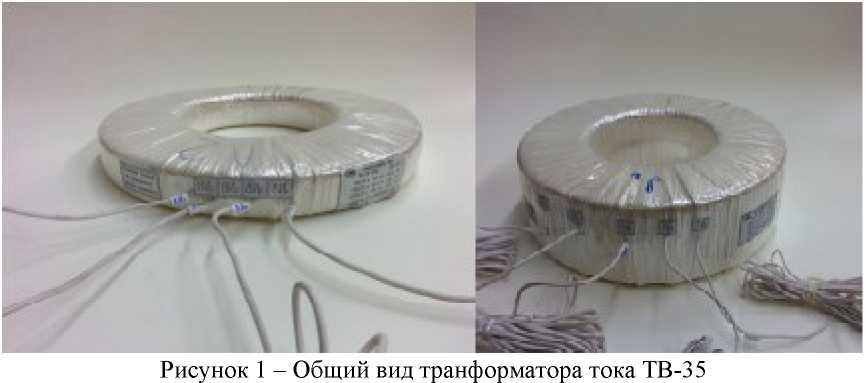

    Общий вид трансформатора тока ТВ-35 представлен на рисунке 1.
