Методика поверки «Источники напряжения и тока стабилизированные Б3-700, Б3-800» (МКИЯ.427691.001 МП)

УТВЕРЖДАЮ

УТВЕРЖДАЮ

Ю.М.Суханов

Директор

ООО "Микроакустика"

А.М. Шанаурин

2017 г.

Источники напряжения и тока стабилизированные БЗ-700, БЗ-800

МЕТОДИКА ПОВЕРКИ

МКИЯ.427691.001 МП

г. Екатеринбург 2017

Содержание

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7 УСЛОВИЯ ПОВЕРКИ

• 8 ПОДГОТОВКА К ПОВЕРКЕ

• 9 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 9.1 Внешний осмотр

  • 9.2 Определение сопротивления изоляции цепей источника (только

при первичной поверке)

• 9.3 Проверка электрической прочности изоляции цепей источника в

нормальных условия (только при первичной поверке)

• 9.4 Опробование

• 9.5  Подтверждение соответствия программного обеспечения

источника

• 9.6 Определение погрешности воспроизведения напряжения и тока

источника

• 9.7 Определение погрешности установки напряжения и тока (только

для программируемых источников)

• 9.8  Определение среднеквадратического значения пульсаций

выходного напряжения и тока источника

• 9.9 Определение нестабильности (дрейфа) выходного напряжения и

тока источника

• 10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А (рекомендуемое)

Настоящая методика распространяется на источники напряжения и тока стабилизированные БЗ-700, БЗ-800 (далее — источники) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

В настоящей методике использованы ссылки на следующие нормативные и технические документы:

-Приказ № 1815 от 02.07.2015 г. Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке.

• 3.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

• 4.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2

• 4.2 Средства измерений (эталоны), применяемые для поверки, должны иметь действующие свидетельства о поверке.

• 4.3 Для проведения поверки допускается применение других средств, не приведённых в таблице 2, при условии обеспечения ими необходимой точности измерений.

• 5.1 К проведению поверки допускают лиц с техническим образованием, прошедших повышение квалификации по специализации "Поверка и калибровка средств измерений электрических величин" и аттестованных в установленном порядке в качестве поверителей.

• 6.1 При проведении поверки должны выполняться требования безопасности, указанные в эксплуатационной документации на поверяемый источник и применяемые средства поверки.

• 7.1 При проведении поверки должны соблюдаться следующие нормальные условия:

• - температура окружающего воздуха от плюс 15 до плюс 25 °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа.

• 8.1 Перед поверкой средства поверки и каждый поверяемый источник должны быть выдержаны в нормальных условиях не менее двух часов.

• 8.2 Средства поверки и поверяемый источник должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.

• 9 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9.1.1 При внешнем осмотре должно быть установлено соответствие источника следующим требованиям:

• - комплектность должна соответствовать формуляру;

• - на лицевой панели источника должны быть нанесены надписи, определяющие назначение органов управления;

• - наружные поверхности корпуса, кабель сетевой не должны иметь механических повреждений и нарушений изоляции, могущих повлиять на безопасность эксплуатации и работоспособность.

• 9.1.2 Если требования п. 9.1.1 не выполняются, источник признаётся непригодным к применению, дальнейшие операции поверки не производятся.

• 9.2.1 Сопротивление изоляции определяют мегаомметром ЭСО202/2-Г испытательным напряжении 500 В.

  • 9.2.1.2 Испытательное напряжение подается между соединенными вместе выходными гнездами и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника.

  • 9.2.1.3 Испытательное напряжение подается между соединенными вместе

штырями вилки шнура питания (клавиша СЕТЬ или      в положении «I») и зажимом

защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника.

• 9.2.2 Сопротивление изоляции должно быть не менее 20 МОм.

• 9.2.3 Если требование п. 9.2.2 не выполняется, источник признаётся непригодным к применению, дальнейшие операции поверки не производятся.

• 9.3.1 Проверку электрической прочности изоляции проводят на установке для проверки электробезопасности GPT-79804.

• 9.3.1.1 Среднеквадратичное значение испытательного напряжения 500 В переменного тока частотой 50 Гц подаётся при максимальном выходном напряжении до 150 В между соединенными вместе выходными клеммами и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника.

• 9.3.1.2 Среднеквадратичное значение испытательного напряжения 2000 В переменного тока частотой 50 Гц подаётся при максимальном выходном напряжении 350 В и 600 В между соединенными вместе выходными клеммами и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника.

• 9.3.1.3 Среднеквадратичное значение испытательного напряжения 1500 В

переменного тока частотой 50 Гц подаётся между соединенными вместе штырями вилки шнура питания (клавиша СЕТЬ или      в положении «I») и зажимом

защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника.

• 9.3.2 Электрическая изоляция цепей источника должна выдерживать без пробоя или поверхностного перекрытия в течении 1 минуты среднеквадратичные значения испытательного напряжения.

• 9.3.3 Если требования п. 9.3.2 не выполняются источник признаётся непригодным к применению, дальнейшие операции поверки не производятся.

• 9.4.1 Подготовить и проверить работоспособность источника в соответствии с разделами «Подготовка к работе» или «Проверка работоспособности» соответствующего Руководства по эксплуатации на источник.

Проверить соответствие пределов регулирования выходного напряжения и тока источника требованиям РЭ.

Проверка идентификационных данных программного обеспечения (далее по тексту - ПО) источника.

Идентификационное наименование ПО и номер версии появляются при включении программируемых источников.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея программируемых источников согласно таблице 3.

Таблица 3

• 9.6.1  Подготовить поверяемый источник к работе в режиме воспроизведения напряжения в соответствии с Руководством по эксплуатации. Подготовить мультиметр Fluke 8845А к работе в соответствии с эксплуатационной документацией на него.

• 9.6.1.1 Погрешность определяется в ручном режиме управления работой источника с помощью потенциометров или шаттлов -энкодеров (далее по тексту -ручки регуляторов), в зависимости от варианта исполнения источника.

• 9.6.1.2 Для определения погрешности воспроизведения напряжения на выходе источника при отключенной нагрузке следует собрать схему в соответствии с рисунком 1. Ручками регуляторов напряжения и тока источника установить минимальные значения, включить источник в сеть.

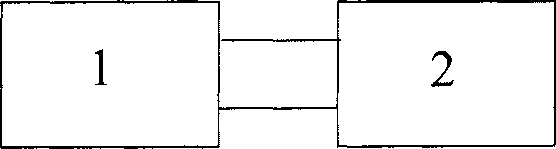

1 — поверяемый источник

2 — Fluke 8845А

Рисунок 1 — Схема подключения источника для определения погрешности воспроизведения напряжения

• 9.6.1.3 Ручкой регулятора тока установить максимальное значение тока (режим стабилизации напряжения). Ручкой регулятора напряжения установить по дисплею источника значение выходного напряжения U. , В, равное 0,2U

1,изм                   мах

(U — максимальное значение диапазона воспроизведения напряжения мах

источником, значение указано в эксплуатационной документации на конкретную модификацию). Произвести измерения действительного значения напряжения на выходе источника       В, мультиметром          Fluke 8845А. Полученные

значения и. И и. записать в таблицу 1 приложения А.

г,изм г,эт

• 9.6.1.4 Операции по п. 9.6.1.3 провести ещё для четырех значений

напряжения U. , равных соответственно 0,4U ,Q,6U  ,0,&U ,U

1,изм                              мах      мах      мах мах

• 9.6.1.5 По результатам измерений для каждого значения U. _изм рассчитать:

- для программируемых источников абсолютную погрешность воспроизведения напряжения на выходе источника Д СЛ, В, по формуле:

I 1,изм г,эт

Полученные значения Д(7. записать в таблицу 1 приложения А.

для не программируемых источников приведённую погрешность воспроизведения напряжения на выходе источника, %, по формуле:

Полученные значения 8.. записать в таблицу 1 приложения А.

^ui

• 9.6.1.6 Полученные в п. 9.6.1.5 значения погрешности не должны выходить за пределы допустимой погрешности, значения которых указано в эксплуатационной документации для конкретной модификации источника.

• 9.6.1.7 Если требования п. 9.6.1.6 не выполняются, источник признают непригодным к применению, дальнейшие операции поверки не проводят.

• 9.6.2 Подготовить поверяемый источник к работе в режиме воспроизведения тока в соответствии с Руководством по эксплуатации. Подготовить мультиметр Fluke 8845А к работе в соответствии с эксплуатационной документацией на него.

• 9.6.2.1 Погрешность определяется в ручном режиме управления работой источника с помощью потенциометров или шаттлов -энкодеров (далее по тексту -ручки регуляторов), в зависимости от варианта исполнения источника.

• 9.6.2.2 Для определения погрешности воспроизведения тока на выходе источника следует собрать схему в соответствии с рисунком 2. Ручками регуляторов напряжения и тока источника установить минимальные значения, включить источник в сеть.



  1 — поверяемый источник

  2 — мультиметр Fluke 8845А

  3 — катушка электрического сопротивления Р321, РЗ10

  Рисунок 2 — Схема подключения источника для определения погрешности воспроизведения тока

• 9.6.2.3 При измерениях значений тока на выходе источника до 1 А использовать катушку электрического сопротивления номинальным значением 1 Ом, при измерениях тока от 1 А до 10 А, номинальным значением 0,01 Ом, при измерениях тока от 10 А - 0,001 Ом, при измерениях тока от 20 А - шунт измерительный типа 75ШСМЗ - 50 - 0,5, номинальное значение тока 50 А). Значение тока I_i3m> А, определяется по падению напряжения на катушке электрического сопротивления, по формуле:

1.   = ^Ui'"^r-                             (3)

1,эт &

• 9.6.2.4 Ручкой регулятора напряжения источника установить максимальное значение напряжения (режим стабилизации тока). Ручкой регулятора тока, установить по показаниям дисплея источника значение тока на выходе источника I. , А, равное 0,2/ (I — максимальное значение диапазона воспроизведения тока источником, значение указано в эксплуатационной документации на конкретную модификацию). Произвести измерения действительного значения тока на выходе источника I. _эт, А, мультиметром Fluke 8845А в соответствии с п. 9.6.2.3. Полученные значения I. и I. записать в

^J                        1,изм 1,эт

таблицу 2 приложения А.

• 9.6.2.5 Операции по п. 9.6.2.4 провести ещё для четырех значений тока

I. , равных соответственно 0,4/   ,0,6/   ,0,8/   ,/   .

г,изм ^г                           мах мах мах мах

• 9.6.2.6 По результатам измерений для каждого значения I. рассчитать: для программируемых источников абсолютную погрешность

воспроизведения тока на выходе источника А/. ,А, по формуле:

I l,U3M 1,ЭТП

Значения А/ записать в таблицу 2 приложения А;

для не программируемых источников приведённую погрешность воспроизведения силы тока на выходе источника 8, %, по формуле:

100

Значения 8. записать в таблицу 2 приложения А.

Л

• 9.6.2.7 Полученные в п. 9.6.2.6 значения погрешностей не должны выходить за пределы допустимой погрешности, значения которых указано в эксплуатационной документации для конкретной модификации источника.

• 9.6.2.8 Если требования п. 9.6.2.7 не выполняются, источник признают непригодным к применению, дальнейшие операции поверки не проводят.

• 9.7.1 Подготовить поверяемый источник к работе в режиме установки напряжения в соответствии с Руководством по эксплуатации. Подготовить мультиметр Fluke 8845А к работе в соответствии с эксплуатационной документацией на него.

• 9.7.1.1 Погрешность определяется в режиме управления работой источника с цифровой клавиатуры.

• 9.7.1.2 Для определения погрешности установки напряжения на выходе источника следует собрать схему в соответствии с рисунком 1. Включить источник в сеть.

• 9.7.1.3  Последовательно задавая с цифровой клавиатуры значения

напряжения на выходе источника U.    , В, равные Q.'lU QAU , 0,61/

i,уст ^г            мах' мах       мах

0,%U   , U_мах произвести измерения действительного значения напряжения на

выходе источника U_i3m, В, мультиметром Fluke 8845А. Полученные значения и. И и. записать в таблицу 3 приложения А.

i,ycm 1,эт                     ^{J г}

• 9.7.1.4 По результатам измерений для каждого значения U. рассчитать:

- абсолютную погрешность установки напряжения на выходе источника At/.    , в , по формуле:

z 9 ycwi

MJ. = U. -и.                   (6)

i,ycm г,уст 1,эт

Полученные значения At/. записать в таблицу 3 приложения А.

• 9.7.1.5 Полученные в п. 9.8.1.4 значения погрешности не должны выходить за пределы допустимой погрешности, значения которых указано в эксплуатационной документации для конкретной модификации источника.

• 9.7.1.6 Если требования п. 9.8.1.5 не выполняются, источник признают непригодным к применению, дальнейшие операции поверки не проводят.

• 9.7.2 Подготовить поверяемый источник к работе в режиме установки тока в соответствии с Руководством по эксплуатации. Подготовить мультиметр Fluke 8845А к работе в соответствии с эксплуатационной документацией на него.

• 9.7.2.1 Погрешность определяется в режиме управления работой источника с цифровой клавиатуры.

• 9.7.2.2 Для определения погрешности установки тока на выходе источника следует собрать схему в соответствии с рисунком 2. Включить источник в сеть.

• 9.7.2.3 Последовательно задавая с цифровой клавиатуры значения тока на выходе источника I ,_уст, А, равные 0,2/^. 0,4/^, 0,6/^, 0,8/^, I_мш. произвести измерения действительного значения тока на выходе источника I. , А, мультиметром Fluke 8845А. Полученные значения /. и I. _эт записать в таблицу 3 приложения А.

• 9.7.2.4 По результатам измерений для каждого значения

  рассчитать:

абсолютную погрешность установки тока на выходе источника &I. ^_ст, А,

по формуле:

Полученные значения Д7. записать в таблицу 3 приложения А.

• 9.7.2.5 Полученные в п. 9.8.2.4 значения погрешности не должны выходить за пределы допустимой погрешности, значения которых указано в эксплуатационной документации для конкретной модификации источника.

• 9.7.2.6 Если требования п. 9.8.2.5 не выполняются, источник признают непригодным к применению, дальнейшие операции поверки не проводят.

• 9.8.1 Определение пульсации выходного напряжения U источника в режиме стабилизации напряжения проводят при напряжении на нагрузке равном 0,9 максимального значения и токе нагрузки равном 0,9 максимального значения.

• 9.8.1.1 Подготовить поверяемый источник к работе в режиме стабилизации напряжения в соответствии с Руководством по эксплуатации. Подготовить осциллограф промышленный портативный Fluke 124 к работе в соответствии с эксплуатационной документацией на него.

• 9.8.1.2 Собрать схему в соответствии с рисунком 3.

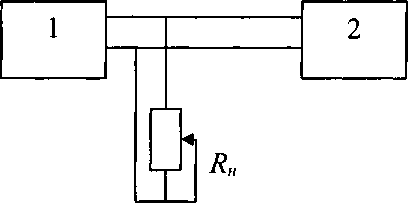

  1 — поверяемый источник

  2 — осциллограф Fluke 124 R_H — нагрузочный реостат

  Рисунок 3 — Схема подключения источника для определения пульсаций выходного напряжения и тока

• 9.8.1.3 Включить источник в сеть. Нажать кнопку подключения нагрузки, на дисплее высветится надпись « U ВКЛ».

вых

• 9.8.1.4 В режиме стабилизации напряжения выставить напряжение на выходе источника равное 0,9 максимального значения при отключённом нагрузочном реостате. Движок реостата должен быть установлен в положение, соответствующее максимальному значению сопротивления.

• 9.8.1.5 Подключить реостат и, изменяя его сопротивление, установить ток на выходе источника равным 0,9 максимального значения.

• 9.8.1.6  С помощью осциллографа измерить амплитудное значение переменной составляющей падения напряжения на нагрузочном реостате U_R, мВ.

• 9.8.1.7 Рассчитать пульсацию выходного напряжения U, мВ, по формуле:



(8)

• 9.8.1.8 Полученное в п. 9.8.1.7 значение         должно превышать

значения, указанного в эксплуатационной документации для конкретной модификации источника.

• 9.8.1.9 Если требование п. 9.8.1.7 не выполняется, источник признают непригодным к применению, дальнейшие операции поверки не проводят.

• 9.8.2 Определение пульсации выходного тока I источника в режиме стабилизации тока проводят при токе нагрузки равном 0,9 максимального значения.

• 9.8.2.1 Подготовить поверяемый источник к работе в режиме стабилизации тока в соответствии с Руководством по эксплуатации. Подготовить осциллограф Fluke 124 к работе в соответствии с эксплуатационной документацией на него.

• 9.8.2.2 Собрать схему в соответствии с рисунком 3. Движок реостата должен быть установлен в положение, соответствующее максимальному значению сопротивления.

• 9.8.2.3 Включить источник в сеть. Нажать кнопку подключения нагрузки, на дисплее высветится надпись « U ВКЛ».

вых

• 9.8.2.4 Подключить реостат и, изменяя его сопротивление, установить ток на выходе источника равным 0,9 максимального значения.

• 9.8.2.5  С помощью осциллографа измерить амплитудное значение переменной составляющей падения напряжения на нагрузочном реостате ^R, мВ.

• 9.8.2.6 Рассчитать пульсацию выходного тока I, мА, по формуле:



(9)

где - значение сопротивления нагрузочного реостата при данном положении движка, Ом, определяется по формуле: R = ^Ъ-“ ^и I и

где U' - значение напряжения на выходе источника, В;

• I - значение тока протекающего через реостат, А.

• 9.8.2.7 Полученные в п. 9.8.2.6 значения I не должны превышать значения, указанного в эксплуатационной документации для конкретной модификации источника.

• 9.8.1.8 Если требования п. 9.8.1.7 не выполняются, источник признают непригодным к применению, дальнейшие операции поверки не проводят.

• 9.9.1 Определение дрейфа выходного напряжения источника.

• 9.9.1.1 Собрать схему в соответствии с рисунком 4.

• 9.9.1.2 Подготовить поверяемый источник к работе в режиме стабилизации напряжения в соответствии с Руководством по эксплуатации. Подготовить мультиметр Fluke 8 845 А к работе в соответствии с эксплуатационной документацией на него.



1 — поверяемый источник

2 — мультиметр Fluke 8845А R_H — нагрузочный реостат

Рисунок 4 — Схема подключения источника для проверки дрейфа выходного напряжения и тока

• 9.9.1.3  Перевести источник в режим стабилизации напряжения (сопротивление нагрузочного реостата при этом должно быть установлено максимальным).

• 9.9.1.4 Включить источник в сеть. Нажать кнопку подключения нагрузки, на дисплее высветится надпись « U ВКЛ».

вых

• 9.9.1.5  Установить на выходе источника максимальное значение напряжения, указанное в паспорте на источник.

• 9.9.1.6 Изменяя сопротивление нагрузочного реостата установить, по показаниям дисплея источника, значение тока на выходе источника равное 0,9 максимального значения, указанного в паспорте на источник.

• 9.9.1.7 Измерить значение напряжения на выходе поверяемого источника, мультиметром Fluke 8845А, в начальный момент времени определения дрейфа выходного напряжения источника (Uq)-

• 9.9.1.8 Измерить значения напряжения на выходе поверяемого источника, мультиметром Fluke 8845А, в конечные моменты времени (U) - через 10 минут и через 2 часа после измерения .

• 9.9.1.9 Вычислить нестабильность выходного напряжения (дрейф) 8 , В, по формуле:

8 =U-U               (И)

и 0 к

где Uq — значение напряжения, измеренного мультиметром Fluke 8845А, в начальный момент времени, В;

и — значения напряжения, измеренного мультиметр Fluke 8845А, в /С

конечный момент времени, В (соответственно два часа спустя или десять минут спустя).

• 9.9.1.10 Полученные значения 8 не должны превышать значения указанного в эксплуатационной документации на конкретную модификацию источника.

• 9.9.1.11 Если требование п. 9.9.1.10 не выполняется, источник признаётся непригодным к использованию и к эксплуатации не допускается.

• 9.9.2 Определение дрейфа выходного тока источника.

• 9.9.1.1 Собрать схему в соответствии с рисунком 2.

• 9.9.1.2 Подготовить поверяемый источник к работе в режиме стабилизации тока в соответствии с Руководством по эксплуатации. Подготовить мультиметр Fluke 8845А к работе в соответствии с эксплуатационной документацией на него.

• 9.9.1.3 При измерениях значений тока на выходе источника до 1 А использовать катушку электрического сопротивления номинальным значением 1 Ом, при измерениях тока от 1 А до 10 А, номинальным значением 0,01 Ом, при измерениях тока от 10 А - 0,001 Ом, при измерениях тока от 20 А - шунт измерительный типа 75ШСМЗ - 50 - 0,5, номинальное значение тока 50 А).

Значение тока на выходе поверяемого источника, определяется по падению напряжения на катушке электрического сопротивления, по формуле (3).

• 9.9.1.4  Перевести источник в режим стабилизации напряжения (сопротивление нагрузочного реостата при этом должно быть установлено максимальным).

• 9.9.1.5 Включить источник в сеть. Нажать кнопку подключения нагрузки, на дисплее высветится надпись « U ВКЛ».

вых

• 9.9.1.6 Установить на выходе источника максимальное значение тока, указанное в паспорте на источник.

• 9.9.1.7 Измерить значение тока на выходе поверяемого источника, мультиметром Fluke 8845А, в начальный момент времени определения дрейфа выходного тока источника (/_Q).

• 9.9.1.8 Измерить значения тока на выходе поверяемого источника, мультиметром Fluke 8845А, в конечные моменты времени (Z ) - через 10 минут и

К.

через 2 часа после измерения .

• 9.9.1.9 Вычислить нестабильность выходного тока (дрейф) 8., А, по

  формуле:



  (12)

где

— значение тока, измеренного мультиметром Fluke 8845А, в начальный момент времени, А;

I — значения тока, измеренного мультиметром Fluke 8845А, в конечный момент времени, А (соответственно два часа спустя или десять минут спустя).

• 9.9.1.10 Полученные значения д. не должны превышать значения указанного в эксплуатационной документации на конкретную модификацию источника.

• 9.9.1.11 Если требование п. 9.9.1.10 не выполняется, источник признаётся непригодным к использованию и к эксплуатации не допускается.

• 10.1 Результаты измерений при поверке оформляют протоколом поверки по форме, приведенной в приложении А).

• 10.2 При положительных результатах поверки оформляют свидетельство о поверке в соответствии с Приказом от 2 июля 2015 г. № 1815 МИНПРОМТОРГ «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 10.3 В случае отрицательных результатов поверки оформляют извещение о непригодности в соответствии с Приказом от 2 июля 2015 г. № 1815 МИНПРОМТОРГ «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с указанием причин непригодности.

Приложение А (рекомендуемое)

Протокол №_______ от________________

поверки источника стабилизированного напряжения и тока БЗ-_____________зав. №_________

Условия проведения поверки_____________________________________________

• - температура окружающего воздуха от плюс 15 до плюс 25 °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа.

Средства поверки_______________________________________________________

• 1 Внешний осмотр

• 2 Определение сопротивления изоляции в нормальных

условиях__________________________________________________________

• 3 Проверка электрической прочности изоляции в нормальных

условиях________________________________________________________

• 4 Опробование, определение пределов регулирования выходного напряжения

и тока________________________________________________

• 5 Подтверждение соответствия программного обеспечения_____________

• 6 Определение погрешности воспроизведения напряжения и тока источника

Таблица 1

Таблица 2

Таблица 3

Таблица 4

Пульсации выходного напряжения U -

Пульсации выходного тока I =

Дрейф выходного напряжения 8 -

Дрейф выходного тока 8. =

Заключение: Годен/Не годен

Выписано свидетельство о поверке / извещение № _________ от

_________20 _ г.

Поверитель: _____________________/__________________________/

подпись                        инициалы, фамилия

17
