Методика поверки «КОМПЛЕКС СПЕКТРОМЕТРИЧЕСКИЙ СКС-071-Б10(Б11) МЕТОДИКА ПОВЕРКИ КОМПЛЕКСА РЕГИСТРАЦИИ БЕТА - ИЗЛУЧЕНИЯ С ЖИДКОСЦИНТИЛЛЯЦИОННЫМИ ДЕТЕКТОРАМИ» (AБЛK 412134.400 MП5)

МЕТОДИКА ПОВЕРКИ КОМПЛЕКСА РЕГИСТРАЦИИ

БЕТА- ИЗЛУЧЕНИЯ С

ЖИДКОСЦИНТИЛЛЯЦИОННЫМИ

ДЕТЕКТОРАМИ

АБЛК.412134.400 МПЗ

СОДЕРЖАНИЕ

• 1. ОПЕРАЦИИ ПОВЕРКИ

• 2. СРЕДСТВА ПОВЕРКИ..................................... .....4

• 3. ТРЕБОВАНИЯ К ТЕХНИКЕ БЕЗОПАСНОСТИ И

КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ.......

• 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

• 6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ...........

Настоящая методика поверки распространяется на спектрометрического комплекса СКС-07П-Б10(Б11) (далее - Комплекс) с устройствами детектирования УДБТ-002(003), предназначенными для регистрации бета- излучающих радионуклидов в счетных образцах, представляющих собой смесь исследуемого раствора и жидкого сцинтиллятора или источников, помещенных в сосуд со сцинтиллятором.

Настоящая методика устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - один год.

• 1.1. При проведении поверки должны быть выполнены операции, указанные в Таблице 1.

Таблица 1 — Операции поверки.

• 2.1. При проведении поверки должны быть применены средства, указанные в таблице 2 и 3. Допускается использование аналогичных средств измерений, метрологические параметры и характеристики которых не уступают, указанным в таблицах. Номенклатура применяемых радионуклидов может быть расширена по согласованию с требованиями

методики выполнения измерений (МВИ).

Таблица 2 — Средства поверки.

Таблица 3 — Средства измерений, образцы используемые при поверке.

• 3.1. Выполнение измерений на комплексе проводится в соответствии с документом «Комплекс СКС-07П. Руководство по эксплуатации. АБЛК.412134.400 РЭ».

• 3.2 Поверка проводится аттестованными поверителями.

• 4.1. При проведении поверки должны соблюдаться следующие условия: температура окружающей среды должна находиться в пределах 15-35 °C; изменение температуры окружающей среды не должно превышать ± 2 °C от среднего значения в процессе измерений; относительная влажность не более 80 %; атмосферное давление от 86 до 106 кПа; изменение номинального значения напряжения питания не должно превышать ±2 % с частотой переменного тока (50+1) Гц, внешний фон не должен превышать 0.20 мкЗв/час.

Частота следования статистически распределенных ихо/тных импульсов спектрометрического комплекса от источников излучения при определении метрологических пара-метров не должна превышать 10 имп/с, если иное не оговорено в соответствующем пункте методики.

• 4.3. При проведении подготовки спектрометрического комплекса должны быть выполнены следующие подготовительные работы:

проверка комплектности спектрометра, документации на него, на блоки и устройства, входящие в его состав;

• -  проверка комплектности средств поверки и действующих свидетельств на них;

• -  при проведении периодической поверки - проверка наличия свидетельства о предыдущей поверке.

• 4.4. Для проведения поверки подготавливаются счётные образцы.

• -  калибровочный образец Cs-137 активностью около 500 Бк с погрешностью не более 7 %,

• - контрольный образец Sr-9O+Y-90 активностью 100 - 500 Бк,

• - контрольный образец Н-3 активностью 100 - 500 Бк.

4.5 Для приготовления калибровочного образца Cs-137 используется радиоактивный раствор Cs-137. Активность радиоактивного раствора определяется методом компариро-вания с точностью 7 % следующим образом:

45.1 Рассчитать объем раствора Cs-137 Vj с удельной активностью А: кБк/см³ (в соответствии с информацией из паспорта), необходимое для получения счетного образца с активностью 5000 Бк.

• 4.5.2 Приготовить точечный образец Cs-137, используя объём раствора V_t

45.3 На сцинтилляционном гамма-спектрометре методом замещения по

ГОСТ 26307-84 с применением источника Cs-137 типа ОСГИ - рабочим эталоном

2 разряда определить активность точечного образца Aobr (точность 5,5 %).

4.5.4 Определить активность радиоактивного раствора (точность 7%) по формуле:

(1)

4.6 Счётные образцы приготавливаются в следующей последовательности:

4.6.1 При приготовлении калибровочного образца используется радиоактивный раствор Cs-137 с измеренным с точностью 7% значением объёмной активности методом п.45. При приготовлении контрольных образцов используется радиоактивный раствор соответствующего нуклида с паспортным значением активирсти, скорректированным на дату приготовления.

• 4.6.2 Для приготовления образцов:

• - Налить в стандартный флакон 2/3 жидкого сцинтиллятора (емкость стянпартно-го флакона 20 мл) и произвести взвешивание флакона с точностью до 0,1 мг.

• - Рассчитать объем раствора Vt с удельной активностью А₃ кБк/см³, необходимое для получения счетного образца с заданной в п.4.4 активностью.

• - Выбрать дозатор с соответствующим V_x диапазоном. Отобрать дозатором объем раствора, соответствующий Vj и капнуть во флакон.

• - Произвести повторное твептивяние флакона.

• - Долить сцинтиллятор до полного заполнения флакона.

• - Введенная в сцинтиллятор эталонная активность рассчитывается по формуле:



(2)

где: А - активность, введенная в сцинтиллятор, Бк;

А_м - удельная активность раствора, Бк/г (активность растворов по п.4.6.1);

М₂ и Mi - массы стандартного флакона соответственно после и до добавления радиоактивного раствора, г.

Для приготовления счетного образца для измерения фона в измерительную емкость помещенную на весы накапывается дистиллированная вода в количестве, равном (М₂ -Mi), после чего в нее доливается сцинтиллятор.

5. ПРОВЕДЕНИЕ ПОВЕРКИ

• 5.1. Внешний осмотр

При внешнем осмотре проверить соответствие спектрометрического комплекса следующим требованиям:

• - крепление шин заземления и сетевых вилок должно быть надежно:

-соединительные кабели не должны иметь видимых повреждений;

• - комплектность комплекса должна соответствовать паспорту.

• 5.2. Опробование

Запустить программу работы с комплексом эмулятор-аяализатора Esbs. В измерительную кювету устройства детектирования УДБТ-002(003) установить калибровочный образец Cs-137.

В соответствии с руководством по эксплуатации на комплекс и программу произвести настройку спектрометра.

Опробование комплекса проводить после истечения времени установления рабочего режима (30 мин) после подачи рабочего напряжения на устройство детектирования.

В соответствии с руководством по эксплуатации на комплекс и программу произвести набор спектра. Проверить, что пик амплитудного спектра конверсионных электронов

• 624,2 кэВ регистрировался примерно в 1/4 -1/3 писаны спектрометра.

• 5.3. Определение метрологических параметров

• 5.3.1. Определение энергетического разрешения.

В измерительную кювету устройства детектирования УДБТ-002(003) установить калибровочный образец Cs-137.

В соответствии с руководством по эксплуатации на комплекс и программу произвести следующие действия:

Провести набор спектра в течение 900 с.

Определить значение относительного энергетического разрешения [%].

Проверка энергетического разрешения Комплекса считается успешной, если значение энергетического разрешения не превосходит 18 %.

• 5.3.2. Определение рабочего диапазона энергий

Установить в измерительную кювету контрольный образец Н-3.

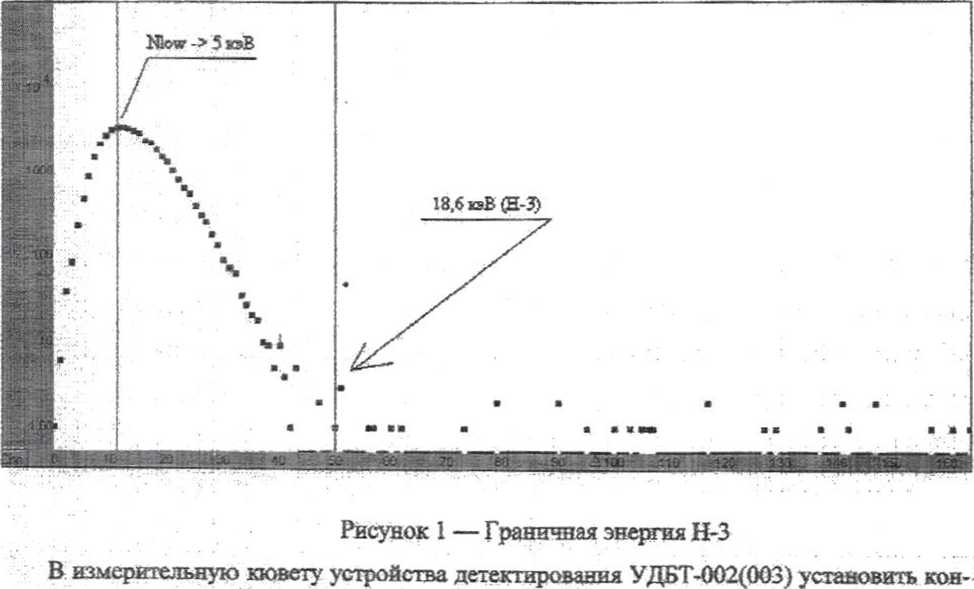

Провести набор спектра в течение 600 сек. Определить номер канала Nh граничной энергии бета-излучения Н-3 с энергией 18.6 кэВ ( см рис.1 в логарифмическом масштабе). Провести энергетическую градуировку по найденному значению граничной энергии. Определить канал Nlow, соответствующий нижнему значению энергии рабочего диапазона 5 кэВ. Если в канале Nlow счёт не равен 0 и этот канал не попадает в область шумов, считается что проверка нижнего значения рабочего диапазона энергий прошла успешно.

трольный образец ST-90+Y90.

Провести набор спектра в течение 600 с.

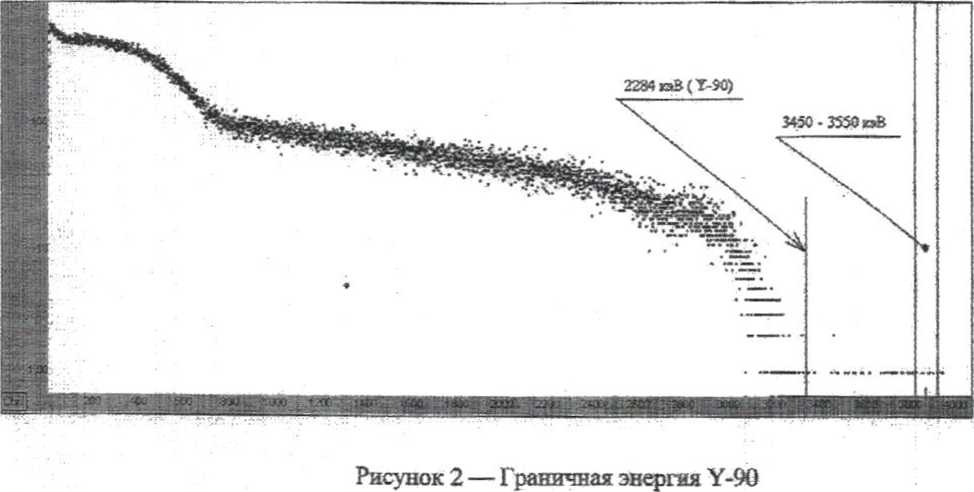

Определить номер канала Ny граничной энергии бета-излучения Y-90 с энергией 2284 кэВ (рис.2).

Провести энергетическую градуировку' Комплекса по найденному значению канала (Ny, 2284 кэВ). Определить счёт*в энергетическом окне 3450 — 3550 кэВ. Проверка верхнего значения рабочего диапазона энергий 3500 кэВ считается успешной, если в выделенном энергетическом окне счёт не равен 0.

Проверка рабочего диапазона энергий считается успешной, если были успешными проверки нижнего и верхнего значений рабочего диапазона энергий.

• 5.3.3. Определение долговременной нестабильности градуировочной характеристики преобразования

Установить в измерительное устройство калибровочный образец Cs-137.

Провести в течение 600 с набор спектра. Определить положение п_{ центра пика конверсионных электронов 624 кэВ/

Не отключая спектрометр провести ещё 7 измерений с интервалом в 60 мин., записывая положение центра пика конверсионных электронов 624,2 кэВ.

Рассчитать среднее положение пика по формуле:

(3)

где ТП - число измерений.

Долговременную нестабильность характеристики преобразования вычислить по фор

муле:

п

Проверка Комплекса считается успешной, если значение Dt не превосходит 1%.

• 5.3.4. Определение погрешности измерения активности

• •    Установить в измерительной устройство калибровочный образец Cs-137 с активностью Am.

• •    Повести набор спектра в течение 1800 с.

• •   Получить измеренное значение активности образца Aizm.

Погрешность измерения активности определяется по формуле :

Проверка погрешности измерения активности считаются успешными, если 5д не превышает значения 10 %.

• 6.1. Результаты первичной (периодической) поверок оформляются выдачей свидетельства установленной формы.

• 6.2. Комплекс, не удовлетворяющий требованиям настоящей методики, к выпуску и применению не допускают, и на него выдают извещение о непригодности с указанием причин.
