Методика поверки «Станции индикации времени "Хроно-М" индекс 15Н2150 » (Код не указан!)
УТВЕРЖДАЮ
Инструкция
Станции индикации времени «Хроно-М», индекс 15Н2150
Методика поверки
г. Мытищи
2009 г.
1 ОБЩИЕ СВЕДЕНИЯI I Настоящая методика поверки распространяется на станции индикации времени «Хроно-М», индекс 15H2I50 (далее - станции) и устанавливает методы и средства их первичной и периодической поверки
-
1.2 Межповерочный интервал - I год.
2.1 При поверке выполнить операции, представленные в таблице 1. Таблица 1
|
Наименование операции |
Номер пункта методики |
Пповедение операции при . | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр. |
7.1 |
да |
да |
|
2 Опробование. |
7.2 |
да |
да |
|
3 Определение метрологических характеристик: |
8 | ||
|
3.1 Определение погрешности формирования шкалы времени (ШВ), синхронизированной с координированной ШВ UTC (SU) при приеме сигналов КНС ГЛОНАСС |
8.1 |
да |
да |
3 СРЕДСТВА ПОВЕРКИ
-
3.1 При проведении поверки использовать средства измерений и вспомогательное обо
рудование, представленные в таблице 2. Таблица 2
|
Номер пункта методики |
Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки |
|
8.1 |
Изделие ПС-161 (пределы допускаемой абсолютной погрешности синхронизации собственной ШВ с ШВ UTC (SU) ± 300 нс). |
|
8.1 |
Частотомер электронно-счетный вычислительный 43-64 (диапазон измерений интервалов времени от 10 нс до 2-101 с, пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора ± 5-10’7 за 1 год). |
-
3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.
-
3.3 Все средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.
-
4.1 К проведению поверки изделий допускаются лица, аттестованные в качестве поверителей в порядке, установленном в ПР 50.2.012-94 «ГСП. Порядок аттестации поверителей средств измерений».
-
5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ Испытания и измерения электрические. Общие требования безопасности».
-
6.1 Поверку проводить при следующих условиях:
-
- температура окружающего воздуха, С
20 ± 5;
65 ± 15;
100 ±4 (750 ±30);
220 ± 20,
50 ±0,5;
5.
-
- относительная влажность воздуха, %
-
- атмосферное давление, кПа (мм рт. ст.)
-
- параметры питания от сети переменного тока:
-
- напряжение, В
-
- частота, Гц
-
- содержание гармоник, %, не более
-
7.1 Поверитель должен изучить руководства по эксплуатации (РЭ) станций и используемых средств поверки
-
7.2 Перед проведением операций поверки необходимо:
-
- проверить комплектность рекомендованных (или аналогичных им) средств поверки;
-
- заземлить (если это необходимо) рабочие эталоны, средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).
8 1 Внешний осмотр
8 11 При внешнем осмотре проверить:
-
- комплектность поверяемой станции;
-
- отсутствие внешних механических повреждений и неисправностей, влияющих на работоспособность станции;
-
- исправность органов управления
-
8.1.2 Результаты внешнего осмотра считать положительными, если комплектность поверяемой станции соответствует РЭ, отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность станции, органы управления находятся в исправном состоянии
-
8.2 Опробование
-
8.2 1 Подключить питание станции 220В, 50 Гц и включить тумблер «СЕТЬ». При этом не более чем через 10 мин на цифровом табло должно отобразиться текущее время.
-
8.2.2 Результаты опробования считать положительными, если не более, чем через 10 мин на цифровом табло отобразится текущее время.
-
8.3 Определение метрологических характеристик
-
8.3.1 Определение абсолютной погрешности формирования ШВ, синхронизированной с координированной ШВ UTC (SU) при приеме сигналов КНС ГЛОНАСС
-

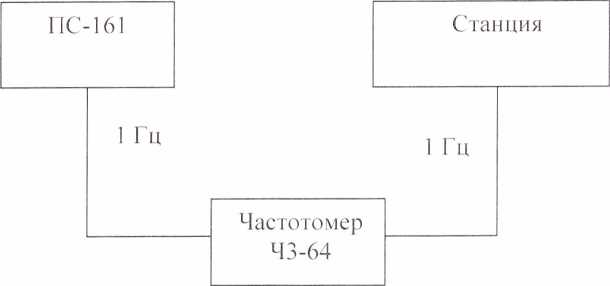

8.3.1 1 Собрать схему измерений согласно рисунку 1.
Рисунок 1
-
8.3.1.2 Включить изделие ПС-161 и частотомер электронно-счетный вычислительный 43-64 (далее - частотомер) в соответствии с руководствами по эксплуатации (РЭ) на них. На изделии ПС-161 установить привязку ШВ к UTS (SU). Собрать станцию согласно РЭ на нее. включить и дать прогреться в течение 10 мин. Частотомер установить в режим измерения временных интервалов.
-
8.3.1.3 На вход частотомера подать сигналы 1 Гц от изделия ПС-161 и станции. Провести не менее 30 измерений расхождения ШВ.
-
8.3.1.4 Результаты поверки считать положительными если все измеренные значения расхождения ШВ находятся в пределах ±0.1 с.
-
9.1 При положительных результатах поверки станции выдается свидетельство установленной формы.
-
9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.
-
9.3 В случае отрицательных результатов поверки поверяемая станция к дальнейшему применению не допускается. На такую станцию выдается извещение об ее непригодности к дальнейшей эксплуатации с указанием причин.
Начальник отдела
ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ
Научный сотрудник
Г1 (И СИ «Воентест» 32 ГНИИИ МО РФ
4
