БАРОМЕТРЫ-АНЕРОИДЫ КОНТРОЛЬНЫЕ М-67

Внесены в Государственный реестр под № 3744—73

Утверждены Государственным комитетом стандартов Совета Министров СССР 21 августа 1973 г. Выпуск разрешен

установочной серии

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

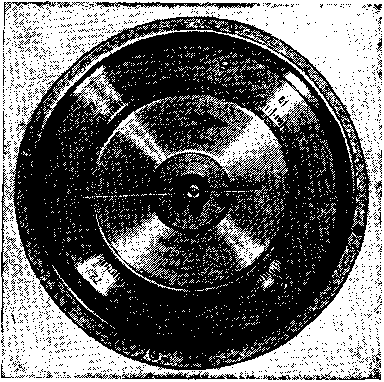

Барометры-анероиды контрольные М-67 (МД-49-2) (см. рисунок) предназначены для измерения атмосферного давления в диапазоне от 610 до 790 мм рт. ст. при температуре •окружающего воздуха от —10 до 50°С и относительной влажности 30—80 %.

•ОПИСАНИЕ

^Принцип действия барометра основан на функциональной зависимости между атмосферным давлением и упругими деформациями анероидных коробок-

Линейные перемещения свободного конца анероидного блока преобразуются рычажным механизмом в угловые перемещения стрелки. Шкалы барометра равномерно градуирована в миллиметрах ртутного столба.

Механизм барометра помещен в металлический корпус.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения от 610 до 790 мм рт. ст.

Погрешность барометра после введения поправок (шка-ловой, температурной, добавочной) не более ±0,8 мм рт- ст.

Габаритные размеры 0 220X195 мм.

Масса 2,8 кг.

КОМПЛЕКТНОСТЬ

Совместно с барометром поставляют:

  • 1) футляр;

  • 2) паспорт (аттестат);

  • 3) техническое описание и инструкцию по эксплуатации к поверке.

ПОВЕРКА

Барометры, выпускаемые из производства, ремонта и находящиеся в эксплуатации, поверяют по инструкции, входящей в комплект поставки.

Испытания проводила межведомственная комиссия. Результаты испытаний рассматривал Всесоюзный научно-исследовательский институт метрологической службы (ВНИИМС).

Изготовитель — Министерство приборостроения, средств; автоматизации и систем управления СССР.
