Методика поверки «Анализаторы систем передачи и кабелей связи AnCom A-7» (4221-009-11438828-17МП-ЛУ)

ООО “Аналитик-ТС”

УТВЕРЖДАЮ

Директор ООО “Аналитик-ТС”

УТВЕРЖДАЮ

Директор Испытательного центра

Анализаторы систем передачи и кабелей связи

Методика поверки

4221-009-11438828-17МП-ЛУ

ООО “Аналитик-ТС”

Разработчики документа

Алевский Д.А. августа 2017 г.

Дианов И.В. августа 2017 г.

Кочеров А.В.

“ 09 ” августа 2017 г.

Широков М.В. 09 ” августа 2017 г.

Настоящая методика поверки (МП) распространяется на анализаторы систем передачи и кабелей связи AnCom A-7 (далее - анализаторы) производства компании ООО «Аналитик ТС», Москва и устанавливает методы и средства первичной, периодической, инспекционной и экспертной поверки анализаторов во всех вариантах поставки (A-7/301, A-7/307 и A-7/311), начиная с серийного номера №009.2405, находящихся в эксплуатации, а также после хранения и ремонта. Внешний вид анализаторов и панелей соединителей приведен на рисунке 1.

A-7/307

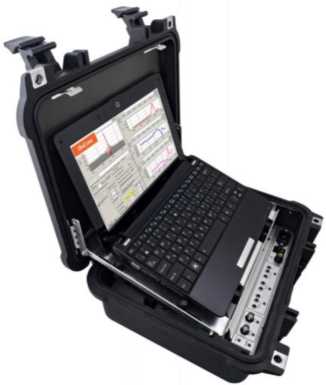

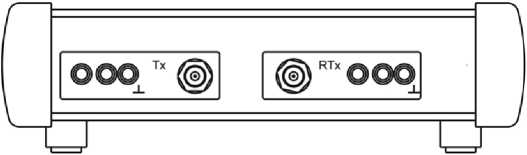

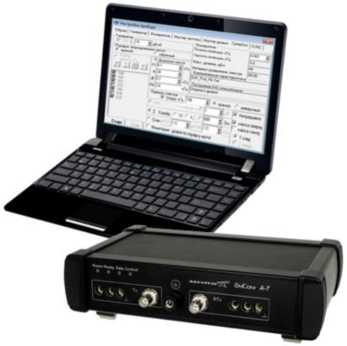

Рисунок 1 - Внешний вид анализаторов AnCom A-7

A-7/311

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Межповерочный интервал - два года.

Поверку анализаторов осуществляют метрологические службы организаций, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

• 1.1 Поверка анализаторов должна производиться в соответствии с перечнем операций, перечисленных в таблице 1.

Таблица 1 - Операции поверки

2. СРЕДСТВА ПОВЕРКИ

• 2.1 Поверка анализаторов должна производиться с помощью основных и вспомогательных средств поверки, перечисленных в таблице 2.

Таблица 2 - Средства поверки

• 2.2 Допускается использовать другие средства поверки с аналогичными метрологическими характеристиками.

• 2.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

• 3.1 К проведению поверки допускаются лица:

- прошедшие обучение на поверителей радиотехнических СИ, времени и частоты;

- изучившие эксплуатационную документацию поверяемого СИ;

- имеющие квалификационную группу по технике безопасности не ниже III.

• 4.1 При поверке должны выполняться меры безопасности, указанные в руководствах и инструкциях по эксплуатации поверяемого анализатора и средств поверки.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды (20 ± 5)°С;

• - относительная влажность воздуха не более 80%;

• - атмосферное давление (100 ± 8) кПа;

• - напряжение сети питания (220 ± 11) В;

• - частота промышленной сети (50 ± 0,5) Гц.

• 6.1 Поверитель должен изучить руководство по эксплуатации поверяемого анализатора и инструкции на используемые средства поверки.

• 6.2 Используемые СИ должны быть заземлены и выдержаны во включенном состоянии в течение времени, указанного в эксплуатационной документации.

• 6.3 Автоматизация хода поверки обеспечивается использованием файлов конфигурации и сценариев, входящих в состав программного обеспечения (ПО) и расположенных в директориях C:\AnCom\A-7\Config\noeepka или C:\AnCom\A-7_307\Config\noeepka.

7. ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1 Внешний осмотр, проверка комплектности, маркировки и упаковки

• 7.1.1 Выполняют операции согласно условий таблицы 3.

Таблица 3 - Проверка записей и комплектности, внешний осмотр и зарядка аккумулятора

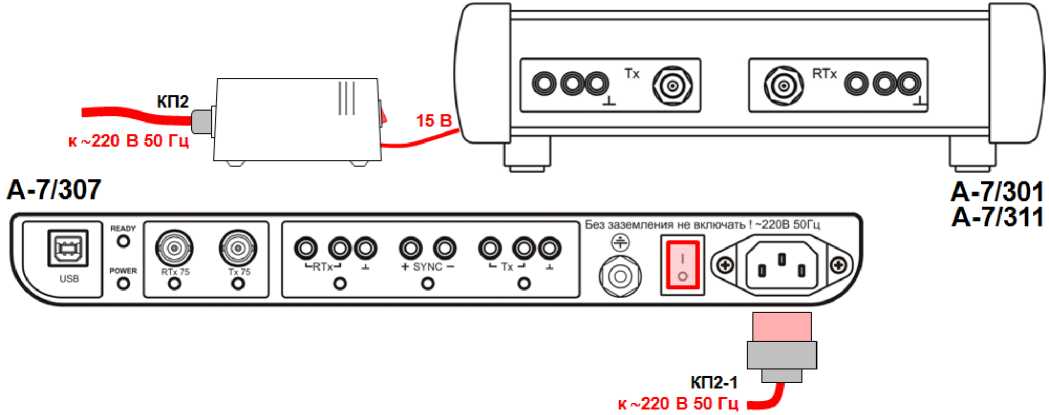

Рисунок 2 - Зарядка встроенных аккумуляторов

• 7.1.2 Прибор, имеющий дефекты или не соответствующий записям в формуляре бракуют и отправляют в ремонт.

• 7.2 Опробование

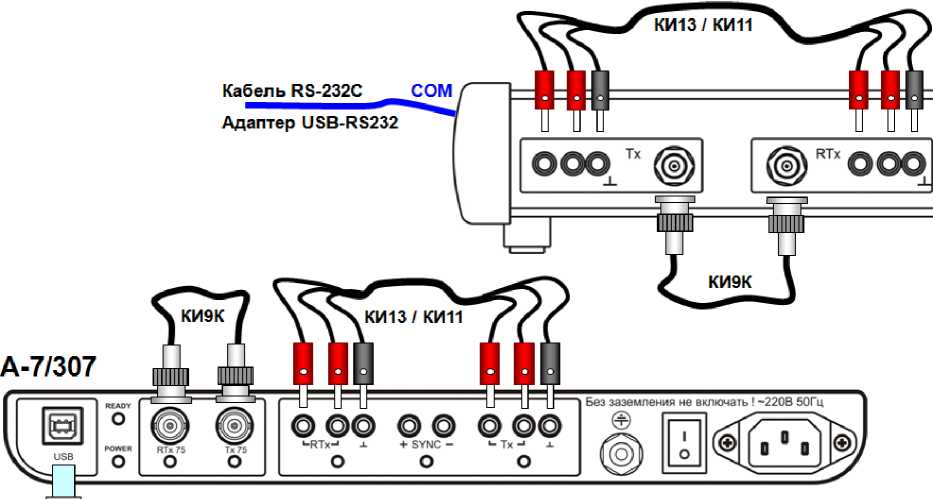

7.2.1 При проведении опробования анализаторов вариантов поставки A-7/301, A-7/311 и A-7/307 используется схема рисунка 3. При опробовании и проверке метрологических характеристик используются два типовых состояния анализатора - подготовленное и рабочее.

кПК^г¹

USB 2.0 А-В

Рисунок 3 - Опробование

• 7.2.2 Устанавливают анализатор в подготовленное состояние согласно условий таблицы 3.

Таблица 3 - Подготовленное состояние анализатора

7.2.3 Устанавливают анализатор в рабочее состояние согласно условий таблицы 4.

Таблица 4 - Рабочее состояние анализатора

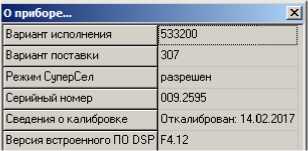

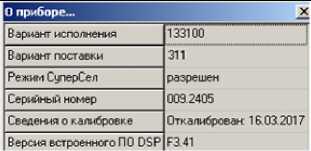

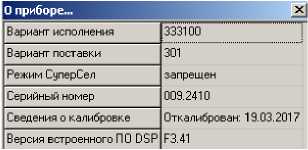

• 7.2.4 Проверка программного обеспечения

Проверка программного обеспечения выполняется путем его загрузки и открытия соответствующих информационных окон. Результаты проверки считаются удовлетворительными, если номера версий ПО соответствуют варианту поставки анализатора и данным таблицы 5.

Таблица 5 - Проверка данных программного обеспечения

версия F3

версия F4

версия F3

версия V5

версия V6

• 7.2.5 Проверка уровня собственных шумов

Проверка уровня собственных шумов на выходе заблокированного генератора производится:

• - с использованием схемы рисунка 2;

• - для подготовленного состояния опробуемого анализатора по пункту 7.2.2;

• - режимах подключения 4_Г_И_симм и 4_Г_И_коакс;

• - значение уровня шума считывается в окне «Шум - Результаты измерений\Шум,дБм0».

Результаты проверки считаются удовлетворительными, если измеренные значения уровня шума не превосходят указанных в таблице 6 пределов.

Таблица 6 - Проверка уровня собственных шумов генератора

• 7.2.6 Измерение затухания и защищенности формируемого гармонического сигнала Измерение затухания и защищенности формируемого гармонического сигнала производится:

- с использованием схемы рисунка 2;

- для рабочего состояния опробуемого анализатора по пункту 7.2.3;

- в режимах подключения 4_Г_И_симметрично и 4_Г_И_коаксиально;

- используются режимы формирования и измерения уровня гармонического сигнала проверяемого анализатора;

- проверка анализатора производится по измеренным значениям затухания и защищенности, считываемых соответственно в окнах «SIN - Результаты измерений\Затухание,дБ» и «SIN - Результаты измерений\Сигн/шум,дБ».

Результаты проверки считаются удовлетворительными, если измеренные значения затухания и защищенности соответствуют указанным в таблице 7 пределам.

Таблица 7 - Проверка измерения затухания и защищенности

• 7.2.7 Оценка результатов опробования анализатора

Опробование анализатора считается удовлетворительным, если результаты операций опробования по пунктам 7.2.4, 7.2.5 и 7.2.6 положительны.

Процедуры опробования в части выполнения операций по п. 7.2.5 и 7.2.6 выполняются автоматически при исполнении сценария ПроверкаАнализатора^сп.

• 7.3 Проверка метрологических характеристик

7.3.1 Определение погрешности установки и измерения частоты

Определение погрешностей установки и измерения поверяемым анализатором частоты гармонического сигнала производится по Схеме рисунка 4 для рабочего состояния анализатора по пункту 0 в режиме подключения 2_Г_И_коаксиально (Rген 75 Ом). Устанавливается уровень гармонического сигнала равный 7 дБм0. К коаксиальному выходу RTx подключается согласованная нагрузка и частотомер.

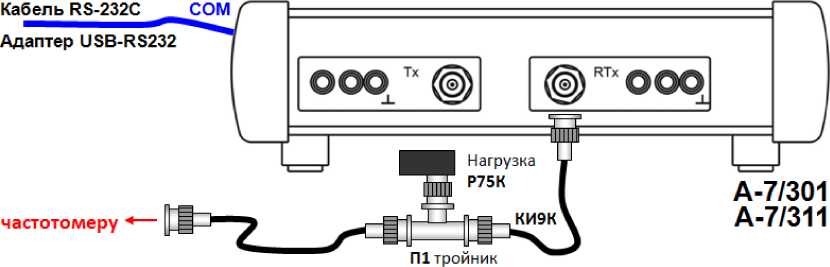

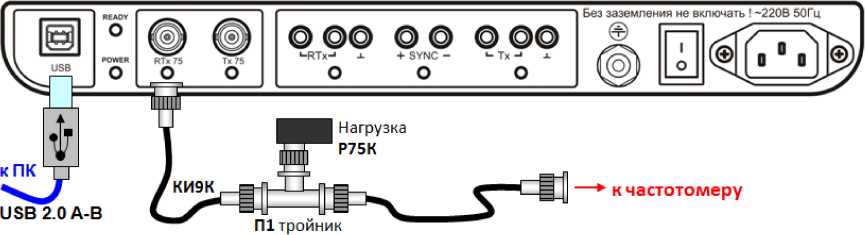

Рисунок 4 - Проверка установки и измерения частоты

Результаты измерений частоты [кГц] следует фиксировать с разрешением не менее 5-ти знаков после запятой. При затруднениях с захватом частоты частотомером рекомендуется:

• - изменить (увеличить) уровень генерируемого проверяемым анализатором сигнала,

• - отключить нагрузку Р75К,

• - отключить управляющий ПК от сети питания (работа от аккумулятора).

Измеряемое анализатором А-7 значение частоты считывается в окне «SIN - Результаты измерений\Частота,кГц».

Результаты определения значений погрешности установки и измерения частоты гармонического сигнала считаются удовлетворительными, если абсолютные отклонения частоты не превосходят указанных в таблице 8 допустимых значений.

Таблица 8 - Проверка установки и измерения частоты

Настройка анализатора, необходимая для выполнения проверки частоты, производится автоматически в ходе работы по сценарию ПроверкаЧастоты_100кГц .scn.

• 7.3.2 Определение погрешности установки и измерения уровня в диапазоне частот Определение погрешностей формирования и измерения уровня производится для рабочего состояния анализатора по пункту 7.2.3.

ПРИМЕЧАНИЕ: Проверка погрешностей формирования и измерения уровня гармонического сигнала в диапазоне частот производится только при выполнении первичной поверки.

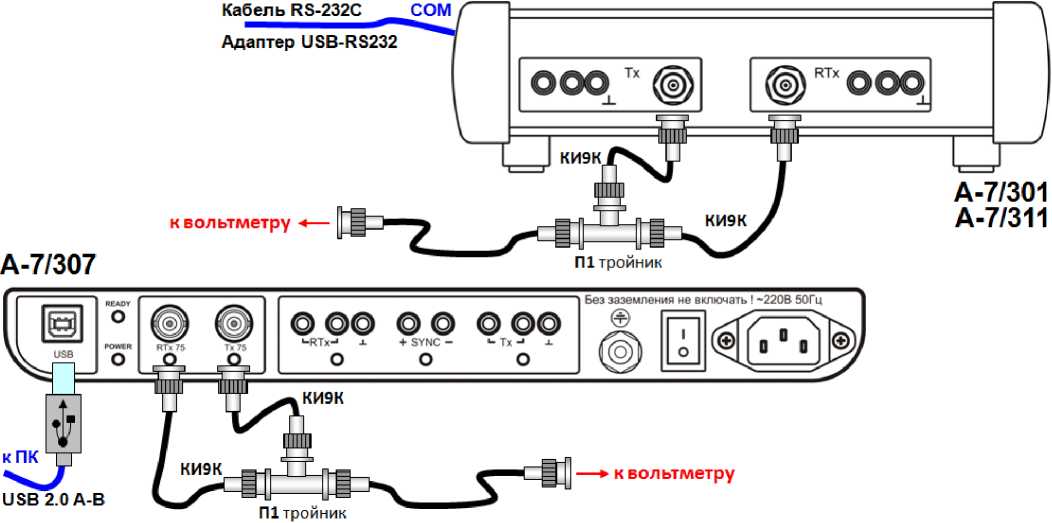

Рисунок 5 - Проверка уровня на коаксиальных разъемах

При определении погрешности формирования и измерения уровня на коаксиальных выходе Tx (Tx 75) и входе RTx (RTx 75) поверяемого анализатора с использованием вольтметра В3-63 производятся следующие действия:

• - осуществляется подготовка вольтметра В3-63:

o на задней панели вольтметра клеммы «общая» и «земля» объединяются,

o при выполнении измерений по данному пункту из адаптера пробника вольтметра следует удалить согласующую коаксиальную нагрузку 50 Ом,

o сетевая вилка вольтметра подключается к сети переменного тока 220 В\50 Гц, o непосредственно перед проведением измерений калибруется и настраивается вольтметр:

• ■  ПРОГРАММА 38 n 1 ЗАПИСЬ

• ■  ПРОГРАММА 11 n 0 ЗАПИСЬ

• ■   Пробник вольтметра вставить в гнездо вольтметра

• ■  КАЛИБР

• ■  ПРОГРАММА 1 n 0 ПУСК

• ■  СТОП

• ■  ПРОГРАММА 33 n 0 ЗАПИСЬ

• ■   >0<

■ ПРОГРАММА 4 n 0 ПУСК

• - к коаксиальному выходу Tx анализатора A-7 подключается его же коаксиальный вход RTx и пробник вольтметра В3-63 по схеме рисунка 5;

• - на анализаторе A-7 устанавливаются:   Подключение=4_Г_И_коаксиально

(Rген=Rизм=75 Ом);

• - устанавливается номинальное значение уровня поверяемого анализатора Рген;

• - считывается показание вольтметра Рвм[дБ] в децибелах относительно действующего значения напряжения равного 0,2236 В (соответствует уровню 0 дБм на нагрузке 50 Ом);

• - пересчет уровня производится по формуле:

Рвм[дБм0] =Рвм[дБ]- 10х 1д(Кген/50) Рвм [дБ] -1,76;

• - определяется отклонение заданного уровня генератора от фактического ДРген=Рген-Рвм;

• - в окне «SIN - Результаты измерений\Сигнал,дБм0» осуществляется считывание показаний измеренного поверяемым анализатором уровня Ризм;

• - определяется отклонение измеренного уровня от фактического ДРизм=Ризм-Рвм.

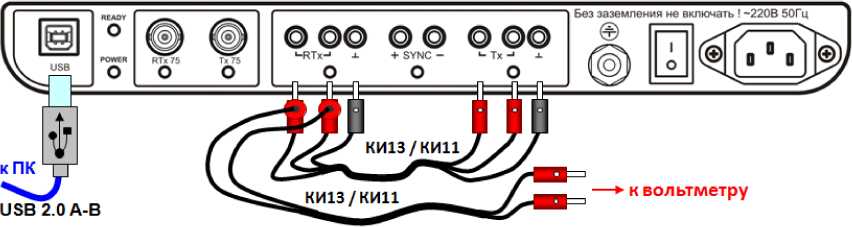

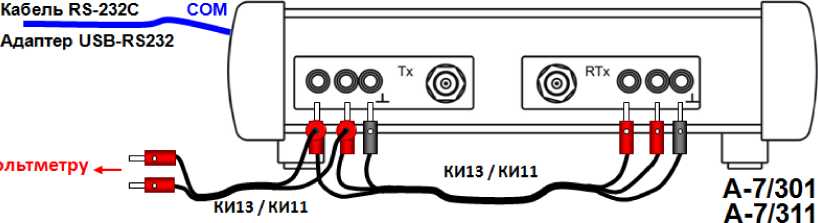

Рисунок 6 - Проверка уровня на симметричных разъемах

При проверке формирования уровня на симметричном выходе поверяемого анализатора Tx и измерения уровня на симметричном входе поверяемого анализатора RTx с использованием вольтметра переменного тока В3-63 производятся аналогичные действия, но:

• - с использованием симметричных входов RTx и Tx по схеме рисунка 6;

• - в режиме подключения 4_Г_И_симметрично (Иген=Иизм=135 Ом);

• - пересчет уровня производится по формуле:

Рвм[дБм0]=Рвм[дБ]-10х1§(Итен/50)=Рвм[дБ]-4,31.

Результаты проверки считаются удовлетворительными, если измеренные значения отклонения уровня не превосходят указанных в таблице 9 допустимых значений.

Таблица 9 - Проверка установки и измерения уровня в диапазоне частот

• 7.3.3 Определение погрешности установки и измерения уровня на частоте 100 кГц

Определение погрешностей установки и измерения уровня гармонического сигнала на частоте 100 кГц производится с применением вольтметров В3-63 или В3-59 аналогично проведению проверки по пункту 7.3.2 с использованием схем рисунков 5 и 6.

Результаты проверки считаются удовлетворительными, если измеренные значения отклонения уровня не превосходят указанных в таблице 10 допустимых значений.

Таблица 10 - Проверка установки и измерения уровня на частоте 100 кГц

Настройка анализатора, необходимая для выполнения проверки уровня, производится автоматически при исполнении сценария ПроверкаУровня_0дБм_100кГц^сп.

• 7.3.4 Определение погрешности измерения АЧХ и ГВП

Определение погрешностей измерения поверяемым анализатором частотных характеристик (ЧХ) затухания (АЧХ) и относительного группового времени прохождения (ГВП) производится для рабочего состояния анализатора по пункту 7.2.3 с применением схемы рисунка 3.

Проверка измерения затухания равного 0 дБ и относительного времени прохождения равного 0 мкс при коаксиальном подключении производится следующим образом:

• -  устанавливается режим подключения 4_Г_И_коаксиально (RreH=Ru3M=75 Ом);

• -  выход Tx проверяемого анализатора подключается непосредственно к входу RTx;

• -  выполняются следующие настройки генератора:

o опорный уровень генератора равен минус 10 дБмо,

o уровень МЧС равен 0 дБм0;

о параметры МЧС (F1 - начальная частота, N - число гармоник, DF - шаг гармоник) задаются для каждого диапазона частот согласно приведенным ниже данным;

- выполняется следующая настройка измерителя:

o опорный уровень измерителя равен минус 10 дБмо;

• -  результаты измерений ЧХ считываются в окнах «МЧС: АЧХ» и «МЧС: ГВП», причем по графикам характеристик определяются и фиксируются в протоколе:

o максимальные по абсолютному значению отклонения:

• ■ измеренного затухания от заданного значения 0 дБ,

• ■ измеренного времени прохождения от заданного значения 0 мкс и

o соответствующие максимальным отклонениям значения частоты.

Проверка измерения затухания равного 0 дБ и относительного времени прохождения равного 0 мкс при симметричном подключении производится следующим образом:

• -  устанавливается режим подключения 4_Г_И_симметрично и Иген=Иизм=135 Ом;

• -  выход Tx проверяемого анализатора подключается непосредственно к входу RTx;

• -  генератор проверяемого анализатора формирует МЧС с уровнем 0 дБм0.

Результаты проверки считаются удовлетворительными, если максимальные отклонения измеренных ЧХ соответствуют указанным в таблице 11 диапазонам допустимых значений.

Таблица 11 - Измерение АЧХ и ГВП

Проверка измерения АЧХ и ГВП выполняется автоматически при исполнении сценария ПроверкаАнализатора^сп.

• 7.3.5 Определение погрешности измерения ЧХ затухания асимметрии

Определение погрешности измерения ЧХ затухания асимметрии производится для рабочего состояния анализатора по пункту 7.2.3 следующим образом:

- используется резистивный делитель Д62/63.19 (62,00 Ом и 63,19 Ом), обеспечивающий воспроизведение затухания асимметрии равное 50,0 дБ и подключаемый к симметричному входу RTx поверяемого анализатора согласно схеме рисунка 7,

- устанавливается режим подключения поверяемого анализатора 3_Г_И,

- устанавливается максимальный уровень измерителя, соответствующий наименьшему значению (нижняя позиция в меню),

- генератор поверяемого анализатора формирует МЧС с уровнем 0 дБм0.

USB 2.0 A-В

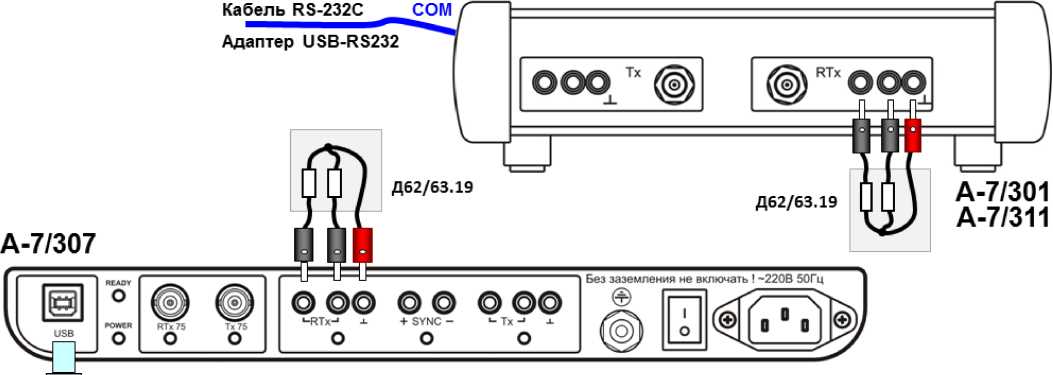

Рисунок 7 - Проверка измерения затухания асимметрии

Результаты проверки считаются удовлетворительными, если максимальные отклонения измеренных значений ЧХ затухания асимметрии от значения затухания асимметрии резистивного делителя соответствуют указанным в таблице 12 диапазонам допустимых значений.

Таблица 12 - Проверка измерения затухания асимметрии

Проверка измерения ЧХ затухания асимметрии выполняется автоматически при исполнении сценария ПроверкаАнализатора^сп.

• 7.3.6 Определение погрешности измерения ЧХ импеданса

Погрешность измерения ЧХ импеданса определяется для рабочего состояния анализатора по пункту 7.2.3 в зависимости от режима подключения согласно схеме рисунка 8. Результаты проверки удовлетворительны, если максимальные отклонения ЧХ импеданса от значений сопротивления нагрузки соответствуют указанным в таблице 13 пределам допустимых значений.

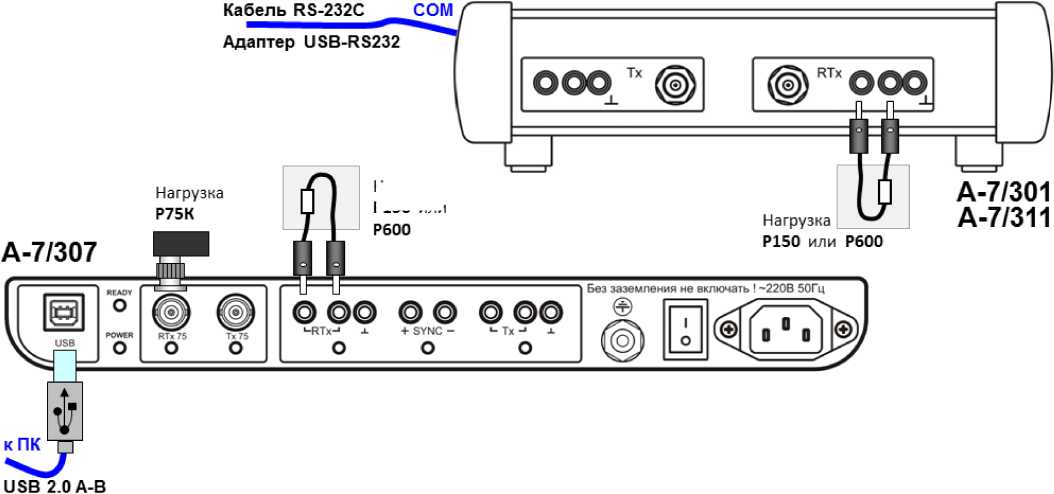

Рисунок 8 - Проверка измерения импеданса

В случае несоответствия необходимо провести дополнительную калибровку измерителя импеданса поверяемого анализатора в режиме ХХ и КЗ, для чего следует:

• - обеспечить режим ХХ (холостой ход) на разъеме RTx 75 или RTx;

• - загрузить соответствующую конфигурацию;

• - сразу после загрузки конфигурации анализатор, обнаружив на соответствующем разъеме состояние ХХ, автоматически выполнит калибровку в режиме ХХ;

• - по завершении калибровки в режиме ХХ следует накоротко замкнуть выход, чем обеспечится установка режима КЗ;

• - обнаружив состояние КЗ, анализатор автоматически откалибруется в КЗ;

• - следует подключить к выходу соответствующую нагрузку (Р75К, или Р150, или Р600) и, выполнив сброс усреднения кнопкой Рестарт, считать показания на ЧХ импеданса.

Таблица 13 - Проверка измерения импеданса

Проверка измерения ЧХ импеданса выполняется автоматически в ходе исполнения сценария ПроверкаАнализатора^сп.

• 8.1 Результаты поверки оформляют протоколом произвольной формы и свидетельством установленной формы в случае соответствия анализаторов требованиям, указанным в технической документации.

• 8.2 Если анализатор по результатам поверки признан непригодным к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы и ее эксплуатация запрещается.

• 8.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным Приказом Минпромторга России № 1815 от 02.07.2015 г. зарегистрированным в Минюсте России, регистрационный № 38822 от 04.09.2015 г.

¹

Иген=Иизм=75 Ом.

Коррекция для В3-63: Рвм,дБм0=Рвм,дБ-1.76.

Коррекция для В3-59: Рвм,дБм0=Рвм,дБ+9.03.

²

Кген=Кизм=135 Ом.

Коррекция для В3-63: Рвм,дБм0=Рвм,дБ-4.31.

Коррекция для В3-59: Рвм,дБм0=Рвм,дБ+6.48.
