ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ"

(ФГУП "ВНИИМС")

Иванникова

УТВЕРЖДАЮ

метрологии ФГУП "ВНИИМС"

2016 г.

Государственная система обеспечения единства измерений

Комплексы топливозаправочные

ТЗК - 100ХХХХХХ

Методика поверки

2016

ОГЛАВЛЕНИЕ

5.Е  Внешний осмотр

наливаемой/принимаемой жидкости при использовании ТЗК-100 как измерительной системы-дозатора

  • 5.5.   Определение относительной погрешности ТЗК-100 при измерении массы на

трубопроводе

  • 5.6.   Определение относительной погрешности при измерении массы жидкости для

исполнений с газовой (уравнительной) линией ТЗК-100 МХХХХХ-С

  • 5.7.   Определение относительной погрешности ТЗК-100 при измерении объема

наливаемой/принимаемой жидкости при использовании ТЗК-100 как измерительной системы-дозатора

  • 5.8.   Определение относительной погрешности ТЗК-100 при измерении объема на

трубопроводе

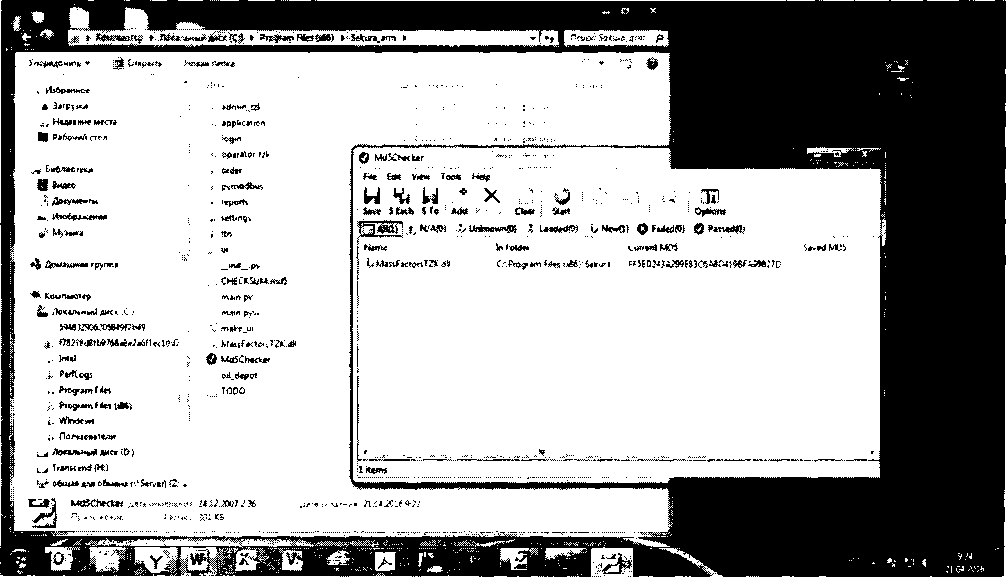

5.9 идентификация программного обеспечения

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящий документ распространяется на комплексы топливозаправочные ТЗК -100ХХХХХХ (далее - ТЗК-100), предназначенные для автоматизированного измерения количества нефти, нефтепродуктов, сжиженных углеводородных газов, жидкой продукции нефтехимии и нефтепереработки (далее - жидкости), в единицах массы и объема, а также измерения плотности и устанавливает методику их первичной и периодической поверки.

В зависимости от исполнения и комплектации ТЗК-100 могут использоваться:

в качестве системы измерений количества жидкости, реализующей косвенный или прямой метод динамических измерений массы на трубопроводе.

в качестве автоматизированной системы налива/приема жидкости, как измерительная система-дозатор;

в качестве автоматизированной системы приема жидкости, как измерительная система при сливе из транспортных мер вместимости;

в качестве составного измерительного компонента измерительной установки предназначенной для измерений количества нефти, воды, свободного газа на скважине, группе скважин.

Межповерочный интервал - не более 3-х лет.

1. Операции поверки

При проведении поверки выполняют следующие операции:

внешний осмотр (п.5.1.);

проверка герметичности (п.5.2.);

опробование (п. 5.3.);

определение относительной погрешности ТЗК-100 при измерении массы жидкости (п.5.4.);

определение относительной погрешности ТЗК-100 при измерении объема жидкости (п.5.5.);

определение абсолютной погрешности температуры (п.5.6.);

определение абсолютной погрешности плотности жидкости (п.5.7.); определение абсолютной погрешности объемной доли воды в жидкости (п.5.8.) идентификация программного обеспечения (ПО) (п.5.9.) оформление результатов поверки (п.6.).

  • -  манометр по ГОСТ 2405-1988, кл. точности. 1,5;

  • -  ареометры с диапазоном измерений плотности 700...2000 кг/м1 по ГОСТ 18481-81 и погрешностями измерений ±0,5 кг/м1.

  • -  анализатор плотности жидкостей DMA 4100М, диапазон измерений (0...2) г/см1, погрешность ±1,0х10'2 г/см1 (Г.р. № 39787-08);

  • -  термометр лабораторный ртутный ТЛ-4 №2 диапазон измерений (0- 55) ОС, цена деления 0,1 ОС (ТУ 25-2021.003-88)

  • -  термометр лабораторный электронный ЛТ-300, диапазон измерений (-50 - 300) °C, погрешность ±0,05 °C (Г.р. № 45379-10)

  • -  установка трубопоршневая Сапфир НГИ с пределом допускаемой относительной погрешности при определении вместимости калибровочного участка % ±0,05 (Г.р. 51927-12)

установка поверочная комплексная КПУ-400, Пределы относительной погрешности установки при измерении массового расхода, % 0,08 (Г.р. 45898-10)

  • -  установка поверочная передвижная на базе счётчиков-расходомеров массовых УППМ-М, % ±0,1 (Г.р. 31865-06)

  • 2.2. При проведении поверки применяют перечисленные ниже средства измерений и вспомогательное оборудование:

термостатированная емкость, объемом не менее 2-х литров; пробоотборник, для отбора пробы жидкости из мерника; баллон с сжатым воздухом. Масса воздуха в баллоне не менее 1 кг; гидропресс для проверки герметичности;

стенд для проведения для воспроизведения расхода жидкости завода-изготовителя, включающий соединительные трубопроводы, емкость для хранения жидкости (далее - Стенд);

HART-коммуникатор.

  • 2.3. Эталонные средства измерений должны быть поверены органами Государственной метрологической службы и иметь действующие свидетельства о поверке.

  • 2.4. Допускается использовать другие средства поверки, если они по своим характеристикам не хуже указанных в п.2.1.

  • 3.4. Управление оборудованием и эталонными средствами измерений должны осуществлять лица, прошедшие обучение и проверку знаний и допущенные к их обслуживанию.

  • 3.5. При появлении течи жидкости, загазованности и других ситуациях, нарушающих нормальный ход поверочных работ, поверку прекращают. В дальнейшем обслуживающий персонал руководствуется эксплуатационными документами.

4. Подготовка к поверке
  • 4.1. Подготавливают эксплуатационную, техническую и нормативную документации, необходимые для организации и проведения работ по поверке ТЗК-100.

  • 4.2. Выполняют организационные и технические мероприятия по технике безопасности и подготовку рабочих мест в соответствии с инструкциями АРМ оператора.

  • 4.3. Подготавливают вспомогательное оборудование и средства поверки для проведения работ в соответствии с эксплуатационной документацией на них.

5. Проведение поверки

Методы определения относительной погрешности ТЗК-100 при измерении массы и объема в зависимости от исполнения и области применения выбираются в соответствии с таблицей Приложения Б. Периодичность поверки преобразователей расхода - согласно приложению В.

  • 5.1.  Внешний осмотр.

При проведении внешнего осмотра устанавливают соответствие ТЗК-100 следующим требованиям:

а) комплектность, тип, номер ТЗК-100, тип и номера входящих в его состав средств измерений соответствуют данным формуляра на ТЗК-100;

б) внешний вид, маркировка и пломбирование соответствуют требованиям эксплуатационных документов на средства измерений, входящих состав ТЗК-100;

в) на узлах ТЗК-100 отсутствуют механические повреждения, препятствующие применению по назначению;

г) надписи и обозначения на узлах ТЗК-100 четкие и соответствуют требованиям технической документации распространяющейся на ТЗК-100.

Результаты проверки по данному пункту считают положительными, если выполняются все вышеперечисленные требования.

  • 5.2.  Проверка герметичности.

Проверку герметичности проводят внешним осмотром гидравлических магистралей ТЗК-100. Герметичность ТЗК-100 проверяют при давлении в 1,1 раза превышающем максимальное рабочее давление при закрытом раздаточном кране. При проверке герметичности ТЗК-100 выдерживают при работающем насосе из состава ТЗК-100 или с использованием гидропресса и перекрытой напорной магистрали в течение 10-и минут, после чего осматривают все сборочные единицы ТЗК-100, места соединений и уплотнений. Выдерживают при перекрытой запорной магистрали в течение 1 минуты, а затем осматривают места соединений.

Результаты проверки считают положительными, если в местах соединений нет наличия следов течи испытательной жидкости или падения давления более чем на 0,01 МПа.

  • 5.3.  Опробование.

При проведении опробования ТЗК-100 должен быть подключен:

к Стенду при проведении поверки на заводе-изготовителе;

к технологической обвязке при проведении поверки на месте эксплуатации.

При опробовании выполняют следующие операции:

а) определяют качество функционирования запорно-регулирующей аппаратуры;

б) проверяют работоспособность ТЗК-100 в различных режимах.

Качество функционирования запорно-регулирующей аппаратуры проверяется по полноте перекрытия участков трубопроводов и по информации оператора.

При опробовании работоспособности в различных режимах проверяют:

а) режимы работы и управление ТЗК-100;

б) ввод и вывод данных на АРМ оператора: единицы измерений, разрядность, формы представления результатов поверки.

Результаты опробования считают положительными, если качество функционирования запорно-регулирующей аппаратуры и работоспособность ТЗК-100 в различных режимах соответствует требованиям, изложенным в технической документации на них.

  • 5.4. Определение относительной погрешности ТЗК-100 при измерении массы нали-ваемой/принимаемой жидкости при использовании ТЗК-100 как измерительной системы-дозатора.

Относительная погрешность при измерении массы для ТЗК-100, используемых в качестве автоматизированной системы налива/приема жидкости, как измерительных систем-дозаторов осуществляется комплектным или поэлементным методом.

  • 5.4.1.  Относительную погрешность при измерении массы комплектным методом определяют или с использованием весов и мерника или с использованием трубопоршневой установки.

    • 5.4.1.1. Определение относительной погрешности при измерении массы комплектным методом с использованием мерника и весов для ТЗК-100 с ДУ до 100 мм.

Устанавливают на подготовленные к измерениям весы пустой мерник.

Примечание - Объем мерника при проведении поверки должен быть не менее значений, приведенных в таблице 1.

Таблица 1

ДУ ТЗК-100

Наименьший объем мерника, используемый при поверке, дм3,

ДУ 15,

10

ДУ 25

20

ДУ 50

200

ДУ 80

500

Ду юо

1000

  • 5.4.4.1.1. При проведении поверки с использованием стационарно расположенного мерника на весах или с использованием поверочных комплексов состоящих из весов и мерника нажимают кнопку «тара» (проводят калибровку) весов в соответствии с инструкцией по их эксплуатации. В течении 10 секунд убеждаются, что показание весов равное «0» не изменяется. В данном случае значение массы пустого мерника в протоколе поверки принимается равным нулю.

  • 5.4.4.1.2. При проведении поверки в местах эксплуатации с использованием мерника и весов проводят взвешивание пустого мерника и фиксируют значение массы пустого мерника.

5.4.4.1.3.Определение относительной погрешности проводят в следующей последовательности:

С АРМ оператора налива задают дозу жидкости объемом в литрах соответствующую наименьшей дозе выдаваемой жидкости для поверямой модификации (исполнения) ТЗК-100 (таблица 1) или равной номинальному объему мерника, используемого при поверке. Оператор поста налива выполняет необходимые операции для заполнения мерника дозой жидкости.

Наполняют мерник заданной дозой жидкости и фиксируют значения массы и температуры отпущенной дозы жидкости по показаниям АРМ оператора налива.

Наполненный жидкостью мерник взвешивают и фиксируют значение массы наполненного мерника.

Отбирают из мерника с учетом требований ГОСТ 2517 пробу жидкости и проводят, с использованием ареометра, измерение плотности жидкости.

Определяют массу налитой дозы жидкости. Масса дозы жидкости, налитой в мерник, (по результатам взвешивания на весах) вычисляют по формуле

М.„=(М,-М,)х/7,

где

М}, М2 - соответственно массы пустого (незаполненного) и наполненного мерника, измеренные на весах, кг;

П - коэффициент, учитывающий необходимую поправку при взвешивании воздуха, вычисляемый по формуле

77 = -^х

Л,

< Рдн Рч >

где

ран - плотность жидкости при температуре, зафиксированной по показанию АРМ оператора, определяемая по результатам измерений, кг/м3;

рм - плотность материала гирь для поверки весов, кг/м3 (берут из свидетельств или протоколов о поверке используемых гирь, при отсутствии информации принимается = 8000 кг/м3);

рв - плотность воздуха, кг/м3 (рн = 1,225 кг/м3).

Примечание: Значение коэффициента П вычисляют до пяти знаков после запятой и округляют до четырех знаков после запятой.

Значение относительной погрешности измерений массы наливаемой жидкости вычисляют формуле

is a ъz

АЛ/ =     ~ х 100%,

где

М“И - значение массы налитой дозы жидкости, зафиксированное по показанию АРМ оператора, кг;

Мдн - значение массы налитой дозы жидкости, вычисленное по результатам взвешивания на весах, кг.

Примечание: Значение ДМ вычисляют до трех знаков после запятой и округляют до двух знаков после запятой.

Определение относительной погрешности при измерении массы наливаемых жидкости повторяют не менее двух раз.

Результаты измерений и вычислений фиксируют в протоколе.

Результаты поверки считают положительными, если значение относительной погрешности измерений массы наливаемой/принимаемой жидкости не превышает ± 0,25 % (±0,15 % для исполнений ТЗК-100 МЭХХХХ).

  • 5.4.1.2. Определение относительной погрешности при измерении массы комплектным методом с использованием трубопоршневой установки (только для исполнений ТЗК-100 с массомером).

    • 5.4.1.2.1. Трубопоршневую установку (далее - ТПУ) подключают последовательно к ТЗК-100 через узел подключения ТПУ.

    • 5.4.1.2.2. Комплектную поверку осуществляют без демонтажа преобразователей расхода на месте эксплуатации в соответствии с требованиями:

  • - МИ 3189-2009 "ГСИ. Счётчики - расходомеры массовые Micro Motion фирмы Emerson Process Management. Методика поверки комплектом трубопоршневой поверочной установки и поточного преобразователя плотности";

  • - МИ 3272-2010 "ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности";

  • - МИ 3151-2008 "ГСИ. Преобразователи массового расхода. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности".

  • 5.4.1.2.3. Поверку проводят в двух точках диапазона расхода, соответствующих положениям регулирующего устройства ТЗК-100 (клапана двухпозиционного) «малого» и «полного» расхода.

Результаты измерений и вычислений фиксируют в протоколе, согласно требованиям указанных методик.

Результаты поверки считают положительными, если значение относительной погрешности измерений массы наливаемой/принимаемой жидкости не превышает ± 0,25 % (±0,15 % для исполнений ТЗК-100 МЭХХХХ).

5.4.2. Определение относительной погрешности при измерении массы поэлементным методом.

Определение относительной погрешности при измерении массы поэлементным методом осуществляют только для исполнений с массомером в качестве преобразователя расхода в следующей последовательности:

определение относительной погрешности измерения массы жидкости для массо-меров из состава ТЗК-100

сравнение показаний трансмиттера (НART-коммуникатора при отсутствии трансмиттера) массомера с показаниями АРМ оператора.

  • 5.4.2.1.1. Массомеры (счетчики жидкости) из состава ТЗК-100 поверяются в соответствии с действующими на них методиками поверки, утвержденных в установленном порядке.

По положительным результатам поверки на массомеры, выписывается протокол поверки и свидетельство о поверке установленного образца, которые являются обязательным приложением к свидетельству о поверке ТЗК-100.

  • 5.4.2.1.2. Проверка канала приема-передачи и отображения данных (АРМ оператора) осуществляется сравнением показаний трансмиттера (HART-коммуникатора при отсутствии трансмиттера) массомера с показаниями АРМ оператора. В ходе поверки на месте эксплуатации через ТЗК-100 с установленным поверенным массомером пропускается жидкость в течение не менее 10 минут и фиксируются измеренное значение массы прошедшей жидкости по показаниям трансмиттера массомера (или HART-коммуникатора при отсутствии трансмиттера), одновременно фиксируется измеренное значение массы на дисплее АРМ оператора. Процедуру сличения показаний HART-коммуникатора АРМ оператора проводят не менее 2-х раз за время пропуска жидкости при проведении поверки.

Результаты поверки считаются положительными, если показания АРМ оператора совпадают с показаниями трансмиттера массомера (или HART-коммуникатора при отсутствии трансмиттера)

Результаты поверки оформляются протоколом.

  • 5.5. Определение относительной погрешности ТЗК-100 при измерении массы на трубопроводе

для ТЗК-100, используемых в качестве системы измерений количества жидкости, реализующей косвенный или прямой метод динамических измерений массы на трубопроводе;

для ТЗК-100, используемых в качестве измерительной автоматизированной системы массы жидкости при сливе из транспортных мер вместимости.

Определение относительной погрешности при измерении массы осуществляется комплектно или поэлементно.

  • 5.5.1.  Поэлементную поверку осуществляют в соответствии с требованиями п. 5.4.2.1 настоящей методики поверки

  • 5.5.2.  Комплектную поверку осуществляют без демонтажа преобразователей расхода на месте эксплуатации с использованием:

мерников и весов;

ТПУ или передвижной поверочной установки.

  • 5.5.2.1. Определение относительной погрешности при измерении массы комплектным методом с использованием трубопоршневой установки осуществляют в соответствии с требованиями п. 5.4.1.2. настоящей методики поверки.

    • 5.5.2.1.1. Для ТЗК-100, используемых в качестве измерительной автоматизированной системы массы жидкости при сливе из транспортных мер вместимости поверку проводят в двух точках диапазона расхода, соответствующих положениям регулирующего устройства ТЗК-100 (клапана двухпозиционного) «малого» и «полного» расхода.

    • 5.5.2.1.2. Для ТЗК-100, используемых в качестве системы измерений количества жидкости, реализующей косвенный или прямой метод динамических измерений массы на трубопроводе поверку проводят во всем диапазоне расходов жидкости.

  • 5.5.2.2. Определение относительной погрешности при измерении массы комплектным методом с использованием мерника и весов для ТЗК-100 с ДУ до 100 мм.

Устанавливают на подготовленные к измерениям весы пустой мерник.

Примечание - Объем мерника при проведении поверки должен быть не менее значений, приведенных в таблице 1.

Наполняют мерник жидкостью до номинального значения «по риске» Наполненный жидкостью мерник взвешивают и фиксируют значение массы наполненного мерника.

Отбирают из мерника с учетом требований ГОСТ 2517 пробу жидкости и проводят, с использованием ареометра, измерение плотности жидкости.

Определяют массу налитой жидкости. Масса жидкости, налитой в мерник, (по результатам взвешивания на весах) вычисляют по формуле

К = (Л/,) х/7,

где

Мг -масса наполненного мерника, измеренная на весах, кг;

П - коэффициент, учитывающий необходимую поправку при взвешивании воздуха, вычисляемый по формуле

/7 — х

Рм \ Рдн Рв

где

рди - плотность жидкости при температуре, зафиксированной по показанию АРМ оператора, определяемая по результатам измерений, кг/м3;

рм - плотность материала гирь для поверки весов, кг/м3 (берут из свидетельств или протоколов о поверке используемых гирь, при отсутствии информации принимается Рм = 8000 кг/м3);

рй - плотность воздуха, кг/м3 в= 1,225 кг/м3).

Примечание: Значение коэффициента П вычисляют до пяти знаков после запятой и округляют до четырех знаков после запятой.

Открывают запорную арматуру на мернике и на ТЗК-100. После заполнения жидкостью трубопроводной обвязки жидкостью оператор нажимает кнопку «Пуск» на ТЗК-100. При полном сливе жидкости из транспортной меры вместимости насос в ТЗК-100 отключается автоматически (отсутствие импульсов с первичного преобразователя расхода в течение определенной уставки).

Проводят измерения массы пустого мерника Л7, (кг) и фиксируют показания АРМ оператора М°н (кг).

Значение относительной погрешности измерений массы сливаемой жидкости вычисляют формуле

Ма

Ш =        X100%,

М1)н

где

Мадн - значение массы налитой дозы жидкости, зафиксированное по показанию АРМ оператора, кг;

МдИ - значение массы слитой дозы жидкости, вычисленное по результатам взвешивания на весах, кг.

=К, -^1

Определение относительной погрешности при измерении массы наливаемых жидкости повторяют не менее двух раз.

Результаты измерений и вычислений фиксируют в протоколе.

Результаты поверки считают положительными, если значение относительной погрешности измерений массы наливаемой/принимаемой жидкости не превышает ± 0,25 % (±0,15 % для исполнений ТЗК-100 МЭХХХХ).

  • 5.5.2.3. Определение относительной погрешности при измерении массы комплектным методом с использованием передвижной поверочной установки.

    • 5.5.2.3.1. Передвижную поверочную установку (далее - ППУ) подключают последовательно к ТЗК-100 через узел подключения ППУ

    • 5.5.2.3.2. В ходе поверки на месте эксплуатации через ТЗК-100 и ППУ пропускается партия жидкости в течение не менее 10 минут (при сливе из транспортной меры вместимости - партией считается объем жидкости в транспортной мере вместимости) и фиксируются измеренное значение массы прошедшей жидкости по показаниям АРМ оператора ТЗК-100 и измеренное значение массы на АРМ оператора ППУ. Процедуру сличения показаний проводят не менее 3-х раз.

5.5.2.3.3.Относительную погрешность вычисляют по формуле

АЛ/ = М-^пу       х 100%,

М ППУ

где   Мппу - масса партии жидкости, измеренная передвижной поверочной уста

новкой; кг

Мгзк - масса партии жидкости, измеренная ТЗК-100

Результаты измерений и вычислений фиксируют в протоколе.

5.5.2.3.4.Результаты поверки считают положительными, если значение относительной погрешности измерений массы жидкости АЛ/ не превышает ± 0,25 % (±0,15 % для исполнений ТЗК-100 МЭХХХХ).

  • 5.6. Определение относительной погрешности при измерении массы жидкости для исполнений с газовой (уравнительной) линией ТЗК-100 МХХХХХ-С.

Примечание: Для исполнений ТЗК-100 МХХХХХ-С погрешность измерений объема сжиженных углеводородных газов и погрешность измерений массы газа в газовой (уравнительной) линии не нормируется.

Определение относительной погрешности измерения массы нестабильного газового конденсата, сжиженного углеводородного газа и широкой фракции легких углеводородов (далее - СУГ и ШФЛУ) осуществляется одним из трех методов:

  • - поэлементно;

  • - комплектно, с использованием жидкостей-заменителей;

  • - комплектно, на месте эксплуатации с использованием СУГ и ШФЛУ в качестве поверочной жидкости.

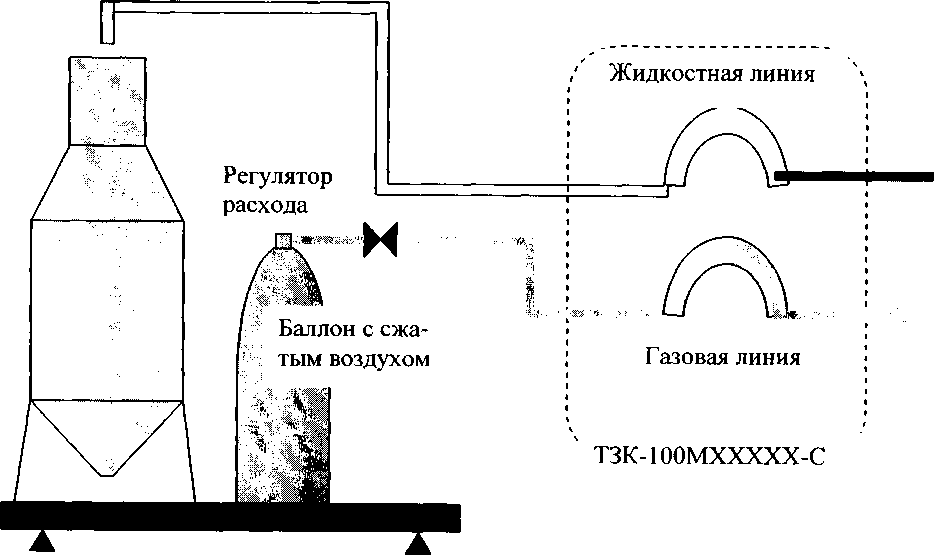

Примечание: Схема подключения ТЗК-100 МХХХХХ-С при проведении поверки комплектным методом с использованием жидкости-заменителя приведена в Приложении Г.

  • 5.6.1.  Поэлементную поверку осуществляют в соответствии с требованиями п. 5.4.2 настоящей методики поверки для каждого массомера в измерительной и уравнительной линии ТЗК-100 МХХХХХ-С.

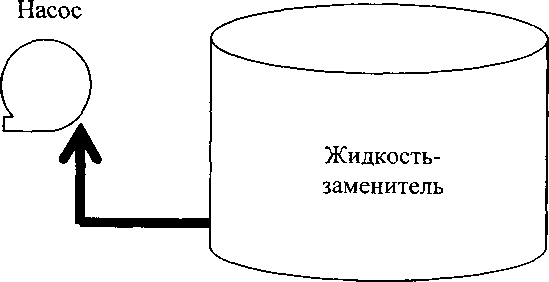

  • 5.6.2.  Комплектная поверка с использованием жидкостей-заменителей осуществляется с использованием весов и мерника.

Примечание: В качестве жидкости-заменителя используются нефтепродукты или продукция нефтехимии по своим физико-химическим характеристикам наиболее близкие к нефтепродуктам. Использование воды не рекомендуется, так как это может привести к порче элементов технологической обвязки ТЗК-100.

  • 5.6.2.1. Устанавливают на подготовленные к измерениям весы пустой мерник и баллон со сжатым воздухом

Примечание - Объем мерника при проведении поверки должен быть не менее значений, приведенных в таблице 1.

Выходной патрубок с баллона со сжатым воздухом подключают ко входу газовой (уравнительной) измерительной линии ТЗК-100. При помощи регулировочной арматуры на газовой измерительной линии задают расход газа равный максимальному для поверяемой модификации (согласно данных таблицы 2). Закрывают входную запорную арматуру на входе газовой измерительной линии ТЗК-100.

Таблица 2

ДУ ТЗК-100

Максимальное значение расхода газа в уравнительной измерительной линии, м3

Ду 50

62

Ду 80

90

Ду юо

120

  • 5.6.2.2. При проведении поверки с использованием стационарно расположенного мерника на весах или с использованием поверочных комплексов состоящих из весов и мерника нажимают кнопку «тара» (проводят калибровку) весов в соответствии с инструкцией по их эксплуатации. В течении 10 секунд убеждаются, что показание весов равное «0» не изменяется. В данном случае значение массы пустого мерника в протоколе поверки принимается равным нулю.

  • 5.6.2.3. При проведении поверки в местах эксплуатации с использованием мерника и весов проводят взвешивание пустого мерника и баллона со сжатым воздухом и фиксируют измеренное значение.

  • 5.6.2.4. С АРМ оператора налива задают дозу жидкости объемом в литрах соответствующую наименьшей дозе выдаваемой жидкости для поверяемой модификации (исполнения) ТЗК-100 (таблица 1) или равной номинальному объему мерника, используемого при поверке. Открывают запорную арматуру на жидкостной и газовой измерительной линии ТЗК-100.

  • 5.6.2.5. Оператор поста налива выполняет необходимые операции для заполнения мерника дозой жидкости и контролирует показания массомера в газовой измерительной линии.

Наполняют мерник заданной дозой жидкости и фиксируют значения массы и температуры отпущенной дозы жидкости по показаниям АРМ оператора налива. По окончании отпуска заданной дозы жидкости закрывают входную запорную арматуру на входе газовой измерительной линии ТЗК-100.

Отбирают из мерника с учетом требований ГОСТ 2517 пробу и проводят, с использованием ареометра, измерение плотности.

Определяют массу налитой дозы жидкости. Масса дозы жидкости, налитой в мерник, (по результатам взвешивания на весах) вычисляют по формуле

м„. =(м2-Ч)х»,

где

Мх, М2 - соответственно массы пустого (незаполненного) и наполненного мерни

ка, измеренные на весах, кг;

Примечание: в значении Мг учитывается масса газа, выпущенная из баллона с жатым газом в газовую измерительную линию ТЗК-100

П - коэффициент, учитывающий необходимую поправку при взвешивании на воздухе, вычисляемый по формуле

77 = ^Х

Ли

Р.-Рв

< Рдн ~ Рв >

где

рдн - плотность жидкости при температуре зафиксированной по показанию АРМ оператора, определяемая по результатам измерений, кг/м3;

рм - плотность материала гирь для поверки весов, кг/м3 (берется из свидетельств или протоколов о поверке используемых гирь, при отсутствии информации принимается ри = 8000 кг/м3);

рЙ - плотность воздуха, кг/м3 в= 1,225 кг/м3).

Примечание: Значение коэффициента П вычисляют до пяти знаков после запятой и округляют до четырех знаков после запятой.

Значение относительной погрешности измерений массы наливаемой жидкости вычисляют формуле

ЗМ = М<>" Мдн х 100%,

где

М°н - значение массы налитой дозы жидкости, зафиксированное по показанию АРМ оператора, кг;

Примечание: в значении М°н учитывается масса газа, выпущенная из баллона с жатым газом в газовую измерительную линию ТЗК-100

Мдн - значение массы налитой дозы жидкости, вычисленное по результатам взвешивания на весах, кг.

Примечание: в значении М()11 учитывается масса газа, выпущенная из баллона с жатым газом в газовую измерительную линию ТЗК-100

Значение ЗМ вычисляют до трех знаков после запятой и округляют до двух знаков после запятой.

Определение относительной погрешности измерений массы наливаемой жидкости повторяют не менее двух раз.

Результаты измерений и вычислений фиксируют в протоколе.

Результаты поверки считают положительными, если значение относительной погрешности измерений массы наливаемой жидкости ЗМ не превышает ± 0,25 % (±0,15 % для моделей ТЗК-100 МЭХХХХ-С).

5.6.3. Комплектная поверка на месте эксплуатации с использованием СУГ и ШФЛУ в качестве поверочной жидкости осуществляется с использованием весов.

На подготовленные к измерениям весы устанавливается пустая герметичная емкость резервуар и т.п. (далее - емкость) объемом не менее 2500 дм3 (л). Проводят герметичное подключение ТЗК-100 к жидкостному и газовому выходу емкости. Проводят отпуск в емкость не менее 200 дм3 (л) СУГ и ШФЛУ из технологических резервуаров на месте эксплуатации. Закрывают входную запорную арматуру на входе газовой и жидкостной измерительной линии ТЗК-100.

Примечание: герметичная емкость должна быть сертифицирована установленным порядком, иметь разрешение на работу под соответствующим давлением и разрешение на применение по назначению. Емкость должна быть оборудована патрубками для приема/отпуска СУГ и ШФЛУ по жидкой и газовой фазе.

На весах нажимается кнопка «тара» (проводится калибровка весов) в соответствии с инструкцией по их эксплуатации. В течении 10 секунд убеждаются, что показание весов равное "0" не изменяется.

С АРМ оператора налива задают дозу жидкости объемом 2000 дм3 (л). Открывается запорная арматура на жидкостной и газовой измерительной линии ТЗК-100.

Оператор поста налива выполняет необходимые операции для заполнения емкости дозой жидкости и контролирует показания массомера в жидкостной и газовой измерительной линии.

Наполняют емкость заданной дозой жидкости и фиксируют значения массы и температуры отпущенной дозы жидкости по показаниям АРМ оператора налива. По окончании отпуска заданной дозы жидкости закрывают входную запорную арматуру на входе газовой измерительной линии ТЗК-100

Плотность жидкости (СУГ и ШФЛУ) берется из паспорта.

Определяют массу налитой дозы жидкости. Массу дозы жидкости, налитой в емкость, (по результатам взвешивания на весах) вычисляют по формуле

Ч))(=А/2х/7

где

- масса наполненной ёмкости, измеренная на весах, кг;

П - коэффициент, учитывающий необходимую поправку при взвешивании на воздухе, вычисляемый по формуле

где

- плотность жидкости при температуре зафиксированной по показанию АРМ оператора, определяемая по результатам измерений, кг/мЗ;

- плотность материала гирь для поверки весов, кг/мЗ (берется из свидетельств

или протоколов о поверке используемых гирь, при отсутствии информации принимается Р" = 8000 кг/мЗ);

Рв - плотность воздуха, кг/мЗ (^«= 1,225 кг/мЗ).

Примечание: Значение коэффициента П вычисляют до пяти знаков после запятой и округляют до четырех знаков после запятой.

Значение относительной погрешности измерений массы наливаемой жидкости вычисляют формуле

Ма -М SM=—^---— х100%,

где

М°н - значение массы налитой дозы жидкости, зафиксированное по показанию АРМ оператора, кг;

Mt)ll - значение массы налитой дозы жидкости, вычисленное по результатам взвешивания на весах, кг.

Примечание: Значение вычисляют до трех знаков после запятой и округляют до двух знаков после запятой.

Определение относительной погрешности измерений массы наливаемой жидкости повторяют не менее двух раз.

Результаты измерений и вычислений фиксируют в протоколе.

Результаты поверки считают положительными, если значение относительной погрешности измерений массы наливаемой жидкости не превышает ± 0,25 % (±0,15 % для моделей ТЗК-100 МЭХХХХ-С).

  • 5.7. Определение относительной погрешности ТЗК-100 при измерении объема нали-ваемой/принимаемой жидкости при использовании ТЗК-100 как измерительной системы-дозатора.

Относительная погрешность при измерении объема для ТЗК-100, используемых в качестве автоматизированной системы налива/приема жидкости, как измерительных систем-дозаторов осуществляется комплектным или поэлементным методом.

  • 5.7.1.  Относительную погрешность при измерении объема комплектным методом определяют или с использованием мерника или с использованием трубопоршневой установки.

    • 5.7.1.1. Определение относительной погрешности при измерении массы комплектным методом с использованием мерника для ТЗК-100 с ДУ до 100 мм.

5.7.1.1.1.Относительную погрешность при измерении объема с использованием мерника определяют путем непосредственного сличения доз жидкости, выданных ТЗК-100 (данные, взятые по показанию АРМ оператора налива), с показаниями мерника 2-го разряда соответствующей номинальной вместимости.

Примечание - Объем мерника при проведении поверки должен быть не менее значений, приведенных в таблице 1.

  • 5.7.1.1.2.С АРМ оператора налива задают для соответствующего поста налива дозу жидкости.

Наполняют мерник заданной дозой жидкости и фиксируют, значения объема по показанию АРМ оператора налива и проводят измерения налитой жидкости в мернике, при температуре налива, проводят измерение температуры жидкости в мернике

Относительную погрешность вычисляют по формуле

у -У

АУ = -^--— х100%,

V у м

где

Vk - объем дозы, измеренный ТЗК-100, дм3

Vm - объем дозы в мернике, дм3.

Объем дозы в мернике рассчитывается по формуле:

у

V =±2°-

у м

п

где

V20 - действительный объем мернике при температуре 20 °C, дм3.

п - коэффициент, учитывающий изменение вместимости мерника от изменения его температуры, значения которого приведены в приложении Д.

Определение относительной погрешности при измерении объема наливаемых нефтепродуктов повторяют не менее двух раз.

Примечание - Допускается объединять процедуру поверки относительной погрешности измерения объема с процедурой поверки относительной погрешности по массе по п. 5.4.1.1 настоящей методики поверки.

Результаты поверки считают положительными, если значение относительной погрешности измерений объема жидкости 3V не превышает ±0,15 %, для исполнений ТЗК-ЮООХХХХХ, ТЗК-ЮООПХХХХ и ТЗК-100МЭХХХХ или ± 0,25 % для исполнений ТЗК-100МПХХХХ, ТЗК-ЮОММХХХХ, ТЗК-ЮОМРХХХХ, ТЗК-IOOMOXXXX и тзк-юомихххх

  • 5.7.1.2. Определение относительной погрешности при измерении объема комплектным методом с использованием трубопоршневой установки (только для исполнений ТЗК-100 с массомером).

  • 5.7.1.2.1. Трубопоршневую установку (далее - ТПУ) подключают последовательно к ТЗК-100 через узел подключения ТПУ.

  • 5.7.1.2.2. Комплектную поверку осуществляют без демонтажа преобразователей расхода на месте эксплуатации в соответствии с требованиями:

  • - МИ 3189-2009 "ГСИ. Счётчики - расходомеры массовые Micro Motion фирмы Emerson Process Management. Методика поверки комплектом трубопоршневой поверочной установки и поточного преобразователя плотности";

  • - МИ 3272-2010 "ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности";

  • - МИ 3151-2008 "ГСИ. Преобразователи массового расхода. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности".

  • 5.7.1.2.3. Поверку проводят в двух точках диапазона расхода, соответствующих положениям регулирующего устройства ТЗК-100 (клапана двухпозиционного) «малого» и «полного» расхода.

Результаты измерений и вычислений фиксируют в протоколе, согласно требованиям указанных методик.

Результаты поверки считают положительными, если значение относительной погрешности измерений объема наливаемой/принимаемой жидкости не превышает ± 0,25 % (±0,15 % для исполнений ТЗК-100 МЭХХХХ).

Примечание - Допускается объединять процедуру поверки относительной погрешности измерения объема с процедурой поверки относительной погрешности по массе по п. 5.4.1.2 настоящей методики поверки.

5.7.2. Определение относительной погрешности при измерении объема поэлементным методом.

Определение относительной погрешности при измерении объема поэлементным методом осуществляют в следующей последовательности:

определение относительной погрешности измерения объема жидкости для преобразователей расхода из состава ТЗК-100

сравнение показаний сумматора объемного счетчика или трансмиттера (HART-коммуникатора при отсутствии трансмиттера) массомера с показаниями АРМ оператора.

  • 5.7.2.1.  Преобразователи расхода из состава ТЗК-100 по каналу объема жидкости поверяются в соответствии с действующими на них методиками поверки, утвержденных в установленном порядке.

По положительным результатам поверки на преобразователи расхода выписывается протокол поверки и свидетельство о поверке установленного образца, которые являются обязательным приложением к свидетельству о поверке ТЗК-100.

  • 5.7.2.1.1. Проверка канала приема-передачи и отображения данных (АРМ оператора) осуществляется сравнением показаний т сумматора объемного счетчика или трансмиттера (HART-коммуникатора при отсутствии трансмиттера) массомера с показаниями АРМ оператора. В ходе поверки на месте эксплуатации через ТЗК-100 с установленным поверенным преобразователем расхода пропускается жидкость в течение не менее 10 минут и фиксируются измеренное значение объема прошедшей жидкости по показаниям сумматора объемного счетчика или трансмиттера массомера (или HART-коммуникатора при отсутствии трансмиттера), одновременно фиксируется измеренное значение объема на дисплее АРМ оператора. Процедуру сличения показаний HART-коммуникатора АРМ оператора проводят не менее 2-х раз за время пропуска жидкости при проведении поверки.

Результаты поверки считаются положительными, если показания АРМ оператора совпадают отличаются от показаний сумматора объемного счетчика или трансмиттера массомера (или HART-коммуникатора при отсутствии трансмиттера) не более чем на 0,05%

Результаты поверки оформляются протоколом.

  • 5.8. Определение относительной погрешности ТЗК-100 при измерении объема на трубопроводе

для ТЗК-100, используемых в качестве системы измерений количества жидкости, реализующей косвенный или прямой метод динамических измерений объема на трубопроводе;

для ТЗК-100, используемых в качестве измерительной автоматизированной системы количества жидкости при сливе из транспортных мер вместимости.

Определение относительной погрешности при измерении объема осуществляется комплектно или поэлементно.

  • 5.8.1.  Поэлементную поверку осуществляют в соответствии с требованиями п. 5.7.2.1 настоящей методики поверки

  • 5.8.2.  Комплектную поверку осуществляют без демонтажа преобразователей расхода на месте эксплуатации с использованием ТПУ или передвижной поверочной установки.

    • 5.8.2.1. Определение относительной погрешности при измерении объема комплектным методом с использованием трубопоршневой установки осуществляют в соответствии с требованиями п. 5.7.1.2. настоящей методики поверки.

  • 5.8.2.1.1. Для ТЗК-100, используемых в качестве автоматизированной системы приема жидкости, как измерительная система при сливе из транспортных мер вместимости поверку проводят в двух точках диапазона расхода, соответствующих положениям регулирующего устройства ТЗК-100 (клапана двухпозиционного) «малого» и «полного» расхода.

  • 5.8.2.1.2. Для ТЗК-100, используемых в качестве системы измерений количества жидкости, реализующей косвенный или прямой метод динамических измерений объема на трубопроводе поверку проводят во всем диапазоне расходов жидкости.

  • 5.8.2.2. Определение относительной погрешности при измерении массы комплектным методом с использованием мерника для ТЗК-100 с ДУ до 100 мм., используемых в качестве измерительной автоматизированной системы количества жидкости при сливе из транспортных мер вместимости

Наполняют мерник жидкостью до номинального значения «по риске». Фиксируют значение объема наполненного мерника.

Открывают запорную арматуру на мернике и на ТЗК-100. После заполнения жидкостью трубопроводной обвязки жидкостью оператор нажимает кнопку «Пуск» на ТЗК-100. При полном сливе жидкости из транспортной меры вместимости насос в ТЗК-100 отключается автоматически (отсутствие импульсов с первичного преобразователя расхода в течение определенной уставки).

Относительную погрешность вычисляют по формуле

АК =  ~КУ-хЮ0%,

V

у м

где

Vk - объем дозы, измеренный ТЗК-100, дм3

VM - объем дозы в мернике, дм3.

Объем дозы в мернике рассчитывается по формуле:

к

у = -2°-

у м

п

где

V20 - действительный объем мернике при температуре 20 °C, дм3.

п - коэффициент, учитывающий изменение вместимости мерника от изменения его температуры, значения которого приведены в приложении Д.

Определение относительной погрешности при измерении объема наливаемых нефтепродуктов повторяют не менее двух раз.

Примечание - Допускается объединять процедуру поверки относительной погрешности измерения объема с процедурой поверки относительной погрешности по массе по п. 5.4.1.1 настоящей методики поверки.

Результаты поверки считают положительными, если значение относительной погрешности измерений объема жидкости 8V не превышает ±0,15 %, для исполнений ТЗК-ЮООХХХХХ, ТЗК-ЮООПХХХХ и ТЗК-ЮОМЭХХХХ или ± 0,25 % для исполнений ТЗК-ЮОМПХХХХ, ТЗК-ЮОММХХХХ, ТЗК-ЮОМРХХХХ, ТЗК-ЮОМОХХХХ и тзк-юомихххх

  • 5.8.2.3. Определение относительной погрешности при измерении объема комплектным методом с использованием передвижной поверочной установки.

  • 5.8.2.3.1.Передвижную поверочную установку (далее - ППУ) подключают последовательно к ТЗК-100 через узел подключения ППУ

  • 5.8.2.3.2.В ходе поверки на месте эксплуатации через ТЗК-100 и ППУ пропускается партия жидкости в течение не менее 10 минут (при сливе из транспортной меры вместимости - партией считается объем жидкости в транспортной мере вместимости) и фиксируются измеренное значение объема прошедшей жидкости по показаниям АРМ оператора ТЗК-100 и измеренное значение массы на АРМ оператора ППУ. Процедуру сличения показаний проводят не менее 3-х раз.

5.8.2.3.3.Относительную погрешность вычисляют по формуле

A V = ^ппу- х 100%,

V

F ППУ

где Vnny - объем партии жидкости, измеренная передвижной поверочной установкой; кг

- объем партии жидкости, измеренная ТЗК-100

Результаты измерений и вычислений фиксируют в протоколе.

  • 5.9. Определение абсолютной погрешности температуры

Примечание - Определение абсолютной погрешности измерений температуры проводят по требованию владельца ТЗК-100, при условии, что значение температуры используется в сферах государственного регулирования.

  • 5.9.1. Определение абсолютной погрешности температуры для исполнений ТЗК-100 проводят комплектно.

Наполняют резервуар с теплоизоляционными стенками водой, образованной тающим льдом и имеющую температуру 0 °C.

Погружают в воду преобразователь температуры, термометр ТЛ-4 и через 5...6 минут проводят отсчет результатов измерений температуры термометром ТЛ-4 и показаний АРМ оператора.

Абсолютную погрешность температуры вычисляют по формуле

At = t„ - ty,

где tH - значение температуры по АРМ оператора налива, °C;

ty - значение температуры по термометру ТЛ-4;

Наполняют резервуар с термоизоляционными стенками водой с температурой (20-30) °C и повторяют измерения.

Результаты поверки считаются положительными, если абсолютная погрешность не превышает 0,2 °C для исполнений ТЗК-100МЭХХХХ или 0,5 °C для исполнений ТЗК-ЮООХХХХХ, ТЗК-ЮООПХХХХ, ТЗК-ЮОМПХХХХ, ТЗК-100ММХХХХ, ТЗК-ЮОМРХХХХ, ТЗК-ЮОМОХХХХ и ТЗК-100МИХХХХ

  • 5.10. Определение абсолютной погрешности плотности жидкости

Примечание - Определение абсолютной погрешности измерений плотности проводится по требованию владельца ТЗК-100, при условии, что значение плотности используется в сферах государственного регулирования.

  • 5.10.1. Определение абсолютной погрешности плотности жидкости для всех исполнений ТЗК-100 проводят комплектно.

Подготовляют для приема жидкости резервуар, объемом не менее значения наименьшей дозы выдачи жидкости (согласно описания типа и ТУ на ТЗК-100 дм3 (л)). В соответствии с инструкциями по эксплуатации подготовляют к эксплуатации и измерениям пробоотборное устройство по ГОСТ 2517 и ареометр (анализатор плотности жидкостей DMA при поверке канала плотности ТЗК-100 с плотномером ПЛОТ ЗМ или исполнения ТЗК-100МЭХХХХ). С АРМ оператора налива задают соответствующую дозу жидкости.

Оператор поста налива выполняет необходимые операции для заполнения резервуара заданной дозой жидкости.

Наполняют резервуар заданной дозой жидкости.

Измеряют значения плотности жидкости с использованием ареометра в объединенной пробе, отобранной с использованием щелевого пробоотборника и в точечной пробе, отобранной по ГОСТ 2517 с глубины погружения пробоотборника на 1/3 от "зеркала" жидкости в емкости. Фиксируют значения плотности отпущенной дозы жидкости по показаниям АРМ оператора налива.

Сравнивают измеренные значения плотности из пробоотборника и отобранные из резервуара. Измеренные значение не должны отличаться более чем на 0,5 кг/м3.

Абсолютную погрешность измерений плотности вычисляют по формуле

ДР = Ри - Ра,

где

ри - значение плотности по АРМ оператора налива;

рА - значение плотности по ареометру, или анализатор плотности жидкостей DMA при поверке канала плотности ТЗК-100 с плотномером ПЛОТ ЗМ или исполнения ТЗК-ЮОМЭХХХХ.

Результаты поверки считаются положительными, если абсолютная погрешность не превышает:

0,5 кг/м3 для исполнений ТЗК-100 с плотномером ПЛОТ ЗМ или исполнения ТЗК-ЮОМЭХХХХ

1,0 кг/м3 для исполнений ТЗК-ЮОМПХХХХ, ТЗК-100ММХХХХ, ТЗК-ЮОМРХХХХ, ТЗК-IOOMOXXXX и ТЗК-ЮОМПХХХХ

  • 5.11. Определение абсолютной погрешности объемной доли воды в жидкости

Примечание - Определение абсолютной погрешности измерений объемной доли воды проводится по требованию владельца ТЗК-100, при условии, что значение т объемной доли воды используется в сферах государственного регулирования.

  • 5.11.1. Поверка абсолютной погрешности объемной доли воды в жидкости осуществляется поэлементным методом.

Определение относительной погрешности при измерении объема поэлементным методом осуществляют в следующей последовательности:

  • -  определение абсолютной погрешности объемной доли воды в жидкости для влагомера из состава ТЗК-100

  • -   сравнение показаний блока обработки электронного влагомера с показаниями АРМ оператора.

  • 5.11.2. Влагомер из состава ТЗК-100 поверяется в соответствии с действующими на них методиками поверки, утвержденных в установленном порядке.

  • 5.11.3. По положительным результатам поверки на влагомер выписывается протокол поверки и свидетельство о поверке установленного образца, которые являются обязательным приложением к свидетельству о поверке ТЗК-100.

  • 5.11.4. Проверка канала приема-передачи и отображения данных (АРМ оператора) осуществляется сравнением показаний блока обработки электронного влагомера с показаниями АРМ оператора. В ходе поверки на месте эксплуатации через ТЗК-100 с установленным поверенным влагомером пропускается жидкость в течение не менее 10 минут. Процедуру сличения блока обработки электронного влагомера и АРМ оператора проводят не менее 2-х раз за время пропуска жидкости при проведении поверки.

Результаты поверки считаются положительными, если показания АРМ оператора совпадают с показаниями блока обработки электронного влагомера

5.9 Идентификация программного обеспечения

  • 5.9.1.   Идентификационное наименование ПО и номер версии ПО определяются при включении ТЗК-100. Информация отображается на мониторе компьютера в верхней строке программы.

  • 5.9.2.  Для ПО «САКУРА»

  • 5.9.2.1. Цифровой идентификатор ПО определяется следующим образом:

  • - запустить программу MD5Checker, находящуюся в одноименной директории компьютера установки;

  • - в открывшемся окне программы нажать кнопку "Открыть", указать путь к библиотечному модулю SprutUtility.dll и снова нажать кнопку "Открыть" (см. рис.5.1);

-сравнить полученные значения в поле "Current MD5" с необходимой суммой.

  • 5.9.2.2. Результаты поверки считаются положительными, если:

наименование программного обеспечения "САКУРА";

номер версии метрологически значимой части программы V.3.3.3; цифровой идентификатор FF5ED243A299E83C6A8D419BFA99827D.

рис.5.1

5.9.3. Для ПО «ТОПАЗ-НЕФТЕБАЗА»

  • 5.9.3.1. Цифровой идентификатор ПО не определяется

  • 5.9.3.2. Результаты поверки считаются положительными, если:

  • -  наименование программного обеспечения "ТОПАЗ НЕФТЕБАЗА";

  • -   номер версии ПО 3.11.

6 Оформление результатов поверки
  • 6.1. Результаты поверки оформляют протоколом по формам. приведенной в приложении А

  • 6.2. При положительных результатах поверки ТЗК-100 клеймят согласно схемам рисунка 1 Приложения Е и делают соответствующую запись в формуляре в соответствии с требованиями, изложенными в приказе Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 6.3. При отрицательных результатах поверки ТЗК-100 к применению не допускают, клейма гасят, запись в формуляре аннулируют и выдают извещение о непригодности ТЗК-100, с указанием причин в соответствии с требованиями, изложенными в приказе Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке"..

Начальник отдела ИЦ ФГУП "ВНИИМС"

С.А. Абрамов

Начальник сектора ИЦ ФГУП "ВНИИМС"

Главный метролог Деловой союз

Приложение А

(обязательное)

Протокол

Результатов поверки ТЗК - 1ООХХХХХХ Заводской №_________

Дата

Место проведения поверки: Контрольное оборудование:

Температура окружающего воздуха,_______°C

Относительная влажность воздуха__________%

Результаты внешнего осмотра__________________

Результаты опробования ____________________

Проверка программного обеспечения_____________________

А1. Определение относительной погрешности ТЗК-100 при измерении массы по п. 5.4.1.1.

Номер измерения

1

2

3

4

5

6

Плотность жидкости кг/м3

Плотность воздуха, кг/м3

Плотность материала гирь, кг/м3

Значение поправочного коэффициента

Масса пустого мерника, кг (после установки на «0»)

Показания весов, кг

Масса налитой дозы жидкости, кг

Показание ТЗК, кг

Относительная погрешность, %

Поверитель______________________

А2, Определение относительной погрешности при измерении массы поэлементным методом по п. 5.4.2.

Тип преобразователя расхода______________________________________________

Заводской № ________________________________________________________

Дата поверки ____________________________________________________________

№ Свидетельства о поверке______________________________________________

№ Протокола о поверке_______________________________________________

Номер измерения

1

2

3

1

Показания трансмиттера (HART-коммуникатора) на начало дозы, кг

2

Показания трансмиттера (HART-коммуникатора) на окончание дозы, кг

3

Отпущенная/измеренная масса жидкости трансмиттером (HART-коммуникатором) стр2-стр1, кг

Показание ТЗК, кг

Относительная погрешность, %

Поверитель______________________

А.З. Определение относительной погрешности при измерении массы комплектным методом с использованием передвижной поверочной установки по п.5.5.2.2.

Номер измерения

1

2

3

1

Показания передвижной поверочной установки, кг

Показание ТЗК, кг

Относительная погрешность, %

А.4. Определение относительной погрешности при измерении массы жидкости

для исполнений с газовой (уравнительной) линией ТЗК-100 МХХХХХ-С поэлементным методом по п. 5.6.1.

Тип преобразователя расхода жидкостной линии___________________________

Заводской №________________________________________________________

Дата поверки__________________________________________________________

№ Свидетельства о поверке______________________________________________

№ Протокола о поверке_______________________________________________

Тип преобразователя расхода газовой линии_______________________________

Заводской №________________________________________________________

Дата поверки__________________________________________________________

№ Свидетельства о поверке______________________________________________

№ Протокола о поверке_______________________________________________

Номер измерения

1

2

3

1

Показания трансмиттера (HART-коммуникатора) массомера жидкостной линии на начало дозы, кг

2

Показания трансмиттера (HART-коммуникатора) массомера жидкостной линии на окончание дозы, кг

3

Отпущенная/измеренная масса жидкости трансмиттером (HART-коммуникатором) стр2-стр1, кг

4

Показания трансмиттера (HART-коммуникатора) массомера газовой линии на начало дозы, кг

5

Показания трансмиттера (HART-коммуникатора) массомера газовой линии на окончание дозы, кг

6

Отпущенная/измеренная масса газа трансмиттером (HART-коммуникатором) стр5-стр4, кг

7

Отпущенная доза СУГ стрЗ - стрб

8

Показание ТЗК, кг

9

Относительная погрешность, %

А.5. Определение относительной погрешности при измерении массы жидкости для исполнений с газовой (уравнительной) линией ТЗК-100 МХХХХХ-С комплектным методом по п. 5.6.2.

Номер измерения

1

2

3

4

5

6

Плотность жидкости кг/м3

Плотность воздуха, кг/м3

Плотность материала гирь, кг/м3

Значение поправочного коэффициента

Масса пустого мерника, кг (после установки на «0»)

Показания весов, кг

Масса налитой дозы жидкости, кг

Показание ТЗК, кг

Относительная погрешность, %

Поверитель______________________

А.6. Определение относительной погрешности ТЗК-100 при измерении объема наливаемой/принимаемой жидкости по п.5.7.1.1.

Номер измерения

1

2

3

4

5

6

Значение поправочного коэффициента п

Результат измерения по мернику К?о,л

Объем дозы в мернике при температуре измерений Км л

Показание ТЗК, л

Относительная погрешность, %

Поверитель______________________

А7. Определение относительной погрешности при измерении объема поэлементным методом по п. 5.8.1.

Тип преобразователя расхода _____________________________________________

Заводской № _______________________________________________________

Дата поверки__________________________________________________________

№ Свидетельства о поверке______________________________________________

№ Протокола о поверке ______________________________________________

Номер измерения

1

2

3

1

Показания трансмиттера (HART-коммуникатора) на начало дозы, л

2

Показания трансмиттера (HART-коммуникатора) на окончание дозы, л

3

Отпущенный/измеренный объем жидкости трансмиттером (HART-коммуникатором) стр2-стр1, л

Показание ТЗК, л

Относительная погрешность, %

Поверитель______________________

А. 8. Определение относительной погрешности при измерении объема комплектным методом с использованием передвижной поверочной установки по п.5.8.2.

Номер измерения

1

2

3

1

Показания передвижной поверочной установки, л

Показание ТЗК, л

Относительная погрешность, %

А. 9. Определение абсолютной погрешности температуры

Номер измерения

1

2

3

4

5

6

Значение температуры по АРМ оператора налива (0 °C)

Значение температуры по термометру

Абсолютная погрешность, °C

Значение температуры по АРМ оператора налива (25 °C)

Значение температуры по термометру

Абсолютная погрешность, °C

Поверитель______________________

А. 10. Определение абсолютной погрешности плотности

Номер измерения

1

2

3

4

5

6

Значение плотности по АРМ оператора налива

Значение плотности по ареометру

Абсолютная погрешность, кг/м3

А. 10. Определение абсолютной погрешности влагосодержания методом по п. 5.8.1.

Тип СИ влагосодержания __________________________________________

Заводской №________________________________________________________

Дата поверки____________________________________________________________

№ Свидетельства о поверке______________________________________________

№ Протокола о поверке_______________________________________________

Номер измерения

1

2

3

1

Показания блока влагомера,

2

Показание ТЗК,

3

Погрешность

Рекомендуемые методы организации поверки относительной погрешности измерения массы и объема жидкости в зависимости от исполнения ТЗК-100 и области применения

№ п/п

Область применения

Исполнение

Рекомендуемый метод поверки (пункт методики поверки)

Определение относительной погрешности измерения массы

Автоматизированная система нали-ва/приема жидкости, как измерительная система-дозатор

Все     исполнения

ТЗК-100 с ДУ до 100 мм включительно

5.4.1.1

5.4.1.2

5.4.2

ТЗК-100 МХХХХХ с

ДУ более 100 мм

5.4.1.2

5.4.2

Система измерений количества жидкости, реализующая косвенный или прямой метод динамических измерений массы на трубопроводе

Все     исполнения

ТЗК-100

5.5.1

5.5.2.1

5.5.2.3

Измерительная автоматизированная системы массы жидкости при сливе из транспортных мер вместимости

Все     исполнения

ТЗК-100 с ДУ до 100 мм включительно

5.5.2.2

5.5.1

5.5.2.1

5.5.2.3

ТЗК-100 МХХХХХ с

ДУ более 100 мм

5.5.1

5.5.2.1

5.5.2.3

Автоматизированная система измерении массы жидкости для исполнений с газовой (уравнительной) линией ТЗК-100 МХХХХХ-С.

Все     исполнения

ТЗК-ЮОХХХХХХ-С

5.6.1

5.6.2

5.6.3

Составной измерительный компонент измерительной установки предназначенной для измерений количества нефти, воды, свободного газа на скважине, группе скважин.

Все     исполнения

ТЗК-100

5.4.2

Определение относительной погрешности измерения объема

Автоматизированная система нали-ва/приема жидкости, как измерительная система-дозатор

Все     исполнения

ТЗК-100 с ДУ до 100 мм включительно

5.7.1.1

5.7.1.2

5.7.2

ТЗК-100 МХХХХХ с

ДУ более 100 мм

5.7.1.2

5.7.2

Система измерений количества жидкости, реализующая косвенный или прямой метод динамических измерений массы на трубопроводе

Все     исполнения

ТЗК-100

5.8.1

5.8.2.1

5.8.2.3

№ п/п

Область применения

Исполнение

Рекомендуемый метод поверки (пункт методики поверки)

Измерительная автоматизированная системы массы жидкости при сливе из транспортных мер вместимости

Все     исполнения

ТЗК-ЮОсДУдо 100

мм включительно

5.8.2.2

5.8.1

5.8.2.1

5.8.2.3

ТЗК-100 МХХХХХ с

ДУ более 100 мм

5.8.1

5.8.2.1

5.8.2.3

Периодичность поверки преобразователей расхода жидкости из состава ТЗК-100

№ п/п

Наименование, тип преобразователя расхода

Номер в государственном реестре СИ

Межповерочный интервал (лет)

1

Счетчики жидкости 9405 и 9501

Г.р. №18026-11

2

2

ЭМИС ДИО

Г.р. №38302-13

1

3

СЖ (СЖ-ППО, СЖ-ППТ, СЖ-ППВ)

Г.р. №44417-10

2

4

МКА Master

Г.р. №54254-13

2

5

ПР Promass

Г.р. № 15201-11

4

6

ПР Micro Motion

Г.р. №45115-10

4

7

ПР Rotamass

Г.р. №27054-14

4

8

ПР OPTIMASS

Г.р. №53804-13

4

9

ПР МИР-0.2

Г.р. №48964-12

2

10

ПР «ЭМИС МАСС 260»

Г.р. №42953-10

4

11

ПР Элметро-Фломак

Г.р №47266-11

2

12

ПР МАСК

Г.р. №48962-09

2

13

ПР СКАТ

Г.р. №60937-15

2

Схема подключения ТЗК-100 МХХХХХ-С при проведении поверки комплектным методом с использованием жидкости-заменителя

Весы для статического взвешивания

Приложение Д

(обязательное) Коэффициент, учитывающий изменение вместимости мерника

от изменения его температуры

Температура                  Поправочный коэффициент п

мерника или воды, °C

Сталь

Латунь

Медь

Алюминий

15,0

1,00018

1,00032

1,00026

1,00036

15,1

1,00018

1,00031

1,00026

1,00035

15,2

1,00017

1,00030

1,00025

1,00035

15,3

1,00017

1,00030

1,00024

1,00034

15,4

1,00017

1,00029

1,00023

1,00033

15,5

1,00016

1,00028

1,00023

1,00033

15,6

1,00016

1,00028

1,00023

1,00032

15,7

1,00015

1,00027

1,00022

1,00031

15,8

1,00015

1,00026

1,00022

1,00030

15,9

1,00015

1,00026

1,00021

1,00030

16,0

1,00014

1,00026

1,00021

1,00029

16,1

1,00014

1,00025

1,00020

1,00028

16,2

1,00014

1,00025

1,00020

1,00027

16,3

1,00013

1,00024

1,00019

1,00027

16,4

1,00013

1,00023

1,00019

1,00026

16,5

1,00013

1,00023

1,00018

1,00025

16,6

1,00012

1,00022

1,00018

1,00024

16,7

1,00012

1,00022

1,00018

1,00024

16,8

1,00012

1,00021

1,00018

1,00023

16,9

1,00011

1,00020

1,00016

1,00022

17,0

1,00011

1,00019

1,00016

1,00021

17,1

1,00011

1,00018

1,00015

1,00021

17,2

1,00010

1,00018

1,00015

1,00020

17,3

1,00010

1,00017

1,00014

1,00019

17,4

1,00010

1,00016

1,00014

1,00019

17,5

1,00009

1,00016

1,00013

1,00018

17,6

1,00009

1,00015

1,00012

1,00017

17,7

1,00008

1,00014

1,00012

1,00016

17,8

1,00008

1,00014

1,00011

1,00015

17,9

1,00008

1,00013

1,00011

1,00014

18,0

1,00007

1,00013

1,00010

1,00014

18,1

1,00007

1,00012

1,00009

1,00012

18,2

1,00007

1,00011

1,00009

1,00012

18,3

1,00006

1,00011

1,00008

1,00012

18,4

1,00006

1,00010

1,00008

1,00011

18,5

1,00006

1,00009

1,00008

1,00010

18,6

1,00005

1,00009

1,00007

1,00009

18,7

1,00005

1,00008

1,00007

1,00009

18.8

1,00005

1,00008

1,00006

1,00008

18,9

1,00004

1,00007

1,00005

1,00007

19,0

1,00004

1,00006

1,00005

1,00006

19,1

1,00004

1,00006

1,00004

1,00006

19,2

1,00003

1,00005

1,00004

1,00005

19,3

1,00003

1,00004

1,00003

1,00004

19,4

1,00002

1,00004

1,00003

1,00004

19,5

1,00002

1,00003

1,00002

1,00003

19,6

1,00002

1,00003

1,00002

1,00002

19,7

1,00001

1,00002

1,00001

1,00001

19,8

1,00001

1,00001

1,00001

1,00001

19,9

1,00000

1,00001

1,00001

1,00001

20,0

1,00000

1,00000

1,00000

1,00000

20,1

0,99999

0,99999

0,99999

0,99999

20,2

0,99999

0,99999

0,99999

0,99998

20,3

0,99998

0,99998

0,99998

0,99997

20,4

0,99998

0,99998

0,99997

0,99996

20,5

0,99998

0,99997

0,99997

0,99996

20,6

0,99997

0,99996

0,99996

0,99995

20,7

0,99997

0,99996

0,99996

0,99994

20,8

0,99997

0,99995

0,99995

0,99994

20,9

0,99996

0,99994

0,99995

0,99993

21,0

0,99996

0,99994

0,99994

0,99992

21,1

0,99996

0,99993

0,99994

0,99991

21,2

0,99995

0,99993

0,99993

0,99990

21,3

0,99995

0,99992

0,99993

0,99990

21,4

0,99995

0,99991

0,99992

0,99989

21,5

0,99994

0,99991

0,99992

0,99989

21,6

0,99994

0,99990

0,99991

0,99988

21,7

0,99994

0,99989

0,99991

0,99987

21,8

0,99993

0,99988

0,99990

0,99986

21,9

0,99993

0,99988

0,99989

0,99986

22,0

0,99993

0,99987

0,99989

0,99985

22,1

0,99993

0,99987

0,99989

0,99984

22,2

0,99992

0,99986

0,99988

0,99984

22,3

0,99992

0,99985

0,99988

0,99983

22,4

0,99992

0,99984

0,99987

0,99982

22,5

0,99991

0,99984

0,99987

0,99981

22,6

0,99991

0,99983

0,99986

0,99981

22,7

0,99991

0,99983

0,99985

0,99980

22,8

0,99990

0,99982

0,99985

0,99979

22,9

0,99990

0,99982

0,99984

0,99978

23,0

0,99990

0,99981

0,99984

0,99978

23,1

0,99989

0,99980

0,99983

0,99977

23,2

0,99989

0,99980

0,99983

0,99976

23,3

0,99989

0,99979

0,99983

0,99976

23,4

0,99988

0,99978

0,99982

0,99975

23,5

0,99988

0,99978

0,99981

0,99974

23,6

0,99988

0,99977

0,99981

0,99973

23,7

0,99987

0,99977

0,99980

0,99973

23,8

0,99987

0,99976

0,99980

0,99972

23,9

0,99987

0,99975

0,99979

0,99971

24,0

0,99986

0,99974

0,99979

0,99971

24,1

0,99986

0,99974

0,99979

0,99970

24,2

0,99985

0,99973

0,99978

0,99969

24,3

0,99985

0,99973

0,99977

0,99968

24,4

0,99985

0,99972

0,99977

0,99968

24,5

0,99984

0,99971

0,99977

0,99967

24,6

0,99984

0,99971

0,99976

0,99967

24,7

0,99984

0,99970

0,99976

0,99966

24,8

0,99983

0,99969

0,99975

0,99964

24,9

0,99982

0,99969

0,99975

0,99964

25,0

0,99982

0,99968

0,99974

0,99964

Поправочный коэффициент , учитывающий изменение вместимости мерника в зависимости от его температуры , рассчитывают по формуле

1

П ~ l + (f - 2О‘С)[3 (А1)

где Р - коэффициент объемного расширения материала, из которого изготовлен мерник, 1/°С

Приложение Е

(обязательное)

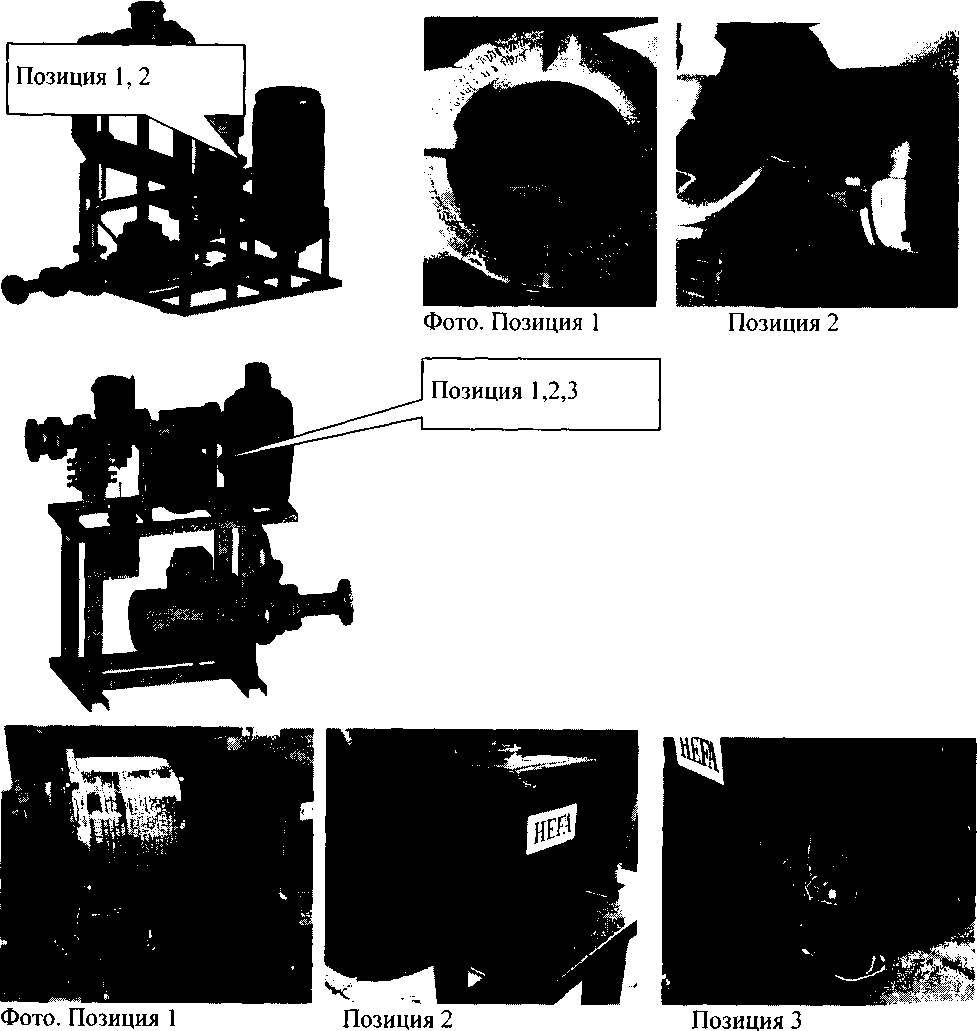

Схемы пломбирования ТЗК-100

1

Требования безопасности и квалификации обслуживающего персонала

  • 3.1. При проведении поверки соблюдают требования безопасности, изложенные в технической документации на ТЗК-100 и оборудования входящего в его состав.

  • 3.2. Доступ к средствам измерений и элементам ТЗК-100 должен быть свободным.

2

  • 3.3. К работе допускаются лица, имеющие квалификационную группу по электробезопасности не ниже II, прошедшие специальную подготовку, знающие требования эксплуатационной документации на ТЗК-100, средства измерений и оборудование из его состава.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
