Методика поверки «ГСИ. Счётчики электрической энергии статические однофазные однотарифные «Счётприбор» СЭО 100» (МП СПЭФ.411152.002 )

УТВЕРЖДАЮ

УТВЕРЖДАЮ

директор

«МЦЭ»

А.В. Федоров

2016 г.

Л.А. Бурлакова &8     2016 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ

МЕТОДИКА ПОВЕРКИ

СПЭФ.411152.002 МП

Разработал:

Главный конструктор ЗАО «Счётприбор»

А.А. Гаврилов

г. Орёл

2016 г.

Настоящая методика поверки распространяется на счётчики активной электрической энергии статические однофазные однотарифные «Счётприбор» СЭО 100 (в дальнейшем -счётчики) класса точности 1 и устанавливает методику их обязательной первичной и периодической поверок.

Счётчики выпускаются по техническим условиям СПЭФ.411152.002-2016 ТУ в соответствии с требованиями ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012.

Первичную и периодическую поверку осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации юридические лица и индивидуальные предприниматели.

Интервал между поверками 16 лет.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1.

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки счётчик бракуют и его поверку прекращают.

• 1.3 После устранения недостатков, вызвавших отрицательный результат, счётчик вновь представляют на поверку.

• 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2.

• 2.1.1 Допускается использование других средств поверки, обеспечивающих допустимые погрешности измерений и требуемые режимы поверки.

2.2 Все средства измерений (эталоны единиц величин) должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке или знак поверки.

• 3.1 К поверке счётчиков допускаются лица, прошедшие аттестацию в качестве поверителей в установленном порядке.

• 4.1 В целях обеспечения безопасности при проведении поверки соблюдать требования ГОСТ 8.584-2004 и «Правил техники безопасности при эксплуатации электроустановок».

• 4.2  Обслуживающий персонал должен иметь квалификационную группу по электробезопасности не ниже III.

• 5.1 Поверку следует проводить в нормальных условиях применения, приведенных в таблице 3.

Таблица 3.

Для контроля климатических условий испытаний использовать:

• - термометр ТЛ-4 ГОСТ 2854-90, (10-50) °C с ценой деления 1°С;

• - психрометр аспирационный электрический М-34 по ТУ 25.1607.054.85;

• - барометр-анероид БАММ-1 по ТУ 25.04.1513-79.

• 6.1 Внешний осмотр.

Фотографии общего вида счётчиков приведены на рисунке 1.

• 6.1.1 При внешнем осмотре проверить комплектность (в соответствии с паспортом), маркировку, наличие схемы подключения счётчика, отметки о приёмке отделом технического контроля или о выполнении регламентных работ.

  к’Л

  ИГ ил

  СЧЕТПРИ60Р



  '■h

  ijn у 5<₆щ * so М> CZ15? , ^с7М— ■izWmWWM |                 | || | ЦI nJ (J | || ||| |

  { s'o ft's & p о о г

  гас- чине n-.’Oii

  ГОСТ 3I8I4.ZI CU1-'

  СЭОЮО

  	* * О .......
  ...          h-	гсгсия
  ГОСТ ЗШ8 11-2012 ГОСТ 31819 21 -2912



  iw



  /

  ОвМЙВИ^^ 1В|В^В:|ЙВВ||ИДВ«

  и'*




  Исполнение СЭОЮО Мб (М7)

Исполнение СЭОЮО Э

Рисунок 1 - Общий вид счётчиков «Счётприбор» СЭОЮО

• 6.1.2 В маркировке счётчика должны быть отражены:

• - товарный знак предприятия - изготовителя;

• - обозначение типа счётчика;

• - изображение Знака утверждения типа;

• - изображение Знака соответствия по ГОСТ Р 50460 или единого знака обращения продукции на рынке Таможенного союза (знак ЕАС);

• - графическое обозначение числа фаз и проводов цепи, для которой счётчик предназначен, согласно ГОСТ 25372 - однофазная, двухпроводная;

• - номер счётчика по системе нумерации предприятия изготовителя;

• - год изготовления;

• - номинальное напряжение;

• - базовый и максимальный ток;

• - номинальная частота;

• - класс точности по ГОСТ 8.401;

• - знак □ для счётчиков в изолирующем корпусе класса защиты II;

• - испытательное напряжение изоляции (символ С2 по ГОСТ 23217);

• - условное обозначение измеряемой энергии (кВт ч);

• - постоянная счётчика;

• - обозначение стандарта исполнения (надпись «ГОСТ 31818.11-2012, ГОСТ 31819.21-2012»).

• 6.1.3 На корпусе и крышке клеммной колодки счётчика должны быть места для пломбировки и нанесения знака поверки (рис. П1), все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены, не должно быть повреждений и коррозии.

• 6.2 Проверка электрической прочности изоляции.

Проверку электрической прочности изоляции при воздействии переменного напряжения проводить с помощью установки УПУ-Юпутем подачи испытательного напряжения 4,0 кВ

На испытательном выходе счётчика с помощью частотомера или на индикаторе функционирования регистрируются импульсы. Время наблюдения определяется формулой (2):

Т = 120000/ A xfT (минут)               (2)

где А- постоянная счётчика, равная, в зависимости от исполнения (от 800 до 7200имп. / кВт-ч, что указано в паспорте счётчика);

W - величина активной нагрузки при заданном стартовом токе, Вт.

• 6.5.2 Счётчик считают выдержавшим проверку при заданном стартовом токе, если за время испытания регистрируется хотя бы один импульс с поверочного выхода или светового индикатора.

6.6 Проверка отсутствия самохода

• 6.6.1 При проверке на поверочной установке отсутствия самохода к цепи напряжения счётчика приложить напряжение 265 В. При этом ток в токовой цепи должен отсутствовать.

С помощью поверочной установки «НЕВА-ТЕСТ 6103» на испытательном выходе счётчика регистрируются импульсы. Время наблюдения отсутствия самохода Т, определяется по следующей формуле:

_m 60010⁶

Т = -—-—-—, мин

где А- постоянная счётчика, указана в паспорте счётчика;

m-число измерительных элементов, равное 1.

• 6.6.2 Счётчик считают выдержавшим проверку, если за время испытания регистрируется не более одного импульса.

6.7 Определение основной относительной погрешности счётчиков при измерении электроэнергии проводить на установке для поверки счётчиков «НЕВА-ТЕСТ 6103», в состав которой входят специальные разделительные трансформаторы, изолирующие влияние шунтовых счётчиков друг на друга.

• 6.7.1 Измерения проводить при номинальном напряжении 230 В. Значения тока и коэффициента мощности в контролируемых точках рабочего диапазона задавать по таблице 5.

• 6.7.2 Значение основной относительной погрешности поверяемого счётчика определять по показаниям вычислителя погрешности поверочной установки.

• 6.7.3 Результаты поверки считаются положительными, если полученные значения основной относительной погрешности счётчика при всех режимах испытаний не превышают пределов допускаемой основной относительной погрешности, приведенных в таблице 5.

Таблица 5.

переменного тока частотой (50 ± 1) Гц между всеми соединенными между собой зажимами цепей тока и напряжения счётчика и «землей» в течение одной минуты.

• 6.2.1 «Землей» является проводящая пленка из фольги, охватывающая счётчик и присоединенная к плоской проводящей поверхности, на которую устанавливается цоколь счётчика. Проводящая пленка должна находиться от зажимов и отверстий для проводов на расстоянии не более 20 мм.

• 6.2.2 Испытательный выход счётчика соединять с «землей».

• 6.2.3 Счётчик считают выдержавшим испытания, если не произошло пробоя или перекрытия изоляции. Допускается при проведении испытания появление «короны» или шума.

• 6.3 Опробование и проверка функционирования

  • 6.3.1 Установить счётчик на поверочную установку «НЕВА-ТЕСТ 6103» в соответствии со схемой его подключения, приведенной в руководстве по эксплуатации счётчика, и эксплуатационными документами на поверочную установку и прогреть при номинальных значениях напряжения, тока и частоты. Время прогрева счётчика должно быть не менее 5 мин.

Зарегистрировать наличие импульсов на испытательном выходе или светодиодном индикаторе (свидетельствует о его работоспособности) и срабатывание счётного механизма.

• 6.3.2 При включении счётчика в течение 1,5 с включается индикатор и все элементы цифро-знаковой индикации, указанные в руководстве по эксплуатации счётчика (РЭ).

• 6.3.3 Правильность работы счётного механизма счётчика проверяют по приращению показаний счётного механизма счётчика и числу включений светодиода, включающегося с частотой испытательного выходного устройства (числу импульсов на испытательном выходе) при подаче на счётчик приращения энергии в 0,1 киловатт-час.

Результат проверки считают положительным, если на каждое изменение состояния счётного механизма происходит N срабатываний светодиода в соответствии с формулой (1):

N = KxA                        (1)

где А - постоянная счётчика, в зависимости от исполнения (от 800 до 7200 имп. / кВт-ч, что указано в паспорте счётчика), К=0,1 кВт ч.

6.4 Проверка соответствия программного обеспечения средства измерений

• 6.4.1 Проверку соответствия встроенного ПО производят путём сравнения данных, указанных в эксплуатационной документации,с данными в Таблице 4.

Таблица 4.

6.4.2 Результаты проверки считаются положительными, если идентификационные данные для встроенного ПО соответствуют указанным в Таблице 4.

6.5 Проверка порога чувствительности (стартового тока)

• 6.5.1 Проверку порога чувствительности проводить на поверочной установке при номинальном напряжении 230 В, коэффициенте мощности равном единице и стартовом токе, равном 0,02 А или 0,04 А,в зависимости от базового тока счетчика, указанного в паспорте.

Результаты проверки считают положительными, если при заданном стартовом токе после подачи нагрузки индикатор функционирования включается и счётчик продолжает регистрировать показания.

• 7.1 Результаты поверки внести в протокол, рекомендуемая форма которого приведена в ГОСТ 8.584-2004.

• 7.2 Положительные результаты первичной поверки оформить записью в паспорте (раздел «Свидетельство о поверке») с нанесением знака поверки; кроме того, нанести знак поверки на счётчик в месте, указанном на рисунке П1.

• 7.3 При отрицательных результатах поверки счётчик к применению не допускают и оформляют извещение о непригодности к применению с указанием причин в соответствии с установленным порядком.

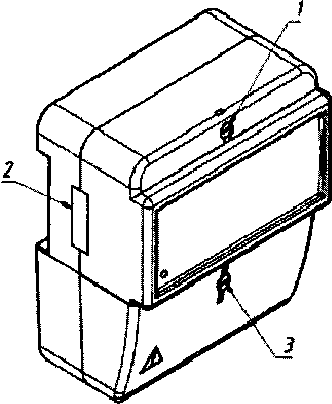

Рисунок П1 - Места пломбировки счётчиков «Счётприбор» СЭОЮО-М6 (М7), «Счётприбор» СЭ0100-Э.

• 1 - Место для нанесения знака поверки;

• 2 - Место установки пломбы предприятия-изготовителя;

• 3 - Место установки пломбы энергоснабжающей организации.
