Методика поверки «Модули серии БЭ205М» (ЭКРА.656111.106 МП)

УТВЕРЖДАЮ

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на модули серии БЭ2005М, изготавливаемые ООО НПП «ЭКРА», (далее по тексту - модули) и устанавливает методику их первичной и периодической поверок.

• 1.2 Модули предназначены для измерений среднеквадратических значений фазных напряжений переменного тока, среднеквадратических значений фазной силы переменного тока, активной, реактивной и полной электрических мощностей, суммарных для трех фаз и для каждой фазы в отдельности, коэффициентов фазной электрической мощности, частоты переменного тока, а также силы постоянного тока.

• 1.3 На первичную поверку следует предъявлять модули до ввода в эксплуатацию и после ремонта.

• 1.4 На периодическую поверку следует предъявлять модули в процессе эксплуатации и/или хранения.

• 1.5 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в 3 года.

• 1.6 Допускается проведение периодической поверки отдельных аналоговых входов модулей на основании письменного заявления владельца модулей, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке модулей.

• 1.7 Метрологические характеристики модулей приведены в таблицах 1 - 2.

Таблица 1 - Метрологические характеристики модулей модификаций БЭ2005М-ИП и БЭ2005М-КП

Продолжение таблицы 1

Таблица 2 - Метрологические характеристики модулей модификации БЭ2005М-ТИ8

• 2.1 При проведении поверки выполняют операции, указанные в таблице 3.

Таблица 3 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки модуль бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 4.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 4 - Средства поверки

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на модули и средства поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на модули и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (25 ± 10) °C;

• - относительная влажность воздуха до 80 %;

• - атмосферное давление от 84,0 до 106,7 кПа.

• 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модель 313.

Для контроля атмосферного давления использовать барометр-анероид метеорологический БАММ-1.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать модуль в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра модуля проверить соответствие модуля следующим требованиям:

• - комплектность и маркировка должны соответствовать эксплуатационным документам;

• - все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

• - не должно быть механических повреждений корпуса, лицевой панели, дисплея, органов управления;

• - не должно быть незакрепленных или отсоединенных частей модуля;

• - внутри корпуса не должно быть посторонних предметов;

• - все надписи на панелях должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

Результат внешнего осмотра считается положительным, если соблюдены вышеупомянутые требования.

• 8.2 Опробование

Опробование проводить следующим образом:

• 1) подготовить модуль в соответствии с руководством по эксплуатации (далее - РЭ);

• 2) подать на модуль питание в соответствии с РЭ. При подаче напряжения питания происходит включение модуля, а также индикация параметров согласно РЭ;

• 3) проверить работоспособность модуля путем автоматического запуска программы диагностики: при исправной аппаратной части модуля и его работоспособности на цифровом дисплее должны высвечиваться текущие время и дата при отсутствии сообщений об ошибках.

Результаты проверки считаются положительными, если по результатам прохождения программы диагностики высвечиваются текущие время и дата, а также не выявлено сообщений об ошибках.

• 8.3 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения (далее - ПО) при помощи ПК проводить в следующей последовательности:

• 1) выполнить операции 1) - 2) п.8.2;

• 2) подключить модуль к ПК в соответствии с РЭ;

• 3) включить модуль;

• 4) запустить ПО «ПО автоматизации программирования модулей», выбрать во вкладке тип модуля;

• 5) перейти во вкладку «Информация о прошивке», выставить адрес модуля, нажать кнопку «Считать с устройства»;

• 6) в окне отобразятся наименование и версия ПО;

• 7) сравнить наименование и версию ПО, отображаемые в ПО «ПО автоматизации программирования модулей» с данными, представленными в описании типа.

Результаты проверки считаются положительными, если отображаемые в ПО «ПО автоматизации программирования модулей» наименование и версия ПО модуля соответствуют данным, представленным в описании типа.

• 8.4 Определение метрологических характеристик

  • 8.4.1 Определение основной приведенной (к номинальному значению) погрешности измерений среднеквадратических значений фазных напряжений переменного тока, среднеквадратических значений фазной силы переменного тока, активной, реактивной и полной электрических мощностей, суммарных для трех фаз и для каждой фазы в отдельности, коэффициентов фазной электрической мощности и абсолютной погрешности частоты переменного тока проводить для модулей модификаций БЭ2005М-ИП и БЭ2005М-КП при помощи установки поверочной и ПК в следующей последовательности:

• 1) собрать схему по рис. 1;

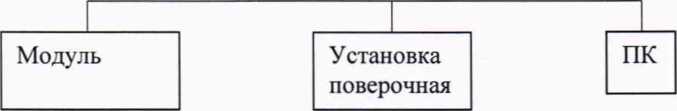

Рисунок 1 - Схема проверки параметров переменного тока

• 2) подготовить к работе и включить установку поверочную, модуль и ПК согласно их эксплуатационной документации;

• 3) при помощи установки поверочной подать на измерительные входы модуля испытательный сигнал №1 с характеристиками, приведенными в таблице 5;

Таблица 5

• 4) считать с ПК согласно РЭ измеренные среднеквадратические значения фазных напряжений переменного тока, среднеквадратических значений фазной силы переменного тока, активной, реактивной и полной электрических мощностей, суммарных для трех фаз и для каждой фазы в отдельности, коэффициентов фазной электрической мощности, частоты переменного тока;

• 5) рассчитать значения приведенной (к номинальному значению) погрешности измерений среднеквадратических значений фазных напряжений переменного тока, среднеквадратических значений фазной силы переменного тока, активной, реактивной и полной электрических мощностей, суммарных для трех фаз и для каждой фазы в отдельности, коэффициентов фазной электрической мощности, уХ, %, по формуле 1 и абсолютной погрешности частоты переменного тока, А/, Гц, по формуле 2.

= 100%, (1)

где - значение величины, измеренное поверяемым модулем, В (А, В А, Вт, Вар);

Х_э - значение величины, измеренное эталонным средством измерений, В (А, В А, Вт, Вар); X _н - номинальное значение измеряемой величины, В (А, В А, Вт, Вар).

~ /изм /э » где fизм ~ значение частоты переменного тока, измеренное поверяемым модулем, Гц; f₃ - значение частоты переменного тока, измеренное эталонным средством измерений, Гц.

• 6) повторить п.п. 3)-5) для остальных испытательных сигналов, представленных в таблице 5.

Результат проверки считается положительным, если полученные значения погрешностей не превышают пределов, представленных в таблице 1.

• 8.6.2 Определение основной приведенной (к верхнему значению диапазона измерений силы постоянного тока) погрешности измерений силы постоянного тока для модулей модификации БЭ2005М-ТИ8 проводить в следующей последовательности:

• 1) собрать схему по рис. 1;

• 2) подготовить к работе и включить установку поверочную, модуль и ПК согласно их эксплуатационной документации;

• 3) при помощи установки поверочной подать на измерительные входы модуля пять испытательных сигналов силы постоянного тока в соответствии с таблицей 6;

Таблица 6

• 4) считать с ПК измеренные значения силы постоянного тока;

• 5) рассчитать значение основной приведенной (к верхнему значению диапазона измерений силы постоянного тока) погрешности измерений силы постоянного тока по формуле (3): где 1_{постизм} - значение силы постоянного тока, измеренное модулем;

  Iпост. из.м



  Iпост, макс

  у/

  /пост

  (3)

1_поспут ~ значение силы постоянного тока, измеренное эталонным средством измерений; чакс ~ верхнее значение диапазона измерений силы постоянного тока.

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределов, представленных в таблице 1.

• 9.1 Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

• 9.2 При положительном результате поверки делают соответствующую запись в паспорте модуля и (или) выдается свидетельство о поверке и наносится знак поверки на свидетельство о поверке и (или) в паспорт, и (или) на корпус модулей в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 9.3 При отрицательном результате поверки модуль не допускается к дальнейшему применению, выдается извещение о непригодности.
