Методика поверки «Анализаторы цепей векторные R&S ZNC3, ZNB4, ZNB8» (Код не указан!)

УТВЕРЖДАЮ

Заместитель директора ФГУП «СНИИМ»

Евграфов

2011 Г.

Новосибирск 2011 г

Анализаторы цепей векторные R&S ZNC3, ZNB4. Методика поверки Содержание

Общие указания..............................

Операции поверки..........................

Средства поверки............................

Требования безопасности..............

Условия проведения поверки........

Подготовка к поверке.....................

Проведение поверки.......................

Оформление результатов поверки

1 Общие указания

• 1.1  Настоягцая методика устанавливает методы периодической поверок анализаторов цепей векторных R&S АЦВ).

  органами метрологической

• 1.2  Поверка АЦВ производится аккредитованными службы. Интервал между поверками - 12 месяцев.

• 1.3  Перед проведением поверки необходимо ознакомиться с указаниями, изложенными в руководстве по эксплуатации на АЦВ.

• 1.4  Поверка осуществляется только при наличии набора калибровочных мер ZV - Z270 и кабеля СВЧ ZV-Z191.

Операции поверки

При проведении поверки следует выполнить операции, указанные в таблице 1.

Таблица 1

• 2.2 В случае выявления несоответствия требованиям в ходе выполнения любой операции, указанной в таблице 1, поверяемый АЦВ бракуют, поверку прекращают, и на него оформляют извещение о непригодности в соответствии с ПР 50.2.006-94.

Средства поверки

При проведении поверки АЦВ следует применять средства поверки, указанные 2. Допускается применение иных средств измерений, обеспечивающих

Таблица 2

4 Требования безопасности

• 4.1  При проведении поверки АЦВ необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

• 4.2  К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с АЦВ и применяемыми средствами поверки, изучившие настояшую методику и аттестованные в соответствии с ПР 50.2.012-94.

• 4.3  На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

• 4.4  При проведении всех видов работ с АЦВ необходимо пользоваться антистатическим браслетом.

• 4.5  Работать с АЦВ необходимо при отсутствии резких изменений температуры окружающей среды. Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.

5 Условия проведения поверки

• 5.1 При проведении поверки должны соблюдаться следующие условия;

• - температура окружающего воздуха......(20 ± 5) °C;

• - относительная влажность воздуха.........не более 80 %;

• -  атмосферное давление............................от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

• - напряжение питающей сети...................от 198 до 242 В.

При проверке абсолютных погрешностей измерений модуля и фазы коэффициентов отражения и передачи, изменение температуры окружающего воздуха после проведения калибровки должно составлять не более ±1 ®С. Время измерений по каждому из указанных пунктов не должно превышать одного часа.

6 Подготовка к поверке

• 6.1  Порядок установки АЦВ на рабочее место, включения, управления и дополнительная информация приведены в руководстве по эксплуатации: «Анализаторы цепей векторные R&S ZNC3, ZNB4, ZNB8. Руководство по эксплуатации».

• 6.2  Убедиться в выполнении условий проведения поверки.

• 6.3  Выдержать АЦВ в выключенном состоянии в условиях проведения поверки не менее двух часов, если он находился в отличных от них условиях.

• 6.4  Выдержать АЦВ во включенном состоянии не менее 90 минут.

• 6.5  Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

Проведение поверки

Внешний осмотр

Провести визуальный контроль чистоты всех СВЧ соединителей поверяемого АЦВ, включая соединители мер из состава набора калибровочных мер и кабеля.

• 7.1.2   При внешнем осмотре устанавливают соответствие соединителей измерительных портов АЦВ, соединителей мер, коаксиальных переходов и кабеля СВЧ следуюшим требованиям:

• -  отсутствие у соединителей механических повреждений (вмятин, забоин, отслаивания покрытия и т. д.) и заусениц на контактных и токонесущих поверхностях;

• - целостность резьбы элементов соединения, которая должна обеспечивать свободное наворачивание накидной гайки

• 7.1.3   Проверить отсутствие механических повреждений, шумов внутри корпуса, обусловленных наличием незакрепленных деталей, следов коррозии металлических деталей и следов воздействия жидкостей или агрессивных паров, целостность лакокрасочных покрытий, сохранность маркировки и пломб.

• 7.1.4   Провести чистку СВЧ соединителей. Процедура чистки соединителей включает в себя продувку соединителей сжатым воздухом (использовать баллончик со сжатым воздухом или резиновую гругпу) с целью удаления частиц пыли и частиц отслоившихся токопроводящих покрытий и протирку токоведущих поверхностей соединителей спиртом этиловым ректификованным по ГОСТ 18300. Протирку производить при помощи ватной палочки смоченной в спирте.

• 7.1.5   После протирки просушить соединители и убедиться в отсутствии остатков спирта внутри соединителей. Провести визуальный контроль чистоты соединителей, убедиться в отсутствии посторонних частиц. В случае необходимости чистку повторить.

• 7.1.6   Результаты выполнения операции считать положительными, если:

• - кабели СВЧ и меры из состава набора калибровочных мер не имеют механических повреждений;

• - отсутствуют шумы внутри корпуса, обусловленные наличием незакрепленных деталей;

• - отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров, лакокрасочные покрытия не повреждены;

• - маркировка, нанесенная на поверяемый АЦВ и все элементы из его комплекта, разборчива;

• - пломбы не нарушены.

• 7.2 Проверка присоединительных размеров

• 7.2.1   Проверку присоединительных размеров проводить с применением комплекта для измерения соединителей коаксиальных КИСК -7 в соответствии с указаниями эксплуатационной документации на него.

  .....-)

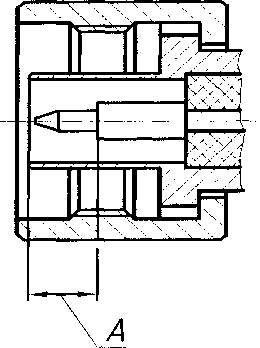

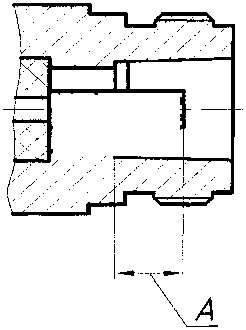

• 7.2.2   Проверке подлежит присоединительный размер «А» (рисунок 1) соединителей портов 1 и 2 АЦВ, кабеля СВЧ и всех мер и переходов из набора калибровочных мер, входящих в состав поверяемого АЦВ.



  ..........z.......



Рисунок 1 - Соединители тип N «розетка» и «вилка»

• 7.2.3 Результаты вьшолнения операции считать положительными, если присоединительные размеры «А» соединителей портов 1 и 2 АЦВ, кабеля СВЧ, мер и переходов из набора калибровочных мер соответствуют значениям:

• -  (5,18-^5,25 8) мм для соединителя тип N «розетка»;

• -  (5,258^5,32) мм для соединителя тип N «вилка»;

7.3

• 7.3.1

В открывшемся программном окне на экране АЦВ должен отобразится номер установленной версии (идентификационный номер) программного обеспечения.

• 7.3.2   Результаты вьшолнения операции считать положительными, если номер установленной версии (идентификационный номер) программного обеспечения равен v.1.30.

Определение метрологических характеристик

7.4

частоты

• 7.4.1

  Установить параметры АДВ:

• - [PRESET];

• -  [ SETUP : Freq.Ref.: Internal ];

• -  [ MEAS ; Wave Quantities: al Source Port 1 ];

• - [ SWEEP : Sweep Type : CW Mode ];

• -  [ CENTER : CW Frequency : 9 kHz; Power : 0 dBm ];

• -  [ SWEEP : Sweep Control : Single : Restart Sweep ].

• 7.4.2   Подключить к измерительному порту 1 АЦВ частотомер электронно-счетный 43-66. Измерить значение частоты АЦВ (9 кГц). Вычислить значение относительной погрешности установки частоты.

• 7.4.3   Установить параметр АЦВ [ CENTER : CW Frequency ]:

• - 3 GHz для АЦВ R&S ZNC3;

• - 4,5 GHz для АЦВ R&S ZNB4;

• - 8,5 GHz для АЦВ R&S ZNB8.

  Установить параметр АЦВ [ SWEEP : Sweep Control: Single : Restart Sweep ].

  Измерить значение частоты АЦВ 3 ГГц (4,5 ГГц или 8,5 ГГц). Вычислить значение относительной погрешности установки частоты.

  7.4.6 Результаты проверки считать положительными, если значение относительной погрешности установки частоты, определенное в пунктах 7.4.2, 7.4.5 не более ±8-10'^.

• 7.4.4

• 7.4.5

  7.5

  7.5.1

Проверка динамического диапазона при полосе пропускания фильтра ПЧ 10 Гц Подключить к измерительным портам АЦВ 1 и 2 нагрузки короткозамкнутые с

соединителями «вилка».

• 7.5.2   Установить параметры АЦВ:

• - [ PRESET ];

• -  [MEAS : S21 ( S12 ) ];

• -  [ START : Start Frequency: 9 kHz ];

• -  [ POWER : Power : 20 dBm ];

• -  [ POWER : Bandwidth : 10 Hz ]

• -  [ SWEEP : Number of points : 501 ]

• - [ CHANNEL > POWER ВW AVG > Factor: 21 / On / Reset ].

• 7.5.3   После завершения процесса усреднения, при помощи маркера, определить максимальное значение измерительной трассы S21 (S12) в диапазоне рабочих частот.

• 7.5.4   Результаты проверки считать положительными, если измеренное максимальное значение измерительной трассы S21 ( S12) не более, дБ:

для АЦВ R&S ZNC3 в диапазонах частот:

• -  от 9 кГц до 100 кГц                 минус 90;

• - свыше 100 кГц до 1 МГц            минус 115;

• - свыше 1 мГц до 3 ГГц               минус 120;

для АЦВ R&S ZNB4 и ZNB8 в диапазонах частот:

• -  от 9 кГц до 100 кГц минус 100

  минус 120; минус 130; минус 125; минус 120;

• - свыше 100 кГц до 50 МГц

• - свыше 50 мГц до 4 ГГц

• - свыше 4 ГГц до 7 ГГц

• - свыше 7 ГГц до 8,5 ГГц

7.6

• 7.6.1

• - [PRESET];

• -  [ MEAS : Wave Quantities : bl Source Port 2 ] (для порта 1 );

• -  [ START : Start Frequency: 9 kHz ];

• -  [ POWER : Power : -40 dBm ];

• -  [ POWER : Power : RF Off All Channels ];

• -  [ POWER : Bandwidth : 1 kHz ];

• -  [ SWEEP : Number of points : 501 ];

• - [ CHANNEL > POWER ВW AVG > Factor: 21 / On / Reset ].

• 7.6.2   Подключить к измерительным портам 1 и 2 АЦВ нагрузки согласованные с соединителями «вилка» из состава ГЭТ 75.

• 7.6.3   После завершения процесса усреднения, при помощи маркера, определить максимальное значение измерительной трассы «Ь1 Source Port 2» в диапазоне рабочих частот. Вычислить уровень собственного шума приемников, нормализованный к полосе 1 Гц, путем вычитания из измеренного максимального значения измерительной трассы «Ь1 Source Port 2» величины 30 дБм.

• 7.6.4   Установить параметры АЦВ:

• -  [ MEAS : Wave Quantities : Ь2 Source Port 1 ] ( для порта 2 ).

Здесь и далее по тексту, при указании характеристик в диапазоне частот, если не оговорено иное, указанные характеристики нормированы для анализаторов цепей векторных R&S ZNC3 в диапазоне частот до 3 ГГц, для анализаторов цепей векторных R&S ZNB4 в диапазоне частот до 4,5 ГГц, для анализаторов цепей векторных R&S ZNB8 в диапазоне частот до 8,5 ГГц

• 7.6.5   После завершения процесса усреднения, при помоши маркера, определить максимальное значение измерительной трассы «Ь2 Source Port 1» в диапазоне рабочих частот. Вычислить уровень собственного шума приемников, нормализованный к полосе 1 Гц, путем вычитания из измеренного максимального значения измерительной трассы «Ь2 Source Port 1» величины 30 дБм.

• 7.6.6   Результаты проверки считать положительными, если уровень собственного шума приемников, нормализованный к полосе 1 Гц не более, дБм:

для АЦВ R&S ZNC3 в диапазонах частот:

• -  от 9 кГц до 100 кГц                 минус 105;

• - свыше 100 кГц до 3 ГГц            минус 120;

для АЦВ R&S ZNB4 и ZNB8 в диапазонах частот:

Подключить к измерительным портам 1 и 2 АЦВ нагрузки короткозамкнутые с соединителями «вилка» из состава ГЭТ 75.

• 7.7.2   Установить параметры АЦВ:

• - [PRESET];

• -  [MEAS .-Sil (S22) ];

• -  [ START : Start Frequency: 9 kHz ];

• - [ POWER : Power : 0 dBm ];

• -  [ POWER : Bandwidth : 10 kHz ];

• -  [ SWEEP : Number of points : 1001 ].

• 7.7.3   Выполнить автомасштабирование измерительной трассы. На участках диапазона частот: 9 кГц - 20 кГц; 20 кГц - 100 кГц; 100 кГц - 100 МГц; 100 МГц - 3 ГГц (100 МГц -

• 4,5 ГГц для АЦВ R&S ZNB4, 100 МГц 8,5 ГГц для АЦВ R&S ZNB8) определить частоты fp. £4, где наблюдается максимальное значение флюктуаций измерительной трассы. Зафиксировать значения этих частот Tn.

• 7.7.4   У становить параметры АЦВ :

• -  [ SWEEP : Sweep Type : CW Mode ];

• -  [ POWER : Bandwidth : 1 kHz ] (для Tn < 100 kHz);

• -  [ POWER : Bandwidth : 10 kHz ] (для Tn 100 kHz);

• -  [ CENTER : CW Frequency : fi ];

• - [SWEEP: Number ofpoints: 201];

• -  [ TRACE CONFIG : Trace statistics : Mean/Std Dev/RMS ];

• -  [ SWEEP : Sweep Control : Single : Restart Sweep ];

• 7.7.5   Установить параметры АЦВ:

• -  [ SWEEP : Sweep Control : Single : Restart Sweep ];

• -  [ SWEEP : Sweep Control: Single : Restart Sweep ].

Зафиксировать измеренное значение среднеквадратическое значение шумов при измерении модуля коэффициента отражения на частоте fi (Statistics Std Dev value): SDshort-

Подключить к измерительному порту 1 (2) АЦВ нагрузку холостого хода из набора калибровочных мер АЦВ.

Установить параметры АЦВ:

• -  [ SWEEP : Sweep Control : Single : Restart Sweep ];

• -  [ SWEEP : Sweep Control : Single : Restart Sweep ].

Зафиксировать измеренное значение среднеквадратическое значение шумов при измерении модуля коэффициента отражения на частоте fi (Statistics Std Dev value): SDqpen-

Из значений: SDshort и SDqpen выбрать максимальные для требуемых участков диапазона частот SDn.

• 7.7.6   Повторить операции пункта 7.7.5 для частот fi.. ft, и определить значения SDo - SDf4. Выбрать максимальные значения SDn для требуемых участков диапазона частот.

• 7.7.7   Повторить операции пунктов 7.7.2 - 7.7.6 для измерительной трассы Saz- Выбрать максимальные значения SDfi для требуемых участков диапазона частот.

• 7.7.8   Установить параметры АЦВ:

• - [PRESET];

• -  [MEAS : Sll (S22)];

• -  [ POWER : Power : 0 dBm ];

• -  [ SETUP : System Config : User Interface : Trailing Digits : Degree : 3 ];

• -  [ FORMAT : unwr Phase ];

• -  [ SWEEP : Sweep Type : CW Mode ];

• -  [ POWER : Bandwidth : 1 kHz ] (для Ц < 100 kHz);

• -  [ POWER : Bandwidth : 10 kHz ] (для f\ 100 kHz);

• -  [ CENTER : CW Frequency : Tn ];

• -  [ SWEEP : Number of points : 201 ];

• -  [ TRACE CONFIG : Trace statistics : Mean/Std Dev/RMS ];

• -  [ SWEEP : Sweep Control : Single : Restart Sweep ];

Подключить к измерительному порту 1 (2) АЦВ нагрузку короткозамкнутую.

Установить параметры АЦВ:

• -  [ SWEEP : Sweep Control: Single : Restart Sweep ];

• -  [ SWEEP : Sweep Control: Single : Restart Sweep ].

Зафиксировать измеренное значение среднеквадратическое значение шумов при измерении фазы коэффициента отражения на частоте fi (Statistics Std Dev value): SDshort -

Подключить к измерительному порту 1 (2) АЦВ нагрузку холостого хода.

Установить параметры АЦВ:

• -  [ SWEEP : Sweep Control : Single : Restart Sweep ]

• -  [ SWEEP : Sweep Control : Single : Restart Sweep ]

Зафиксировать измеренное значение среднеквадратическое значение шумов при измерении фазы коэффициента отражения на частоте fi (Statistics Std Dev value): SDqpen -

Из значений: SDshort и SDqpen выбрать максимальные для требуемых участков диапазона частот SDfl

• 7.7.9   Повторить операции пункта 7.7.8 для частот fj.. ft, и определить значения SD12 - SDf4. Выбрать максимальные значения SDf, для требуемых участков диапазона частот.

• 7.7.10  Повторить операции пунктов 7.7.8 - 7.7.9 для измерительной трассы S22- Выбрать максимальные значения SDf, для требуемых участков диапазона частот.

• 7.7.11  Результаты проверки считать положительными если:

Среднеквадратическое значение шумов измерительной трассы при измерении модуля коэффициента отражения не более, дБ, в диапазонах частот:

• - от 9 кГц до 20 кГц при полосе ПЧ 1 кГц

• - свыше 20 кГц до 100 кГц при полосе ПЧ 1 кГц

• - свыше 100 кГц до 100 МГц при полосе 10 кГц

• - свыше 100 МГц до 8,5 ГГц при полосе 10 кГц

Среднеквадратическое значение шумов измерительной трассы при измерении фазы коэффициента отражения не более, градус, в диапазонах частот:

• - от 9 кГц до 20 кГц при полосе ПЧ 1 кГц

• - свыше 20 кГц до 100 кГц при полосе ПЧ 1 кГц

• - свыше 100 кГц до 100 МГц при полосе 10 кГц

• - свыше 100 МГц до 8,5 ГГц при полосе 10 кГц

7.8 Проверка диапазона установки уровня выходной мощности и относительной погрешности установки и измерения уровня мощности минус 10 дБм

• 7.8.1   Подготовить к работе ваттметр Е4418В с преобразователем измерительным Е4413А в соответствии с его руководством по эксплуатации.

• 7.8.2   При проведении проверки относительной погрешности установки уровня выходной мощности минус 10 дБм и относительной погрешности измерения уровня мощности минус 10 дБм опорным каналом АЦВ в диапазоне частот подключить преобразователь измерительный Е4413А к измерительному порту АЦВ через переход измерительный 3,5мм «розетка» - тип N «вилка» из состава ГЭТ 75 и измерять уровень мощности. Измерения проводить для измерительных портов 1 и 2 АЦВ на следующих фиксированных частотах Цзм: 9 кГц; 50 кГц; 100 кГц; 500 кГц; 1 МГц; 50 МГц; 100 МГц; 500 МГц; 1 ГГц; 2 ГГц; 3 ГГц; (далее для АЦВ R&S ZNB4, ZNB8) 4 ГГц; 4,5 ГГц; (далее для АЦВ R&S ZNB8) 6 ГГц; 8 ГГц; 8,5 ГГц. Последовательность операций описана ниже.

• 7.8.3   Установить параметры АЦВ:

• -  [ PRESET ];

• -  [ MEAS : Wave Quantities : al Source Port 1 ];

• -  [ SWEEP : Sweep Type : CW Mode ];

• -  [ SWEEP : Sweep Params : Number of Points 5 ];

• -  [ POWER : Bandwidth : 100 Hz ];

• -  [ POWER : Power : -10 dBm ];

• -  [ CENTER : CW Frequency : Цзм ];

• -  [ TRACE CONFIG : Trace statistics : Mean/Std Dev/RMS ];

• -  [ SWEEP : Sweep Control: Single : Restart Sweep ].

При смене рабочей частоты изменять параметр [ CENTER : CW Frequency : Цзм ]•

• 7.8.4   Измерить ваттметром уровень выходной мощности на порте АЦВ {Р1изм в дБм). Рассчитать относительную погрешность установки уровня выходной мощности по формуле:

= Pl изм - Руст,

где Руст - установленный уровень мощности минус 10 дБм.

Зафиксировать измеренное значение мощности в опорном канале АЦВ Statistics

Mean values: {Р2изм в дБм). Рассчитать относительную погрешность измерения уровня мощности в опорном канале АЦВ по формуле:

= Р2изм - Руст,

где Руст - установленный уровень мощности минус 10 дБм.

• 7.8.6   Вьшолнить операции пунктов 7.8.4 - 7.8.5 на всех тестовых частотах.

• 7.8.7   Выполнить операции пунктов 7.8.3 - 7.8.6 для измерительного порта 2 АЦВ, установив предварительно параметр [ MEAS : Wave Quantities : а2 Source Port 2 ].

• 7.8.8   При проведении проверки относительной погрешности измерения уровня выходной мощности минус 10 дБм в диапазоне частот подключить кабель СВЧ из комплекта АЦВ к измерительному порту 1 (2) АЦВ. К свободному концу кабеля СВЧ подключить преобразователь измерительный Е4413А через переход измерительный 3,5мм «розетка» - тип N «розетка» из состава ГЭТ 75 и измерить уровень мощности. Отключить преобразователь измерительный Е4413А от кабеля и свободный конец кабеля подключить к порту 2 (1) АЦВ. Измерить уровень мощности в приемнике Ь2 (Ы) АЦВ.

• 7.8.9   Измерения проводить для измерительных портов 1 и 2 АЦВ на следующих фиксированных частотах Цзм: 9 кГц; 50 кГц; 100 кГц; 500 кГц; 1 МГц; 50 МГц; 100 МГц; 500 МГц; 1 ГГц; 2 ГГц; 3 ГГц; (далее для АЦВ R&S ZNB4, ZNB8) 4 ГГц; 4,5 ГГц; (далее для АЦВ R&S ZNB8) 6 ГГц; 8 ГГц; 8,5 ГГц. Последовательность операций описана ниже.

• 7.8.10  Установить параметры АЦВ:

• - [PRESET];

• -  [ MEAS ; Wave Quantities : Ь2 Source Port 1 ];

• - [ POWER : Power : -10 dBm ];

• -  [ SWEEP : Sweep Type : CW Mode ];

• -  [ SWEEP : Sweep Params : Number of Points 5 ];

• -  [ POWER : Bandwidth : 100 Hz ];

• -  [ TRACE CONFIG : Trace statistics : Mean/Std Dev/RMS ];

• -  [ CENTER : CW Frequency : Цзм ]•

При смене рабочей частоты изменять параметр [ CENTER : CW Frequency : Цзм ]•

• 7.8.11  Измерить уровень мощности Р1изм в дБм на выходе кабеля СВЧ с помощью ваттметра. Зафиксировать результат измерений.

• 7.8.12  Отключить преобразователь измерительный Е4413А от кабеля и свободный конец кабеля подключить к порту 2 АЦВ. Зафиксировать измеренное значение мощности в приемнике Ь2 АЦВ Statistics Mean values: {Р2изм в дБм). Рассчитать относительную погрешность измерения уровня мощности в измерительном канале АЦВ по формуле:

= Р2изм - Р1 изм,

• 7.8.13  Выполнить операции пунктов 7.8.11, 7.8.12 на всех тестовых частотах.

• 7.8.14  Вьшолнить операции пунктов 7.8.10 - 7.8.13 для измерительного приемника Ы АЦВ (порт 1), установив предварительно параметр [ MEAS : Wave Quantities : bl Source Port 2 ].

• 7.8.15  При проведении проверки диапазона установки уровня выходной мощности, предварительно, с помощью анализатора цепей векторного Е8364В определяют коэффициент передачи кабеля СВЧ из комплекта АЦВ К^аб в диапазоне рабочих частот АЦВ.

При проведении проверки подключить кабель СВЧ к измерительному порту 1 (2) АЦВ. Свободный конец кабеля подключить к порту 2 (1) АЦВ. Устанавливать значения выходной мощности на измерительном порте 1 (2) АЦВ и измерять уровень мощности приемника Ь2 (bl). Измерения проводить в полном диапазоне частот АЦВ. При проведении проверки последовательно устанавливают значения выходной мощности АЦВ, в диапазоне выходных мощностей АЦВ. Последовательность операций описана ниже.

• 7.8.16  Установить параметры АЦВ:

• -  [ PRESET ];

• -  [ MEAS : Wave Quantities : Ь2 Source Port 1 ];

• -  [ START : Start Frequency: 9 kHz ];

• -  [ SWEEP : Sweep Params : Number of Points 201 ];

• -  [ POWER : Bandwidth : 100 Hz ].

Значение параметра [ POWER : Power : dBm ] изменяют в диапазоне выходных мощностей АЦВ (пункт 7.8.17) с дискретностью около 10 дБ (включают граничные точки диапазона).

После установки уровня выходной мощности при помощи маркера измеряют уровень мощности приемника Ь2 в диапазоне рабочих частот. Результат измерения корректируют, с учетом коэффициента передачи кабеля СВЧ АЦВ К^аб- Измеренное скорректированное значение мощности не должно отличаться от установленного значения на величину более 3 дБ в диапазоне частот от 9 кГц до 50 кГц и на величину более 2 дБ в диапазоне частот от 50 кГц до максимальной частоты АЦВ.

Анализаторы цепей векторные R&S ZNC3, ZNB4. Методика поверки Операции данного пункта повторяют для измерительного приемника Ы, предварительно установив параметр [ MEAS : Wave Quantities : bl Source Port 2 ].

• 7.8.17 Результаты проверки считать положительными, если; Диапазон установки уровня выходной мощности, дБм составляет;

• - для анализаторов цепей векторных R&S ZNC3 без опции «В22»

• - для анализаторов цепей векторных R&S ZNC3 с опцией «В22»

  от минус 10 до 10; от минус 50 до 10;

  Г“”1

  • - для анализаторов цепей векторных R&S ZNB4 и ZNB8 без опции «В22» в диапазонах частот:

  • - от 9 кГц до 100 МГц

  • - свыше 100 МГц до 2,5 ГГц

  • - свыше 2,5 ГГц до 7,5 ГГц

  • - свыше 7,5 ГГц до 8,5 ГГц

  от минус

  от минус

  от минус от минус

  55

  55

  55

  55

  до 10; до 13;

  до 10;

  до 8;

для анализаторов цепей векторных R&S ZNB4 и ZNB8 с опцией «В22» в диапазонах частот:

• - от 9 кГц до 100 МГц

• - свыше 100 МГц до 2,5 ГГц

• - свыше 2,5 ГГц до 7,5 ГГц

• - свыше 7,5 ГГц до 8,5 ГГц

  Относительная погрешность установки уровня мощности минус 10 дБм, дБ не более: в диапазонах частот:

  • -  от 9 кГц до 50 кГц            ±3;

  • -  свыше 50 кГц до 8,5 ГГц      ±2.

  Относительная погрешности измерения уровня мощности минус 10 дБм, дБ не более: в диапазонах частот:

  • -  от 9 кГц до 100 кГц

  • - свыше 50 кГц до 8,5 ГГц

  7.9

  7.9.1

  ±2;

  ±1.

Проверка погрешностей измерений модуля и фазы коэффициента отражения

Проверка погрешностей измерений модуля и фазы коэффициента отражения (далее КО) вьшолняется, после выполнения полной двухпортовой калибровки с использованием набора калибровочных мер ZV-Z270 и кабеля СВЧ ZV-Z191. В процессе проведения калибровки и в процессе последующих измерений, изменение температуры окружающего воздуха не должно быть не более ±1 ^С. Подключение калибровочных и эталонных мер производить с использованием ключа тарированного из набора калибровочных мер.

• 7.9.2 Вьшолнить предустановку АЦВ ([ PRESET ]). Установить значение начальной частоты 9 кГц, полосу пропускания фильтра ПЧ 10 Гц, уровень мощности минус 10 дБм. Установить количество точек таким, чтобы частоты измерений и частоты поверки эталонных мер КО совпадали, для исключения погрешности интерполяции между точками. Создать измерительные трассы для измерения параметров Sn, S22.

  • 7.9.3 двухпортовую АЦВ.

  • 7.9.4

Подключить кабель СВЧ к измерительному порту 2 АЦВ. Выполнить полную калибровку TOSM в соответствии с указаниями руководства по эксплуатации

Выбрать для измерительных трасс Sn и S22 формат отображения «Lin Mag» при измерении модуля КО или формат отображения «Phase» при измерении фазы КО. Последовательность измерения эталонных мер КО описана ниже.

• 7.9.5   Подключить к порту 1 и порту 2 (свободный конец кабеля СВЧ) эталонную меру КО. Вьшолнить автомасштаб измерительных трасс Sn и 822-

• 7.9.6   Определить с помощью маркеров значения модуля Гц и фазы КО (ри в диапазоне рабочих частот в точках поверки эталонной меры.

• 7.9.7   Отсоединить эталонную меру КО, повернуть ее на угол, приблизительно равный 120 градусов, и подключить снова. Определить с помощью маркеров значения модуля /З,- и фазы КО g>2i в диапазоне рабочих частот в точках поверки эталонной меры.

• 7.9.8   Отсоединить эталонную меру КО, повернуть ее на угол, приблизительно равный 120 градусов, и подключить снова. Определить с помощью маркеров значения модуля Fj/ и фазы КО (рз1 в диапазоне рабочих частот в точках поверки эталонной меры.

• 7.9.9   Для каждой из частот поверки определить средние значения измеренных модуля и фазы КО по формулам:

Гизм = {Fj + Г2 + Гз} 13 ;

• 7.9.10  Для каждой из частот поверки фазы КО по формулам:

  ЛГ-=Гизм-Гэт;

^Ризм ^Рэт

• 7.9.11  При определении погрепшостей измерений модуля и фазы КО вьшолнить измерения следуюпщх параметров эталонных мер КО из состава ГЭТ 75:

• - модуля и фазы КО нагрузок короткозамкнутых с соединителями «вилка» и «розетка»;

• - модуля КО аттенюатора с ослаблением 20 дБ:

• - модуля КО отрезка коаксиального волновода 50 Ом с воздущным заполнением;

• - модуля КО отрезка коаксиального волновода 25 Ом с воздущным заполнением (измерения модуля и фазы КО проводят в частотных точках в диапазоне рабочих частот АЦВ, где значение модуля КО приближенно равны минус 4,5 дБ, минус 16 дБ, минус 26 дБ и имеются данные поверки).

• 7.9.12  Результаты проверки считать положительными, если:

Относительные погрешности измерений модуля КО, отн. ед., не более:

• - ±0,02 для модуля КО нагрузок короткозамкнутых;

• - ±0,007 для модуля КО ( Бц ) аттенюатора с ослаблением 20 дБ;

• - ±0,006 для модуля КО ( Sn ) отрезка коаксиального волновода 50 Ом;

• -  ±0,01 для модуля КО (I S111) отрезка коаксиального волновода 25 Ом (КО 4,5 дБ);

• - ±0,007 для модуля КО ( Sn ) отрезка коаксиального волновода 25 Ом (КО 16 дБ);

• - ±0,007 для модуля КО ( Sn ) отрезка коаксиального волновода 25 Ом (КО 26 дБ)

Абсолютные погрешности измерений фазы КО, градус, не более:

• - ±2 для фазы КО нагрузок короткозамкнутых.

7.10 Проверка абсолютных погрешностей измерений модуля и фазы коэффициента передачи

• 7.10.1  Проверка абсолютных погрепшостей измерений модуля и фазы коэффициента передачи далее (КП) выполняется, после выполнения полной двухпортовой калибровки с использованием набора калибровочных мер ZV-Z270 и кабеля СВЧ ZV-Z191. В процессе проведения калибровки и в процессе последуюпщх измерений, изменение температуры окружающего воздуха не должно быть не более±1^С. Подключение калибровочных и эталонных мер производить с использованием ключа тарированного из набора калибровочных мер.

• 7.10.2  Выполнить предустановку АЦВ ([ PRESET ]). Установить значение начальной частоты 9 кГц, полосу пропускания фильтра ПЧ 10 Гц, уровень мощности минус 10 дБм. Установить количество точек таким, чтобы частоты измерений и частоты поверки эталонных мер КП совпадали, для исключения погрешности интерполяции между точками. Создать измерительные трассы для измерения параметров Sn, S21 -

• 7.10.3  Подключить кабель СВЧ к измерительному порту 2 АЦВ. Выполнить полную двухпортовую калибровку TOSM в соответствии с указаниями руководства по эксплуатации АЦВ.

• 7.10.4  Выбрать для измерительных трасс S21 и So формат отображения <с1В Mag» при измерении модуля КП или формат отображения «Phase» при измерении фазы КП. Последовательность измерения эталонных мер КП описывается ниже.

• 7.10.5  Подключить к порту 1 и порту 2 (свободный конец кабеля СВЧ) эталонную меру КП. Выполнить автомасштаб измерительных трасс.

• 7.10.6  Определить с помощью маркеров значения модуля Лц и фазы КП (рц в диапазоне рабочих частот в точках поверки эталонной меры.

• 7.10.7  Отсоединить эталонную меру КП, повернуть ее на угол, приблизительно равный 120 градусов, и подключить снова. Определить с помощью маркеров значения модуля Л21 и фазы КП (p2i в диапазоне рабочих частот в точках поверки эталонной меры.

• 7.10.8  Отсоединить эталонную меру КП, повернуть ее на угол, приблизительно равный 120 градусов, и подключить снова. Определить с помощью маркеров значения модуля Aj,- и фазы КП (psi в диапазоне рабочих частот в точках поверки эталонной меры.

• 7.10.9  Для каждой из частот поверки определить средние значения измеренных модуля и фазы КП по формулам:

Лизм = {Л 1+Л2 +; (р^ = {(Р1-^ (Р2+ (рз}13

• 7.10.10 Для каждой из частот поверки определить абсолютные погрешности измерений модуля и фазы КП по формулам:

~ изм ~          ^(р ~ (Ризм ~ (Рэт

• 7.10.11 При определении абсолютных погрешностей измерений модуля и фазы КП выполнить измерения следующих эталонных мер КП из состава ГЭТ 75:

• - отрезка коаксиального волновода 50 Ом с воздушным заполнением;

• - аттенюатора с номинальным значением ослабления 20 дБ;

• - аттенюатора с номинальным значением ослабления 50 дБ.

• 7.10.12 Результаты проверки считать положительными, если:

Абсолютная погрешности измерений модуля КП, дБ, не более:

• - ±0,07 для отрезка коаксиального волновода 50 Ом с воздушным заполнением;

• - ±0,07 для аттенюатора 20 дБ;

• -  ±0,14 для аттенюатора 50 дБ.

Абсолютная погрешности измерений фазы коэффициента передачи, градус, не более: для отрезка коаксиального волновода 50 Ом с воздушным заполнением; для аттенюатора 20 дБ;

для аттенюатора 50 дБ.

источника и приемника сигнала нескорректированных, направленности измерительных портов нескорректированной

• 7.10.14 Проверку проводят после выполнения полной однопортовой калибровки для каждого из измерительных портов АЦВ с использованием набора калибровочных мер ZV-Z270. В процессе проведения калибровки и в процессе последующих измерений, изменение температуры окружающего воздуха не должно быть не более ±ю С. Подключение калибровочных мер производить с использованием ключа тарированного из набора калибровочных мер.

• 7.10.15 Выполнить предустановку АЦВ ([ PRESET ]). Установить значение начальной частоты 9 кГц, полосу пропускания фильтра ПЧ 10 Гц. Установить количество точек таким, чтобы частоты измерений и частоты поверки эталонных мер КП совпадали, для исключения погрешности интерполяции между точками. Создать измерительные трассы для измерения параметров S12, S21.

• 7.10.16 Выполнить полную двухпортовую калибровку OSM для каждого из измерительных портов АЦВ в соответствии с указаниями руководства по эксплуатации АЦВ.

• 7.10.17 Проверку модулей КО измерительных портов в режиме источника и приемника сигнала нескорректированных, направленности измерительных портов нескорректированной проводят путем измерения модулей корректирующих коэффициентов, полученных после проведения калибровки АЦВ. Графики корректирующих коэффициентов выводятся на экран АЦВ с использованием сервисных функций, представленных в таблице 3 после ввода команды: [ System config : Service fimction : O.l.lO.X.Y.Z ], где параметр O.l.lO.X.Y.Z - значение сервисной функции.

Таблица 3 отображающей значение корректирующего коэффициента, с помощью маркера максимальные значения модуля проверяемого параметра в диапазоне частот.

7.10.19 Результаты проверки считать положительными, если:

Модули коэффициентов отражения измерительных портов в режиме сигнала нескорректированные, дБ, в диапазонах частот не более:

• - в диапазоне частот от 9 кГц до 50 МГц       минус 20

• - в диапазоне частот свыше 50 кГц до 8,5 ГГц минус 30

  приемника

Модули коэффициентов отражения измерительных портов в режиме сигнала нескорректированные, дБ, в диапазонах частот не более:

• - в диапазоне частот от 9 кГц до 50 МГц       минус 10

• - в диапазоне частот свыше 50 кГц до 8,5 ГГц минус 20

Направленность измерительных портов нескорректированная, дБ, в диапазонах частот не более:

• - в диапазоне частот от 9 кГц до 50 МГц       минус 20

• - в диапазоне частот свыше 50 кГц до 8,5 ГГц минус 30

8 Оформление результатов поверки

• 8.1  При положительных результатах поверки оформляют свидетельство о поверке установленного образца. В свидетельство о поверке заносят серийные номера набора калибровочных мер ZV - Z270 и кабеля СВЧ ZV-Z191, с которыми выполнялась поверка АЦВ.

• 8.2  При отрицательных результатах поверки оформляют извещение о непригодности установленного образца.

19
