Государственная система обеспечения единства измерений Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

СОГЛАСОВАНО

Главный метролог

Новиков

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Генераторы сигналов RFSU-FILT

МЕТОДИКА ПОВЕРКИ ПР-14-2021МП г. Москва 2021 г.

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика распространяется на генераторы сигналов RFSU-FILT, изготавливаемые «AnaPico AG», Швейцария, и устанавливает методы и средства первичной и периодических поверок.

Генераторы сигналов RFSU-FILT (далее - генераторы) предназначены для формирования немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 100 кГц до 40 ГТц.

Интервал между поверками 1 год.

Поверка генераторов сигналов RFSU-FILT осуществляться юридическим лицом, аккредитованным на проведение поверки в соответствии с законодательством Российской Федерации в национальной системе аккредитации, в соответствии с его областью аккредитации.

При проведении поверки должна быть обеспечена прослеживаемость поверяемых генераторов к государственным первичным эталонам единиц величин в соответствии с:

  • - Приказом Госстандарта от 31 июля 2018 г. № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты;

  • -  Приказом Росстандарта от 30 декабря 2019 г. № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц.

Для обеспечения реализации методики поверки при определении метрологических характеристик по пунктам 10.1-10.8 применяется метод прямых измерений.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

При проведении первичной и периодической поверок генераторов должны быть выполнены операции, указанные в таблице 1.

Протокол поверки ведется в произвольной форме.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

Периодической поверке

1

2

3

4

1 Внешний осмотр

Раздел 7

да

да

2 Подготовка к поверке и опробование

Раздел 8

да

да

3 Проверка идентификационных данных программного обеспечения

Раздел 9

да

да

4 Определение метрологических характеристик средства измерений

Раздел

10

4 Проверка диапазона рабочих частот и определение относительной погрешности установки частоты выходного сигнала

10.1

да

да

5 Определение погрешности установки уровня выходной мощности

10.2

да

да

6    Определение    относительных    уровней

гармонических,       субгармонических       и

негармонических составляющих в спектре выходного сигнала

10.3

да

да

7 Определение относительной спектральной плотности мощности фазовых шумов выходного синусоидального сигнала

10.4

да

нет

Продолжение таблицы 1

1

2

3

4

8 Определение абсолютной погрешности установки коэффициента амплитудной модуляции

10.5

да

нет

9   Определение   абсолютной   погрешности

установки девиации частоты в режиме частотной модуляции

10.6

да

нет

10 Определение   абсолютной   погрешности

установки девиации фазы в режиме фазовой модуляции

10.7

да

нет

11 Определение уровня ослабления выходной мощности (коэффициента подавления несущей) в паузе между радиоимпульсами при импульсной модуляции

10.8

да

нет

3 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

  • 3.1 При проведении поверки должны применяться средства поверки, указанные в таблицах 2 и 3.

  • 3.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 3.3 Все средства поверки должны быть исправны, поверены, сведения о результатах поверки средств поверки должны быть включены в Федеральный информационный фонд по обеспечению единства измерений.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Тип средства поверки, требуемые характеристики

Раздел 8

Ваттметр поглощаемой мощности СВЧ NRP-Z56.

Частотный диапазон от 0 до 50 ГГц, диапазон измерений мощности от ЗЮ’4 до Г102 мВт, 2 разряд по Приказу Росстандарта № 3461 от 30.12.2019

10.1

Частотомер универсальный CNT-90XL. Диапазон частот измеряемых частот от 100 кГц до 40 ГГц.

Пределы допускаемой относительной погрешности измерения частоты ±2 10'7.

10.2

Преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8487А.

Частотный диапазон от 50 МГц до 50 ГГц, диапазон измерений мощности от -30 до +20 дБм, 2 разряд по Приказу Росстандарта № 3461 от 30.12.2019

10.3, 10.5,

10.6, 10.7,

10.8

Анализатор спектра N9030A.

Используемый частотный диапазон от 10 МГц до 40 ГГц, средний уровень собственных шумов не более -147 дБм, уровень гармонических искажений не более -60 дБн, погрешность измерений уровня ±1,8 дБ, неравномерность шкалы дисплея ±0,1 дБ.

Опция N9064EM0D (AM, ЧМ, ФМ).

10.4

Анализатор фазового шума FSWP26 с опцией В61.

Уровень собственных фазовых шумов при отстройке от несущей на 20 кГц: от -168 до -144 дБн/Гц

10.5, 10.6,

10.7

Измеритель модуляции Boonton 8201.

1 разряд по ГОСТ 8.607-2004; диапазон частот от 0,1 до 2500 МГц

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до 50 °C

±0,25 °C

Цифровой термометр-гигрометр

Fluke 1620А

Давление

от 30 до 120 кПа

±300 Па

Манометр абсолютного давления Testo 511

Влажность

от 10 до 100 %

±2%

Цифровой термометр-гигрометр

Fluke 1620А

Напряжение питающей сети

от 50 до 480 В

±0,2 %

Прибор измерительный универсальный параметров электрической сети DMG 800

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право проведения поверки, непосредственно осуществляющие поверку средств измерений.

  • 4.2  К проведению поверки допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений и применяемых средств.

  • 4.3 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требования правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 5.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по эксплуатации.

6 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха

  • - относительная влажность

  • - атмосферное давление

  • - напряжение питающей сети

  • - частота питающей сети

(23±5) °C; от 5 до 80 %; от 84 до 106 кПа;

(230,0±4,4) В;

(50±1)Гц.

7 ВНЕШНИЙ ОСМОТР

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемых средств измерений следующим требованиям:

  • - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемое средство измерений бракуется и подлежит ремонту.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ
  • 8.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проведение технических и организационных мероприятий по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

  • - проверка наличия действующих свидетельств поверки на основные и вспомогательные средства поверки.

  • 8.2 Средства поверки и поверяемые генераторы должны быть подготовлены к работе и прогреты в течение установленного времени согласно эксплуатационной документации.

  • 8.3 Поверитель должен иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 8.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

  • 8.5 Опробование.

    • 8.5.1 Для проведения опробования подключить выход генератора к ваттметру поглощаемой мощности согласно руководствам по эксплуатации на приборы. Измерения проводить при помощи ваттметра поглощаемой мощности СВЧ NR-Z56.

    • 8.5.2 Провести измерения выходной мощности, устанавливая различные значения мощности (по показаниям ваттметра), изменяя частоту сигнала генератора с шагом не менее 100 МГц.

    • 8.5.3 При опробовании проверить работоспособность жидкокристаллического дисплея, и регуляторов генератора. Режимы работы и функционирование генератора должны соответствовать руководству по эксплуатации.

    • 8.5.4 При измерении уровня выходной мощности не должно быть резких провалов или всплесков показаний ваттметра. При наличии таковых, следует дополнительно определить погрешность установки уровня выходной мощности генератора в этих точках, руководствуясь пунктом 10.2 настоящей методики поверки.

9 ПРОВЕРКА ИДЕНТИФИКАЦИОННЫХ ДАННЫХ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Проверку идентификационных данных программного обеспечения (ПО) генераторов проводить путем вывода на дисплей генератора (внутренне ПО) или на экран монитора персонального компьютера (внешнее ПО) информации о версии программного обеспечения. Версия внутреннего ПО отображается на дисплее генератора при включении, в строке «firmware». Версия внешнего ПО отображается в основном меню программного обеспечения, предварительно установленного на ПК, как показано на рисунке 1.

Результат проверки считать положительным, если номер версии программного обеспечения соответствует данным, приведенным в таблице 4.

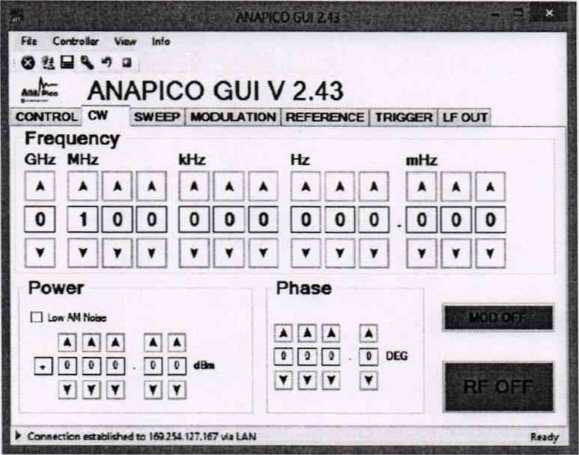

Рисунок 1 - Вид меню внешнего ПО генераторов

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

  • - встроенное

  • - внешнее

firmware

ANAPICO GUI

Номер версии (идентификационный номер ПО)

  • - встроенное

  • - внешнее

не ниже 0.4.100 не ниже 2.111

  • 10 ОПЕРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

10.1 Проверка диапазона рабочих частот и определение относительной погрешности установки частоты

Проверку диапазона рабочих частот и определение относительной погрешности установки проводить при помощи частотомера универсального CNT-90XL с опцией 40G (далее -частотомер).

  • 10.1.1 Подготовить к работе генератор и частотомер соответствии с руководствами по эксплуатации на них.

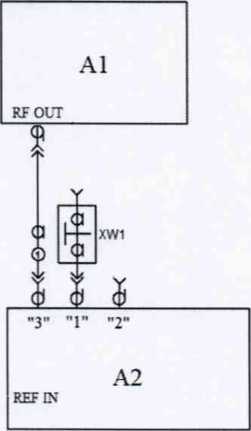

  • 10.1.2 Собрать измерительную схему, приведенную на рисунке 2. Подключение выхода генератора осуществлять ко входу 3 или 1 частотомера в зависимости от измеряемой частоты.

  • 10.1.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

  • 10.1.4 Установить значение фиксированной частоты 100 кГц и уровень выходной мощности минус 10 дБм.

  • 10.1.5 Измерить выходную частоту генератора /изм (Гц) с помощью частотомера. Зафиксировать результат измерений.

  • 10.1.6 Повторить измерения для частот сигнала: 10, 100, 1000, 3000, 6000, 12000, 20000, 26000, 33000, 40000 МГц (значение измеряемой частоты ограничивается верхним пределом частоты модификации генератора).

  • 10.1.7 Выключить генерацию СВЧ мощности.

  • 10.1.8 Рассчитать относительную погрешность установки частоты 8/ по формуле:

8/= (/уст-/изм)//изм,                                    (1)

где /изм - измеренное значение частоты, Гц;

/уст-установленное значение частоты, Гц.

  • 10.1.9 Результаты поверки считать положительными, если относительная погрешность установки частоты df не превышает ±1-10'6.

А1- испытуемый генератор; А2 - частотомер;

XW1 - переход 3,5 мм или 2,92, розетка - BNC, вилка (используется при подключении выхода генератора ко входу 1 или 2 частотомера);

1 - кабель с соединителями SMA(3,5 мм) или К(2,92) (в зависимости от модификации генератора), вилка Рисунок 2 - Схема определения погрешности установки частоты

10.2 Определение погрешности установки уровня выходной мощности

проводить при помощи преобразователя измерительного термоэлектрического ваттметров поглощаемой мощности N8487А (далее - ваттметр).

  • 10.2.1 Провести калибровку преобразователя ваттметра вместе с переходником от внутреннего калибратора ваттметра согласно инструкции по эксплуатации. Собрать измерительную схему, приведенную на рисунке 3.

  • 10.2.2 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

  • 10.2.3 Установить значение фиксированной частоты 50 МГц и уровень выходной мощности +13 дБм.

  • 10.2.4 Измерить уровень выходной мощности генератора с помощью ваттметра. Зафиксировать показания ваттметра Рв (дБм).

  • 10.2.5 Повторить измерения уровня выходной мощности, устанавливая на генераторе значения из ряда: -15 и 0 дБм.

  • 10.2.6 Повторить измерения по п.п. 10.2.5 - 10.2.7 для значений частот сигнала с выхода генератора, устанавливаемых из ряда: 100, 1000, 2000, 4000, 6000, 6300, 10000, 12750, 20000, 20500, 26000, 26400, 30000, 35000, 36000, 40000 МГц (значение устанавливаемой частоты ограничивается верхним пределом частоты модификации генератора). На каждой частоте произвести измерения уровня выходной мощности, устанавливая на генераторе значения из ряда: -15, 0, +13 дБм (для частот сигнала до 20 ГГц включ.) или +10 дБм (для частот сигнала св. 20 ГГц).

  • 10.2.7 Выключить генерацию СВЧ мощности.

  • 10.2.8 Рассчитать погрешность установки уровня выходной мощности, 5Руст, дБ, для каждой частоты и уровня мощности, по формуле:

ЗРуст = Руст- Рв,                               (2)

где Руст- установленное на генераторе значение выходной мощности, дБм.

  • 10.2.9 Результаты поверки считать положительными, если абсолютная погрешность установки уровня выходной мощности, рассчитанная по формуле (2) не превышает допускаемых пределов, приведенных в таблице 5.

Таблица 5 - Пределы допускаемой абсолютной погрешности установки уровня выходной мощности сигнала

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки уровня выходной мощности сигнала, дБ

- в диапазоне частот от 50 МГц до 6 ГГц включ.

±1,0

- в диапазоне частот св. 6 ГГц до 12,75 ГГц включ.

±1,2

- в диапазоне частот св. 12,75 ГГц до 20 ГГц включ.

±1,0

- в диапазоне частот св. 20 ГГц до 35 ГГц включ.

±1,3

- в диапазоне частот св. 35 ГГц до 40 ГГц включ.

±1,5

(при уровне выходной мощности от -15 дБм до Ртах)

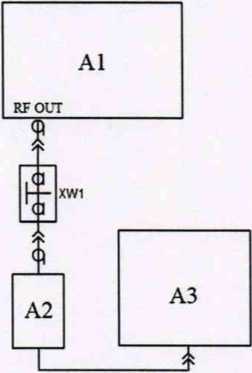

AI - испытуемый генератор; А2 - преобразователь измерительный ваттметра;

АЗ - блок измерительный ваттметра;

XW1 - переход 2,4 мм, розетка - SMA(3,5 мм) или К(2,92) (в зависимости от модификации генератора), вилка Рисунок 3 - Схема для определения погрешности установки уровня выходной мощности

  • 10.3 Определение относительных уровней гармонических, субгармонических и негармонических составляющих в спектре выходного сигнала проводить при помощи анализатора сигналов N9030A (далее - анализатор спектра).

    • 10.3.1 Подготовить к работе генератор и анализатор спектра согласно руководству по эксплуатации на них.

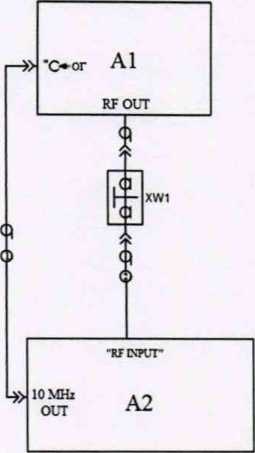

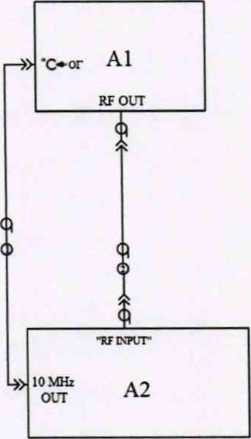

    • 10.3.2 Собрать схему измерений в соответствии с рисунком 4.

    • 10.3.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

    • 10.3.4 Установить значение фиксированной частоты F равным 10 МГц и уровень выходной мощности +5 дБм.

    • 10.3.5 В меню генератора включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

    • 10.3.6 Провести измерения относительного уровня составляющих спектра выходного сигнала генератора с помощью анализатора спектра. При измерении субгармонических и негармонических составляющих следует установить уровень мощности на генераторе +10 дБм. Также, при измерении, следует учесть неравномерность амплитудно-частотной характеристики используемого кабеля.

На анализаторе спектра установить:

  • - опорный уровень = уровню мощности с выхода генератора,

  • - полоса пропускания: 100 Гц,

  • - полоса обзора: 10 МГц,

-усреднение: 10

Измерения гармонических составляющих проводить в автоматическом режиме с помощью функции измерений гармоник в анализаторе.

Для измерений субгармонических составляющих поочередно производить настройку на частоту основной гармоники и частоты субгармонических составляющих:

  • - определить уровень основной гармоники выходного сигнала Lor, дБм;

  • - определить уровни:

Lcr - субгармонических составляющих на частотах Fcr=(l/n) F4 дБм; Lr - гармонических составляющих на частотах Fr=nF, дБм;

Ьнг - негармонических составляющих на частотах, отличных от Fcr, и Fr (при обнаружении таковых), дБм;

где ле[2;3] - натуральные числа.

  • 10.3.7 Вычислить относительные уровни каждой из составляющих, дБн, по формулам:

ДЬсг = Lcr - Lor,

ALr = Lr-Lor,

ALHr = LHr - Lor.

  • 10.3.8 Повторить 10.3.4 - 10.3.7 для частот 100, 500, 1000, 2000, 4000, 5000, 6000, 10000 и 20000 МГц. При измерении субгармонических и негармонических составляющих, дополнительно провести измерения на частотах 26 ГГц и 40 ГГц (значение устанавливаемой частоты ограничивается верхним пределом частоты модификации генератора).

  • 10.3.9 Выключить генерацию СВЧ мощности на выходе генератора.

Результаты поверки считать положительными, если относительные уровни гармонических, субгармонических и негармонических составляющих не превышают значений, приведенных в таблице 6.

Таблица 6 - Параметры спектра выходного сигнала

Наименование характеристики

Значение

Относительный уровень гармонических составляющих (2-я и 3-я гармоники) спектра выходного сигнала, дБн, не более

  • - в диапазоне частот от 10 МГц до 1 ГГц включ.

  • - в диапазоне частот св. 1 ГГц до 20 ГГц

(при уровне выходной мощности +5 дБм)

-30

-50

Относительный уровень субгармонических составляющих спектра выходного сигнала, дБн, не более

  • - в диапазоне частот от 100 кГц до 5 ГГц включ.

  • - в диапазоне частот св. 5 до 20 ГГц включ.

  • - в диапазоне частот св. 20 до 40 ГГц включ.

(при уровне выходной мощности +10 дБм)

-65

-60

-55

Относительный уровень негармонических составляющих спектра выходного сигнала при отстройке от несущей более 10 кГц, дБн, не более

  • - в диапазоне частот от 100 кГц до 5 ГГц включ.

  • - в диапазоне частот св. 5 до 10 ГГц включ.

  • - в диапазоне частот св. 10 до 20 ГГц включ.

  • - в диапазоне частот св. 20 до 40 ГГц включ.

(при уровне выходной мощности +10 дБм)

-85

-80

-70

-66

Al - испытуемый генератор; А2 - анализатор спектра; XW1 - переход 2,4 мм, вилка - SMA(3,5 мм) или К(2,92) (в зависимости от модификации генератора), вилка;

  • 1 - кабель с соединителями BNC, вилка;

  • 2 - кабель с соединителями 2,4, розетка.

Рисунок 4 - Схема для определения относительного уровня составляющих спектра выходного сигнала и параметров модулированных сигналов

10.4 Определение относительной спектральной плотности мощности фазовых шумов выходного синусоидального сигнала

проводить при помощи анализатора фазового шума FSWP26.

  • 10.4.1 Подготовить к работе анализатор фазового шума FSWP26 согласно руководству по эксплуатации на него.

  • 10.4.2 Собрать измерительную схему, приведенную на рисунке 5.

А1 - испытуемый генератор; А2 - анализатор фазового шума FSWP26;

1 - кабель с соединителями BNC, вилка; 2 - кабель с соединителями 3,5, вилка.

Рисунок 5 - Схема для измерений относительной спектральной плотности мощности фазовых шумов выходного синусоидального сигнала

  • 10.4.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

  • 10.4.4 Установить на генераторе:

  • - значение фиксированной частоты F равным 500 МГц;

  • - уровень выходной мощности: максимальный;

  • 10.4.5 Установить на анализаторе фазового шума FSWP26:

  • - режим работы: измерение спектральной плотности мощности фазовых шумов;

  • - разрешение полосы пропускания (Res BW) 1 %

  • - усреднение («avg factor»): 5;

  • - усреднение («Averaging»): Вкл;

  • - корреляция («согг factor»): 100;

  • - ослабление входного аттенюатора: 0 дБ.

  • 10.4.6 Провести измерения относительной спектральной плотности мощности фазовых шумов выходного синусоидального сигнала с помощью анализатора фазового шума FSWP26 на частотах несущей, приведенных в таблице 7, для значения отстройки 20 кГц.

  • 10.4.7 Выключить генерацию СВЧ мощности на выходе генератора.

  • 10.4.8 Результаты поверки считать положительными, если относительная спектральная плотность мощности не превышает значений, приведенных в таблице 7.

Таблица 7 - Характеристика фазового шума

Наименование характеристики

Значение

Уровень однополосного фазового шума при максимальном уровне выходной мощности, дБн/Гц, не более

- при отстройке от несущей 20 кГц, на частотах несущей:

500 МГц

-143

1 ГГц

-140

2 ГГц

-134

ЗГГц

-131

4 ГГц

-126

6 ГГц

-124

10 ГГц

-120

20 ГГц

-115

10.5 Определение абсолютной погрешности установки коэффициента амплитудной модуляции

проводить при помощи измерителя модуляции Boonton 8201 в диапазоне частот до 2,5 ГГц и анализатора спектра N9030A в диапазоне частот св. 2,5 ГГц.

  • 10.5.1  Подготовить к работе измеритель модуляции согласно руководству по эксплуатации на него.

  • 10.5.2 Собрать схему измерений в соответствии с рисунком 6.

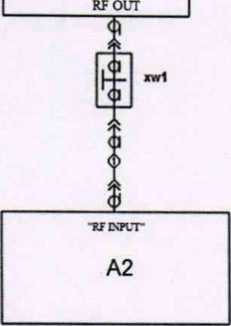

А1

Al - поверяемый синтезатор; А2 - измеритель модуляции; XW1 - переход К(2,92) или SMA, вилка - N, розетка;

1 - кабель с соединителями N, вилка.

Рисунок 6 - Схема для определения параметров режимов AM, ЧМ и ФМ

  • 10.5.3 Установить на генераторе параметры по умолчанию. Установить значение фиксированной частоты F равным 1 ГГц и уровень выходной мощности ОдБм. Включить на генераторе амплитудную модуляцию со следующими параметрами:

  • - тип модулирующего сигнала: синус;

  • - частота модулирующего сигнала /«мод: 1 кГц;

  • - глубина амплитудной модуляции Кусг. 10 %.

  • 10.5.4 Провести измерения коэффициента амплитудной модуляции, устанавливая на генераторе значения из ряда: 10 %, 50 % и 80 % на частотах сигнала 1 ГГц и 2,5 ГГц.

  • 10.5.5 Подготовить к работе анализатор спектра согласно руководству по эксплуатации на него.

  • 10.5.6 Собрать схему измерений в соответствии с рисунком 4.

  • 10.5.7 Установить значение фиксированной частоты F равным 6 ГГц и уровень выходной мощности 0 дБм.

  • 10.5.8 В программе управления генератора включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

  • 10.5.9 Включить на генераторе амплитудную модуляцию со следующими параметрами:

  • - тип модулирующего сигнала: синус;

  • - частота модулирующего сигнала /«мод: 1 кГц;

  • - глубина амплитудной модуляции Куст. 10 %.

  • 10.5.10 Установить на анализаторе спектра:

  • - режим работы: измерение параметров амплитудной модуляции;

  • - центральная частота: F, равная 10 МГц;

  • - полоса обзора (Span): 50 кГц;

  • - полоса анализа (BW-Channal BW): 50 кГц;

-фильтр нижних частот (Meas Setup-Filter-Low pass Filter): 3 кГц.

  • 10.5.11 Провести измерения коэффициента амплитудной модуляции, устанавливая на генераторе значения из ряда: 10 %, 50 % и 80 %.

  • 10.5.12 Поочерёдно повторить пункт 10.5.8 - 10.5.11 для частот сигнала 10 ГГц, 26 ГГц, 40 ГГц (значение устанавливаемой частоты ограничивается верхним пределом частоты модификации генератора).

  • 10.5.13 Выключить генерацию СВЧ мощности на выходе генератора.

  • 10.5.14 Абсолютную погрешность установки коэффициента амплитудной модуляции вычислить по формуле:

А =Хуст-Хизм

(6),

где Хуст - значение, установленное на поверяемом генераторе;

Хизм -показания измерителя модуляции или анализатора спектра.

Результаты поверки считать положительными, если максимальная абсолютная погрешность установки коэффициента амплитудной модуляции не превышает значений, приведенных в таблице 8.

Таблица 8

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки Кам, %

(при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм)

±(0,01Кам+5)

10.6 Определение абсолютной погрешности установки девиации частоты в режиме частотной модуляции

проводить при помощи измерителя модуляции Boonton 8201 в диапазоне частот до 2,5 ГГц и анализатора спектра N9030A в диапазоне частот св. 2,5 ГГц.

  • 10.6.1 Собрать схему измерений в соответствии с рисунком 6.

  • 10.6.2 Установить на генераторе параметры по умолчанию. Установить значение фиксированной частоты F равным 1 ГГц и уровень выходной мощности ОдБм. Включить на генераторе частотную модуляцию со следующими параметрами:

  • - тип модулирующего сигнала: синус;

  • - частота модулирующего сигнала Гмод: 1 кГц;

  • - девиация частоты АЕуст: 5 кГц.

  • 10.6.3 Провести измерения девиации частоты, устанавливая на генераторе значения девиации частоты Бд из ряда: 5 кГц, 50 кГц, 100 кГц и 400 кГц на частоте сигнала 1 ГГц и

  • 2,5 ГГц.

  • 10.6.4 Собрать схему измерений в соответствии с рисунком 4.

  • 10.6.5 Установить значение фиксированной частоты F равным 6 ГГц и уровень выходной мощности 0 дБм.

  • 10.6.6 В программе управления генератора включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

  • 10.6.7 Включить на генераторе частотную модуляцию со следующими параметрами:

  • - тип модулирующего сигнала: синус;

  • - частота модулирующего сигнала /«мод: 1 кГц;

  • - девиация частоты AFyct: 5 кГц

  • 10.6.8 Установить на анализаторе спектра:

  • - режим работы: измерение параметров частотной модуляции;

  • - центральная частота: F=10 МГц;

  • - полоса обзора: FaM-AFyct;

  • - полоса анализа (BW-Channal BW): /*в\у=4Д/*уст;

-фильтр нижних частот (Meas Setup-Filter-Low pass Filter): 15 кГц.

  • 10.6.9 Провести измерения девиации частоты, устанавливая на генераторе значения из ряда: 5 кГц, 50 кГц, 100 кГц и 400 кГц.

  • 10.6.10 Поочерёдно повторить пункт 10.6.5 - 10.6.9 для частот сигнала 10 ГГц, 26 ГГц, 40 ГГц (значение устанавливаемой частоты ограничивается верхним пределом частоты модификации генератора).

  • 10.6.11 Выключить генерацию СВЧ мощности на выходе генератора.

  • 10.6.12  Абсолютную погрешность установки девиации частоты вычислить по формуле (6).

Результаты поверки считать положительными, если максимальная абсолютная погрешность установки девиации частоты не превышает значений, приведенных в таблице 9.

Таблица 9

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки девиации частоты, Гц (при частоте модулирующего сигнала 1 кГц, уровне выходной мощности 0 дБм и индексе ЧМ более 0,2)

±(0,05Тд+20)

10.7 Определение абсолютной погрешности установки девиации фазы в режиме фазовой модуляции

проводить при помощи измерителя модуляции Boonton 8201 в диапазоне частот до 2,5 ГГц и анализатора спектра N9030A в диапазоне частот св. 2,5 ГГц.

  • 10.7.1 Собрать схему измерений в соответствии с рисунком 6.

  • 10.7.2 Установить на генераторе параметры по умолчанию. Установить значение фиксированной частоты F равным 1,25 ГГц и уровень выходной мощности 0 дБм. Включить на генераторе фазовую модуляцию со следующими параметрами:

  • - тип модулирующего сигнала: синус;

  • - частота модулирующего сигнала /чиод: 1 кГц;

  • - девиация фазы ЫЭуст. 10 рад.

  • 10.7.3 Провести измерения девиации фазы, устанавливая на генераторе значения девиации фазы 0д из ряда: 5 рад, 10 рад, 37,5 рад на частотах сигнала 1,25 ГГц и 2,5 ГГц.

  • 10.7.4 Собрать схему измерений в соответствии с рисунком 4.

  • 10.7.5 Установить значение фиксированной частоты F равным 6 ГГц и уровень выходной мощности 0 дБм.

  • 10.7.6 В программе управления генератором включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

  • 10.7.7 Включить на генераторе фазовую модуляцию со следующими параметрами:

  • - тип модулирующего сигнала: синус;

  • - частота модулирующего сигнала Т^мод: 1 кГц;

  • - девиация фазы Л0усг 10 рад.

  • 10.7.8 Установить на анализаторе сигналов:

  • - режим работы: измерение параметров фазовой модуляции;

  • - центральная частота: F, равная 10 МГц;

  • - полоса обзора: 25 кГц

  • 10.7.9 Провести измерения девиации фазы, устанавливая на генераторе значения из ряда: 10 рад, 100 рад, 150 рад.

  • 10.7.10 Поочерёдно повторить пункт 10.7.5 - 10.7.9 для частот сигнала 10 ГГц и 20 ГГц. Измерения девиации фазы провести в точках: 10 рад, 100 рад, 150 рад, 300 рад.

  • 10.7.11 Выключить генерацию СВЧ мощности на выходе генератора.

  • 10.7.12   Абсолютную погрешность установки девиации фазы вычислить по формуле (6).

Результаты поверки считать положительными, если максимальная абсолютная погрешность установки девиации фазы не превышает значений, приведенных в таблице 10.

Таблица 10

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки девиации фазы, рад

(при частоте модулирующего сигнала 1 кГц, девиации фазы не более N 80 и уровне выходной мощности 0 дБм)

±(0,05-©д+0,01)

10.8 Определение уровня ослабления выходной мощности (коэффициента

подавления несущей) в паузе между радиоимпульсами при импульсной модуляции
  • 10.8.1  Подготовить к работе анализатор спектра согласно руководству по эксплуатации на него.

  • 10.8.2 Собрать схему измерений в соответствии с рисунком 4.

  • 10.8.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

  • 10.8.4 Установить значение фиксированной частоты F равным 10 МГц и уровень выходной мощности +5 дБм.

  • 10.8.5 В программе управления генератора включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

  • 10.8.6 Включить на генераторе импульсную модуляцию «Внешний источник модуляции».

  • 10.8.7 Включить инверсию внешнего модулирующего сигнала (переключатель «Инверсия внешнего сигнала» в положении включено).

  • 10.8.8 Установить на анализаторе спектра:

  • - центральная частота: F;

  • - полоса обзора: 1 МГц;

  • - разрешение по частоте: 1 кГц;

  • - опорный уровень: 5 дБм.

  • 10.8.9 Провести измерения уровня сигнала в импульсе (Pon).

  • 10.8.10 Выключить инверсию внешнего модулирующего сигнала (переключатель «Инверсия внешнего сигнала» в положении выключено).

  • 10.8.11 Провести измерения уровня сигнала в паузе между импульсами (Poff).

  • 10.8.12 Поочерёдно повторить п.п. 10.8.9 - 10.8.11 для частот 400, 3000, 7000, 8000, 26000, 40000 МГц (значение устанавливаемой частоты ограничивается верхним пределом частоты модификации генератора).

  • 10.8.13 Вычислить уровень ослабления выходной мощности по формуле:

ДР-Pon -Poff

(8)

  • 10.8.14 Выключить генерацию СВЧ мощности на выходе генератора.

Результаты поверки считать положительными, если измеренное значение уровня ослабления выходной мощности в паузе между импульсами превышает:

80 дБ - в диапазоне частот от 100 кГц до 7 ГГц включ.,

70 дБ - в диапазоне частот св. 7 ГГц до 40 ГГц включ.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

При подтверждении соответствия генераторов метрологическим требованиям руководствуются процедурами, описанными в разделе 10.

Генераторы считать соответствующими метрологическим требованиям при положительных результатах поверки, установленных в разделе 10.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений или выдается извещение о непригодности.

Начальник отдела испытаний АО «ПриСТ»

С.А. Корнеев

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
