Руководство по эксплуатации «Вольтметр универсальный В7-16А» (2.710.000 ТО)

f

ТЕХНИЧЕСКОЕ ОПИСАНИЕ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

адт2.710.000 ТО

Альбом № 1

1982

• 9. Горят цифры «1999» независимо от положения органов управления.

• 10. При измерении напряжения переменного тока вольтметр индицирует нули.

• 11. Напряжение на выходе стабилизированного источника отсутствует или гораздо меньше номинальной величины и не регулируется. Величина напряжений па выходе ставили затора больше соответствующего поминала выходного напряжения.

• 12. Напряжение на выходе стабилизированного источника равно напряжению на его входе и при изменении напряжения питающей сети нс стабилизируется.

• 13. Напряжение на выходе стабилизированного источника минус 12,6 В равно номинальному значению, но величина нестабильности от изменения сети ниже нормы.

• 14. Напряжение на выходе стабилизированного источник а + 12,6 В при изменении величины напряжения питающей сети не стабилизируется.

• 15. На выходе ИКН калибровочное напряжение отсутствует.

Неисправно устройство логическое в блоке (атд2.208.000).

Вышел из строя преобразователь напряжения (атд2.204.000).

Выход из строя регулирующего элемента стабилизатора. Выход из строя транзистора усилителя постоянного тока.

’ Выход из строя регулирующего элемента стабилизатора.

Выход из строя транзистора усилителя постоянного тока.

Выход из строя стабилизатора тока коллектора транзистора усилителя постоянного тока.

Выход пжстроя источника минус 12,6 В.

Выход из строя транзистора усилителя постоянного тока.

Выход из строя выпрямителя схемы НКН.

Выход из строя параметрического стабилизатора.

Выход из строя схемы стабилизации.

• 13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 13. 1. Профилактические работы

• 13. I. I. Профилактические работы должны производиться лицами, непосредственно эксплуатирующими данный вольтметр.

Необходимые профилактические проверки и их периодичность указаны в таблице 7.

Таблица 7

Содержание работы                     Периодичность

• 13. 1.2. Проверка вольтметра производится при напряжении сети (220 + 22) В частоты (50±0,5) Гц или (115 + 5,7) В или (220+11) В частотой (400± 12) Гц с содержанием гармоник до 5%

• 13. 1. 3. Проверка работоспособности вольтметра производится согласно подразделу 9. 2.

• 13. 1. 4. Проверка напряжений блока питания +12,6 В, минус 42,6 В и т. д. производится вольтметром класса 0,5 на контрольных гнездах блока питания, размещенных на задней стенке прибора. Напряжение должно соответствовать ряду: минус (12,6 + 0.6) В; ( + 12,6+0,6) В; (+5+0.1) В; ( + 200+10) В. >      13. 1. 5. Перечень элементов с ограниченным сроком служ

бы (менее 5000 часов) приведен в приложении 5.

• 14. ПОВЕРКА ВОЛЬТМЕТРА

Настоящий раздел устанавливает методы и средства поверки вольтметра В7-16А при эксплуатации, хранении и выпуске из ремонта.

Периодичность поверки — один раз в 12 месяцев.

• 14. I. Операции и средства поверки

При проведении поверки должны производиться операции и применяться средства поверки, указанные в таблице 8.

10 В эфф, 30 В эфф. 50 В эфф, 70 В эфф, 90 В эфф частотой 400 Гц на пределе «100».

1000 В эфф (300) частотой 20,  45,

400,   1000,   5000,

10000, 20000 Гц на пределе «1000».

Примечания. I. Вместо указанных в таблице 8 образцовых и вспомогательных средств поверки разрешается применять' другие аналогичные меры и измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

2. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о Государственной или ведомственной поверке.

• 14. 1. 1. Необходимые при поверке основные технические характеристики на образцовые и вспомогательные средства поверки указаны в таблице 9.

  Наименование средства поверки	Основные технические характеристики средства поверки		Рекомендуемое средство поверки (тип)	Примечание
  	пределы измерения	погреш ность
  1	2	3	4	5
  Потенциометр постоянного тока	Измеряемое напряжение 0—2,12111 В	0,005%	Р363-3
  Делитель напряжения	Входное напряжение не более 1 000 В	0,005%	Р35
  Элемент нормальны."!, насыщенный	Ubux = = 1,01850—1,0187 В при t°C=20	0,005 %	ПЭ-65
  Магазин сопротивлений	0,01—105 Ом	0,05%	МСР-63
  Магазин сопротивлений	104- -108 Ом	0,05%	Р4002
  Прибор для поверки вольтметров переменного тока	=300 мкВ 100 В 1вых=20Гц 100 кГц	не более 0,2%	В1-9
  Вольтметр компенсационный	U~=20- 10-3—Ю0 В 1=20 Гц-1 ГГц	0,2и_4%	ВЗ-24 (ВЗ-49)
  Генератор сиги а л о в высокочастотный Генератор сигн а л о в высоковольтный   ,	U=0.1 мкВ—1 В Г=0,01-50 МГц Ивых макс=100В 1 = 0,1—30МГц		Г4-93 Г4-118	Служит источником ВЧ сигналов »»
  Источник пита н и я постоянного тока	Пвых = 100 В		Б5-13
  Элемент сухой	Значение э. д. с равно 100 В		10О--АМГЦ--У-190V	Служит источником напряжения постоянного тока
  Автотрансформ а т о р лабораторный	Мощность 500 ВА		PH0- -250-2
  Вольтметр Усилитель напряжения переменного тока до 1000 В	Пределы измерений 0—75—150—200— -600 В	не более 0,3%	Э515/3 Я1 В-22

• 14. 2. Условия поверки и подготовка к ней

• 14. 2. 1. При проведении операций поверки должны соблюдаться следующие условия:

• — температура окружающего воздуха (293±5) К [( + 20± ±5) °C];

• — относительная влажность (65±15)%;

• — атмосферное давление (М00±4) кПа (750 мм рт. ст.);

• — напряжение питающей сети (220±4,4) В частотой (50±0,5) Гц и содержанием гармоник до 5%.

• 14. 2. 2. Подготовка к поверке.

Перед проведением операций поверки необходимо ознакомиться с разделом 8 и выполнить подготовительные работы согласно подраздела 10. 1.

14. ,3. Проведение поверки

14. 3. 1. Внешний осмотр.

При проведении внешнего осмотра должны быть проведены все требования по п. 7 и установлено соответствие вольтметра следующим требованиям:

• — все надписи да вольтметре должны быть четкими и ясными;

• — органы управления должны действовать плавно и обеспечивать надежность фиксации;

• — гнезда и розетки должны быть чистыми;

• — соединительные кабели должны быть исправными;

• — все покрытия должны быть прочными, ровными, без царапин и трещин, обеспечивать защиту от коррозии.

Вольтметры, имеющие дефекты, бракуются и направляются в ремонт.

14. 3. 2. Опробование.

Опробование работы вольтметра производится по п. 9. 2 для оценки его исправности. Неисправные вольтметры бракуются и направляются в ремонт.

14. 3. 3. Определение метрологических параметров:

а) величина выходного напряжения И КН определяется методом сравнения.

Определение величины выходного напряжения ИКН проводится в следующей последовательности:

• — собрать схему в соответствии с рис. 9;

подготовить приборы к измерениям согласно их инструкциям по эксплуатации;

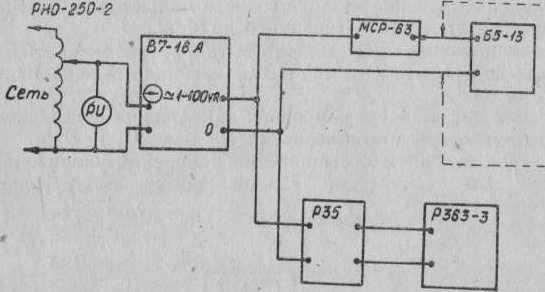

Рис. 9. Схема электрическая структурная определения значения калибровочного напряжения.

PU — вольтметр Э515/3.

• — подготовить поверяемый вольтметр к работе по методике п. п. 9. 2. 1-9. 2. 9;

• — установить переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «10»;

• — установить ручку потенциометра «    » в среднее по

ложение;

• — установить переключатель «РОД РАБОТЫ» в положение «U-0S».

• — на входе поверяемого вольтметра и делителя типа Р35 с помощью источника напряжения типа Б5-13 установить напряжение 9,1 ±0,5 В;

• — произвести измерение потенциометром Р363-3 с точностью до 0,01 мВ (без учета делителя Р35);

• — ручкой потенциометра «▼ » установить па индикаторном табло показание, соответствующее границе перехода напряжения, равное измеренному напряжению потенциометром Р363-3 с точностью до 0,1 мВ и соседнего с ним, меньшего на единицу счета. При повторных отсчетах (число отсчетов должно быть 10—20) измеренное напряжение, округленное до 0,1 мВ, и число, меньшее на единицу от измеренного, должно появляться примерно с одинаковой частотой.

Например, если величина измеренного напряжения равна 9,0645 В, то с одинаковой частотой должны появляться числа 9,064 и 9,065;

■ переключатель «РОД РАБОТЫ» установить в положение « ▼ ». при этом па индикаторном табло должна установиться величина напряжения, близкая по величине к значенйю, указанному на шильдике;

• — за величину калибровочного напряжения принимаем максимальную величину, которая индицирует на индикаторном табло равновероятно при повторных 10—20 измерениях;

• — измеренное/значение калибровочного напряжения занести в формуляр и на шильдик поверяемого прибора.

Входное напряжение ИКН должно быть в пределах 9,1 ±0,5 В и отличаться не более чем на ±2 мВ от указанного на шильдике за 2000 часов.

б) основная погрешность измерения напряжения постоянного тока определяется,методом сравнения.

Определение основной погрешности измерения напряжения постоянного тока на пределе «1» провоДится в следующей поеледов а тельности:

• — собрать схему в соответствии с рис. 10;

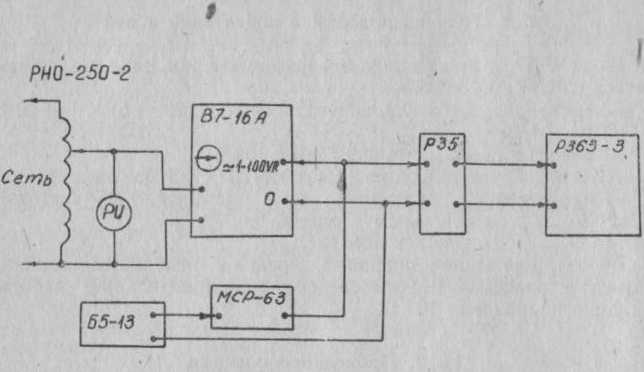

  Рис. 10. Схема электрическая структурная, определения основной погрешности измерения напряжения постоянного тока на поддиапазоне «1».

  РН0-250-2



• — подготовить приборы согласно их инструкциям по эксплуатации;

• — установить на вольтметре переключатель «РОД РАБОТЫ» в положение «U-0S», переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» — в положение «Г»;

• — подать на вход вольтметра «     — 100 VR» кабелем

напряжения, указанные в табл. 10, и произвести измерения каждого значения;

• — поменять полярность измеряемого напряжения и произвести измерения тех же значений напряжений.

Определение основной погрешности измерения напряжения постоянного тока на пределах «10», «100», «1000» проводится в следующей последовательности:

• — собрать схему в соответствии с рис. 11;

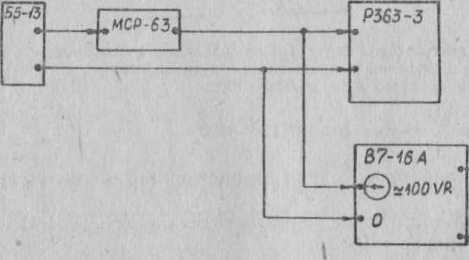

Рис. И. Схема электрическая структурная определения основной погрешности измерения напряжения постоянного тока на пределах «10», «100», «1000».

PU - ■ вольтметр Э515/3;

G — батарея сухих элементов 100-АМГЦ-У—190 ч.

• — подготовить приборы согласно их инструкций по эксплуатации;

• — установить па вольтметре переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «10»;

• — подать на вход вольтметра «(♦)=* 100 VR» кабелем напряжения, указанные в табл. 16, и произвести измерения каждого значения;

установить на вольтметре переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «100»;

• — подать на вход вольтметра « <♦)— Ю0 VR» кабелем напряжения, указанные в табл. 10, и произвести измерения каждого значения.

погрешность вольтметра принимается большая по модулю из двух разностей, определенных по формуле:

A=|Ux—U'o] A~|Ux—U"o|

где Л — погрешность измерения вольтметра в проверяемой точке;

в) основная погрешность измерения напряжения переменного тока определяется метолом сравнения с мерой.

Определение основной погрешности измерения напряжения переменного тока при времени преобразования 20 или 100 мс на пределах «1», «10», «100» проводится в следующей последовательности:

— собрать схему в соответствии с рис. 12;

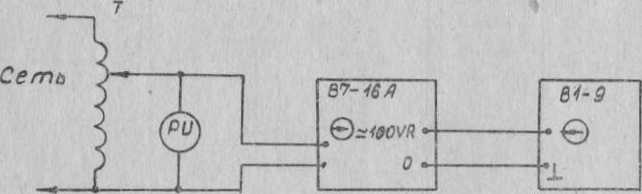

Рис. 12. Схема электрическая структурная определения основной погрешности измерения напряжения переменного тока на пределах-«1», «10», «100».

Т автотрансформатор РН0-250-2;

Р1’ вольтметр Э515/3

• — подготовить приборы согласно их инструкциям по эксплуатации;

• — установить на вольтметре переключатель «РОД РАБОТЫ» в положение «U~», ^переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «1»;

• — подать па вход вольтметра « (?) 100 ==■ VR» кабелем на

пряжения, указанные в табл. 11, и произвести измерение каждого значения;                                                    «

• — установить на вольтметре переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «10»;

• — подать на вход вольтметра «    ~ 100 VR» напряжения,

указанные в габл. II, и произвести измерения каждого значения напряжения;

— установить на вольтметре переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «100»;

/ — подать на вуод вольтметра « ф I00VR» напряжения, указанные в табл. II, и произвести измерения каждого значения.

Определение основной погрешности измерения напряжения переменного тока при времени преобразования 20 или 100 мс на пределе «1000» проводится в следующей последовательности:

- собрать схему в соответствии с рис. 13;

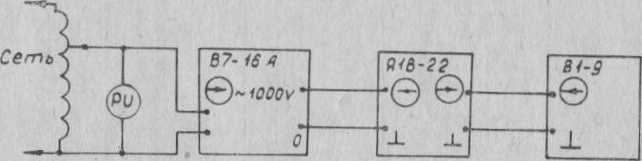

Рис. 13. Схема электрическая структурная определения основной погрешности измерения напряжения переменного тока на пределе «1000».

Т - автотрансформатор PI10-250-2;

PU — вольтметр Э515/3.

подготовить приборы согласно их инструкциям по эксплуатации;

— подать на вход вольтметра «     ~1000 V» проводом

высоковольтным напряжения, указанные в табл. И, и произвести измерения каждого значения напряжения.

Таблица 11

Для определения основной погрешности измерения напряжения высокой частоты при помощи выносного щупа необходимо:

— собрать схему в соответствии е рис. 14;

РН0-25О-2

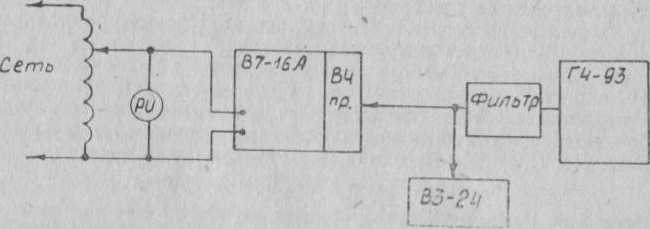

Рис. 14. Схема электрическая структурная определения основной погрешности измерение напряжения переменного тока на пределе «1» в диапазоне частот 0,1-4-50 МГц.

PU - вольтметр 3515/3

• — подготовить приборы согласно их инструкциям по эксплуатации;

• — установить на вольтметре переключатель «РОД РАБОТЫ» в положение «О-I S», переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «1»;

подать па вход высокочастотного преобразователя напряжения переменною тока, указанные в табл, 11, и произвести измерение каждого значения напряжения;

• — собрать схему в соответствии с рис. 15.

РН0-250-2

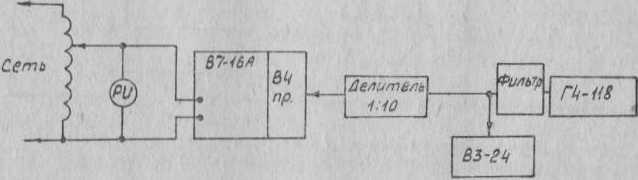

I нс. 1о. Схема электрическая структурная определения основной погрешности измерения напряжения переменного тока па пределе «10» частотой 20 кГц—30 МГц.

PU -- вольтметр Э515/3

• — подготовить приборы к измерениям согласно их инструкций по эксплуатации;

• — подать на вход высоковольтного преобразователя через частотно-компенсированный делитель 1 : 10 напряжения переменного тока, указанные в таблице 11, и произвести измерение каждого значения напряжения.

Определение погрешности в указанных точках поддиапазонов производить по следующей методике:

• — на вход вольтметра подать измеряемое напряжение Ио. Из наблюдаемых при этом показаний поверяемого вольтметра Их выбирается такое показание, при котором получается наибольшая по модулю разность между показанием Их и показанием Ио. Погрешность измерения определить по формуле:

&= (Их—Ио) 4-1 младшего разряда

Примечание. При измерениях и определении погрешности измерения напряжения переменного тока, при помощи высокочастотного преобразователя возможны бросания цифр последней декады вольтметра В7-16Л вследствие нестабильности выходного напряжения источников напряжения высокой частоты.

г) основная погрешность измерения активного сопротивления проводится методом сравнения.

Определение основной » погрешности измерения активного сопротивления на пределах «1 >, «10», «100» проводится в следующей последовательности:

— собрать схему в соответствии с рис. 16;

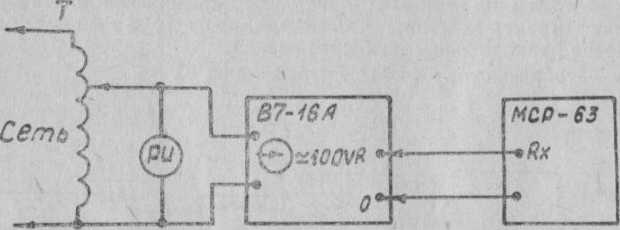

Рис 16 Схема электрическая структурная определения основной погрешности измерения активного сопротивления на пределах «1», «10», «100».

PU — вольтметр 3515/3               •

• — подготовить вольтметр к работе по п. п. 9. 2. 10—9. 2. 12;

• — установить па вольтметре переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «1»;

• — подключить к входу « ■© — 100 VR» кабелем магазин сопротивлений и произвести измерения каждого значения сопротивления согласно таблицы 12;

• — установить на вольтметре переключатель «-.ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «10» и произвести измерение сопротивлений согласно таблицы 12;

• — установить на вольтметре переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «100» и произвести измерение сопротивлений согласно таблицы 12.

Определение основной погрешности измерения активного сопротивления па пределах «1000» и «10М/>» проводится в следующей последовательности;

• — собрать схему в соответствии с рис. 17.

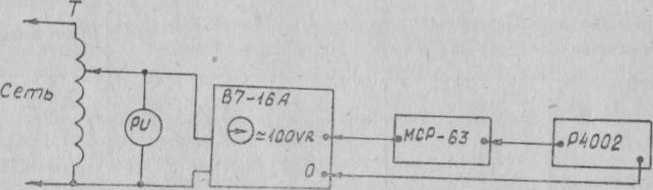

Рис. 17. Схема электрическая структурная определения основной погрешности измерения активных сопротивлений на пределах «1000» и <10МО».

PU - вольтметр Э515/3

• — установить на вольтметре переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «1000» и произвести измерение сопротивлений согласно таблицы 12;

• — подготовить вольтметр к работе по п.и, 9.2. 13, 9. 2. 14;

• — установить на вольтметре переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение «10М/2» и произвести измерение сопротивлений согласно таблицы 12.

Определение погрешностей в указанных точках поддиапазонов измерения производить по следующей методике:

• — подключить к входу вольтметра измеряемое сопротивление, вызывающее на индикаторном табло показания Rx в проверяемой точке поддиапазона. Увеличивая измеряемое сопротивление, добиться появления на индикаторном табло вольтметра двух показаний Rx и Rx 1 I единица младшего разряда, причем частость появления Rx не более 0,1. В этом положении фиксируют значение измеряемого сопротивления R'o. Далее, уменьшая измеряемое сопротивление, добиваются появления на индикаторном табло'вольтметра Rx и Rx—I единица младшего разряда, причем частость появления Rx должна быть нс более 0,1 и фиксируют значение измеряемого сопротивления R'o. За погрешность вольтметра принимается большая по модулю из двух разностей, определенных по формуле:

Л—|Rx—R'o|

A = |Rx—R'ol

где A — погрешность измерения вольтметра в проверяемой точке.

Таблица 12

14. 3. 4. Оформление результатов поверки.

Положительные результаты поверки оформляются путем записи результатов поверки в формуляре, заверенной подписью поверителя и нанесением оттиска гюверитслиного клейма.

Вольтметры, имеющие отрицательные результаты поверки, в обращение не допускаются и направляются в ремонт.

• 15. ПРАВИЛА ХРАНЕНИЯ

Вольтметр универсальный B7-I6A является сложным прибором, требующим аккуратного обращения и ухода в процессе хранении и транспортирования. Срок хранения вольтметра в упаковке в условиях капитальных отапливаемых хранилищ при температуре от 278 К ( + 5°С) до 298К (+'25°С) и относительной влажности до 65% составляет 7 лет, а в условиях капитальных неотапливаемых помещений при температуре от 2431\ (минус 30°С) до 303 К ( + 30°С) при относительной влажности до 80% — 5 лет.

Кратковременное хранение должно производиться в укладочном ящике, длительное — в укладочном ящике и в тарной упаковке.

Не допускается храпение вольтметра вместе с веществами, вызывающими коррозию металла.

Для соблюдения правил хранения электролитических конденсаторов, вмонтированных в вольтметре, необходимо включать вольтметр не реже Одного раза в 6 месяцев на время не менее 30 минут.

Эксплуатационная документация и ЗИП должны храниться ’ совместно с вольтметром. При длительном хранении или транспортировании прибор и ЗИП подвергаются консервации с последующей переконсервацией через каждые 6 месяцев хранения.

Все материалы, применяемые при консервации, должны соответствовать требованиям государственных стандартов или техническим условиям па них, а образцы от каждой партии должны быть подвергнуты анализу в химической лаборатории (влажность и кислотность проверяется в обязательном порядке).

Перед консервацией должна быть проверена работоспособность вольтметра в нормальных условиях согласно инструкции по эксплуатации. После этого изделие подвергается внешнему осмотру. При обнаружении следов коррозии произвести их удаление согласно указанию настоящего раздела.

Консервации подлежат:

а) все металлические детали лицевых панелей, не имеющие лакокрасочных покрытий, к которым в процессе работы не касается оператор (ручки блоков, тумблеры и т. п.);

б) отдельные механические детали присоединительных кабелей.

Поверхность деталей, подлежащих консервации, обезжирить чистой салфеткой, слегка смоченной бензином Б-70 (хромированные и никелированные детали обезжирить ацетоном или

69
