Методика поверки «Тензоусилители ВС-339 » (ВАПМ 339.00.00МП )

СОГЛАСОВАНО

Государственная система обеспечения единства измерений

Тензоусилители ВС-339

Методика поверки

ВАПМ 339.00.00МП

2021 г.

• 1.1      Настоящая методика поверки распространяется на тензоусилители ВС-339 и устанавливает методы и средства их первичной и периодической поверок.

• 1.2      Интервал между поверками - 2 года.

• 1.3      Сокращенная поверка невозможна.

• 1.4     Поверяемые тензоусилители должны иметь прослеживаемость к государственным первичным эталонам в соответствии с государственной поверочной схемой, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10'¹ до 2 -10⁹ Гц».

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

2.1 При проведении поверки должны выполняться операции, приведенные в таблице 1. Таблица 1.

• 3.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C..............................................................................20

относительная влажность воздуха. %, не более

атмосферное давление, кПа...............................................................................................100

Параметры электропитания:

напряжение переменного тока, В...................................................................................220

частота переменного тока, Гц.............................................................................................50

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

• 4.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.

• 4.2 Поверитель должен изучить эксплуатационные документы на поверяемые эквиваленты сети и используемые средства поверки.

• 5.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 5.2 Все средства поверки должны быть исправны, средства измерений с не истекшим сроком поверки, эталоны единиц величин и испытательное оборудование с не истекшим сроком аттестации.

• 5.3 Допускается применение других средств поверки, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих требуемой точность передачи единиц величин поверяемым тензоусилителям.

Таблица2.

• 6.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019- 2017, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

• 6.2 К выполнению операций поверки и обработке результатов наблюдений могут быть допущены только специалисты юридического лица или индивидуального предпринимателя, аккредитованныго на проведение поверки в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации.

• 6.3 Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

• 7.1 Внешний осмотр

  • 7.1.1. Внешний вид и комплектность проверить на соответствие данным, приведенным в руководстве по эксплуатации РЭ и в ПС на тензоусилитель.

При проведении внешнего осмотра проверить:

соответствие комплектности эксплуатационной документации, наличие маркировок с указанием типа и заводского номера;

чистоту и исправность разъёмов и индикаторов;

отсутствие механических и электрических повреждений, влияющих на работу.

• 7.1.2. Результаты внешнего осмотра считать положительными при отсутствии видимых дефектов. В противном случае, тензоусилитель дальнейшей поверке не подвергается, бракуется и направляется для проведения ремонта.

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 8.1.1  На поверку представляют тензоусилитель, полностью укомплектованный в соответствии с паспортом на изделие (ПС).

• 8.1.2  Во время подготовки к поверке поверитель знакомится с нормативной документацией на усилитель и подготавливает все материалы и средства измерений, необходимые для проведения поверки.

• 8.1.3  Контроль условий проведения поверки по пункту 3.1 провести перед началом поверки, а затем периодически, но не реже одного раза в час.

• 8.2.1 Собрать схему (Рисунок 1).




  Рисунок 1.

  Тензоусилитель ВС-339

  ВС-339 (Ви9 спереЗи!
  	!•- ••
  	! •- •	•-•-•-в
  |[®~:	2(g)	L®~:

  GST18E15

  P1J

  15V AC DC

  Po*v»r Supply

• 8.2.2. При включении усилителя, убедиться в его переходе в рабочий режим, в этом случае должны загореться все светодиодные индикаторы последовательно на каждом канале. Проконтролировать работоспособность и равномерность свечения всех светодиодов передней панели. Проверить функционирование кнопок на всех каналах путем последовательного нажатия на них. Убедиться, что при нажатии на кнопку переключения коэффициента усиления и напряжения питания загораются соответствующие переключаемым параметрам светодиоды, кнопки сброса нуля и калибровки активизируют соответствующие функции и переключают режим свечения светодиодов состояния каналов.

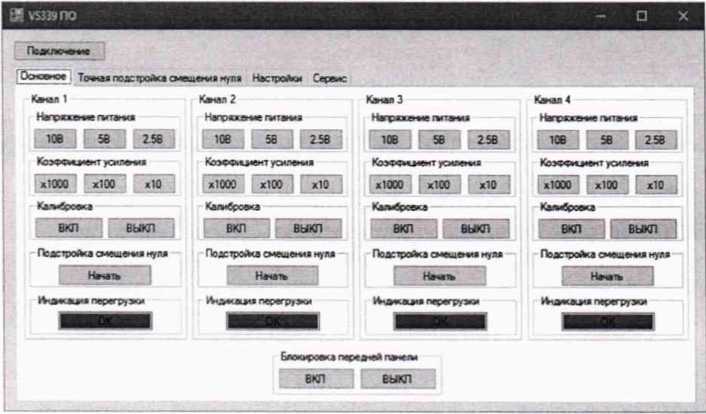

• 8.2.3. Подключить усилитель к ПК, запустить ПО VisTenzo (Рисунок 2).



  Рисунок 2.

Результаты опробования считать положительными при наличии взаимодействия ПК с усилителем по реакции прибора на переключение режимов в пользовательском интерфейсе: индикация светодиодов передней панели усилителя должна соответствовать индикации в интерфейсе ПО VisTenzo.

• 9.1 Проверка диапазона входного и выходного напряжения усилителя.

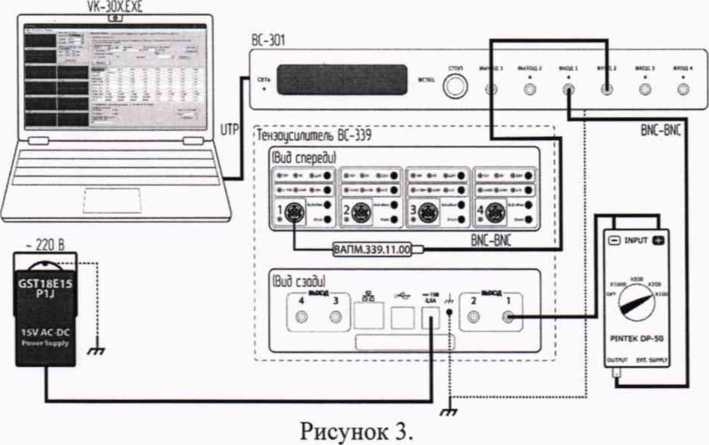

• 9.1.1 Собрать схему (Рисунок 3).





• 9.1.2    Установить значение коэффициента деления дифференциального пробника равным xlOO. С выхода ВС-301 на вход ВС-339 через переходник ВАПМ.339.11.00 подавать следующие значения сигналов: для коэффициента усиления х 10 подавать напряжение амплитудой 1 В, для хЮО напряжение амплитудой 0,1 В, для хЮОО напряжение амплитудой 0,01 В. Контролировать заданное напряжение с помощью измерительного канала ВС-301 в программе VK300X. Контролировать напряжение на выходе тензоусилителя и коэффициент гармоник с помощью поля «Вход СКЗ» и «КГ» в программе VK300X.

• 9.1.3    Повторить измерения для всех каналов тензоусилителя. По уровню коэффициента гармоник убедиться, что на всех коэффициентах усиления синусоидальный выходной сигнала не имеет искажений (значение КГ - менее 0,2%).

• 9.1.4    Тензоусилитель считать прошедшим испытание, если диапазон входного напряжения для коэффициента усиления хЮ составляет хЮОО мВ, для коэффициента усиления хЮО составляет ±100 мВ, для коэффициента усиления хЮОО составляет ±10 мВ; диапазон выходного напряжения составляет ±10 В, а значение КГ -менее 0,2%. В противном случае прибор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 9.2 Проверка коэффициента усиления на базовой частоте

• 9.2.1 Собрать схему (Рисунок 4).



  I

  I

  I

  t

  ISV AC DC

  GST18E15

  P1J



  рГензоусшмпель

  ВС-

  •339



  I

  I

  I

  1339.1 l.OO(Z3-



  Рисунок 4.

  1339.1 l-00jZ3-

  ’ВиЗ сэоби! T“Tl •*- Г t! A P
  - - 1

  ; KEYS»! 3U65A

  I

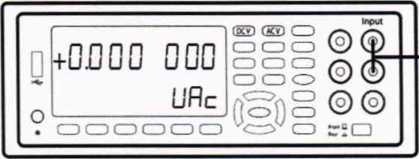

• 9.2.2  Вход тензоусилителя подключить к выходу В1-28 через переходник ВАПМ.339.11.00. Выход тензоусилителя подключить ко входу мультиметра Keysight 34465А. Осуществить компенсацию постоянного смещения канала тензоусилителя с помощью соответствующей кнопки «Ноль» на передней панели. Компенсацию постоянного смещения необходимо производить для каждого коэффициента усиления перед подачей сигнала. Подать на тензоусилитель синусоидальный сигнал частотой 1 000 Гц. Для коэффициента х10 подавать напряжение 0,5 В СКЗ, для хЮО напряжение 0,05 В СКЗ, для х1000 напряжение 0,005 В СКЗ. Контролировать выходное напряжение с помощью мультиметра Keysight 34465А, установив режим измерения напряжения переменного тока (ACV).

• 9.2.3  Повторить измерения для всех каналов. Рассчитать относительную погрешность измерений по формуле 1.

• 9.2.4  Тензоусилитель считается прошедшим испытания, если основная относительная погрешность коэффициента усиления на базовой частоте находится в пределах ±1%. В противном случае прибор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 9.3 Проверка частотного диапазона и неравномерности АЧХ.

• 9.3.1  Измерения проводить на схеме из п. 8.2.10.

• 9.3.2  На вход тензоусилителя через переходник ВАПМ.339.11.00 с выхода В1-28 подать синусоидальный сигнал частотой f=10, 100, 1000, 1200, 2000, 3000, 5000, 8000, 11000, 12000, 20000 Гц. Для коэффициента усиления хЮ подавать напряжение 0,5 В СКЗ, для хЮО напряжение 0,05 В СКЗ, для хЮОО напряжение 0,005 В СКЗ. Напряжение на выходе усилителя контролировать с помощью мультиметра Keysight 34465А.

• 9.3.3  Тензоусилитель считается прошедшим испытание, если полученное максимальное отклонение выходного напряжения от значения на частоте 1000 Гц не превышает ±0,1 дБ. В противном случае прибор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 9.3.4 Для всех полученных значений выходного напряжения рассчитать отклонение выходного напряжения по формуле 2

• 9.4 Проверка напряжения питания тензорезистивной цепи.

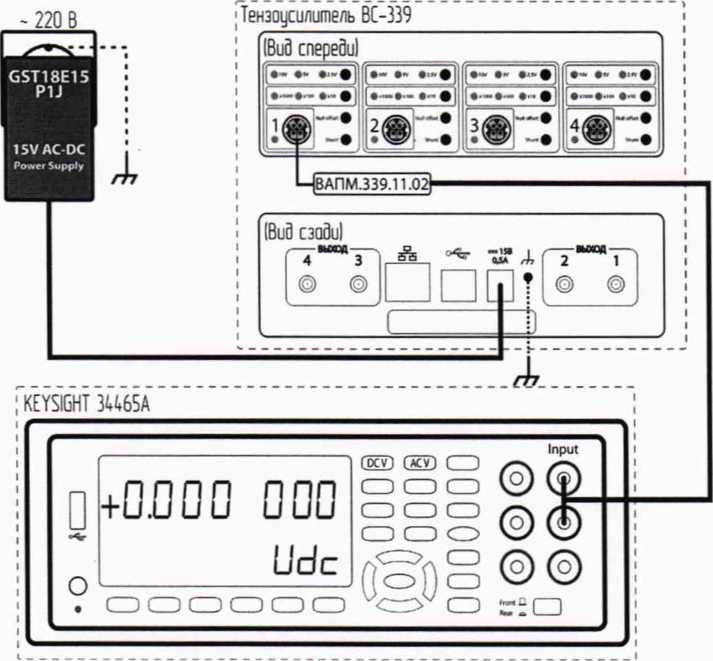

• 9.4.1 Собрать схему (Рисунок 5).





  Рисунок 5.

• 9.4.2    С помощью мультиметра Keysight 34465А, подключенного через переходник ВАПМ.339.11.02, в режиме измерения напряжения постоянного тока (DCV) произвести измерения напряжения питания тензорезистивной цепи во всех режимах (2,5; 5; 10 В).

• 9.4.3     Рассчитать отклонение напряжения питания от номинального значения по формуле 3

• 9.4.4    Тензоусилитель считается прошедшим испытание, если полученное максимальное отклонение напряжения от номинального значения не превышает ±0,25%. В противном случае прибор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 10.1     Рассчитать относительную погрешность коэффициента усиления по формуле 1:

^ВЫХ к

Ку

1/_вых “ измеренное выходное напряжение;

U_3X - установленное входное напряжение;

Ку - выбранный коэффициент усиления;

• 10.1.1  Тензоусилитель считается прошедшим поверку (подтвердившим соответствие метрологическим требованиям), если основная относительная погрешность коэффициента усиления на базовой частоте находится в пределах ±1%. В противном случае прибор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 10.2     Рассчитать отклонение выходного напряжения по формуле 2:



О1000

Где:

Uf - напряжение на выходе на частоте f;

1/юоо ~ напряжение на выходе на частоте 1000 Гц.

• 10.2.1   Тензоусилитель считается прошедшим поверку (подтвердившим соответствие метрологическим требованиям), если полученное максимальное отклонение выходного напряжения от значения на частоте 1000 Гц не превышает ±0,1 дБ. В противном случае прибор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 10.3     Рассчитать отклонение напряжения питания от номинального значения по формуле 3:

^ИЗМ

(/_изм ~ измеренное напряжение;

U - номинальное напряжение;

• 10.3.1 Тензоусилитель считается прошедшим поверку (подтвердившим соответствие метрологическим требованиям), если полученное максимальное отклонение напряжения от номинального значения не превышает ±0,25%. В противном случае прибор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 11.1     Сведения о результатах поверки усилителя передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 11.2     По заявлению владельца усилителя или лица, представившего его на поверку, в случае положительных результатов поверки (подтверждено соответствие усилителя метрологическим требованиям) наносится знак поверки и (или) выдается свидетельство о поверке.

• 11.3     По заявлению владельца усилителя или лица, представившего его на поверку, в случае отрицательных результатов поверки (не подтверждено соответствие усилителя метрологическим требованиям) выдается извещение о непригодности к применению.

• 11.4     Обязательное оформление протокола поверки не требуется По заявлению владельца усилителя или лица, представившего его на поверку, возможно оформление протокола поверки.

Главный метролог ООО «КИА»

В.В.Супрунюк
