Федеральное агентство по техническому регулированию и метрологии Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203

Методика поверки

МП 157-233-2017

Екатеринбург

2017

Предисловие

Разработана:

ФГУП «УНИИМ»

Исполнители:

Шимолин Ю.Р.      (ФГУП «УНИИМ»)

Трибушевская Л.А.    (ФГУП «УНИИМ»)

Утверждена: ФГУП «УНИИМ»

Введена в действие                  „2017 г.

Содержание

Приложение А (рекомендуемое) Форма протокола проверки диапазонов

измерений сил и крутящих моментов сил

Приложение Б (рекомендуемое) Форма протокола проверки погрешности

измерений сил по оси X

Приложение В (рекомендуемое) Форма протокола проверки погрешности

измерений сил по оси Y

Приложение Г (рекомендуемое) Форма протокола проверки погрешности

измерений сил по оси Z

Приложение Д (рекомендуемое) Форма протокола проверки погрешности

измерений крутящих моментов сил относительно оси X

Приложение Е (рекомендуемое) Форма протокола проверки погрешности

измерений крутящих моментов сил относительно оси Y

Приложение Ж (рекомендуемое) Форма протокола проверки погрешности

измерений крутящих моментов сил относительно оси Z

Приложение И (рекомендуемое) Форма сводного протокола поверки

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на систему автоматическую для измерений сил и крутящих моментов сил АВМ2-203 (далее - система АВМ2-203), изготовленную ФГУП «СибНИА им. С.А. Чаплыгина», г. Новосибирск, и устанавливает методы и средства её первичной и периодической поверок.

Система АВМ2-203 предназначена для измерений сил и крутящих моментов сил, воздействующих на модель летательного аппарата (ЛА) при проведении испытаний в аэродинамической трубе. Система АВМ2-203 применяется при исследованиях аэродинамики моделей летательных аппаратов и других объектов на дозвуковых скоростях при их испытаниях в стабилизированном воздушном потоке на скоростях потока до 90 м/с при различных углах атаки модели ЛА и различном положении относительно имитатора земной поверхности.

Интервал между поверками - один год.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие нормативные документы:

Приказ Минпромторга России от 02.07.2015 № 1815

«Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 N 38822).

ГОСТ 12.2.007.0-75

Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности.

ГОСТ 12.3.019-80

Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности.

ГОСТ 8.021-2015

ГСИ. Государственная поверочная схема для средств измерений массы.

ГОСТ 8.763-2011

ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

ГОСТ 166-89

ГОСТ OIMLR 111-1-2009

Штангенциркули. Технические условия.

ГСИ. Гири классов Ei, Ег, Fi, F2, Mi, М1-2, М2, М2-3 и Мз. Часть 1. Метрологические и технические требования.

Правила по охране труда при эксплуатации электроустановок

Приложение к приказу Министерства труда и социальной защиты Российской Федерации № 328н от 24 июля 2013 г.

Примечание -При использовании настоящей методики целесообразно проверить действие ссылочных стандартов на 1 января текущего года. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то раздел, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 ОПЕРАЦИИ ПОВЕРКИ
  • 3.1 Первичную поверку системы АВМ2-203 выполняют до ввода в эксплуатацию, а также после ее ремонта.

  • 3.2 Периодическую поверку выполняют в процессе эксплуатации системы АВМ2-203 по истечении интервала между поверками.

  • 3.3 При проведении первичной и периодической поверок системы АВМ2-203 должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Определение метрологических характеристик

8.3

3.1 Определение диапазонов измерений сил и крутящих моментов сил

8.3.1

Да

Нет

3.2 Определение погрешности измерений сил и крутящих моментов сил

8.3.2

Да

Да

  • 3.4 В случае отрицательного результата хотя бы по одной операции поверка прекращается, систему АВМ2-203 признают непригодной к применению.

4 СРЕДСТВА ПОВЕРКИ
  • 4.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики

Наименование и тип основных и вспомогательных средств поверки, обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки

7.3.1,

7.3.2, 8.2

Квадрант оптический КО-60М, диапазон измерения угла ±120°, А ±30", (технические условия ТУЗ-3.1387-76) (ГР № 26905-04)

7.3.3

Штангенциркуль ЩЦ-Ш-2000-0,1 по ГОСТ 166, диапазон измерений длины (800-2000) мм, А ±(0,1-0,2) мм.

7.3, 8.2,

8.3

Имитатор модели летательного аппарата с продольной базой Li=l 200 мм и поперечной базой Ьг=900 мм (входит в комплект системы АВМ2-203).

8.2, 8.3

Вспомогательные отклоняющие блоки для преобразования вертикально приложенной нагрузки в нагрузку, приложенную в горизонтальной плоскости.

8.2, 8.3

Семь грузоприемных платформ с узлами крепления непосредственно на имитатор модели летательного аппарата и гибкими силопередающими элементами через отклоняющие блоки.

8.3

Эталоны единицы массы 4-го разряда по ГОСТ 8.021 в диапазоне значений от 0,2 до 20,0 кг (гири эталонные класса точности Mi по ГОСТ OIML R 111-1).

8.2, 8.3

Эталоны единицы массы 4-го разряда по ГОСТ 8.021 в диапазоне значений от 20 до 600 кг (гири эталонные класса точности Mi по ГОСТ OIML R 111-1).

  • 4.2 Применяемые эталоны должны быть аттестованы и иметь действующие свидетельства об аттестации, средства измерений должны иметь действующие свидетельства о поверке, вспомогательное оборудование должно быть исправным.

  • 4.3 Для проведения поверки допускается применение аналогичных эталонов и средств измерений, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 5.1 К поверке системы АВМ2-203 допускаются лица, имеющие образование не ниже среднего технического, ознакомившиеся с эксплуатационной документацией (далее - ЭД) на систему, работающие в метрологической службе организации, аккредитованной на право поверки средств измерений механических величин.

6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 6.1 При проведении поверки должны выполняться требования безопасности, указанные в эксплуатационной документации на применяемые средства поверки и поверяемое СИ, а также общие требования безопасности по ГОСТ 12.2.007.0, ГОСТ 12.3.019, Правил по охране труда при эксплуатации электроустановок.

7 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 7.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                              от 15 до 25;

  • - относительная влажность окружающего воздуха, %                   от 45 до 75;

  • - изменение температуры за время поверки, °C, не более                          2.

  • 7.2 Перед проведением поверки выдерживают систему АВМ2-203 и средства поверки в условиях по 7.1 не менее 4 часов.

  • 7.3 Проводят проверку геометрических параметров системы АВМ2-203 (кинематическая схема системы приведена на рисунке 1) в следующей последовательности:

    • 7.3.1 С помощью оптического квадранта КО-60М измеряют отклонения вертикальных тяг системы АВМ2-203 от вертикального положения. Дальнейшую поверку допускается проводить, если отклонение вертикальных тяг от их вертикального положения не превышает десяти угловых минут.

    • 7.3.2 С помощью квадранта КО-60М измеряют отклонения горизонтальных тяг системы АВМ2-203 и гибких силопередающих элементов от горизонтального положения. Дальнейшую поверку допускается проводить, если отклонения горизонтальных тяг и гибких силопередающих элементов от их горизонтального положения не превышают десяти угловых минут.

    • 7.3.3 С помощью штангенциркуля ЩЦ-Ш-2000-0,1 измеряют расстояние между гибкими силопередающими элементами от точек приложения нагрузки В1 и В2 (база Li), а также расстояние от линии между точками В1 и В2 до точки приложения нагрузки ВЗ (база Ьг). Дальнейшую поверку допускается производить, если действительные значения длин баз соответственно находятся в диапазонах: Li = (1200±0,5) мм; Ьг = (900±0,5) мм.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 При внешнем осмотре должно быть установлено соответствие системы АВМ2-203 следующим требованиям:

  • - отсутствие видимых внешних повреждений составных частей системы;

  • - отсутствие механических повреждений изоляции соединительных кабелей;

  • - наличие всех надписей маркировки согласно РЭ;

  • - отсутствие посторонних предметов в рабочей зоне системы.

  • 8.1.2 Если требования 8.1.1 настоящей методики не выполняются, систему АВМ2-203 признают непригодной к применению, дальнейшие операции поверки не производят.

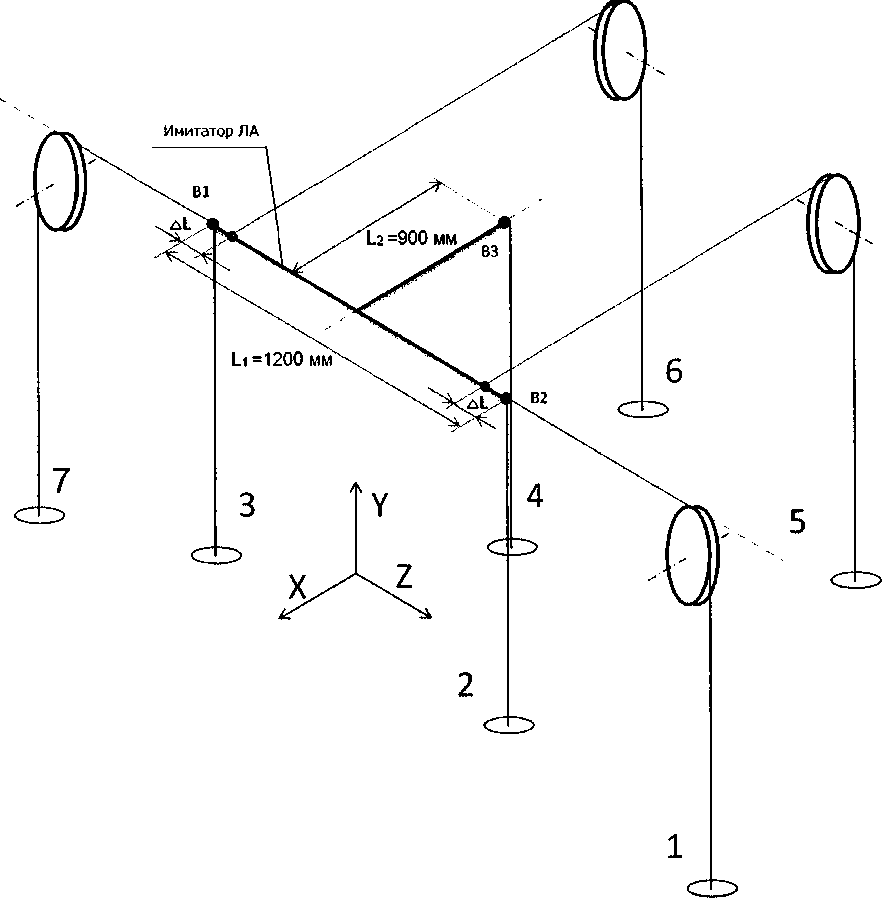

Рисунок 1 - Кинематическая схема системы АВМ2-203

8.2 Опробование
  • 8.2.1 Систему АВМ2-203 устанавливают на стоянку в препараторском зале Т-203 в соответствии с РЭ системы АВМ2-203. В соответствии с указаниями РЭ закрепляют на вертикальных и горизонтальных тягах системы АВМ2-203 имитатор модели летательного аппарата (далее - ЛА), устанавливают вспомогательные отклоняющие блоки и грузоприемные платформы для задания сил и моментов сил при поверке.

  • 8.2.2 На градуировочную площадку имитатора ЛА устанавливают квадрант оптический КО-60М.

  • 8.2.3 С помощью оптического квадранта выставляют механизм «АЛЬФА» под нулевым углом тангажа, используя привод системы АВМ2-203.

  • 8.2.4 Включают измерительную часть системы АВМ2-203. Подключаются с удаленного рабочего места оператора через удаленный рабочий стол к крейтконтроллеру АВМ2-203.

  • 8.2.5 Проверяют идентификационные данные программного обеспечения (ПО) системы АВМ2-203 следующим образом:

  • - запускают программное обеспечение (ПО Metro 13 8) системы АВМ2-203;

  • - открывают главное окно ПО Metro 138 и проверяют идентификационные данные ПО системы АВМ2-203.

Идентификационные данные ПО системы АВМ2-203 должны соответствовать указанным в таблице 2.

Таблица 2 - Идентификационные данные ПО системы АВМ2-203

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

METRO-M138

Номер версии (идентификационный номер) ПО

v 1.21.0

Цифровой идентификатор ПО

отсутствует

  • 8.2.6 Проводят поочередное нагружение каждой из семи грузоприемных платформ (см. рисунок 1) гирей массой 20 кг, а также одновременное нагружение гирями 20 кг платформ 2 и 3 и платформ 5 и 6. При нагружении следует учитывать, что наложение гири на отдельные грузоприемные платформы или группы платформ должно приводить к изменению сигналов измерительных каналов в соответствии с таблицей 3 (знак «х» указывает на зависимость показаний данного канала от нагружения соответствующей платформы, знак «о» указывает на то, что данный канал не должен реагировать на нагружение данной платформы).

Таблица 3 - Зависимость показаний измерительных каналов от нагружения гирями

п.п.

№ грузоприемной платформы, на которую накладываются гири

Обозначение измерительного канала

Хв

Yb

Zb

Мхв

Мув

Mzb

1

1

о

о

X

о

о

о

2

2

о

X

о

X

о

о

3

3

о

X

о

X

о

о

4

4

о

X

о

о

о

X

5

5

X

о

о

о

X

о

6

6

X

о

о

о

X

о

7

7

о

о

X

о

о

о

8

2+3

о

X

о

о

о

о

9

5+6

X

о

о

о

о

о

  • 8.2.7 Опробование считают законченным, если в процессе проведения действий по пункту 8.2.6 показания соответствующих измерительных каналов (Хв, Yb, Zb, Мхв, Myb, Mzb) изменялись от их начальных значений.

8.3 Определение метрологических характеристик
  • 8.3.1 Определение диапазонов измерений сил и крутящих моментов сил

    • 8.3.1.1 Обнуляют показания измерительных каналов (ИК) системы АВМ2-203 в соответствии с РЭ. Диапазоны измерений сил и крутящих моментов сил проверяют методом прямого нагружения путем наложения эталонных гирь на грузоприемные платформы ГП1 - ГП7. Грузоприемная платформа ГП1 (далее - ГП-1) нагружается до значения не более 80 кг. Грузоприемные платформы 2 и 3 (далее - ГП-2 и ГП-3) нагружаются до значения не более 200 кг каждая. Грузоприемная платформа 4 (далее - ГП-4) нагружается до значения не более 200 кг. Грузоприемные платформы 5 и 6 (далее - ГП-5 и ГП-6) нагружаются до значения не более 70 кг каждая. Грузоприемная платформа 7 (далее - ГП-7) нагружается до значения не более 40 кг.

    • 8.3.1.2 Диапазоны измерений сил и крутящих моментов сил по соответствующим ИК и поддиапазонам измерений проверяют нагружением грузоприемных платформ ГП-1 - ГП-7 гирями массой, указанной в таблице 4. Показания системы АВМ2-203 по измерительным каналам должны находиться в пределах, указанных в графе 9 таблицы 4. Допускаемые пределы показаний системы АВМ2-203 рассчитаны исходя из номинальной массы устанавливаемых гирь и пределов допускаемых погрешностей измерений сил и крутящих моментов сил, с учетом значения ускорения свободного падения в месте установки системы АВМ2-203 (д = 9,8146 м/с2).

Таблица 4 - Определение диапазонов измерений сил и крутящих моментов сил

Наименование и обозначение измерительного канала

Суммарная масса гирь, устанавливаемых на грузоприемные платформы системы АВ-203, кг

Допускаемые пределы показаний системы АВМ2-203

ГП-1

ГП-2

гп-з

ГП-4

ГП-5

ГП-6

ГП-7

1

2

3

4

5

6

7

8

9

Нагрузка по оси X, Хв

-

-

-

-

70

70

-

(1374,0±2,8)Н

Нагрузка по оси Y, Ув

-

200

200

200

-

(5888,8±11,8) Н

Нагрузка по оси Z, Zb

80

-

-

-

(785,2±1,2)Н

-

-

-

40

-(392,6±1,2)Н

Крутящий момент сил относительно оси X, Мхв

-

-

80

-

(471,1±0,9)Нм

-

80

-

-

-(471,1±0,9) Н м

Крутящий момент сил относительно оси Y, Мув

-

-

-

70

-

(343,5±0,6) Н м

-

-

-

-

70

-

-

-(343,5±0,6) Н м

Крутящий момент сил относительно оси Z, Mzb

-

-

-

200

-

-

-

(1776,6±2,6) Нм

  • 8.3.1.3 Нагружение оформляют отдельным протоколом, в котором отражают значения приложенных нагрузок к каждой грузоприемной платформе, и результаты измерений по соответствующим измерительным каналам, форма протокола приведена в рекомендуемом Приложении А.

  • 8.3.1.4 Если требования 8.3.1.2 настоящей методики не выполняются, систему АВМ2-203 признают непригодной к применению, дальнейшие операции поверки не производят.

  • 8.3.2 Определение погрешности измерений сил и крутящих моментов сил

    • 8.3.2.1 Для определения действительных значений погрешностей измерений сил и крутящих моментов сил системой АВМ2-203 по каждому из измерительных каналов (Хв, Yb, Zb, Mxb, Myb, Mzb) проводят серии нагружений грузоприемных платформ ГП-1 -ГП-7 в соответствии с таблицей 5 эталонными гирями с регистрацией показаний соответствующих измерительных каналов.

    • 8.3.2.2 Схемы нагружений приведены в таблице 5.

Таблица 5 - Схемы нагружений при поверке

Изм.

канал

Диапазоны нагружений грузоприемных платформ, кг

Примечания

ГП-1

ГП-2

ГП-З

ГП-4

ГП-5

ГП-6

ГП-7

Хв

от 0 до 70

от 0 до 70

*

от 70 до 0

от 70 до 0

*. **

5

YB

от 0 до 200

от 0 до 200

от 0 до 200

*

Zb

от 0 до 80

от 0 до 40

Мхв

от 0 до 80

от 0 до 80

Мув

от 0 до 70

от 0 до 70

Mzb

от 0 до 200

от 100 до 0

**

* При нагружении измерительных каналов Хв и Yb масса гирь, одновременно устанавливаемых на каждую грузоприемную платформу, должна быть одинакова.

** При реализации данной схемы нагружения максимальное требуемое количество гирь устанавливается на грузоприемную платформу, показания системы обнуляются, далее пошагово снимаются гири с регистрацией показаний системы.

  • 8.3.2.3 Нагружения проводят равномерно ступенями в соответствии с рекомендуемыми приложениями Б-Ж.

  • 8.3.2.4 Каждое нагружение по пункту 8.3.2.2 проводят три раза.

  • 8.3.2.5 Рассчитывают действительные значения сил и крутящих моментов сил, соответствующие приложенным нагрузкам на каждой ступени нагружения по формулам:

Рх = 9 ■ (М5 + М6),

(1)

где Рх - сила, воздействующая на модель ЛА по оси X, Н;

д - ускорение свободного падения (для г. Новосибирска, место установки системы АВМ2-203, д = 9,8146 м/с2), м/с2;

М$ - масса гирь, установленных на ГП-5, кг;

Мв - масса гирь, установленных на ГП-6, кг.

Ру = 9 ’2 +   + М4),

где Ру - сила, воздействующая на модель ЛА по оси Y, Н;

Mi - масса гирь, установленных на ГП-2, кг;

Мз - масса гирь, установленных на ГП-3, кг;

М» - масса гирь, установленных на ГП-4, кг.

PZ — 9 ' (^1  М7),

где Pz - сила, воздействующая на модель ЛА по оси Z, Н;

М\ - масса гирь, установленных на ГП-1, кг; Мп - масса гирь, установленных на ГП-7, кг.

Мх=^-5-(М32),

(2)

(3)

(4)

где Мх - момент силы, воздействующей на модель ЛА относительно оси X, Н м;

L\ - база L\ системы АВМ2-203, Ц = 1,2 м.

(5)

где Му - момент силы, воздействующей на модель ЛА относительно оси Y, Н м;

А7 - смещение креплений тяг грузоприемных платформ ГП-6 и ГП-5 относительно где Mz - момент силы, воздействующей на модель ЛА относительно оси Z, Н м;

базовых точек В1 и В2 соответственно, А7 = 0,1 м.

= 12'9 ’ М4,

(6)

7,2 - база 7,2 системы АВМ2-203, 7,2 = 0,9 м.

  • 8.3.2.6 Для каждой схемы нагружения по таблице 4 рассчитывают средние значения результатов измерений по каждой ступени нагружения по формуле

(7)

где j - условный индекс измерительного канала, / = 1...6;

i - номер ступени нагружения;

к - номер измерения на данной ступени, к = 1...3;

Pjik - показания системы АВМ2-203 на z-той ступени по /-тому измерительному каналу (Хв, Yb, Zb, Mxb, Myb, Mzb), Н или Н м, в зависимости от измеряемого параметра;

Р}1 - среднее значение показаний системы АВ-203 на /-той ступени по /-тому измерительному каналу (Хв, Yb, Zb, Mxb, Myb, Mzb), H или Н м, в зависимости от измеряемого параметра.

  • 8.3.2.7 Для каждой /-той ступени нагружения рассчитывают отклонения показаний системы от действительного значения параметра по формуле

A/i Pji 7)i(paC4),

(8)

где Ад - отклонения показаний системы АВМ2-203 от действительного значения параметра на /-той ступени по /-тому измерительному каналу (Хв, Yb, Zb, Mxb, Myb, Mzb), H или Н м, в зависимости от измеряемого параметра;

Т/'Драсч.) - действительное значение параметра на /-той ступени по/-тому измерительному каналу (Хв, Yb, Zb, Mxb, Myb, Mzb), H или Н м, в зависимости от измеряемого параметра.

  • 8.3.2.8 По всем схемам нагружения для каждой z-той ступени нагружения по каждому

/-тому измерительному каналу рассчитывают значения приведенной к диапазону измерений погрешности системы АВМ2-203 ^//(прив ), %, по формуле       .х.-4'1*'4 ’  ' V'’

10°- ,9

r jmax

ГДе Pjmax~ диапазон измерений параметра по /-тому измерительному каналу (Хв, Yb, Zb, Mxb, Myb, Mzb), Н или Нм, в зависимости от измеряемого параметра.

  • 8.3.2.9 Значения приведенной к диапазону измерений погрешности <5/дПрив.), %, по каждому измерительному каналу (Хв, Yb, Zb, Mxb, Myb, Mzb) должны быть в пределах ±0,1 %.

  • 8.3.2.10 Если требования 8.3.2.9 настоящей методики не выполняются, систему АВМ2-203 признают непригодной к применению, дальнейшие операции поверки не производят.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1  Нагружения по каждому измерительному каналу оформляют отдельным протоколом, в котором отражаются значения массы гирь, установленных на грузоприемные платформы, расчетные значения параметров, соответствующие приложенным нагрузкам, результаты измерений по соответствующим измерительным каналам, действительные значения отклонений показаний от расчетных значений и значения приведенных к верхнему пределу измерений погрешностей. Формы протоколов приведены в рекомендуемых Приложениях Б-Ж.

  • 9.2  По результатам нагружений измерительных каналов оформляют сводный протокол по форме рекомендуемого Приложения И. В сводном протоколе указывают диапазоны полученных значений, приведенных к верхнему пределу измерений погрешностей показаний системы от действительного значения параметра по каждому измерительному каналу.

  • 9.3  Положительные результаты поверки оформляют свидетельством о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 и делают отметку в разделе 8 паспорта системы АВМ2-203.

  • 9.4  В случае отрицательных результатов поверки систему АВМ2-203 признают непригодной к применению, выдают извещение о непригодности с указанием причин.

    Ю.Р. Шимолин

    Л.А. Трибушевская

Заведующий лабораторией 233

Зам. заведующего лабораторией 233

Протокол №_________

Проверка диапазонов измерений сил и крутящих моментов сил

г. Новосибирск

«___»_____________20___г.

Место проведения поверки: ФГУП «СибНИА им. С.А. Чаплыгина», г. Новосибирск

Объект: Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203, зав. № 01.

Документ на методику поверки: МП 157-233-2017 «ГСИ. Система автоматическая для измерений сил и моментов сил АВМ2-203. Методика поверки»

Перечень средств поверки:__________________________________________________________

Условия проведения поверки:

Температура воздуха в помещении, °C                ______

Относительная влажность воздуха в помещении, %     ______

Поверка проводится при угле атаки АЛЬФА: 0 угловых градусов Принятое значение ускорения свободного падения: g=9,8146 м/с2

Определение диапазонов измерений сил и крутящих моментов сил

№ п/п.

Суммарная масса установленных гирь по грузоприемным платформам, кг

Показания системы АВМ2-203 по измерительным каналам, Н (Н м)

ГП-1

ГП-2

гп-з

ГП-4

ГП-5

ГП-6

ГП-7

Хв

Ув

Zb

Мхв

Myb

Mzb

1

-

-

-

-

70

70

-

-

-

-

2

-

200

200

200

-

-

-

-

3

80

-

-

-

-

-

4

-

-

-

-

40

-

5

-

-

80

-

-

6

-

80

-

-

-

7

-

-

-

70

-

-

8

-

-

-

70

-

-

-

9

-

-

-

200

-

-

-

-

-

Поверку проводил:__

(подпись)           (расшифровка подписи)

Протокол №_________

Проверка погрешности измерений сил и моментов сил Измерительный канал Хв (нагрузка на модель по оси X)

г. Новосибирск

20 г.

Место проведения поверки: ФГУП «СибНИА им. С.А. Чаплыгина», г. Новосибирск

Объект: Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203, зав. № 01.

Документ на методику поверки: МП 157-233-2017 «ГСИ. Система автоматическая для измерений сил и моментов сил АВМ2-203. Методика поверки»

Перечень средств поверки:__________________________________________________________

Условия проведения поверки:

Температура воздуха в помещении, °C

Относительная влажность воздуха в помещении, %

№ п/п.

Масса гирь, кг

Р х(расч.), н

Показания АВМ2-203 Рх, Н

д, н

8(прив.), %

Допуск, знач., %

Примечания

ГП-5

ГП-6

Всего

1

2

3

средн.

1

0

0

0

0

2

10

10

20

196,29

3

20

20

40

392,58

4

30

30

60

588,88

±0,1

5

40

40

80

785,17

6

50

50

100

981,46

7

60

60

120

1177,75

8

70

70

140

1374,04

Наг

рузить ГГ

5 и ГП6 гирями по 70 кг, обнулить показания системы

9

70

70

0

0

10

60

60

-20

-196,29

11

50

50

-40

-392,58

12

40

40

-60

-588,88

±0,1

13

30

30

-80

-785,17

14

20

20

-100

-981,46

15

10

10

-120

-1177,75

16

0

0

-140

-1374,04

Протокол №_________

Проверка погрешности измерений сил и крутящих моментов сил Измерительный канал Ув (нагрузка на модель по оси Y)

г. Новосибирск

«____»______________20____г.

Место проведения поверки: ФГУП «СибНИА им. С.А. Чаплыгина», г. Новосибирск

Объект: Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203, зав. № 01.

Документ на методику поверки: МП 157-233-2017 «ГСИ. Система автоматическая для измерений сил и моментов сил АВМ2-203. Методика поверки»

Перечень средств поверки:__________________________________________________________

Условия проведения поверки:

Температура воздуха в помещении, °C

Относительная влажность воздуха в помещении, %

№ п/п.

Масса гирь, кг

Ру(расч), н

Показания АВМ2-203 Ру, Н

А, Н

5(прив.Ь %

Допуск, знач., %

Примечания

ГП-2

ГП-3

ГП-4

Всего

1

2

3

средн.

1

0

0

0

0

0

2

20

20

20

60

588,88

3

40

40

40

120

1177,75

4

60

60

60

180

1766,63

5

80

80

80

240

2355,50

6

100

100

100

300

2944,38

±0,1

7

120

120

120

360

3533,26

8

140

140

140

420

4122,13

9

160

160

160

480

4711,01

10

180

180

180

540

5299,88

11

200

200

200

600

5888,76

Поверку проводил:__

(подпись)           (расшифровка подписи)

Протокол №_________

Проверка погрешности измерений сил и крутящих моментов сил

Измерительный канал Zb (нагрузка на модель по оси Z)

г. Новосибирск                                               «___»____________20___г.

Место проведения поверки: ФГУП «СибНИА им. С.А. Чаплыгина», г. Новосибирск

Объект: Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203, зав. № 01.

Документ на методику поверки: МП 157-233-2017 «ГСИ. Система автоматическая для измерений сил и моментов сил АВМ2-203. Методика поверки»

Перечень средств поверки:___________________________________________________

Условия проведения поверки:

Температура воздуха в помещении, °C

Относительная влажность воздуха в помещении, %

№ п/п.

Масса гирь, кг

Pz(pac4.)> н

Показания АВМ2-203 Pz, Н

А, Н

S(npHB.)> %

Допуск, знач., %

Примечания

ГП-1

ГП-7

Всего

1

2

3

средн.

1

0

0

0

0

2

10

0

10

98,15

3

20

0

20

196,29

4

30

0

30

249,44

5

40

0

40

392,58

±0,1

6

50

0

50

490,73

7

60

0

60

588,88

8

70

0

70

687,02

9

80

0

80

785,17

10

0

0

0

0

И

0

5

5

-49,07

12

0

10

10

-98,15

13

0

15

15

-147,22

14

0

20

20

-196,29

±0,1

15

0

25

25

-245,37

16

0

30

30

-299,44

17

0

35

35

-343,51

18

0

40

40

-392,58

Протокол №_________

Проверка погрешности измерений сил и крутящих моментов сил

Измерительный канал Мхв (крутящий момент силы относительно оси X)

г. Новосибирск                                               «___»____________20___г.

Место проведения поверки: ФГУП «СибНИА им. С.А. Чаплыгина», г. Новосибирск

Объект: Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203, зав. № 01.

Документ на методику поверки: МП 157-233-2017 «ГСИ. Система автоматическая для измерений сил и моментов сил АВМ2-203. Методика поверки»

Перечень средств поверки:__________________________________________________________

Условия проведения поверки:

Температура воздуха в помещении, °C

Относительная влажность воздуха в помещении, %

№ п/п.

Масса гирь, кг

Мх(расч.)»

Нм

Показания АВМ2-203 Мх, Н м

А, Нм

8(прив.), %

Допуск, знач., %

Примечания

ГП-2

ГП-3

Всего

1

2

3

средн.

1

0

0

0

0

2

0

10

10

58,89

3

0

20

20

117,78

4

0

30

30

176,66

5

0

40

40

235,55

±0,1

6

0

50

50

294,44

7

0

60

60

353,33

8

0

70

70

412,21

9

0

80

80

471,10

Разгрузить ГП-3, обнулить показания системы

10

0

0

0

0

11

10

0

10

-58,89

12

20

0

20

-117,78

13

30

0

30

-176,66

14

40

0

40

-235,55

±0,1

15

50

0

50

-294,44

16

60

0

60

-353,33

17

70

0

70

-412,21

18

80

0

80

-471,10

Протокол №_________

Проверка погрешности измерений сил и крутящих моментов сил Измерительный канал Myb (крутящий момент силы относительно оси Y)

г. Новосибирск                                               «___»____________20___г.

Место проведения поверки: ФГУП «СибНИА им. С.А. Чаплыгина», г. Новосибирск

Объект: Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203, зав. № 01.

Документ на методику поверки: МП 157-233-2017 «ГСП. Система автоматическая для измерений сил и моментов сил АВМ2-203. Методика поверки»

Перечень средств поверки:__________________________________________________________

Условия проведения поверки:

Температура воздуха в помещении, °C                ______

Относительная влажность воздуха в помещении, %     ______

№ п/п.

Масса гирь, кг

Му(расч.),

Нм

Показания АВМ2-203 Му, Н м

Л, Нм

5(прив.)) %

Допуск, знач., %

Примечания

ГП-5

ГП-6

Всего

1

2

3

средн.

1

0

0

0

0

2

0

10

10

49,07

3

0

20

20

98,17

4

0

30

30

147,22

±0,1

5

0

40

40

196,29

6

0

50

50

245,37

7

0

60

60

294,44

8

0

70

70

343,51

Разгрузить

"П-6, обнулить показания системы

9

0

0

0

0

10

10

0

10

-49,07

11

20

0

20

-98,17

12

30

0

30

-147,22

±0,1

13

40

0

40

-196,29

14

50

0

50

-245,37

15

60

0

60

-294,44

16

70

0

70

-343,51

Протокол №_________

Проверка погрешности измерений сил и крутящих моментов сил Измерительный канал Mzb (крутящий момент силы относительно оси Z)

г. Новосибирск                                               «___»____________20___г.

Место проведения поверки: ФГУП «СибНИА им. С.А. Чаплыгина», г. Новосибирск

Объект: Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203, зав. № 01.

Документ на методику поверки: МП 157-233-2017 «ГСП. Система автоматическая для измерений сил и моментов сил АВ М2-203. Методика поверки»

Перечень средств поверки:__________________________________________________________

Условия проведения поверки:

Температура воздуха в помещении, °C                ______

Относительная влажность воздуха в помещении, %     ______

Масса гирь, кг

Mz(pac4-h

Показания АВМ2-203 Mz, Н м

А,

6(прив.),

Допуск.

Приме-

п/п.

ГП-4

Всего

Нм

1

2

3

средн.

Нм

%

знач., %

чания

1

0

0

0

2

20

20

176,66

3

40

40

353,33

4

60

60

529,99

5

80

80

706,65

6

100

100

883,31

±0,1

7

120

120

1059,98

8

140

140

1236,64

9

160

160

1413,30

10

180

180

1589,97

И

200

200

1766,63

Г

агрузить

"П4 гирями до 100 кг, обнулить показания системы

12

1001

0

0

13

80

-20

-176,66

14

60

-40

-353,33

±0,1

15

40

-60

-529,99

16

20

-80

-706,65

17

0

-100

-883,31

Приложение И

(рекомендуемое) Форма сводного протокола поверки системы АВМ2-203

Протокол №_________

Сводный протокол поверки системы автоматической для измерений сил и крутящих моментов сил АВМ2-203

г. Новосибирск                                               «___»____________20___г.

Место проведения поверки: ФГУП «СибНИА им. С.А. Чаплыгина», г. Новосибирск

Объект: Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203, зав. № 01.

Документ на методику поверки: МП 157-233-2017 «ГСИ. Система автоматическая для измерений сил и моментов сил АВМ2-203. Методика поверки»

Перечень средств поверки:__________________________________________________________

Условия проведения поверки:

Температура воздуха в помещении, °C

Относительная влажность воздуха в помещении, %

Заключение по результатам поверки:

  • 1 Значения погрешностей измерений сил и крутящих моментов сил по измерительным каналам:

    Наименование канала

    Диапазон измерений

    Значения приведенных погрешностей измерений,%

    Нагрузка по оси X

    от минус 1400 до 1400 Н

    от

    до

    Нагрузка по оси Y

    от 0 до 6000 Н

    от

    до

    Нагрузка по оси Z

    от минус 400 до 800 Н

    от

    до

    Крутящий момент сил относительно оси X

    от минус 480 до 480 Н м

    от

    до

    Крутящий момент сил относительно оси Y

    от минус 360 до 360 Н м

    от

    до

    Крутящий момент сил относительно оси Z

    от минус 900 до 1800 Н м

    от

    .. до

  • 2 Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203, зав. № 01, соответствует (не соответствует) требованиям методики поверки.

  • 3 Система автоматическая для измерений сил и крутящих моментов сил АВМ2-203, зав. № 01, признана годной (негодной) к применению.

Выдано свидетельство о поверке №_____________от «___»___________20___г.

Поверку проводил:__

(подпись)           (расшифровка подписи)

Организация, выполнившая поверку:________________________________________

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
