Методика поверки «Счётчики электрической энергии однофазные многотарифные МУР 1001.5 SmartOn EE1» (АПГУ. 420144.100 МП)
СОГЛАСОВАНО
![Методика поверки. Счётчики электрической энергии однофазные многотарифные МУР 1001.5 SmartOn EE1. ОЕИ Аналитика](mp_html/752281028646f860dc0a8b_files/752281028646f860dc0a8b-1.jpg)
УТВЕРЖДАЮ
Заместитель директора по
![Методика поверки. Счётчики электрической энергии однофазные многотарифные МУР 1001.5 SmartOn EE1. ОЕИ Аналитика](mp_html/752281028646f860dc0a8b_files/752281028646f860dc0a8b-2.jpg)
Методика поверки
АЛТУ. 420144.100 МП
2017 г.
Настоящая методика поверки распространяется на вновь изготавливаемые, отремонтированные и находящиеся в эксплуатации счетчики электрической энергии однофазные многотарифные МУР 1001.5 SmartOn ЕЕ1(в дальнейшем - счетчики), выпускаемые по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, АПГУ. 420144.100 ТУ, дополняет методику поверки по ГОСТ 8.584-2004 с учетом конструктивных и технологических особенностей счетчика при проведении их первичной и периодической поверок (в дальнейшем - поверка).
Межповерочный интервал -16 лет.
Структура условного обозначения счетчиков приведена в приложении А.
1 ОПЕРАЦИИ ПОВЕРКИ
-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 - операции поверки
Наименование операции |
Номер пункта НД по поверке |
Проведение операции при поверке | |
первичной |
периодической | ||
Внешний осмотр |
5.4 |
+ |
+ |
Проверка электрической прочности изоляции |
5.5 |
+ |
- |
Проверка программного обеспечения |
5.6 |
+ |
+ |
Проверка порога чувствительности |
• 5.7 |
+ |
+ |
Проверка отсутствия самохода |
5.8 |
+ |
+ |
Проверка метрологических характеристик |
5.9 |
+ |
+ |
Проверка точности хода часов |
5.10 |
+ |
+ |
-
2.1 При проведении поверки должны использоваться эталонные средства измере ний и оборудование, указанные в таблице 2.
Таблица 2 - эталонные средства измерений и оборудование, используемые при проведе нии поверки
Номер пункта документа по поверке |
Наименование эталонного средства измерений, вспомогательного оборудования; метрологические и технические характеристики |
5.5 |
Установка пробойная универсальная УПУ-10 |
5.7...5.9 |
Установка для поверки счетчиков электроэнергии SY8125 (per. № 35594-07). |
5.8 |
Секундомер механический СОПпр-2а (рег.№ 11519-11) |
5.10 |
Частотомер универсальный GFC-8131H (per. № 19818-07) |
5.10 |
Адаптер AD-RS485 |
-
2.2 Допускается применение других средств измерений, обеспечивающих определение (контроль) метрологических характеристик счетчиков с требуемой точностью.
-
2.3 Используемые средства измерения должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано в соответствии с ГОСТ Р 8.568-97.
-
3.1 При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», утвержденных Минпромэнерго, эксплуатационной документации установки для поверки счетчиков электрической энергии, далее установка.
-
3.2 Обслуживающий персонал должен иметь квалификационную группу по электробезопасности не ниже III.
-
4.1 Условия проведения поверки указаны в таблице 3. Допускается проводить поверку в иных условиях, если влияющие величины не вызывают изменений основной относительной погрешности измерения активной электрической энергии на величину более ±0,2 %.
Таблица 3 - условия проведения поверки
Влияющая величина |
Допустимые значения |
Температура окружающего воздуха, °C |
23±2 |
Относительная влажность воздуха, % |
30-80 |
Атмосферное давление, кПа (мм рт. ст.) |
84 - 106,7 (630 - 800) |
Форма кривой напряжения и тока измерительной сети |
Синусоидальная с коэффициентом несинусоидальности не более 2% |
Постоянная магнитная индукция внешнего происхождения |
На уровне обычного фона |
Магнитная индукция внешнего происхождения при номинальной частоте |
Значение индукции, создающее изменение погрешности, не более ±0,1%, но не более 0,05 Тл |
Радиочастотные электромагнитные поля, от 30 кГц до 2 ГГц, не более |
1 В/м |
Частота сети, Гц |
50 ±0,5 |
Отклонение фазных или линейных напряжений от среднего значения не более, % |
±1 |
Отклонение значения силы тока от среднего значения не более, % |
±1 |
Отклонение угла сдвига фаз между током и напряжением от установленного значения не более |
2 |
4.2 На поверку должны предъявляться счетчики, принятые ОТК или представителем организации, производивший ремонт.
5 ПРОВЕДЕНИЕ ПОВЕРКИ-
5.1 Допускается, при первичной поверке счетчиков серийного производства, при положительных результатах испытаний по пп. 5.6-5.8, 5.9.1 и 5.10, проводить поверку на 10% счетчиков из партии. Если при проведении испытаний 10% счётчиков из партии по пп. 5.6-5.8, 5.9.1 и 5.10, результат испытаний будет отрицательным, то испытания всей партии счетчиков проводить по пп. 5.6-5.8, 5.9.1 и 5.10, до устранения причин отрицательных результатов испытаний.
-
5.2 Поверка счетчика после ремонта должна проводиться в объеме периодической поверки.
-
5.3 Перед проведением испытаний пп. 5.6-5.8, 5.9.1 и 5.10, счетчик следует выдерживать при Ином и 1б не менее 5 мин. При серийном производстве допускается уменьшать время выдержки счетчика, если это не оказывает влияния на точность результатов измерения.
-
5.4 Внешний осмотр
Внешний осмотр проводить по ГОСТ 8.584-2004. При проведении внешнего осмотра должно быть установлено соответствие счетчика требованиям ГОСТ 31818.11-2012.
-
5.5 Проверка электрической прочности изоляции
-
5.5.1 Проверку электрической прочности изоляции проводить по ГОСТ 8.584-2004 в соответствии с требованиями ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012.
-
5.5.2 Электрическая прочность изоляции между соединенными вместе цепями тока и напряжения, и «землей» должна выдерживать в течение 1 мин воздействие переменного напряжения 4 кВ.
-
Примечание - «землей» является специально наложенная на счетчик металлическая проводящая фольга, касающаяся всех доступных проводящих частей и присоединенная к плоской проводящей поверхности, на которой установлен корпус счетчика и ко всем вспомогательным цепям с номинальным напряжением меньше 40В.
-
5.5.3 Если при проведении испытания произошел пробой или перекрытие изоляции, счетчик считается не прошедшим поверку.
Появление «короны» или шума при проверке не является признаком неудовлетворительных результатов проверки.
Примечание - проверку электрической прочности изоляции допускается проводить на 10% счетчиков из партии. При отрицательном результате испытаний 10% счётчиков испытания проводить на 100% счетчиков до устранения причин отрицательных результатов испытаний.
-
5.6 Проверка программного обеспечения
Подключить адаптер интерфейса связи, AD-485, к порту «UART», см. рисунок 1, или адаптер оптопорта к порту «ОПТОПОРТ» счетчика.
Проверку программного обеспечения проводить с помощью ПО «Конфигуратор ЕЕ». Порядок работы с ПО «Конфигуратор ЕЕ» приведен в руководстве оператора на данное ПО.
Считать номер версии ПО счетчика и номер версии ПО «Конфигуратор ЕЕ».
Таблица 4 - ПО для счетчиков максимальным током 60 А (встроенное)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
1001.5ЕЕ1-0 |
Номер версии (идентификационный номер ПО) |
не ниже V.32.01A-0 |
Цифровой идентификатор ПО |
5FEA |
Другие идентификационные данные |
- |
Таблица 5 - ПО для счетчиков максимальным током 100 А (встроенное)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
1001.5ЕЕ1-1 |
Номер версии (идентификационный номер ПО) |
не ниже v.32.01 А-1 |
Цифровой идентификатор ПО |
A61D |
Другие идентификационные данные |
- |
Таблица 6 - ПО конфигуратора ЕЕ (внешнее)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
МУР 1001.5 SMARTONE ЕЕ-1 |
Номер версии (идентификационный номер ПО) |
не ниже v.412.0 |
Цифровой идентификатор ПО |
AB13FDA7 |
Другие идентификационные данные |
- |
Счетчик считается прошедшим проверку, если номера версий ПО соответствуют указанным в таблицах 4-6.
-
5.7 Проверка порога чувствительности (стартового тока)
Проверку порога чувствительности (стартового тока) счетчика проводить на установке при Ином и cos ф и sin ф, приведенных в таблице 7.
Таблица 7 - значения величины стартового тока
Базовый ток, А |
Стартовый ток, А | |
COS ф=1 |
sin ф=1 | |
5 |
0,02 |
0,025 |
10 |
0,04 |
0,05 |
В качестве показаний следует принимать количество импульсов, зафиксированное визуально с оптического выхода.
Счетчик считается прошедшим проверку, если за время испытаний, рассчитанном по формуле 1 с оптического выхода поступит не менее 2-х импульсов.
от-1000-3600
(1)
где
t - время испытаний, с;
m =2,6;
1000 и 3600 - коэффициенты для перевода кВт ч в ватт-секунды;
Ином - номинальное напряжение, В;
I - стартовый ток, А;
Р - передаточное число испытательного выхода счетчика, имп./кВт-ч (имп./квар ч);
-
5.8 Проверка отсутствия самохода.
Проверку отсутствия самохода производить на установке, при отсутствии тока в цепи тока и напряжении 264 В.
Длительность проверки вычислить по формуле:
АхЮ6
t =---------------------, (2)
^ном^макс
где N = 600;
К- постоянная счетчика, имп./(кВт-ч);
Ином - номинальное напряжение, В;
Гмакс - максимальный ток, А;
t - время испытания, мин.
Счетчик считается прошедшим проверку, если за время проведения испытания с
испытательного выхода счетчика поступит не более 1 импульса.
-
5.9 Определение метрологических характеристик
-
5.9.1 Определение основных относительных погрешностей измерения активной и реактивной электрической энергии
-
Определение основных относительных погрешностей измерения активной и реактивной электрической энергии проводить на установке, при UH0M и значениях силы тока, cos ф и sin ф, приведенных в таблицах 8 и 9.
Таблица 8 - пределы допускаемой основной относительной погрешности измерения активной электрической энергии (мощности)
№ испытания |
Сила тока |
COS ф |
Пределы допускаемой основной относительной погрешности, % |
1 |
0,05 16 |
1,0 |
±1,5 |
2 |
0,1 16 |
1,0 |
±1,0 |
3 |
0,116 |
0,5 (L) |
±1,5 |
4 |
16 |
1,0 |
±1,0 |
5 |
16 |
0,5 (L) | |
6 |
1макс |
1,0 | |
7 |
1макс |
0,5 (L) |
Таблица 9 - пределы допускаемой основной относительной погрешности измерения ре-активной энергии (мощности)
№ испытания |
Сила тока |
sin ф |
Пределы допускаемой основной относительной погрешности, % |
1 |
0,05 1б |
1,0 |
±2,5 |
2 |
0,21б |
0,5 (L) |
±2,0 |
3 |
1б |
1,0 | |
4 |
1б |
0,5 (L) | |
5 |
1макс |
1,0 | |
6 |
1макс |
0,5 (L) |
Счетчик считается прошедшим проверку, если относительные погрешности измерения активной или реактивной электрической энергии не превышают пределов допускаемой основной относительной погрешности указанных в таблицах 8 и 9.
Внимание! При первичной поверке основная относительная погрешность счетчиков не должна превышать 0,8 от пределов допускаемой основной относительной погрешности указанных, в таблицах 8 и 9.
-
5.9.2 Определение погрешностей измерения параметров сети Примечание - определение погрешностей измерения параметров сети при первичной поверке допускается проводить на 1% счетчиков из партии. При отрицательном результате испытаний 1% счётчиков испытания проводить на 10% счетчиков до устранения причин отрицательных результатов испытаний.
При периодической поверке определение погрешности измерения параметров сети проводить по запросу потребителя счетчика.
-
5.9.2.1 Определение основных относительных погрешностей измерения напряжения и силы тока
-
5.9.2.1.1 Определение основной относительной погрешности измерения напряжения проводить на установке, при значениях напряжениях UH0Mh 0,7 UHOm.
-
Относительную погрешность измерения напряжения вычислить по формуле:
8 = Uc4 ~U° -100%, (3)
U
и о
где UC4 - значение напряжения, измеренное счетчиком, В;
Uo- значение напряжения, измеренное эталонным счетчиком установки, В.
Допускается измерять напряжение с помощью вольтметра, подключая его между зажимом нулевого провода счетчика и зажимом цепи напряжения фазы.
-
5.9.2.1.2 Определение основной относительной погрешности измерения силы тока проводить на установке при значениях силы тока: 0,1 1б; 1б и 1маКс-
Относительную погрешность измерения силы тока вычислить по формуле:
§=1сч~1о ,100%> (4)
где 1сч - показание силы тока, измеренной счетчиком, А;
10 - показание силы тока, измеренной эталонным счетчиком установки, А.
Счетчик считается прошедшим проверку, если относительные погрешности измерения напряжения и силы тока не превышают ±1,0%.
-
5.9.2.2 Определение основной абсолютной погрешности измерения частоты Определение основной абсолютной погрешности измерения частоты проводить на
установке:
-
- для номинальной частоты 50 Гц при значениях 47,5; 50 и 52,5 Гц;
-
- для номинальной частоты 60 Гц при значениях 57,5; 60 и 62,5 Гц.
Абсолютную погрешность измерения частоты вычислить как разность между показаниями частоты эталонного счетчика входящего в состав установки и поверяемого счетчика.
Счетчик считается прошедшим проверку, если основная абсолютная погрешность измерения частоты не превышает ±0,1 Гц.
-
5.9.3 Определение основной относительной погрешности измерения полной мощности
Определение основной относительной погрешности измерения полной мощности проводить при и„ом и значениях силы тока и cos ср, приведенных в таблице 10.
Таблица 10- значения силы тока и cos ср при определении основной относительной по-грешности измерения полной мощности
№ испытания |
Сила тока |
COS ф |
Пределы допускаемой основной относительной погрешности, % |
1 |
0,05 1б |
1 |
±2,0 |
2 |
0,2 1б |
о,5 (L) |
±1,5 |
3 |
1б |
1 | |
4 |
1макс |
1 |
Основную относительную погрешность измерения полной мощности вычислить по
формуле: |
S=S"',r U°, '!° '100°/° (5) UO ’*О |
SC4 - показание полной мощности, измеренной счетчиком, В;
Uo - показание напряжения, измеренного эталонным счетчиком установки, В;
10 - показание силы тока, измеренной эталонным счетчиком установки, А.
Примечание - допускается, при вычислении основной относительной погрешности измерения полной мощности, использование показаний полной мощности с индикатора установки.
Счетчик считается прошедшим проверку, если основная относительная погрешность измерения полной мощности не превышает пределов допускаемой основной отно сительной погрешности, приведенных в таблице 10.
-
5.10 Проверка точности хода часов счетчика
Выход контроля часов счетчика подключить к частотомеру в соответствии с рисунком 1.
Частотомер установить в режим измерения периода с разрешением не менее 1 мкс.
Подать питание на счетчик. Измерить период следования импульсов.
Счетчик
![Методика поверки. Счётчики электрической энергии однофазные многотарифные МУР 1001.5 SmartOn EE1. ОЕИ Аналитика](mp_html/752281028646f860dc0a8b_files/752281028646f860dc0a8b-3.jpg)

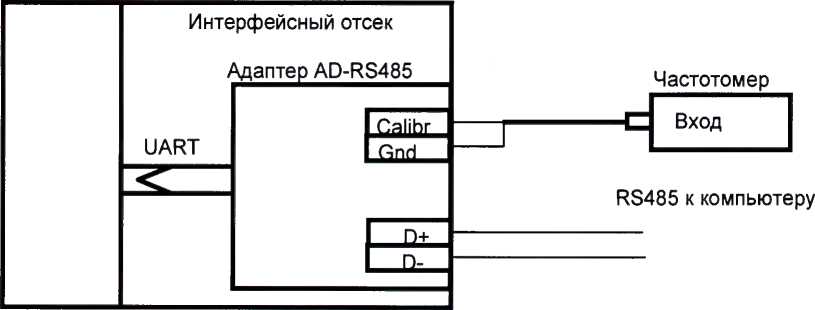

Рисунок 1 - схема подключения частотомера
Вычислить абсолютную погрешность хода часов счетчика по формуле:
АТ = Т-43200-43200, (6)
где АТ - абсолютная погрешность хода часов, с/сут;
Т- измеренный период следования импульсов на испытательном выходе, с.
Счетчик считается прошедшим проверку, если абсолютная погрешность хода часов счетчика не превышает ±0,5 с/сут.
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
6.1 Результаты поверки отражают в протоколе поверки. Рекомендуемая форма протокола приведена в приложении Б.
При осуществлении поверки на автоматизированной установке, решение о признании годности счетчика осуществляется на основании протокола поверки, выданного установкой.
-
6.2 При положительных результатах поверки счетчик опломбируется с наложением оттиска поверительного клейма. Положительные результаты первичной поверки оформляют записью в соответствующем разделе паспорта, заверенной оттиском поверительного клейма установленной формы и (или) выдачей свидетельства о поверке.
-
6.3 В случае отрицательных результатов поверки счетчик признается непригодным. При этом клейма предыдущей поверки счетчика гасят, пломбы предыдущей поверки снимают.
Начальник отд.206.1
ФГУП «ВНИИМС»
Вед.инженер отд.206.1
ФГУП «ВНИИМС»
![Методика поверки. Счётчики электрической энергии однофазные многотарифные МУР 1001.5 SmartOn EE1. ОЕИ Аналитика](mp_html/752281028646f860dc0a8b_files/752281028646f860dc0a8b-4.jpg)
С.Ю. Рогожин
Е.Н. Мартынова
![Методика поверки. Счётчики электрической энергии однофазные многотарифные МУР 1001.5 SmartOn EE1. ОЕИ Аналитика](mp_html/752281028646f860dc0a8b_files/752281028646f860dc0a8b-5.jpg)
Приложение А
Структура условного обозначения счетчиков
МУР 1001.5 SmartOn ЕЕ1 - Х/Х - X
Н - измерение тока в нейтрали
Базовый/максимальный ток, А
Приложение Б (рекомендуемое)
ПРОТОКОЛ ПОВЕРКИ №______________от «__»
счетчика__________________ Заводской номер_________________
(исполнение)
Год выпуска________________Дата предыдущей поверки «___»_________20
Поверочная установка типа__________, № __________свидетельство о поверке
установки №__________от «___»_____20__г., срок действия до «___» ______20
Предельные значения допускаемой основной суммарной погрешности эталонных средств поверочной установки не более_____%.
Эталонный счетчик типа________ № ______________ предел основной относительной погрешности, не более __________%;
РЕЗУЛЬТАТЫ ПОВЕРКИ:
-
1. Внешний осмотр_______________________________________________________
-
2. Проверка электрической прочности изоляции_____________________________
-
3. Опробование и проверка правильности работы счетного механизма и испыта
тельных выходов___________________________________________________________
-
4. Результаты определения основной относительной погрешности
№ пп
Напряжение, В
Нагрузка в
% ОТ Ig
Коэффициент мощности coscp, sincp
Значение основной относительной погрешности, %,
1
2
-
5. Проверка чувствительности____________________________________________
-
6. Проверка отсутствия самохода__________________________________________
-
7. Проверка точности хода часов__________________________________________
Заключение
счетчик ____________________________________________________
Поверитель_________________(Ф.И.О.)________________(Подпись)
Приложение Б
(продолжение)
Форма протокола автоматизированной поверки счетчиков
ПРОТОКОЛ ПОВЕРКИ СЧЕТЧИКОВ _______________
Класс точности_____ Постоянная _______ Uhom ______ 1ном ___________ Дата ________ Время _________
Изготовитель _________________ Температура ________
Установка __________________ Эталонный счетчик типа__________________ Влажность ________
Свидетельство о поверке установки до
No |
Зав. No |
Cos = 1.0 |
Cos = 0.5L |
Cos = 0.5C |
ТХЧ |
Самоход |
Чувств. |
Пост. |
Изоляция |
Внешний вид |
Заключение | ||||||
Imax |
1.01b |
0.11b |
0.051b |
0.011b |
Imax |
1.01b |
0.11b |
0.21b | |||||||||
1 | |||||||||||||||||
2 | |||||||||||||||||
3 | |||||||||||||||||
4 | |||||||||||||||||
5 | |||||||||||||||||
6 |
Оператор
Контролер
Поверитель
