Методика поверки «МОНИТОР ПРИКРОВАТНЫЙ МП-01» (ЦЮ2.89З.112 И2-ЛУ)

ЗПВЕРВДАЮ

Главный инженер пре иятия п/я В-8574

г. 4 ”

£.Ю. Г. Астафьев

Инструкция по поверке Лист утверждения да .893.112 1Е-ЛУ

г. Р. 11418'39'

' СОГЛАСОВАНО

руководитель предприятия п/я В-8584

А.И.Трубников

/2. 1^8

- aSyZ/o sw

Главный конструктор разработки

С. С. Апуокас

196/

1967

МСШГОР ПРИКРОВАТНЫЙ

ш-01

Й1струкция по поверке ЦВ2.893.112 Ж

di dlS^88

СОШСОВАНО

Д1фектор ВНИИЙМТ Ю СССР

Б. И. Леонов

196

Операции поверки...............................

Средства поверки ...............................

Требования безопасности ........................

Условия поверки и подготовки к ней .............

Проведение поверки..............................

Оформление результатов поверки ..... ............

Приложение. Децимальные номера чертежей и технических условий составных частей монитора и средств поверки..........

Настоящая инструкция по поверке распространяется на мониторы прикроватные МП-01   2.893.II2, 2.893.II2-0I,   2.893.112-02,

2.893.112-03 (далее "монитор"), предназначенные для одновременного определения до б-ти физиологических параметров по выбору из возможного полного количества 12-ти параметров - частоты сердечных сокращений (ЧСС), частоты дыхания (НЦх), частоты периферического пульса (ЧППл), дефицита пульса (ДПл), артериального давления (АДв) крови инвазивным методом (систолического и диастолического ДЦв), венозного давления крови (ВДв), ударного объема кровообращения (УОКр), минутного объема кровообращения (МОКр), температуры (Т) в двух точках и подсчета экстрасистол (ЭСс) - на основе анализа снимаемых биологических сигналов: электрокардиосйгнала (ЭКСг), реокардиосигнала (РКСг), фонокардиосигнала (ФнКСг), реоспиросигна-ла (РССг), фотосфигмосигнала (ФССг), сигнала артериального давления и устанавливает методику их первичной и периодической поверке, а также при выходе из ремонта.

noOn.

I. ОПЕРАЦИИ ПОВЕРКИ

• 1.1. Внешний осмотр.

• 1.2. Опробование.

• 1.3. Определение (контроль) метрологических характеристик

Диапазон измерения ЧСС (п. 5.3.1).

Абсолютная погрешность измерения Ч(Х) (п. 5.3.1).

Диапазон измерения ЦЦх (п. 5.3.2).

Абсолютная погрешность измерения ЧДх (п. 5.3,2). Диапазон измерения Т двумя измерительными каналами

1

• 1.3.6. Абсолютная погрешность измерения Т (п. 5.3.3).

• 1.3.7. Диапазон измерения систолического АДв прямым (кровавым) методом (п. 5.3.4)..

• 1.3.8. Диапазон измерения диастолического АДв прямым методом (п. 5.3.4).

• 1.3.9. Абсолютная погрешность измерения АДв прямым методом

(п. 5.3.4).

• 1.3.10. Диапазон подсчета экстрасистол ( п. 5.3.5).

• 1.3.11. Диапазон контролируемой величины МОКр по методикам Кубичека и Карпмана (п. 5.3.6).

• 1.3.12. Относительная инструментальная погрешность измерения мокр (п. 5.3.6).

• 1.3.13. Диапазон контролируемой величины УОКр по методикам Кубичека и Карпмана ( п. 5.3.6).

• 1.3.14. Относительная инструментальная погрешность измерения УОКр (п. 5.3.6).

• 1.3.15. Диапазон измерения ЧППл (п. 5.3.7).

  					Пист
  				ЦЮ2.893.112 И2
  ffucm	N'>eon(jM.	Пйдп.	Дота

2. СРЕДСТВА ПОВЕРКИ

t

<

f

«

При проведении поверки долины быть применены средства, указанные в табл, 2.x.

5.3.3

Термостат водяной

«

Ш-С|4

Мано-вакутмметр

5. 3.4 у

5.3.9

11)узо-поршневой манометр

в табл. I, но обеспечивающие определение (контроль) метрологических характеристик проверяемого средства с требуемой точностью.

• 3. ТРЕБОВАШМ БЕЗОЛАСйОСт

3«Х. При проведении поверки долхан быть соблвдены сяедуодие требования безопасности;

X) перед включением монитора в сеть, убедиться в исправности сетевых соединительных шнуров и соединить контакт "рабочее заземление" с шиной рабочего заземления;

• 2) соединение контакта "рабочее заземление" с шиной рабочего заземления произвести до других присоединений к монитору, а отсоединение - после всех отсоединений;

• 3) в случав использования монитора совместно с другими приборами при проведении поверки соединить клеммы "рабочее заземление" всех 2фиборов в целях выравнивания потенциалов их корпусов.

  • 3.2. Но степени защиты от поранения электрическим током, монитор             выполнен по второму классу защиты и имеет повышен

ную степень защиты (тип В) в соответствии с требованиями ГОСТ Х2.2.025-76.

подп.

• 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА. К HEli

-4.1ф При проведении поверки должны быть соблюдены следующие условия:

• 1)

• 2)

• 3)

• 4)

• 5) гармоник не более 5

Примечание. Допускается проведение поверки в условиях, реально существующих в лаборатории, цехе и отличающихся от нормальных, если они не выходят за пределы рабочих условий на монитор • или средства поверки, применяекше при поверке.

• 4.2. В помещении, в котором проводится поверка, не должно быть вибраций, сотрясений, сильных электрических и магнитных полей, которые могут повлиять на результаты измерений.

• 4.3. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• 1) перед началом работы следует внимательно изучить техническое описание и инструкцию по эксплуатации, а также ознакомиться с расположением и назначением органов управления и настройки на передней и задней панелях;

• 2) вставить в монитор устройства измерения согласно выполнения соответствующему варианту монитора; к вхо.дным разъемам устройств измерения подключить соответствующие входные кабели согласно маркировке;

  Лист

  N* вопим.

  поОп.

  Долю

  ЦШ.893.112 И2

  ffucm

  Ю

• 3) ЦО включения монитора произвести слецующие операции;

а) соединить клемму " рабочее заземление" с шиной земления;

б) убедиться в наличии плавких вставок в цепи питания;

в) подключить сетевой соединительный шнур монитора к розетке сети питания;

г) нажать на задней панели монитора кнопку ХОЛ.ЗАПУСК и одновре-? менно нажать кнопку СЕТЬ. На экране ЭЛТ должен появиться текст.

I

• 5. ПРОВадНИЕ ПОВЕРКИ

  • 1)

  • 2)

  • 5.1.При внешнем осмотре должно быть установлено соответствие следующим требованиям:

целостность пломб;

комплектность согласно разделу 3 "Состав комплекта мони- !

отсутствие вицимых механических поврежцений коя^гха, пере дней; J панели,регулировочных и соединительных элементов по причине некачественной упаковки или неправильного транспортирования;

• 4) обеспечение фиксации кнопки СЕТЬ ;

• 5) чистота гнезд,разъемов и клемм;                             j

  • 5.2. Опробование работы монитора для оценки его исправности ) производится согласно разделу 8 "Порядок работы" 2.893.II2 ТО, и J проверка на соответствие требованиям ГОСТ 12.2.025-76 по электробезопасности.

Неисправные мониторы бракуются и направляйся в ремонт.

5.3.Определение (контроль) метрологических характеристик.

• 5.3.1. Определение диапазона измерения ЧСС (п. I.3.I),абсолютной погрешности измерения ЧСС чП. 1.3.2) проводят в порядке, изложенном ниже.

• 5.3.1.1. Убедиться в наличии вставленного в блок монитора исполнения 2.893.II2 устройства измерения ЧСС 3.959.000 ("УИ ЧСС"). При его отсутствии вставить устройство измерения ЧСС в блок монитора при выключенном питания последнего и нажать кнопку СЕТЬ при нажатой кнопке ХОЛ.ПУСК на задней панели - на экране ЭЛТ должен появиться текст.

  			—-------	JIucm
  			I          ЦЮ2.893.112 И2
  			■■11

• 5.3.1.2. Установить нажатием кнопки " •   '' монитор в исходное

состояние (в левом нижнем углу экрана ЭЛТ должна высвечиваться точка). Задействованные кнопки, которые функционально не подчинены кнопке " •  ", перевести посредством нажатия в незадействованное

положение - светодиоды всех кнопок, за исключением кнопки КАНАЛЫ

и кнопок устройства измерениядолжны быть погашены.

• 5.3.1.3. Нажать кнопки ТРЕНД, " —► " - рядом с устройством

измерения ЧСС, КАНАЛЫ, " —► " - рядом с устройством измерения ЧСС, "  • при необходимости кнопку КАНАЛЫ - должен быть задействован первый канал, "   •   ". Отключить УИ, неупомянутые в

п. 4.8.1 - нажать кнопку ВЫКД. УИ, кнопки " —► " радом с отключаемыми УИ, кнопку "  •   ". Отключенные УИ должны указываться

надписью ОТКЯ на экране ЭЛТ.

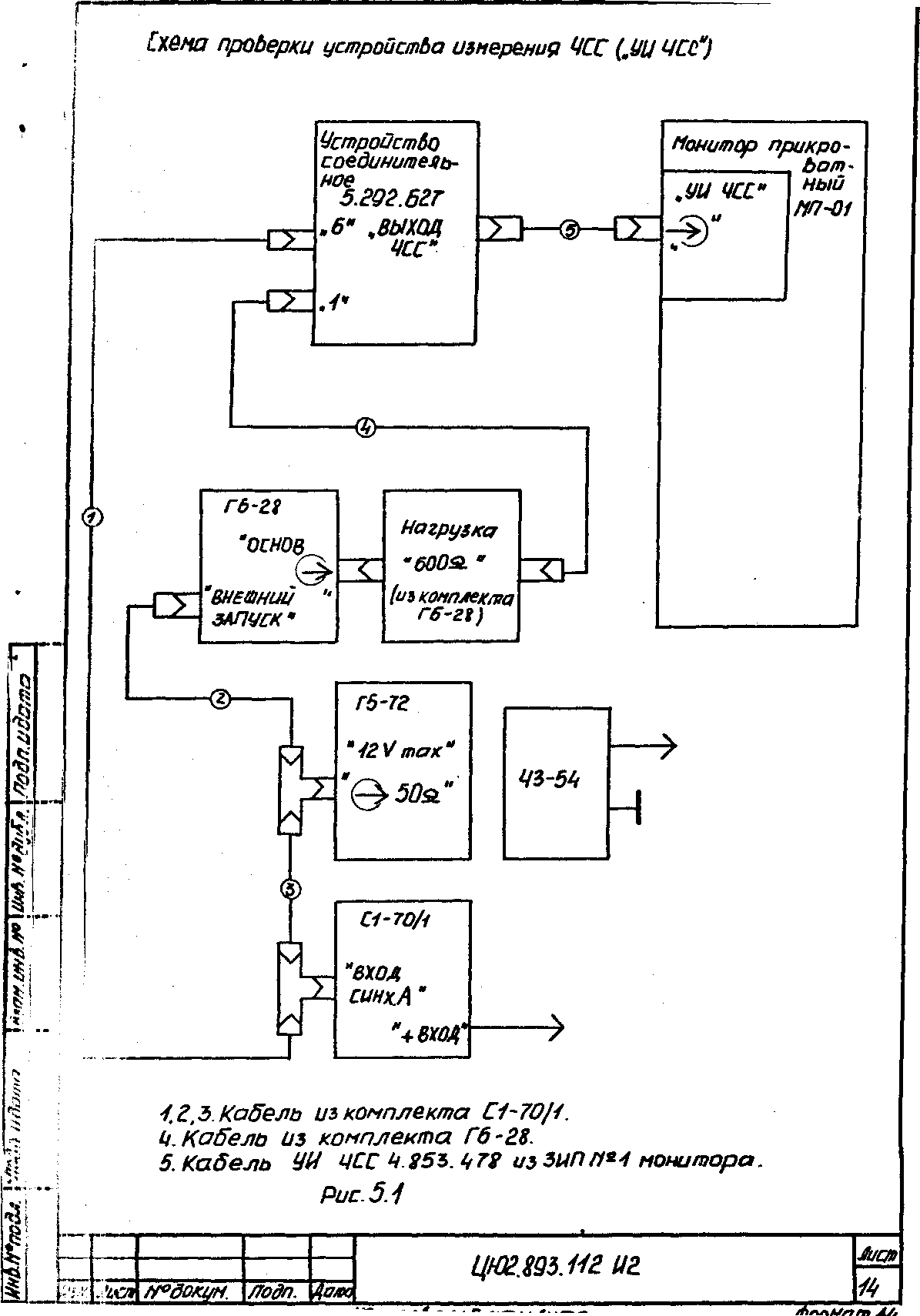

• 5.3.1.4. Собрать схему проверки устройства измерения ЧСС ("УИ ЧСС"), приведенную на рис. 5.1. Соединить разъем " -Q " УИ ЧСС через кабель УИ ЧСС с разъемом устройства соединительного "ВЫХОД ЧСС". Переключатели устройства соединительного “sпоставить в положение "I".

• 5.3.1.5. Установить на лицевой панели генератора Г6-28 перек

лючатель ФАЗА, в положение "О", переключатель СМЕЩ СЙГН. - в положение "О", переключатель " xjdB" - в положение "10 dB" ("6005^'’), переключатель режима работы - в положение НГ , переключатель выбора формы сигнала в положение "         ; установить с помощью

осциллографа размах треугольного импульса (1±,0,05) В частотой (IQtP,I) Гц; установить на выходе генератора Г5-72 полозкительыые импульсы амплитудой (^1) В, длительностью 5 мс и периодом повторения 500 мс. Перевести переключатель режима работы генератора Го-23 в положение " J L

noon.

• 5.3.1.6. Сформировать на выходе генератора Г6-28 треугольный

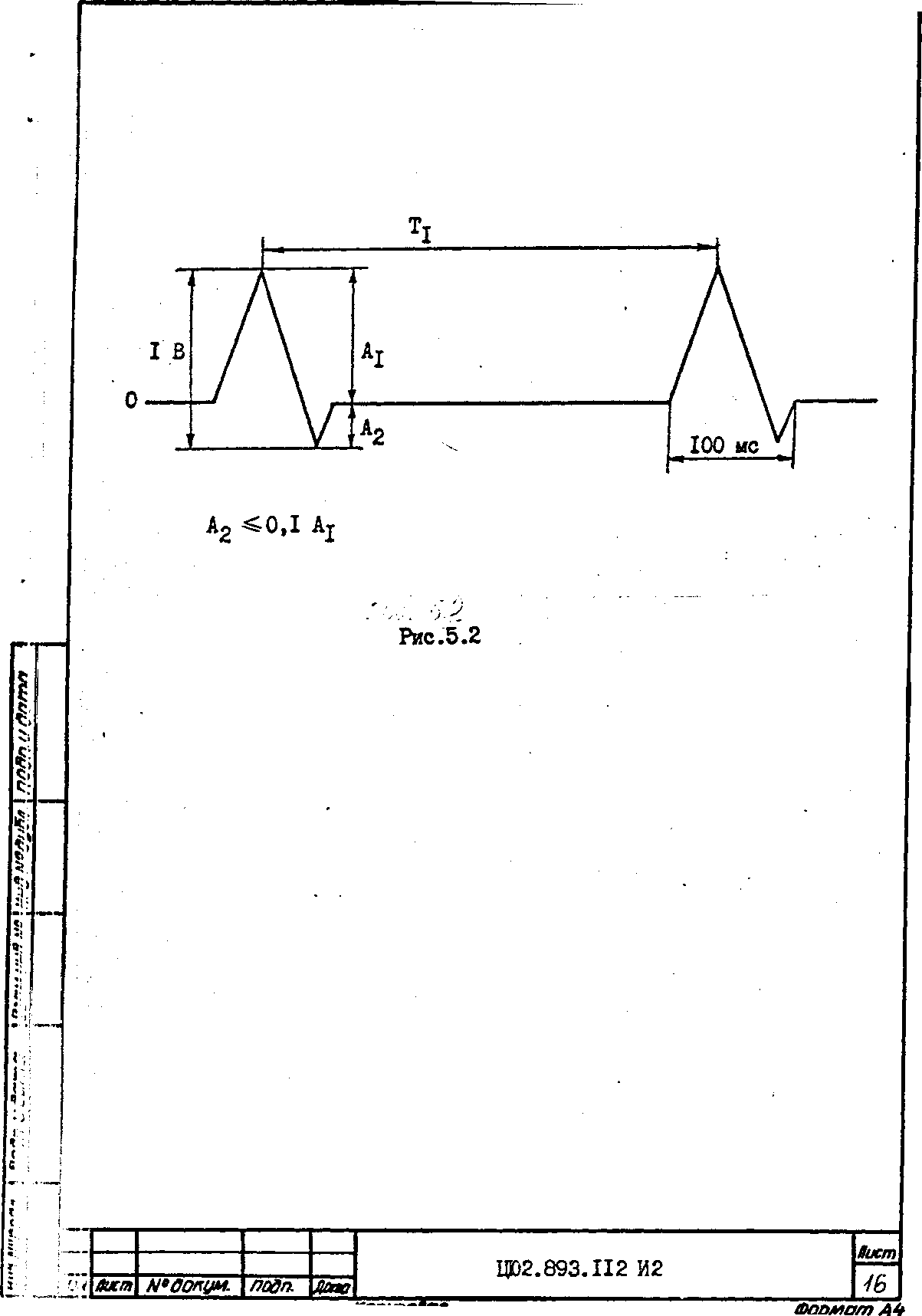

импульс, показанных на рис. 5.2 следующим образом; перевести переключатель генератора ФАЗА в положение, соответствующее плавному изменению фазы, установить о помощью ручки генератора ФАЗА минимальное расстояние меащу нижней вершиной треугольного и/лпульса и горизонтальной частью сигнала на экране осциллографа, подопочен-ного к ОСНОВ. ’’         " генератора Г6-28, переключатель

СМЕЩ.СИГН. генератора Г6-28 в положение ’’I” и поворачивая ручку СМЕЩ.СИГН. установить с помощью осциллографа горизонтальную часть сигнала на нулевой уровень.

• 5.3.1.7. Установить, контролируя частотомером, частоту генератора Г5-72, указанную в табл. 5.1. Зафиксз25)овать показания индицируемых на экране ЭЛТ значений ЧСС, определить погрешности измерения ЧСС в каждой точке как разницу меаду результатом измерения и номинальным значением

Таблица 5.1

Примечание. После каждого переключения частоты выждать необходимое время установления показаний ЧСО (не менее I мин).

• 5.3.2. Определение диапазона измерения W (п. 1.3.3), абсолютной похрешности измерения ЧДх (п. 1.3.4) проводят в поряцке, изложенном ниже.

  Пост

  1..,.....-

ЦЮ2.893.112 И2

noon. \Вёаа

• 5.3.2.1. Убедиться в наличии вставленного в люк монитора исполнения 2.893.II2 устройства измерения ЧДх ("УИ W’’)

3.959.001. При его отсутствии вставить устройство измороиия ЧЦх в блок монитора при выключенном питании последнего и нажать кнопку СЕТЬ при нажатой кнопке Х0Л.11УСК на задней панели - на экране ЭЛТ дол]^н появиться текст.

• 5.3.2.2. Установить нажатием кнопки ”   •   ’’ монитор в исход

ное состояние (в левом нижнем углу экрана ЭЛТ должна высвечиваться точка). Зайдействованные кнопки, которые функционально не подчинены кнопке "   •   ", перевести посредством нажатия в незадей-

ствованное положение - светодиоды всех кнопок, за исключением КАНАЛЫ и кнопок устройств измерения, должны быть погашены.

• 5.3.2.3. Нажать кнопки ТРЕВД, "  —►   ” - рядом с устройст

вом измерения W» КАНАЛЫ, " -—” - рядом с устройством измерения ЧЖ, "   •    ", при необходимости кнопку КАНАЛЫ - должен

быть задействован первый канал, "    •       Отключить УИ, неупомянутые в п. 4.I8.I - нажать кнош^ ВЫКЛ. УИ, кнопки ’’ —*-  ’’ -

рядом с отключаемыми УИ, кнопку             Отключенные УИ долж

ны указываться надписью ОТКЛ на экране ЭЛТ.

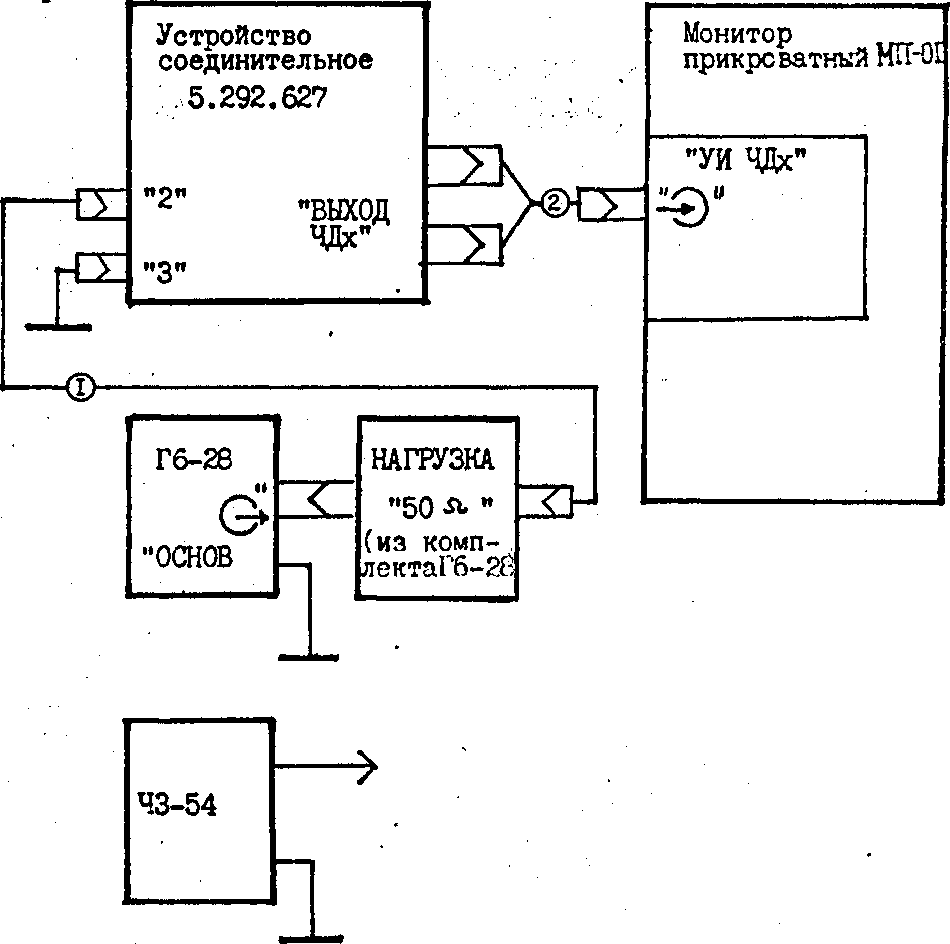

• 5.3.2.4. Собрать схему проверки устройства измерения ЧДх

("УИ ^Цх"), приведенную на рис. 5.3. Поставить переключатель устройства соединительного в ненажатое положение, включить режим измерения монитора посредством на*1£атия кношси "   ▼   ".

• 5.3.2.5. Подать о выхода генератора Г6-28 ОСНОВ "      " на

гнезда "2", "3" устройства соединительного прямоугольные импульсы максимальной амплитуды; установить с помо11(ью частотомера частоты генератора, указанные в табл. 5.2; при этом показания на экране ЭЛТ монитора должны соответствовать значениям, указанным в табл.

5.2. Определить погрешности излюрониз W в каждой то^со как разницу между результатом измерения и номинальным значением.

Ллпп

Таблица 5.2

г

Д p И M e Ч a E И e. После каждого переключения частоты выждать не менее I мин.

• 5.3.3. Определение диапазона измерения Т двумя измерительными каналами (п. 1.3.5), абсолютной погрешности измерения (п.1.3.6), проводят в порядке, изложенном нике.

• 5.3.3.1. Убедиться в наличии вставленного в блок монитора исполнения 2.893.II2 устройства измерения Т 3.959.008 (”УИ Т") с принадлежащими данному устройству измерения Т датчиками температуры, подключенныгли соответственно каналу измерения (белый к первому каналу). Ппи его отсутствии вставить устройство измерения Т с подключенными соответственно каналу измерения датчиками температуры в блок монитора при выключенном питании последнего, нажать кнопку сеть при нажатой кнопке ХОД.ПУСК на заданной панели - на экране ЭДТ должен появиться текст.

• 5.3.3.2. Устансвитъ нажатием кнопки "  •   " монитор в исход

ное состояние (в левом нижнем углу экрана ЭЛТ должна высвечиваться точка). Задействованные кнопки, которые функционально не подчи-

ton

нены кнопке " • ", перевести посредством нажатия в незадейст-вованное положение - светодиода всех кнопок, за исключенном шюп-ки КАНАЛЫ и кнопок устройств измерения^

Нажать кнопки ТРЕНД, " —► КАНАЛЫ, " —► " - рядом Отключить УИ, неупомянутые в кнопки " —"

*’   • Отключенные УИ должны указываться надписью ОТКЛ на эк

ране ЭЛТ.

5.3.3.4. Залить в рабочую камеру термостата 11Ж-0-03 рабочую жидкость - дистиллированную воду, охлажденную до 6-8 °C.

• 5.3.3.5. Включить, питание термостата, нажать кнопку НАСОС -- остальные кнопки должны быть в ненажатом положении. Температуру воды контролировать термометром TP-I с рабочим диапазоном 8-12 °C.

• 5.3.3.6. При достижении температуры вода I0-II °C поместить датчики температуры в воду, рядом о емкостью ртути термометра TP-I и через 4,5-5 мин произвести отсчет значений TI и Т2, индицируемых на экране ЭЛТ. Определить погрешность измерения как разность между измеренными значениями и показаниями термометра TP-I.

• 5.3.3.7. Вынуть датчики температуры из вода, установить температуру термостатирования термостата ITK-0-03 равномй 25 °C путем нажатия соответствующей кнопки, а температуру врды в рабочей ка/ло-ре термостата контролировать термометром TP-I с рабочил^ диапазоном 24-28 °C.

• 5.3.3.8. После стабилизации температуры вода в рабочей камере термостата определить погрешность измерения аналогично п. 5.3.3.6.

• 5.3.3.9. Вынуть датчики температуры из вода, установить температуру термостат1фования терглоотата ITS-0-03 равной 45 °C путем нажатия соответствующей кнопки, а температуру вода в рабочей камере тер?лостата контролировать термостатом TP-I с рабочшл диапазо-

Ц02.893.П2 И2

HOM 44-48 °C.

• 5.3.3.10. После стабилизации температуры воды в рабочей камере термостата определить погрешность измерения аналогично п. 5.3.3.6.

• 5.3.4. Определение диапазона измерения систолического АДв прямым (кровавил) методом (п. 1.3.7), диапазона измерения диастолического АДв прямым методом (п. 1.3.8), абсолютной погрешности измерения АДв пря1лым методом (п. 1.3.9) проводят в порядке, изло-хенном ниже.

• 5.3.4.1. Убедиться в наличии вставленного в блок монитора исполнения 2.893.112 устройства измерения АДв 3.959.005

("Уй АДв"}. При его отсутствии вставить устройство измерения АДв в блок монитора при выключенном питании последнего. Пахать кнопку рЕТЬ при нажатой кнопке ХОД.ПУСК на задней панели - на экране ЭиОТ должен появиться текст.

• 5.3.4.2. Установить нажатием кнопки "   •   " монитор в исход

ное состояние (в левом нижнем углу экрана ЭЛТ должна высвечиваться точг^а). Задействованные кнопки, которые функционально не подчинены кнопке "   • перевести посредством нажатия в незадействован-

ное положение - светодиоды всех кнопок, за исключением кнопки КАНАЛЫ и кнопок устройств измерения^ должны быть погашены.

• 5.3.4.3. Нажать кнопки ТРЕНД, "   —" - рядом с устройст

вом измерения АДв, КАНАЛЫ, " —► " - рядом с устройством измерения АДв, "   • Отключить УИ, неупомянутые в п. 5.3.4.I - .

-нажать кнопку ВЫКЛ.УИ, " —► " рядом с отключаемыми УИ, кнопку "    •    ". Отключенные УИ должны указываться надписью на эк

ране ЭЛТ.

• 5.3.4.4. Собрать схему проверки устройства измерения АДв

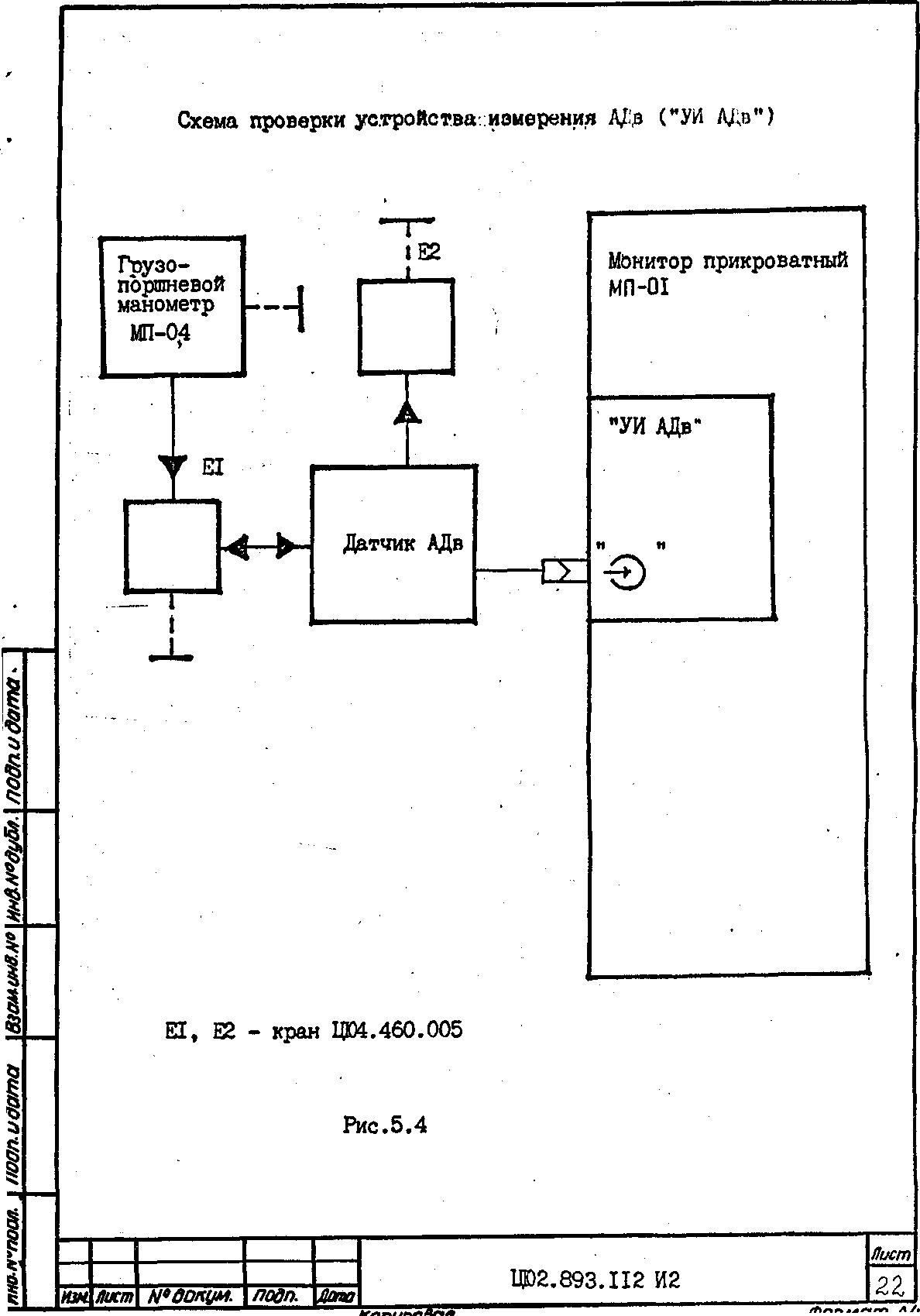

("УИ АДв"), приведенную на рис. 5.4.

.5.3.4.5. За1фепить к столу штатив 6.156.000, надеть на кол-лачек датчика АДв элластичную мембрану, установить корпус датчика в вертикальном положении на штатив, зафиксировать его держателем 6.152.540 и с помощью тонкой пипетки капнуть в ямку в центре корпуса каплю касторного масла таким образом, чтобы под каплей не оставалось пузырьков воздуха; в таком положении наложить сверху коллачек с мембраной и осторожно, не меняя положения, закрутить гайку; на входной штуцер камеры (" —►   ") надеть кран

4.460.005, который через трубцу с внутренним диаметром 3,5 мм герметично соединить с грузо-поршневым манометром Ж1-04. Установить нулевое давление, надеть второй 1фан 4.460.005 на входной штуцер камеры и закрепить его.

• 5.3.4.6. Нажать кнопку " 1>0< ся светодиод) и выждать не менее 10 посредством нажатия кнопок " О О <3 светятся).



• 5.3.4.7. Создать с помощью грузо-поршневого манометра

в камере датчика АДв давление, величины которого указаны в табл.5.3.

Зафиксировать показания, индицируемые на экране ЭЛТ, которые при температуре (20^5) °C должны соответствовать значениям, указанном в табл.5.3 (при температурах 10-15 °C и 25-35 °C указанные в таблице значения отклонений необходимо умножить на 1,5); определить погрешность измерения АДв в каждой точке как разницу между результатом измерения и номинальным значением.

Таблица 5.3

-----

« ________

j/zagz?. pcawz

Продолжение табл. 5.

• 5.3.5, Определение диапазона подсчета экстрасистол (п. 1.3.I0) проводят в порядке, изложенном ниже*

• 5.3.5.1. Убедиться в наличии вставленного в блок монитора исполнения 2.893.XI2 устройства измерения ЧОО 3.959.000 ("Уй ЧОО") и устройства измерения ЭСо 3.959.007 ("УИ ЭСо").

При их отсутствии вставить устройство измерения ЧСС и ус!15)ой-ство измерения ЭСс в блок монитора при выключенном питании последнего. Нажать кнопку СЕТЬ при нажатой кнопке ХСи1.ПУ(Ж на задней панели. На экране ЭЛТ должен появиться текст.

• 5.3.5.2. Установить нажатием кнопки "   •   ” монитор в исход

ное состояние (в левом нижнем углу экрана ЭЛТ должна высвечиваться точка). Задействованные кнопки, которые функционально не подчинены кнопке "   •   "♦ перевести посредством нажатия в незадейст-

вованное положение - светодиоды всех кнопок, за исключением кнопки КАНАЛЫ и кнопок устройств измерения^ должны быть погашены.

• 5.3.5.3. Нажать кнопки ТРЕВД, " —*• ” - рядом с устройст

вом измерения ЭСс, КАНАЛЫ, " —► " - рядом с устройством измерения ЭСс, "   •    ". Отключить Уй, неупомянутые в п. 5.3.5.1 - нажать

кнопку ВЫКЛ.УЙ, кнопки " —► " рядом с отключаемыми, кнопку

ЦС2.893.П2 Й2

". Отключенные УИ должны указываться надписью ОТКЯ на экране ЭЛТ.

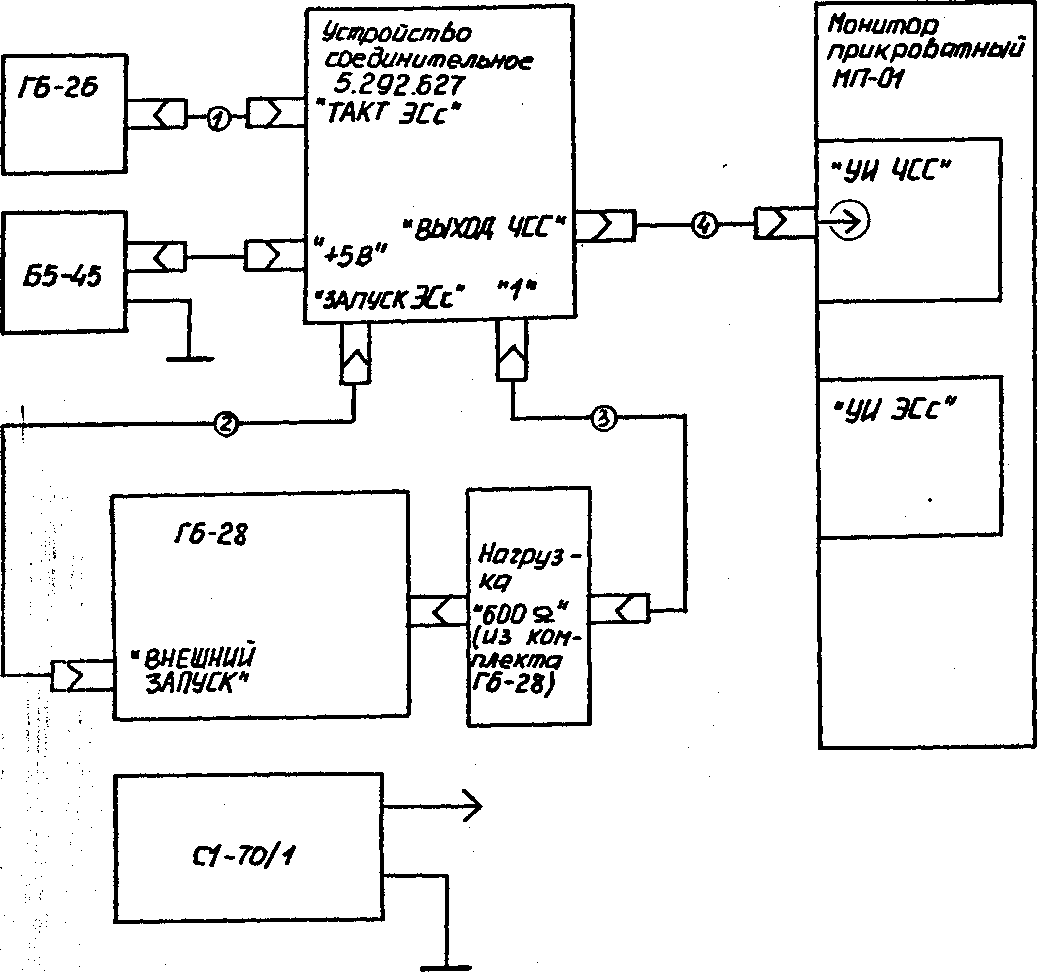

• 5.3.5.4. Собрать схему проверки устройства измерения ЭСо

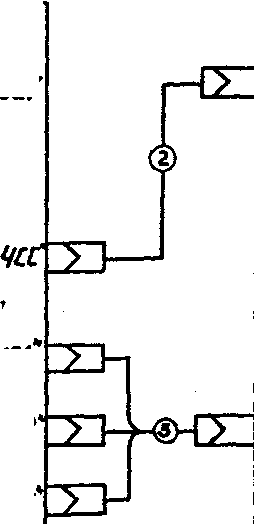

("УИ ЭСо"), приведенную на рис. 5.5. Соединить разъем ”        "

УИ ЧСС через кабель УИ ЧСС о разъемом устройства соединительного "ВЬКОД ЧСС". Переключатели "si'^ ”52" устройства соединительного поставить в положение "I".

• 5.3.5.5. Установить переключатель ФАЗА генератора Г6-28 в положение ключатель

  "О", переключатель а1ЕЩ.СЗШ1. - в положение "О”, пере-’* < db " - в положение ”10 dB" СбОО S1"  ), пере

ключатель режима работы - в положение НГ , переключатель выбора формы сигнала - в положение "       ”, установить о помощью ос-

циллохрафа CI-70/I размах треугольного импульса 1-2 В частотой (iPip,!) Гц.

• 5.3.5.6. Установить на выходе ” Л_Л_ " генератора Г6-26 импульсы частотой повторения (1±р,1) Гц

  I

  5>

  I

• 5.3.5.7. Перевести переключатель режима запуска генератора Г6-28 в положение " L- ” , установить переключатель " 55" на устройстве соединительном в положение ”1”.

• 5.3.5.8. Убедиться, что на Э1фане ЭЛТ монитора устанавливается значение ЧСС (60+5) мин“^, нажать кнопку СБРОС, затем ПУСК УИ ЭСо; значение ЭСс должно быть равным нулю.

• 5.3.5.9. Перевести переключатель ” 55” на устройстве сое,цини-тельном в положение "2”; после истечения одном минуты показание ЭСс на экране ЭЛТ монитора должно быть (3(^3) мин"^.

• 5.3.6. Определение диапазона контролируемой величины МОКр по методикам Кубичека и Карпмана (п. 1.3.II), относительной инструментальной погрешности измерения МОКр (п. 1.3.12), диапазона контролируемой величины УОКр по методикам Кубичека и Карпмана (п.1.3.13), относительной инструментальной погрешности измерения

«

жим измерения УОКр, МОКр, по Кубичеку. Установить релсим измерения посредством нажатия кнопки "   ▼  " (светодиод не светится).

да. 893. II2 PI2

проЬврки yunpouunbQ тнерения /ЮКр,(/ОКр {,Уи tiOKp^ УОКр]

.рксг

Уипройапбо аоеоишпель-Hoe5.292.62T

I Кабель УЯбб.бУ^ из комплекта УПК/i-Oi. г.Кабель yki УбС У.Збб.РГ^ из Зип монитора, 5.кабель УКИ ОКр kSSSJtTP us ЗУПП^4монитора.

РиС.5.6

• 5.3.6.5. Установить на устройстве УПКМ-О! значения МОК, указанные в табл. 5.4 и выставить соответствующие значения расстояния L (индицируемые на экране ЭЛТ). Для установки определенного значения L нажать кнопку "__/ ", кнопку " —► "

УОБр и установить посредством нажатий кнопок " требуемое значение L , нажать кнопку "   •

установления (около 30 с) фиксировать значения МОКр и УОКр, индицируемые на экране ЭЛТ монитора, при этом показания МОКр и УОКр на экране ЭЛТ монитора должны соответствовать значениям, указанным в табл. 5.4;

определить относительную инструментальную погрешность измерений в каждой точке как отношение разницы результата измерения и номинального значения к номинальному значению.

• 5.3.6.6. Включить с помощью кнопки КУБИЧЕК-КАРШДАН (на УИ ЫОКр УОКр) режим измерения по Карпману, установить на устройстве УПКМ-01 значения ШК, указанные в табл. 5.5, аналогично п. 4.28.7 выставить соответствующие значения расстояния и отметить индицируемые на экране ЭЛТ монитора значения МОКр, УОКр, которые должны соответствовать значениям, указанным в табл. 5.5.

Таблица 5.5

Определить относительную инструыентальвую погрешность измеревий аналогично п. 5.3.6.5.

При ы е ч а н н е. При выставляемых значениях МОКр на устрой-стве УПШ-01 1,5; 5,4-, 2,925 IO5 3,0 и 15 л/мин базовые сопротивления соответствуют 30, 30 , 45 , 24, 18, 15 и переменные сопротивление соответствуют 0,05; 0,1; 0,4; 0,2; 0,3; 0,1 Ом.

• 5.3.7. Определение диапазона измерения ЧППл (п. 1.3.15), 'абсолютной потрешности измерения (п. 1.3.16), проводят в порядке, из-ложенном нике.

• 5.3.7.1. Убедиться в наличии вставленного в блок монитора исполнения 2.893.II2 устройства измерения ЧППл,ДПЛ 3.959.002("УИ ЧП11л,ДПл*) При его отсутствии вставить устройство измерения ЧППл, ДПл в' блок монитора при выключенном питании последнего и нажать кнопку СЕТЬ при нажатой кнопке ХОД.ПУСК на задней панели - на экране ЭЛТ должен появиться текст.

• 5.3.7.2. Установить нажатием кнопки "  »  « монитор в исходное

«^стояние (в левом нижнем углу ЭЛТ должна высвечиваться точка). За-

4

действованные кнонкн, которые функционально не подчинены кнопке ”   •   ", перевести посредством нажатия в незадействованное по

ложение - светодиоды всех кнопок, за исключением кнопки КАНАЛЫ и кнопок устройств измерения^ должны быть погашены.

• 5.3.7.3. Нажать кнопку ТРЕНД, ’’ —► ’’ - рядом ,с устройством

измерения ЧППл, ДПл, КАШЛЫ, ” —♦ " - рядом с устройством измерения ЧПНл, ДЦл, "  •  ". Отклвзчить УИ, неупомянутые в п. 5.3.7.1

- нажать кнопку ВЫКД.УИ, кнопки ” —► " рядом с отключаеглыьш УИ, кнопку "  • ’’ i 0ч:«лтезн11е УИ должны указываться надписью ОТКД

на экране ЭЛТ.

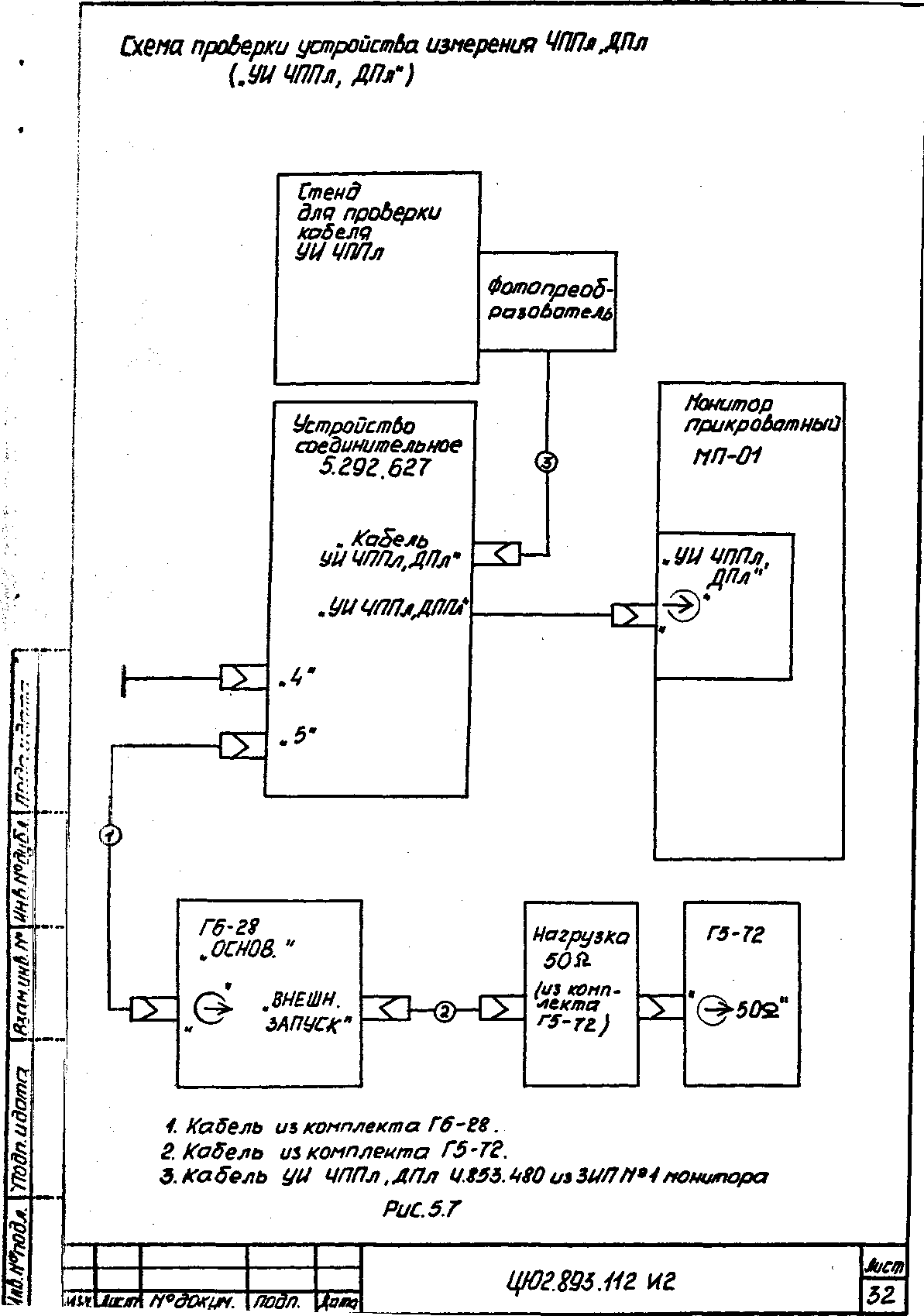

• 5.3.7.4. Собрать схему проверки канала ЧННд, приведенную на рис. 5.7, подключить кабель УИ ЧГШл, ДНл к разъему устройства соединительного “Кабель УИ ЧЕШл, ДОл", надежно закрепить фотопреобразователь кабеля УИ ЧПЦл, ДПл над отверстием стенда для проверю! кабеля УИ ЧППл, ДПл. Соединить вилку устройства соединительного

"УИ чиня, №” 00 входом УИ ЧППл, Жя" -© ".

При наличии в мониторе устройства измерения ЧСС закоротить его вход.

• 5.3.7.5. Подать с выхода генератора "ОСНОВ.       '• на

устройства соединительного "4", "5" прямоугольные импульсы мальной амплитуды; установить на лицевой панели генератора

гнезда

waicoH-

Гб~28

переключатель режима работы в положение " _П__ ", переключатель выбора формы сигнала - в положение           "; переключатель

СМЕЩ.СИГН. - в положение "О", переключатель " Дс1В "-в положение " О db " (50     ); установить частоту генератора Г6-28 (8±.0,5) 3?ц;

установить на выходе генератора Г5-72 положительные иг-лпульоы а;л-плитудой (^1) В, длительностью 5 мс; установить с помощью частотомера частоты генератора Г5-72, указанные в табл. 5.6; показания на экране ЭЛТ монитора должны соответствовать значениям, указанным

в табл. 5.8.

Определить погрешность измерения ЧПл в каждой точке как разницу мевду результатом измерения и номинальном значением.

• 5.3.8. Определение диапазона измерения дефицита пульса

(п. 1.3.17) проводят в порядке, изложенном ниже.

• 5.3.8.1. Убедиться в наличии вставленных в блок монитора исполнения 2.893.П2  ■ устройства измерения ЧСС ("УИ ЧСС") и устрой

ства измерения ЧППл, ДПл ("УИ ЧППл, ДПл").При их отсутствии вставить устройства измерения ЧСС и ЧППл, ДПл в блок монитора при выключенном питании последнего и нажать кнопку СЕТЬ при нажатой гаюшсе ХОЛ.ПУСК на задней панели - на экране ЭЛТ должен появиться текст. Нажать кнопку "   •   " (в левом нижнем ряду экрана ЭЛТ должна выс

вечиваться точка).

• 5.3.8.2. Нажать кнопку ТРЕНД, " -—► ” - рядом о устройством

измерения ЧППл, ДПл, КАНАЛЫ, ” —► ” - рядом о устройством измерения ЧППл, ДПл, "    •    ". Отключить УИ, неупомянутые в

п. 5.3.8.1 - нажать кнопку ВЫКЛ. УИ, кнопки " —► " - рядом о отключаемыми УИ, кнопку "   •    ". Отключенные УИ должны указывать

ся надписью ОТКЛ на экране ЭЛТ.

• 5.3.8.3. Повторить операции пд. 5.3.1.4 - 5.3.1.6. Собрать схе

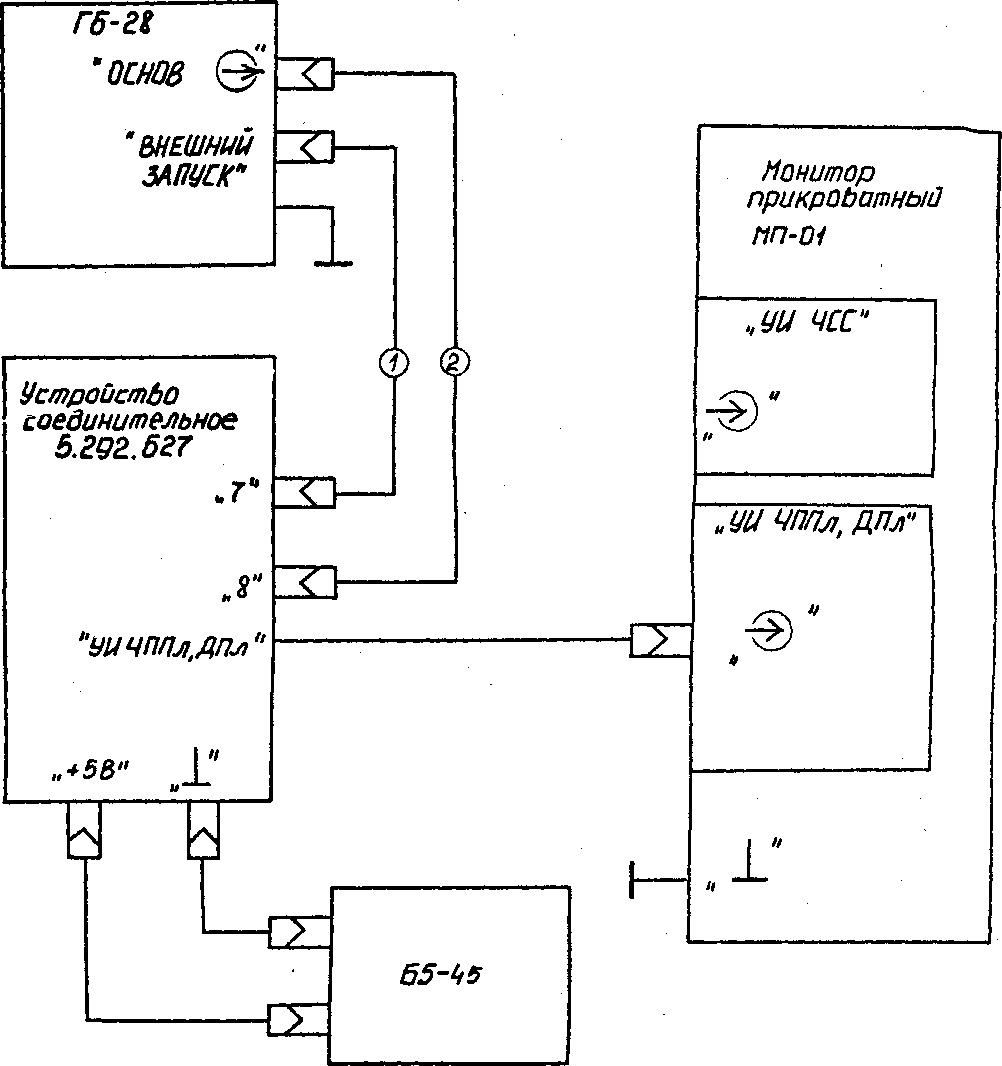

му проверки канала ДПл, приведенную на рис. 5.8, подаслючить выход генератора Г6-28 ОСНОВ "        " к гнезду "8", а разъем

Скепа, npobepKU канала ДПл

Кабель us копплекта Гб-ei.

Ujozm.Hzuz

Подп. \Manti

"ВНЕШНИЙ ЗАПУСК" к гнезду "7" устройства соединительного относительно корпуса.

• 5.3.8.4. Установить контролируя частотомером частоту генератора

Г5-72   [ = 1,066 Гц (1=0,937+0,004) о (рио. 5.1).

• 5.3.8.5. Установить ручку ФАЗА генератора 16-28 (рис. 5.8) в 1файнее хфавое положение, тумблер ФАЗА - правое положение. Установить размах прямоугольных импульсов (1+0,3) В и частоту 3 Гц, перевести переключатель РЕЗИМ РАБОТЫ в положение " Л. ".

• 5.3.8.6. Установить переключатель устройства соединительного ”S6“ в положение согласно табл. 5.7, затем 1фатковременно нажать кнопку

  эк-

57 - после вреглени установления не менее I мин показания на ране ЭЛТ монитора должны соответствовать значениям, указанным табл. 5.7; определить догрепшость измерения ДДл в каждой точке разницу между результатом измерения и номинальным значением.

Таблица 5.7

• 5.3.9. Определение диапазона измерения ВДв (п. 1.3.19)* погрепь ности измере]^ ВДв (п. 1.3.73) проводят в порядке, измложенном ниже.

• 5.3.9.1. Убедиться в наличии вставленного в блок монитора исполнения 2.893.II2 устройства измерения ВДв 3.959.006 ("УИ ВДв”) При его отсутствии вставить устройство измерения ВДв в блок монитора при выключенном питании последнего. Нажать кнопку СЕТЬ при нажатой кнопке ХОЛ. ПУСК на задней панели - на экране ЭЛТ должен появиться

текст.

• 5.3.9.2. Установить нажатием кнопки "   •   " монитор в исход

ное состояние. Дазействованные кнопки, которые функционально подчинены кнопке ”   •   ”, перевести посредством нажатия в незадейст-

вованное положение - светодиоды всех кнопок, за исключением кнопки КАНАЛЫ и кнопок устройств измерения^ должны быть погашены,

• 5.3.9.3. Нажать кнопки ТРЕНД, " ---► " - рядом с устройством

измерения НДв, КАНАЛЫ, " —►  " - рядом с устройством измерения

ВДв, "   • Нажать при необходимости кнопку КАНАЛЫ - должен

быть задействовать первый канал, кнопку " —► " - рядом с устройством измерения ВДв, кнопку "   •   ". Отключить УИ, неупомяну

тые в п. 5.3.9.1 - нажать кнопку ВЫКЛ.УИ, кнопки " —► " рядом с отключаемыми УИ, кнопку "   •   "• Отключенные УИ должны указывать

ся надписью ОТКЛ на экране ЭЛТ.

• 5.3.9.4. Собрать схему проверки устройства измерения ВДв ("УИ ВДв"), приведенную на рис. 5.9.

  г t; С;

• 5.3.9.5. Закрепить к столу штатив 6.156.000, надеть на кол-пачек датчика ВДв элластичную мембрану, установить корпус датчика в вертикальное положение на штатив, зафиксировать его держатель

6.152.540 и с помощью тонкой пипетки капнуть в ямку в центре корпуса каплю касто^жого масла таким образом, чтобы под каплей не осталось пузырьков; в таком положении наложить сверху колпачек с мембраной и осторожно, не менее положения, закрутить гайку, на входной (" -—► ") и выходной штуцеры камеры надеть краны 4.460. СХ)5, которые через труб^ с внутренним диаиетром 3,5 мм герметично соединить с гипро-поршневым манометром Ш-Ц4 и мановакуумметром 1ШР-2М соответственно, открыть краны и установить нулевое давление.

5.3.9.6* Включить режим измерения посредством установления кнопок "> О <3 ", "   ▼   " в незадействованное положетше (свето

диод не светится).

• 5.3.9.7. Создать о помощью гидро-поршневого манометра Ш-0,4 в камере датчика ВДв давление, величины которого указаны в табл. 5.8. Зафиксировать показания,индицируемые на экраны ЭЛТ, которые при температуре (20±,5) °C должны соответствовать значениягл, указанным в табл. 5.8; определить погрешности измерения ВДв в ка}2дой точке как разницу меаду результатом измерения и номинальным значением. ( При температуре 10-15 °C и 25-35 °C, указанные в таблице значения отклонений необходимо умножить на I,5).

  мм	ажт		пооп.	Допа



Таблица 5.8

6. ОФОРМЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют путем записи или отметки результатов поверки в порядке^ установленым метрологической службой, осуществляющей поверку.

Мовиторы              не прошедщие поверку (имепцие отрицатель-

2ШО результаты поверки) захфещаются к выпуску в обращение и к применению.

ПРИЛОЖЕНИЕ

I

<

г 1

I

Децимальные номера составных частей монитора и средств поверки, ; указанные в тексте инструкции по поверке,имеют буквенные обозна-че?1ия Щ).

■'X/z?
