Методика поверки «ГСИ. Колонки газозаправочные КЗГТ-КСМ и КЗГТ-КСМ-ПАГЗ» (МП-002/04-2017)

УТВЕРЖДАЮ

илатчев

2017 г.

Государственная система обеспечения единства измерений

Колонки газозаправочные КЗГТ-КСМ и КЗГТ-КСМ-ПАГЗ Методика поверки

МП-002/04-2017 г. Москва

2017 г.

Настоящая методика поверки распространяется на колонки газозаправочные КЗГТ-КСМ и КЗГТ-КСМ-ПАГЗ, изготавливаемые ООО «Кировский завод Газовые технологии», г. Санкт-Петербург, и устанавливает объем и методы их первичной и периодической поверок.

Интервал между поверками - 1 год.

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

• - все разъемные соединения линий электропитания и линий связи должны быть исправны;

• - соблюдаться требования безопасности, указанные в технической документации на колонки, применяемое средство поверки и вспомогательное оборудование;

• - поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.

• 4.2 Источником опасности при поверке и эксплуатации может быть измеряемая среда - сжатый газ.

• 5.1 При проведении поверки колонки должны быть соблюдены следующие условия:

• - температура окружающей среды от минус 40 °C до +50 °C;

• - температура поверочной среды от минус 20 °C до +40 °C;

• - относительная влажность окружающего воздуха не более 95 %;

• - атмосферное давление от 84,0 до 106,7 кПа;

• - измеряемая среда: сжатый газ.

• 5.2 Колонку подключают в соответствии с Приложением А.

• 6.1 Внешний осмотр

При внешнем осмотре проверить:

• - соответствие комплектности колонки требованиям паспорта;

• - отсутствие механических повреждений, не позволяющих провести поверку;

• - отсутствие дефектов, препятствующих чтению надписей, маркировки, индикатора.

• 6.2 Проверка герметичности

Проверку герметичности колонки проводят опрессовкой газом (азотом или сжатым воздухом) под давлением (25 ± 1) МПа.

Заполнить газовую систему колонки газом в соответствии с требованиями руководства по эксплуатации до указанного значения давления. Выдержать колонку в течение трех минут, прекратить подачу газа и выдержать систему еще одну минуту, предварительно смачивая места соединений жидким течеискателем или мыльным раствором.

Колонка считается герметичной, если при осмотре не обнаружено следов утечки газа, а давление в системе не снизилось более чем на 0,2 МПа.

• 6.3 Проверка соответствия программного обеспечения

Проверить соответствие идентификационных данных программного обеспечения (далее - ПО). Для этого необходимо выполнить следующее:

• - включить колонку, при запуске на табло индикации, кратковременно отображается наименование и версия установленной прошивки на электронно-вычислительное устройство;

• - проверить соответствие идентификационных данных ПО, приведенным в таблице 2.

Таблица 2 - Идентификационные данные ПО

Результат считается положительным, если идентификационные данные совпадают с данными, указанными в таблице 2.

• 6.4 Опробование

Допускается совместить опробование с определением относительной погрешности колонки.

При опробовании проверяется изменение и увеличение значения массы выданного газа с течением времени.

Результат считается положительным, если при открытом раздаточном кране с течением времени изменяется и увеличивается значение массы на индикаторе колонки.

• 6.5 Определение относительной погрешности колонки

Относительная погрешность колонки при измерении массы сжатого газа определяется путем сравнения значения массы сжатого газа, выдаваемой колонкой, с показаниями весов.

Сброс показания разового учета выданной массы газа в нулевое положение производится автоматически при снятии раздаточного крана с колонки.

Определение относительной погрешности производится трехкратным измерением выданных доз, следующим образом:

• - открыть кран баллона и стравить газ;

• - поставить баллон на весы;

• - установить нулевое показание на весах;

• - подключить кран раздаточный к баллону;

• - нажать кнопку СТАРТ на колонке и заполнить баллон не менее 5 кг газа;

и заполнить баллон не менее 5 кг газа;

• - отключить кран раздаточный от баллона;

• - снять показания с дисплея колонки и весов.

Относительную погрешность измерений массы газа д_т, %, рассчитать по формуле: где М_э - масса газа в баллоне, измеренная весами, кг;

М_и - показания индикатора (указателя разового учета) колонки, кг.

Результат считается положительным, если относительная погрешность не превышает ± 1 %.

• 7.1 При положительных результатах поверки оформляется свидетельство о поверке, знак поверки наносится на свидетельство о поверке или в паспорт, электронно-вычислительное устройство КГЗС-21 vl, модуль индикации и расходомеры массовые Tricor или Optigas 40 ЮС в соответствии с рисунком 1.

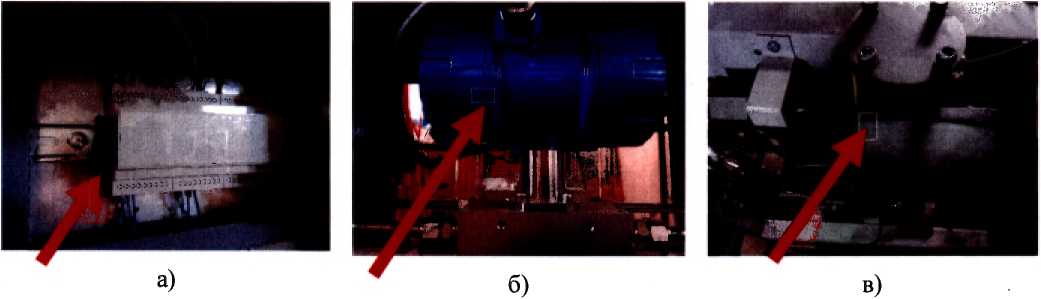

Рисунок 1 - Место пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на: а) модуль индикации; б) расходомер-счётчик массовый TRICOR; в) расходомер массовый OPTIGAS

• 7.2 При отрицательных результатах поверки колонки выдают извещение о непригодности с указанием причин.

Разработали:

Руководитель ЛОЕИ

С.В. Корнышева

(справочное)

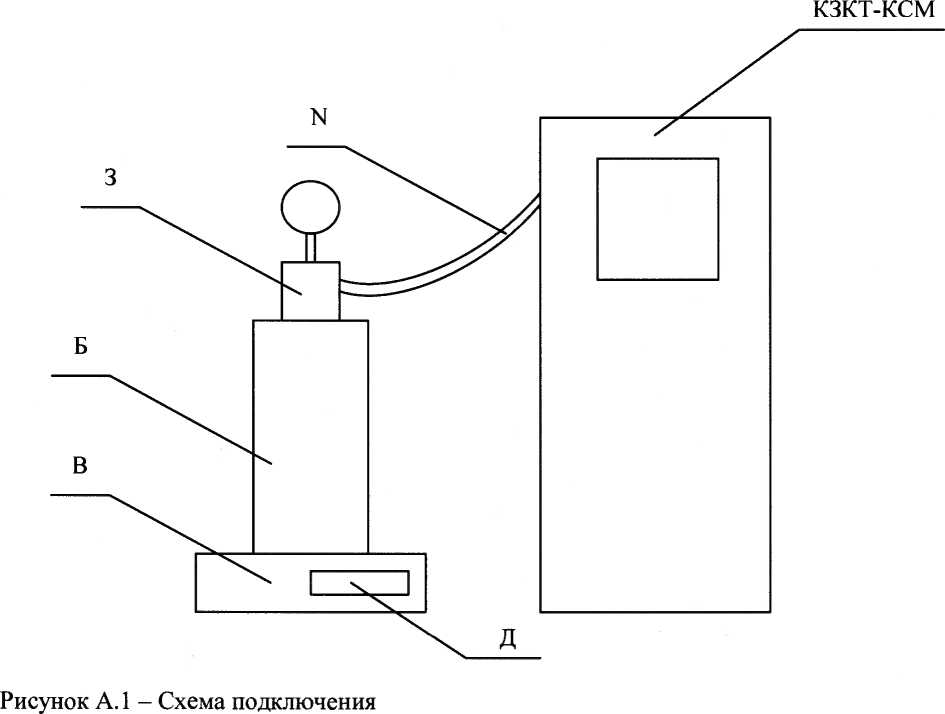

Схема подключения колонки для проведения поверки

Обозначения:

КЗГТ-КСМ - колонка;

N - раздаточный кран;

Б - баллон;

3 - заправочное устройство с шаровым краном высокого давления и манометром;

В - весы;

Д-дисплей весов.
